Приспособление для подъема и перемещения валков

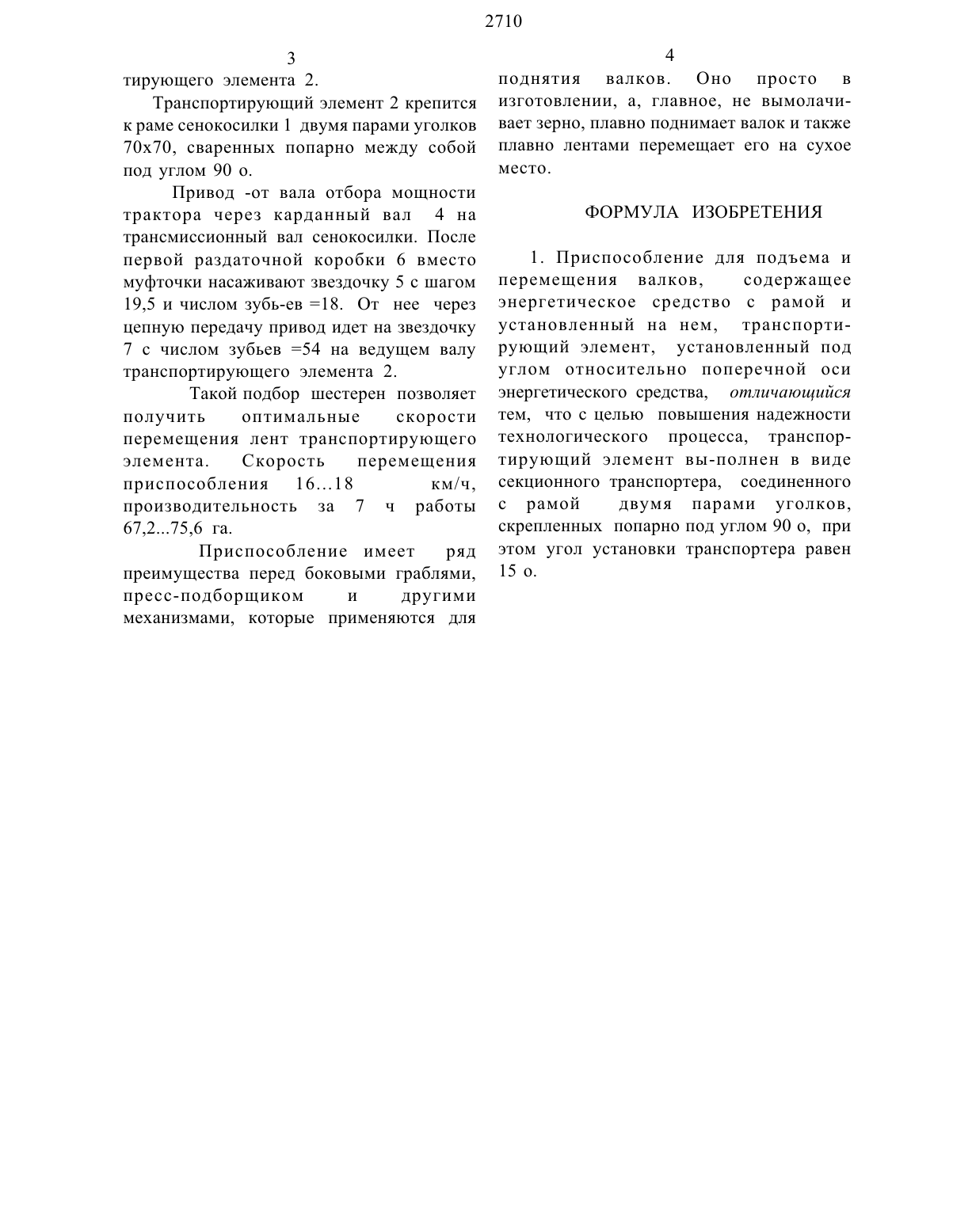

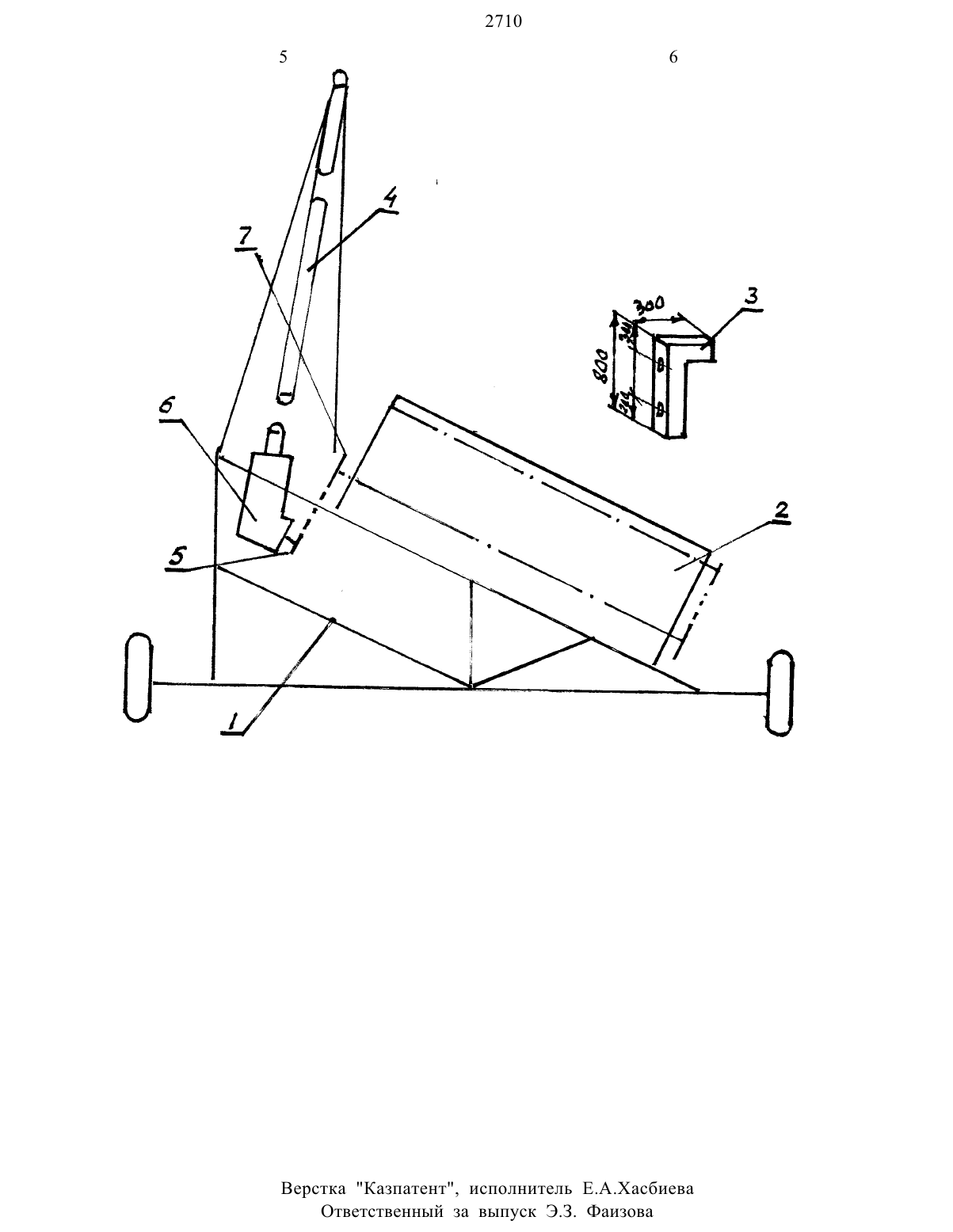

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(24) 28.10.93 Цель изобретения - повышение жеНЗДЖНОСТИ ТХНОПОГИЧСКОГО Процесса.(46) 15.12.95 БЮЛМ 4 Приспособление для подъема И(76) Кшарипов перемещения валков содержит энер(56) Авторское свидетельство СССР М ГеТИЧеСКОе средство с рамой И(54) ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДЪЕМА И ПЕРЕМЕЩЕНИЯ ВАЛКОВ(57) Изобретение относится к сельскоХОЗЯЙСТВСННОМУ МЗШИНОСТРОСНИЮ, а именно, К устройствам для подъема и перемещения валков.Изобретение относится к сельскохозяйственному машиностроению, а именно, к устройствам для подъема и перемещения валков.Цель изобретения - повышение надежности технологического процесса.Поставленная Цель достигается тем,что в приспособлении для подъема и перемещения валков, содержащем энергетическое средство с рамой и, установленный на нем, транспортирующий элемент, установленный под углом относительно поперечной оси энергетического средства, согласно изобретению транспортирующий элемент выполнен в виде секционного транспортера, соеди установленный на нем, транспортирующий элемент, установленный под угломотносительно поперечной оси энергетического средства. Транспортирующий элемент выполнен в видесекционного транспортера, соединенного с рамой двумя парами уголков,скрепленных попарно под углом 90 о, угол установки транспортера равен 15 о.ненного с рамой двумя парами уголков,скрепленных попарно под углом 90 о, при этом угол установки транс-портера равен 15 о.Изобретение поясняется чертежом, на котором изображено приспособление для подъема и перемещения валков.Приспособление состоит из косилки 1,с которой сняты ножевые брусья, и транспортирующего элемента 2, расположенного под углом 15 о к поперечной оси. Это дает возможность поднять валок и переместить его в сторону наклона транспортирующего элемента 2. Расстояние, на которое переносят валок,зависит от угла наклона транспор оцгш) (о) 21 (61)Транспортирующий элемент 2 крепится к раме сенокосилки 1 двумя парами уголков 70 х 70, сваренных попарно Между собой под углом 90 о.Привод -от вала отбора мощности трактора через карданный вал 4 на трансмиссионный вал сенокосилки. После первой раздаточной коробки 6 вместо муфточки насаживают звездочку 5 с шагом 19,5 и числом зубь-ев 18. От нее через цепную передачу привод идет на звездочку 7 с числом зубьев 54 на ведущем валу транспортирующего элемента 2.Такой подбор шестерен позволяетПОЛУЧИТЬ оптимальные СКОРОСТИ перемещения лент транспортирующего элемента. Скорость перемещения приспособления 1618 км/ч,производительность за 7 ч работы 67,275,6 га.Приспособление имеет ряд преимущества перед боковыми граблями,пресс-подборщиком и другими механизмами, которые применяются дляподнятия валков. Оно просто в изготовлении, а, главное, не вымолачивает зерно, плавно поднимает валок и также плавно лентами перемещает его на сухое место.1. Приспособление для подъема и перемещения валков, содержащее энергетическое средство с рамой и установленный на нем, транспортирующий элемент, установленный под углом относительно поперечной оси энергетического средства, отличающийся тем, что с целью повышения надежности технологического процесса, транспортирующий элемент вы-полнен в виде секционного транспортера, соединенного с рамой двумя парами уголков,скрепленных попарно под углом 90 о, при этом угол установки транспортера равен 15 о.Верстка Казпатент, Исполнитель Е.А.Хасбиева Ответственный за выпуск ЭЗ. Фаизова
