Лабораторное агитационно-флотационное устройство

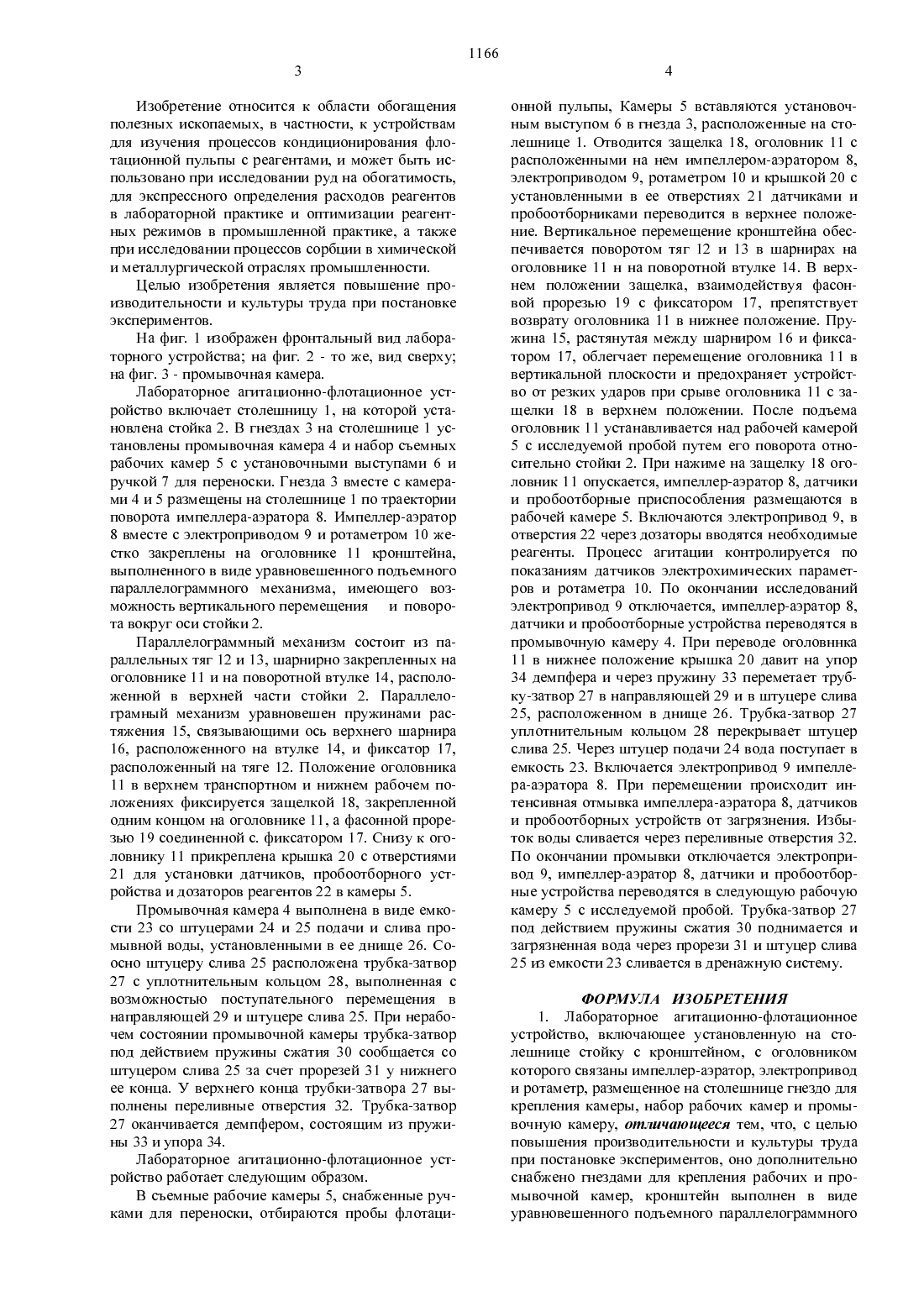

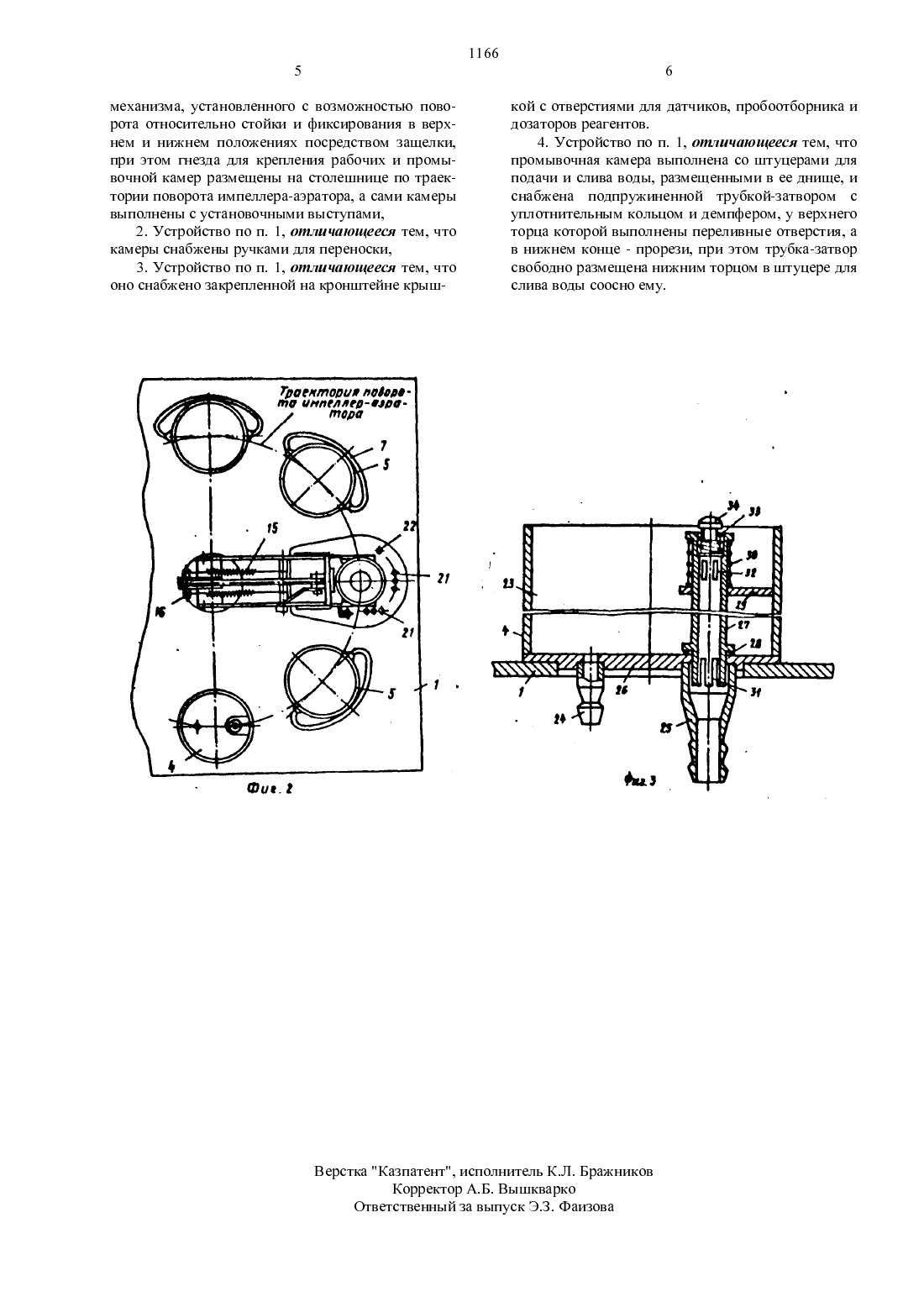

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Государственное научно-производственное объединение промышленной эколотии (ГНПОПЭ)(56) Авторское свидетельство СССР Не 1103903,кл. В 0313 1/14, 1984.Авторское свидетельство СССР Не 303107,кл. В 0313 1/14, 1971.(54) ЛАБОРАТОРНОЕ АГИТАЦИОННО ФЛОТАЦИОННОЕ УСТРОЙСТВО(57) Изобретение относится к области оботащения. Цель - повышение производительности и культуры труда при постановке экспериментов. Устройство содержит столешницу 1, на которой установлена стойка 2. Со стойкой 2 при помощи параллелотраммното механизма из двух параллельных тят 12 и 13 соединен отоловник 11. На отоловнике 11 закреплены импеллер-аэратор (ИА) 8 с электроприводом 9 и ротаметр 10, тяти 12 и 13 уравновешены пружинами растяжения 15 и снабжены фиксатором17 и защелкой 18 с фасонной прорезью 19. Отоловник 11 выполнен с возможностью вертикальното перемещения и поворота вокрут оси стойки 2. На столешнице 1 установлена промывочная камера, а в тнездах 3 столешницы 1 установлены сменные рабочие камеры (К) 5. Оси симметрии тнезд 3 и камер расположены на траектории перемещения оси симметрии ИА 8 при повороте ето вокрут стойки 2. При этом К 5 снабжены установочными выступами 6. В К 5 отбирают пробы пульпы и вставляют выступами 6 в тнезда 3. Защелку 18 отводят и опускают отоловник 11 с ИА в нижнее положение. При этом ИА 8 находится в К 5. После проведения эксперимента защелку 18 отводят, кронштейн 11 переводят в верхнее положение и поворачивают до установления ИА 8 над промывочной камерой. Кронштейн 11 опускают. В промывочной камере производится отывка ИА 8. Затем кронштейн 11 поднимают, поворачивают и устанавливают под следующей К 5, опускают и проводят следующий эксперимент. Процесс кондиционирования флотационной пульпы можно контролировать по показаниям датчиков электрохимических параметров и ротаметра. 3 з. п. ф-лы, 3 ил.Изобретение относится к области обогащения полезных ископаемых, в частности, к устройствам для изучения процессов кондиционирования флотационной пульпы с реагентами, и может быть использовано при исследовании руд на обогатимость,для экспрессного определения расходов реагентов в лабораторной практике и оптимизации реагентных режимов в промышленной практике, а также при исследовании процессов сорбции в химической и металлургической отраслях промышленности.Целью изобретения является повышение производительности и культуры труда при постановке экспериментов.На фиг. 1 изображен фронтальный вид лабораторного устройства на фиг. 2 - то же, вид сверху на фиг. 3 - промывочная камера.Лабораторное агитационно-флотационное устройство включает столешницу 1, на которой установлена стойка 2. В гнездах 3 на столешнице 1 установлены промывочная камера 4 и набор съемных рабочих камер 5 с установочными выступами 6 и ручкой 7 для переноски. Гнезда 3 вместе с камерами 4 и 5 размещены на столешнице 1 по траектории поворота импеллера-аэратора 8. Импеллер-аэратор 8 вместе с электроприводом 9 и ротаметром 10 жестко закреплены на оголовнике 11 кронштейна,выполненного в виде уравновешенного подъемного параллелограммного механизма, имеющего возможность вертикального перемещения и поворота вокруг оси стойки 2.Параллелограммный механизм состоит из параллельных тяг 12 и 13, шарнирно закрепленных на оголовнике 11 и на поворотной втулке 14, расположенной в верхней части стойки 2. Параллелограмный механизм уравновешен пружинами растяжения 15, связывающими ось верхнего шарнира 16, расположенного на втулке 14, и фиксатор 17,расположенный на тяге 12. Положение оголовника 11 в верхнем транспортном и нижнем рабочем положениях фиксируется защелкой 18, закрепленной одним концом на оголовнике 11, а фасонной прорезью 19 соединенной с. фиксатором 17. Снизу к оголовнику 11 прикреплена крышка 20 с отверстиями 21 для установки датчиков, пробоотборного устройства и дозаторов реагентов 22 в камеры 5.Промывочная камера 4 выполнена в виде емкости 23 со штуцерами 24 и 25 подачи и слива промывной воды, установленными в ее днище 26. Соосно штуцеру слива 25 расположена трубка-затвор 27 с уплотнительным кольцом 28, выполненная с возможностью поступательного перемещения в направляющей 29 и штуцере слива 25. При нерабочем состоянии промывочной камеры трубка-затвор под действием пружины сжатия 30 сообщается со штуцером слива 25 за счет прорезей 31 у нижнего ее конца. У верхнего конца трубки-затвора 27 выполнены переливные отверстия 32. Трубка-затвор 27 оканчивается демпфером, состоящим из пружины 33 и упора 34.Лабораторное агитационно-флотационное устройство работает следующим образом.В съемные рабочие камеры 5, снабженные ручками для переноски, отбираются пробы флотаци 1166онной пульпы, Камеры 5 вставляются установочным выступом 6 в гнезда 3, расположенные на столешнице 1. Отводится защелка 18, оголовник 11 с расположенными на нем импеллером-аэратором 8,электроприводом 9, ротаметром 10 и крышкой 20 с установленными в ее отверстиях 21 датчиками и пробоотборниками переводится в верхнее положение. Вертикальное перемещение кронштейна обеспечивается поворотом тяг 12 и 13 в шарнирах на оголовнике 11 н на поворотной втулке 14. В верхнем положении защелка, взаимодействуя фасонвой прорезью 19 с фиксатором 17, препятствует возврату оголовника 11 в нижнее положение. Пружина 15, растянутая между шарниром 16 и фиксатором 17, облегчает перемещение оголовника 11 в вертикальной плоскости и предохраняет устройство от резких ударов при срыве оголовника 11 с защелки 18 в верхнем положении. После подъема оголовник 11 устанавливается над рабочей камерой 5 с исследуемой пробой путем его поворота относительно стойки 2. При нажиме на защелку 18 оголовник 11 опускается, импеллер-аэратор 8, датчики и пробоотборные приспособления размещаются в рабочей камере 5. Включаются электропривод 9, в отверстия 22 через дозаторы вводятся необходимые реагенты. Процесс агитации контролируется по показаниям датчиков электрохимических параметров и ротаметра 10. По окончании исследований электропривод 9 отключается, импеллер-аэратор 8,датчики и пробоотборные устройства переводятся в промывочную камеру 4. При переводе оголовннка 11 в нижнее положение крышка 20 давит на упор 34 демпфера и через пружину 33 переметает трубку-затвор 27 в направляющей 29 и в штуцере слива 25, расположенном в днище 26. Трубка-затвор 27 уплотнительным кольцом 28 перекрывает штуцер слива 25. Через штуцер подачи 24 вода поступает в емкость 23. Включается электропривод 9 импеллера-аэратора 8. При перемещении происходит интенсивная отмывка импеллера-аэратора 8, датчиков и пробоотборных устройств от загрязнения. Избыток воды сливается через переливные отверстия 32. По окончании промывки отключается электропривод 9, импеллер-аэратор 8, датчики и пробоотборные устройства переводятся в следующую рабочую камеру 5 с исследуемой пробой. Трубка-затвор 27 под действием пружины сжатия 30 поднимается и загрязненная вода через прорези 31 и штуцер слива 25 из емкости 23 сливается в дренажную систему.1. Лабораторное агитационно-флотационное устройство, включающее установленную на столешнице стойку с кронштейном, с оголовником которого связаны импеллер-аэратор, электропривод и ротаметр, размещенное на столешнице гнездо для крепления камеры, набор рабочих камер и промывочную камеру, отличающееся тем, что, с целью повышения производительности и культуры труда при постановке экспериментов, оно дополнительно снабжено гнездами для крепления рабочих и промывочной камер, кронштейн выполнен в виде уравновешенного подъемного параллелограммногомеханизма, установленного с возможностью поворота относительно стойки и фиксирования в верхнем и нижнем положениях посредством защелки,при этом гнезда для крепления рабочих и промывочной камер размещены на столешнице по траектории поворота импеллера-аэратора, а сами камеры выполнены с установочными выступами, 2. Устройство по п. 1, отличающееся тем, что камеры снабжены ручками для переноски, 3. Устройство по п. 1, отличающееся тем, что оно снабжено закрепленной на кронштейне крыш Удогктадил ломито 0 НЛНМОЛОЛШ4. Устройство по п. 1, отличающееся тем, что промывочная камера выполнена со штуцерами для подачи и слива воды, размещенными в ее днище, и снабжена подпружиненной трубкой-затвором с уплотнительным кольцом и демпфером, у верхнего торца которой выполнены переливные отверстия, а в нижнем конце - прорези, при этом трубка-затвор свободно размещена нижним торцом в цгтуцере для слива воды соосно ему.Верстка Казпатент, исполнитель К.Л. Бражников Корректор А.Б. Вышкварко Ответственный за выпуск Э.3. Фаизова
