Гидропневматическое ударное устройство

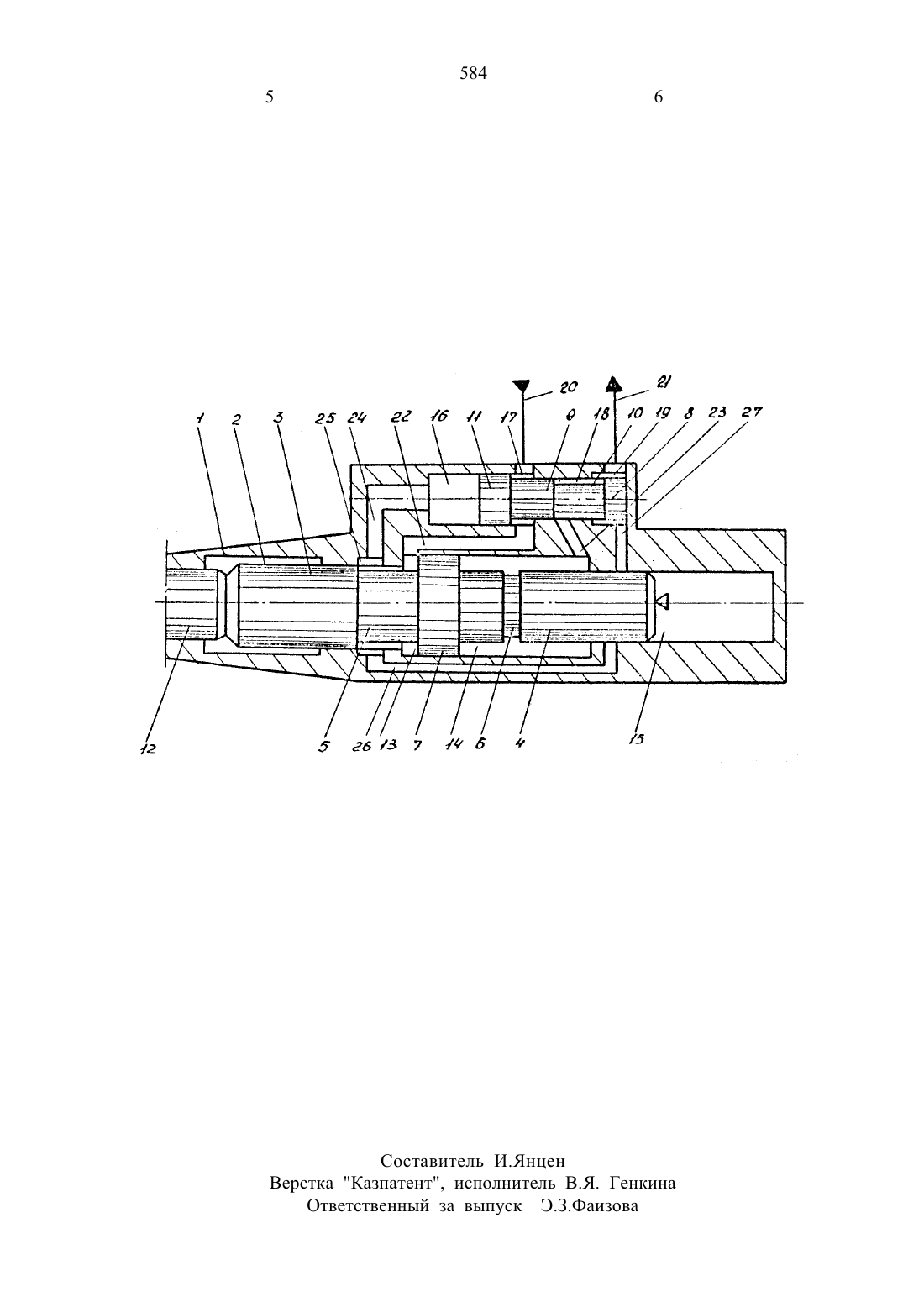

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(57) Гидропневматическое ударное устройство относится к области строительных и дорожных машин и может быть использовано в качестве ручного ин Изобретение относится к области строительных и дорожных машин н предназначено для уплотнения грунтов в стесненных условиях, разрушения асфальтобетонных и бетонных покрытий,кирпичной кладки, рыхления мерзлого и твердого грунта, пробивки отверстий, ниш, бороэд и т.п.Целью изобретения является повышение надежности и эффективности работы гидропневматического ударного устройства.На чертеже изображено гидропневматическое ударное устройство.Устройство содержит корпус 1, ступенчатый поршень-боек 2 со ступенями 3 и Ц меньшего диаметра, на которых выполнены проточки соответственнострумента при выполнении работ по уплотнению грунтов, разрушению асфапьтобетонныхпокрытийпрочных и мерзлых грунтов и т.п. шлью изобретеиня является повышение надежности и эффективности работы ударного устройства. Устройство состоит из корпуса 1 с налорными 20 и сливными 21 гидролиниями,зопотНика 8 и двухступенчатого поршня-бойка 2 с кольцевыми проточками 5 и 6 на меньших ступенях.Новым является выполнение золотника 8 двухступенчатым с кольт цевой проточкой на меньшей ступени. Ступени золотника образуют камеры напора и слива, периодически соединенные проточкой с камерой рабочего5 и 6, и большего диаметра 7. Золотник 8 выполнен двухступенчатым с меньшейстулеНью 9, имеющей кольцевую проточку 10 ь 1 большей 11, инструмент 12. Поршень-боек 2 разделяет корпус1 на камеры холостого хода 13, рабацегохода 1 д,и пнгьмоаккумунятора 15 Золотник 8 гоымьстно с кгюпусщм 1 одразует управляющую 16, пдпырпую 17 Пореливную 13 и сливную 19 камеры. 113 П 013 Ндд 17 И 1751111111-19 17 наг-Кегль гни СТоя 1 п 4 о (ПЧ 0 бЩедЦл СгНгм 5 т кг порной 21 и сжтнвной т В корпусе 1 выплшнс ы Манилы 7 2, постоянно связыцющмг ндмфпн дат лостого хода 13 и рабочего ходе 1 С КаНераМИ НЭПОПНОЙИ Гад-рндпивнмэйстороны имеющий связь с камерой управления 16, с другой стороны через кольцевую проточку 2 - с каналом 26,а также канал 27, постоянно связанный С камерой слива 19.Гидропневматическое ударное устройство работает следующим образом.В исходном положении под действием давления газа в пневмоаккумуляторе 15 поршень-боек 2 прижат к инструменту 12. При включении насоса рабочая жидкость по напорной гидролинии 20 поступает в напорную камеру 17, далее по каналу 22 - в камеру холостого хода 13, а по кольцевым проточкам 5 и 25, канал 2 Ц в камеру управления 16. Золотник 8 занимает крайнее правое положение независимо от его первоначального положения, за счет разности сил, действующих на золотник со стороны управляющей 16, напорной 17 и сливной 19 камер. При этом участок 9 золотника 8 отсекает камеры напора 17 и рабочего 1 Ц хода и соединяет последнюю со сливной камерой 19 посредством кольцевой проточки 10(перепивной камеры 18). При дальнейшем поступлении рабочей жидкости в камеру холостого хода 13 происходит перемещение поршня-бойка 2, сопровождающееся вытеснением жидкости из камеры рабочего хода 1 д в сливную камеру 19 и сжатием газа в пневмоаккунуляторе 15, перекрытием сообщения между камерами холостого хода 13 и управления 16 пояском 3. Холостой ход поршня-бойка 2 происходит до тех пор,пока кольцевая проточка 6, длина которойбольше расстояния между каналами ЗЬ И 27, соединит последние. Золотник 8, перемещаясь влево, вытес НЯВТ ЖИДКОСТЬ ИЗ камеры управления16 в сливную камеру 19 под действием силы, действующей со стороны напорной камеры 17, участком 9 отсекает сливную камеру 19 от камеры рабочего хода 1 д и соединяет последнюю с напорной камерой 17 посредством кольцевой проточки 10. При этом происходит соединение камеры рабочего хода 1 Ц с камерой холостого хода 13 и с напорной гидролинией 20. Под действием сжатого газа и поступающей жидкости в камеру рабочего хода 1 д-происходит тор 4можение и остановка, а затем разгон поршня-бойка 2 за счет сжатого газаи рабочей жидкости, обусловленной большой площадью поперечного сечения камеры рабочего хода 1 Ц. В период разгона поршня-бойка 2 происходит вытеснениежидкостииз камеры холостого хода 13 в камеру рабочего хода 1 д через переливную камеру 18. За тот же период насос нагнетает жидкость в камеру рабочего хода 1 Ц. В момент удара поршня-бойка 2 об инструмент 12 кольцевая проточка 5 поршня-бойка 2 соединит камеру холостого хода 13 с каналом 2 д, длина которой больше расстояния между кольцевой проточкой 25 и каналом 22. Цикл повторяется.Для увеличения выходных параметров гидропневматического ударного устройства необходимо увеличить площадь поперечного сечения камеры рабочего хода,т.е. эффективно использовать энергию жидкости при разгоне поршня-бойка.Выполнение золотника ступенчатым с кольцевой проточкой на меньшей ступени позволит повысить КПД устройства.Ф о р м у л а и 3 о б р е т е Н и я Гидропневматическое ударное устройство, содержащее корпус с камерами аккумулятора рабочего и холостогохода,ступенчатый поршень-боек с кольцевыми проточками наступенях меньшего диаметра, разделенными между собой ступенью большего диаметра,образующийуправляющийраспределитель с каналами корпуса, соединенными с камерой управления, расположенной между корпусом и 3 олотником напорную и сливную гидролинии о т л и ч аю щ е е с я тем, что, с целью повышения надежности И эффективности работы, золотник выполнен двухступенцатым с кольцевой проточкой на меньшей ступени, при этом образованные его ступенями камеры напора и слива сообщены соответственно с напорной и сливной гидролиниями а посредством кольцевой проточки периодически соединены с камерой рабочего хода.Составитель И.ЯнЦен Верстка Казпатент, Исполнитель В.Я. Генкина Ответственный за выпуск Э.3.ФаИз 0 ва
