Способ флотационного получения редкометалльного концентрата из полиметаллических руд

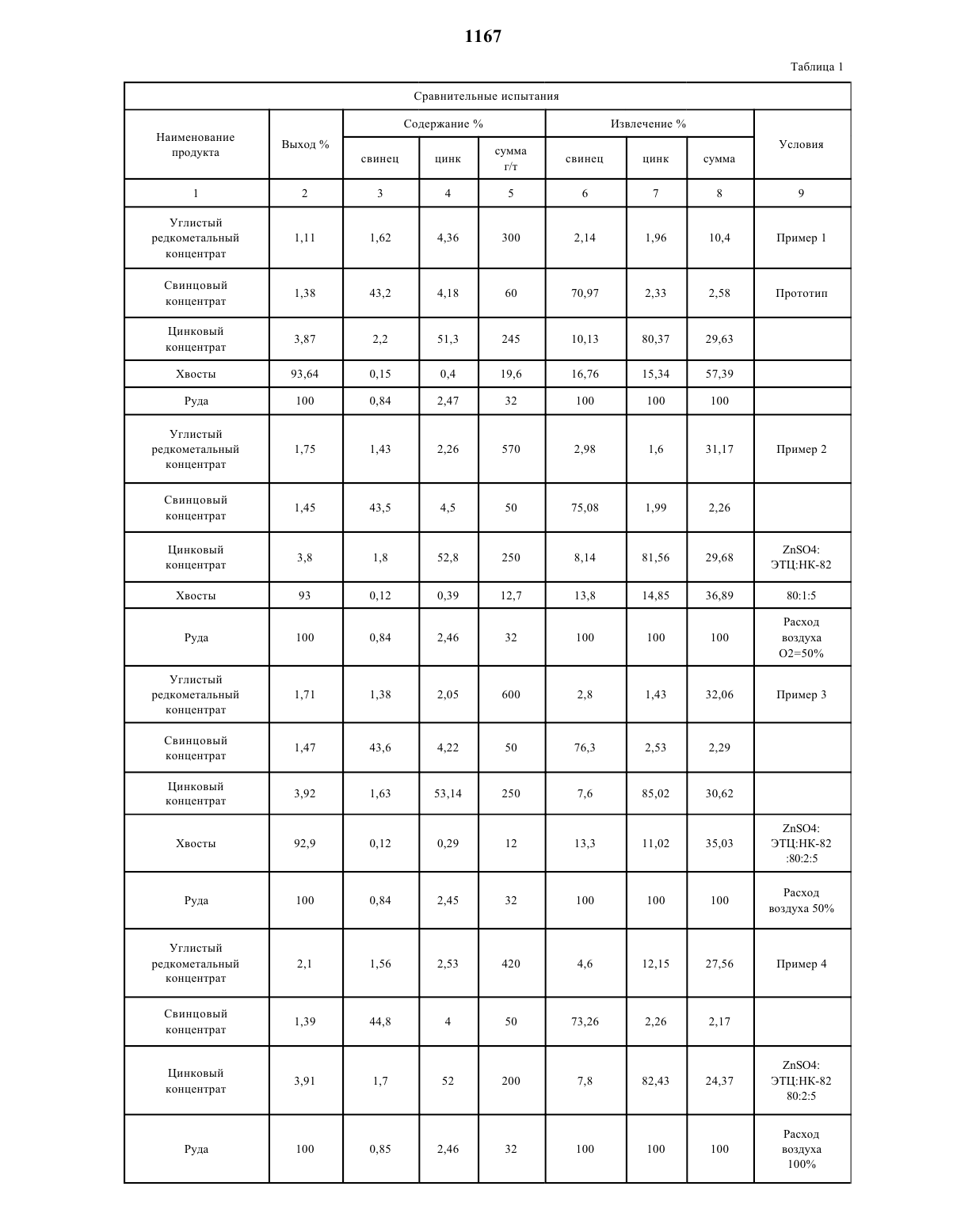

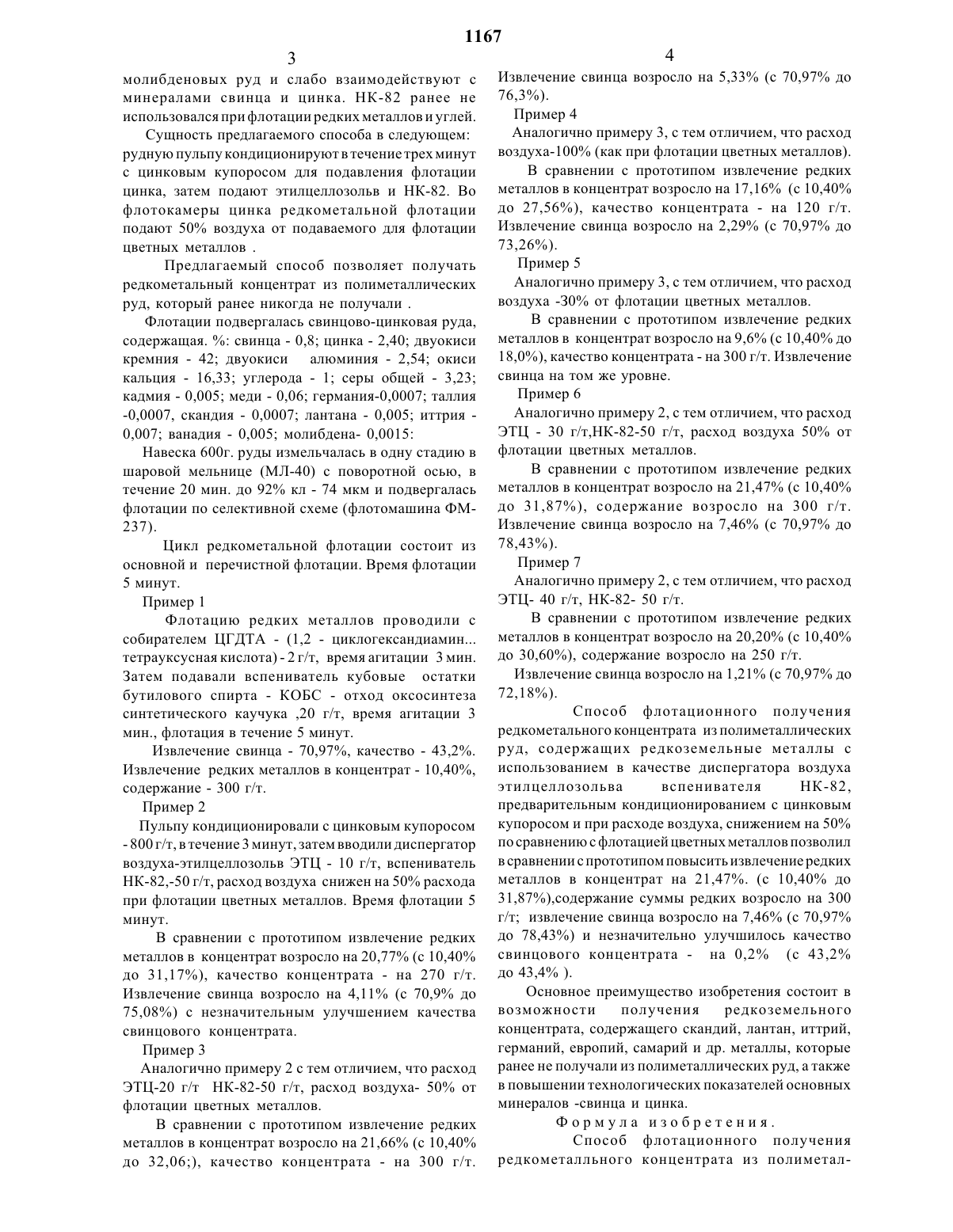

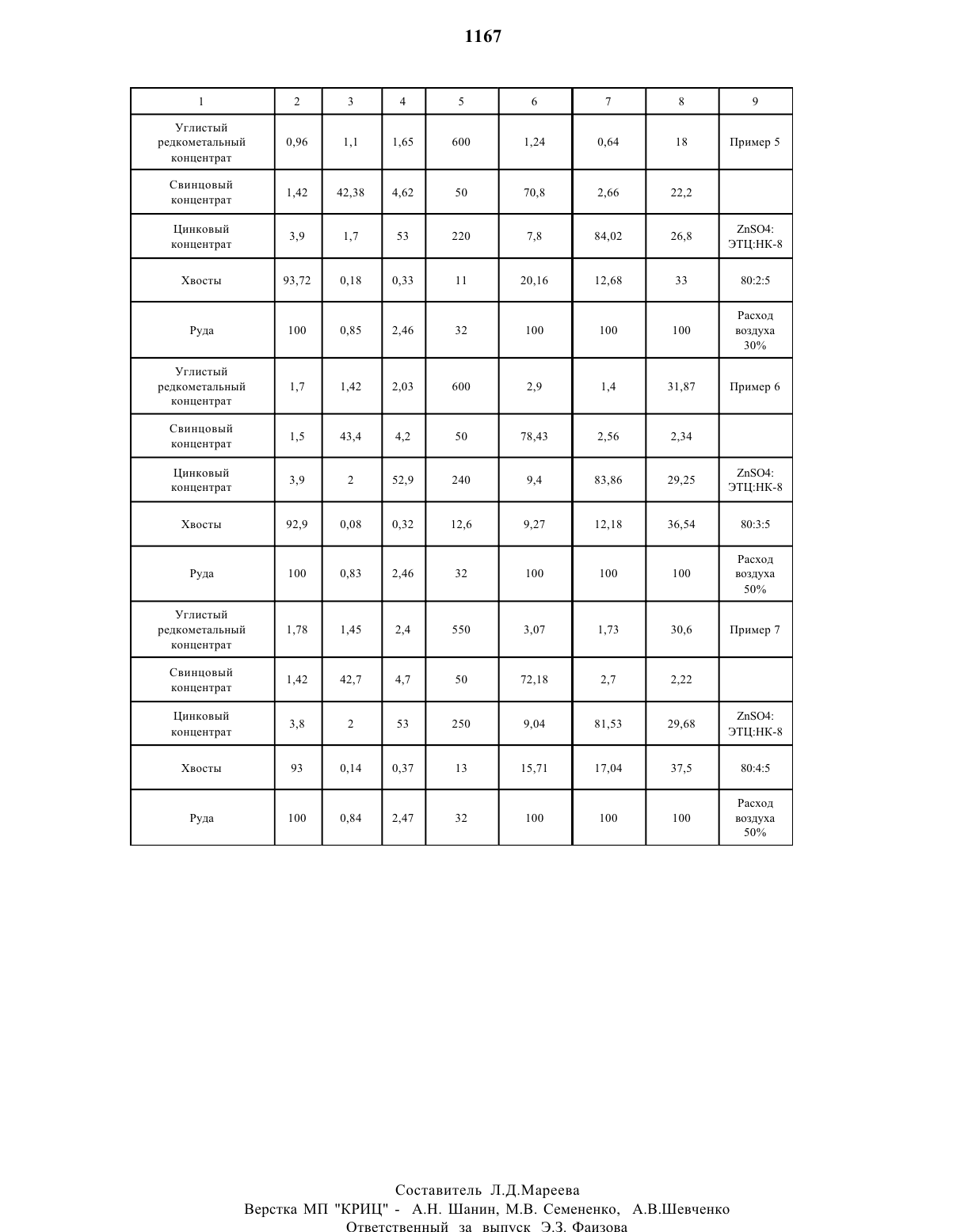

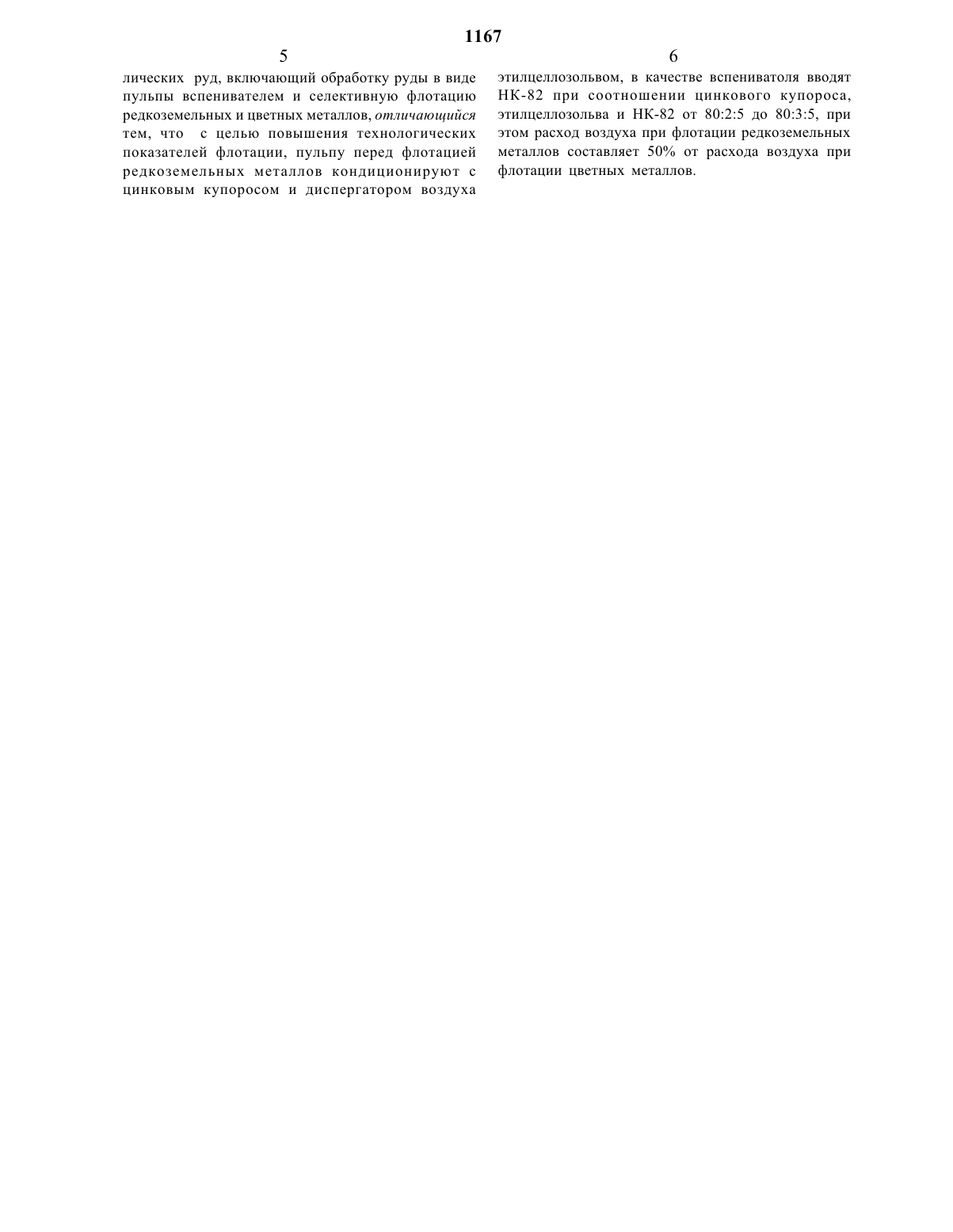

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Государственное научно-производственное объединение промышленной экологии (ГНПОПЭ) Казмеханобр(56) Авторское свидетельство СССР 1191617732,кл.ВОЗД 1/01, 1989 г.(54) СПОСОБ ФЛОТАЦИОННОГО ПОЛУЧЕНИЯ РЕДКОМЕТАЛЛЬНОГО КОНЦЕНТРАТА ИЗ ПОЛИМЕТАЛЛИЧЕСКИХ РУД.(57) Изобретение относится к области флотационного обогащения полиметаллических руд содержащих редкие металлы.Изобретение относится к области флотационного обогащения полиметаллических руд, содержащих редкие металлы.Известен способ флотационного получения редкометалльного концентрата из полиметаллических руд, включающий обработку руды в виде пульпы вспенивателем и селективную флотацию редкоземельных и Цветных металлов (1). Недостатком данного способа является низкое извлечение свинца и цинка, а также низкое качество свинцового и цинкового концентратов.Целью изобретения является повышение технологическихпоказателей флотации.Поставленная цель достигается тем, что в способе флотационного получения редкометалльного концентрата из полиметаллических руд, включающем обработку руды в виде пульпы вспенивателем и селективную флотацию редкоземельных и цветных металлов, пульпу перед флотацией редкоземельных металлов кондицинируют с цинковым купоросом и диспергатором воздуха этилцеллозольвом, в качествеЦель изобретения - повышение технологических показателей флотации.Способ флотационного получения редкометалльного концентрата из полиметаллических руд включает обработку руды в виде пульпы вспенивателем и селективную флотацию редкоземельных и Цветных металлов. Пульпу перед флотацией редкоземельных металлов кондиционируют с цинковым купоросом и диспергатором воздуха этилцеллозольвом. В качестве вспенивателя вводят НК-82 при соотношении Цинкового купороса,этилцеллозольва и НК-82 от 802215 до 801315. Расход воздуха при флотации редкоземельных металлов составляет 50 от расхода воздуха при флотации цветных металлов.вспенивателя вводят НК-82 при соотношении цинкового купороса, этилцеллозольва и НК-82 от 801215 до 801315, при этом расход воздуха при флотации редкоземельных металлов составляет 50 от расхода воздуха при флотации цветных металлов. Отличительным признаком предлагаемого способа является использование реагента диспергатора воздуха - этилцеллозольва (ЭТЦ) формулы СН 2 ОНСН 2 ОС 2 Н 5 и вспенивателя НК-82.Этилцеллозольв, являясь спиртом обеспечивает снижение поверхностного натяжения на границе воздух-вода и позволяет получить тонкодисперсный пузырек воздуха, позволяющий флотировать углистые компоненты руды, редкие металлы, но не флотирует в силу своего малого объема галенит к сфалерит.Вспениватель НК-82 является селективным по отношению к минералам свинца и Цинка, но хорошо взаимодействует с углистыми компонентами руды и редкими металлами.НК-82 применяется при обогащении вольфрам шиш) (о) 21 (61)молибденовых руд И слабо взаимодействуют с минералами свинца и цинка. НК-82 ранее не использовался при флотации редких металлов и углей.Сущность предлагаемого способа в следующем рудную пульпу кондиционируют в течение трех минут с цинковым купоросом для подавления флотации Цинка, затем подают этилцеллозольв и НК-82. Во флотокамеры цинка редкометальной флотации подают 50 воздуха от подаваемого для флотации цветных металлов .Предлагаемый способ позволяет получать редкометальный концентрат из полиметаллических руд, который ранее никогда не получали .Навеска 600 г. руды измельчалась в одну стадию в шаровой мельнице (МЛ-40) с поворотной осью, в течение 20 мин. до 92 кл - 74 мкм и подвергалась флотации по селективной схеме (флотомашина ФМ 237).Цикл редкометальной флотации состоит из основной и перечистной флотации. Время флотации 5 минут.Флотацию редких металлов проводили с собирателем ЦГДТА - (1,2 - циклогександиамин тетрауксусная кислота)-2 г/т, время агитации 3 мин. Затем подавали вспениватель кубовые остатки бутилового спирта - КОБС - отход оксосинтеза синтетического каучука ,20 г/т, время агитации 3 мин., флотация в течение 5 минут.Извлечение свинца - 70,97, качество - 43,2. Извлечение редких металлов в концентрат - 10,40,содержание - 300 г/т.- 800 г/т, в течение 3 минут, затем вводили диспергатор воздуха-этилцеллозольв ЭТЦ - 10 г/т, вспениватель НК-82,-50 г/т, расход воздуха снижен на 50 расхода при флотации цветных металлов. Время флотации 5 минут.В сравнении с прототипом извлечение редких металлов в концентрат возросло на 20,77 (с 10,40 до 31,17), качество концентрата - на 270 г/т. Извлечение свинца возросло на 4,11 (с 70,9 до 75,08) с незначительным улучшением качества свинцового концентрата.Аналогично примеру 2 с тем отличием, что расход ЭТЦ-20 г/т НК-82-50 г/т, расход воздуха- 50 от флотации цветных металлов.В сравнении с прототипом извлечение редких металлов в концентрат возросло на 21,66 (с 10,40 до 32,06), качество концентрата - на 300 г/т.4 Извлечение свинца возросло на 5,33 (с 70,97 до 76,3). Пример 4Аналогично примеру 3, с тем отличием, что расход воздуха-100 (как при флотации цветных металлов). В сравнении с прототипом извлечение редких металлов в концентрат возросло на 17,16 (с 10,40 до 27,56), качество концентрата - на 120 г/т. Извлечение свинца возросло на 2,29 (с 70,97 до 73,26). Пример 5 Аналогично примеру 3, с тем отличием, что расход воздуха -З 0 от флотации цветных металлов.В сравнении с прототипом извлечение редких металлов в концентрат возросло на 9,6 (с 10,40 до 18,0), качество концентрата - на 300 г/т. Извлечение свинца на том же уровне.Аналогично примеру 2, с тем отличием, что расход ЭТЦ - 30 г/т,НК-82-50 г/т, расход воздуха 50 от флотации цветных металлов.В сравнении с прототипом извлечение редких металлов в концентрат возросло на 21,47 (с 10,40 до 31,87), содержание возросло на 300 г/т. Извлечение свинца возросло на 7,46 (с 70,97 до 78,43).В сравнении с прототипом извлечение редких металлов в концентрат возросло на 20,20 (с 10,40 до 30,60), содержание возросло на 250 г/т.Извлечение свинца возросло на 1,21 (с 70,97 до 72,18).Способ флотационного получения редкометального концентрата из полиметаллических руд, содержащих редкоземельные металлы с использованием в качестве диспергатора воздуха этилцеллозольва вспенивателя НК-82,предварительным кондиционированием с цинковым купоросом и при расходе воздуха, снижением на 50 по сравнению с флотацией цветных металлов позволил в сравнении с прототипом повысить извлечение редких металлов в концентрат на 21,47. (с 10,40 до 31,87),содержание суммы редких возросло на 300 г/т извлечение свинца возросло на 7,46 (с 70,97 до 78,43) и незначительно улучшилось качествоОсновное преимущество изобретения состоит в возможности получения редкоземельногоконцентрата, содержащего скандий, лантан, иттрий,германий, европий, самарий и др. металлы, которые ранее не получали из полиметаллических руд, а также в повышении технологических показателей основных минералов -свинца и цинка. Формула изобретения.редкометалльного концентрата из полиметал 1167лических руд, включающий обработку руды в виде пульпы вспенивателем И селективную флотацию редкоземельных И цветных Металлов, отличающийся тем, что с целью повышения технологических показателей флотации, пульпу перед флотацией редкоземельных металлов кондиционируют с цинковым купоросом и диспергатором воздухаэтилцеллозольвом, в качестве вспениватоля вводят НК-82 при соотношении ЦИНКОВОГО купороса,этилцеллозольва и НК-82 от 8025 до 8035, при этом расход воздуха при флотации редкоземельных металлов составляет 50 от расхода воздуха при флотации цветных металлов.сумма свинец цинк / свинец цинк сумма г т
