Автоматический терморегулятор

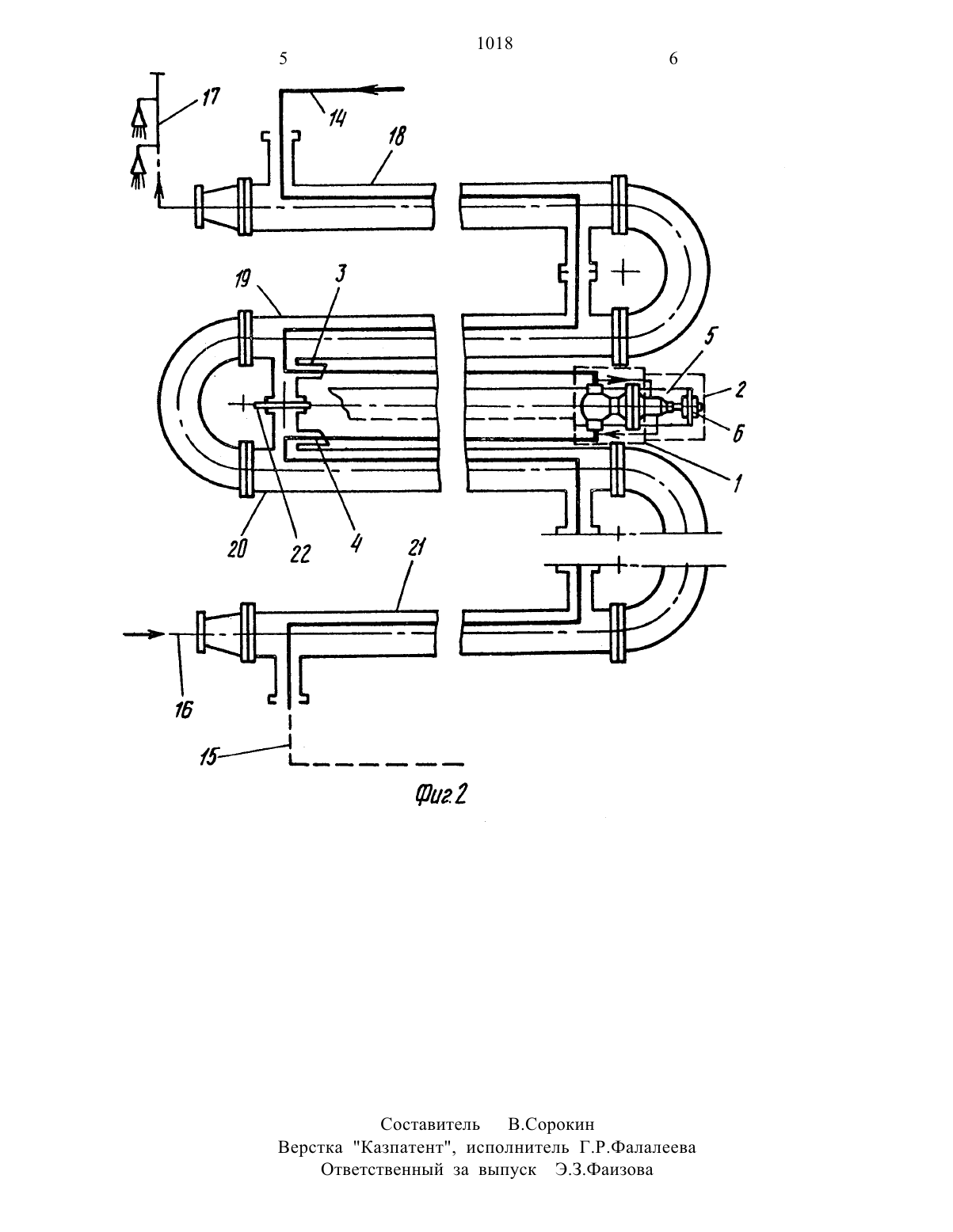

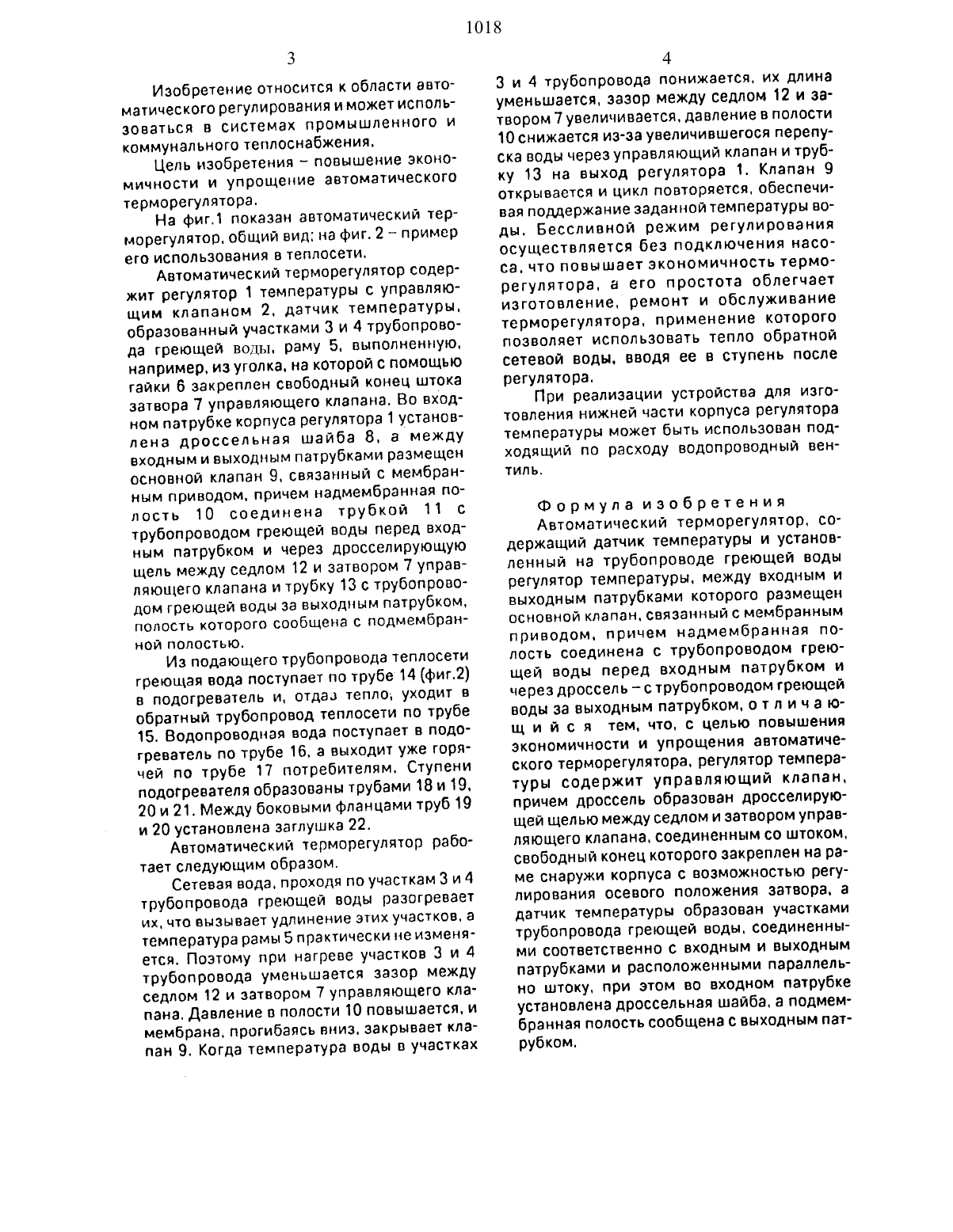

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Инструкция по эксплуатации тепловой сети. М. Энергия. 1972. с. 321, п. 486-1.(57) Изобретение относится к области автоматического регулирования и может использоваться в системах промышленного и коммунального теплоснабжения. Цепь изобретения - повышение экономичности и упрощение автоматического терморегулятора. Автоматический терморегулятор содержитклапаном 2, установленный между участками З и 4 трубопровода греющей воды водоводяного подогревателя. раму 5. на которой закреплен с возможностью изменения осевого попожения свободный конец штока затвора 7 клапана 2. Во входном патрубке корпуса регулятора 1 установлена дроссельная шайба 83 между входным и выходным патрубками размещен основной клапан 9 регулятора 1.связанный с мембранным приводом, причем надмембранная полость соединена с трубопроводом греющей воды перед выходным патрубком и через управляющий клапан с трубопроводом греющейводы за выходным патрубком. полость кото- рого сообщена с подмембранной полостью. 2 ил.Изобретение относится к области автоматического регулирования и может использоваться в системах промышленного и коммунального теплоснабжения.На фиг.1 показан автоматический терморегулятор. общий вид на фиг. 2 пример его использования в теплосети.Автоматический терморегулятор содержит регулятор 1 температуры с управляющим клапаном 2, датчик температуры. образованный участками 3 и 4 трубопровода греющей воды. раму 5. выполненную. например. из уголка. на которой с помощью гайки 6 закреплен свободный конец штока затвора 7 управляющего клапана. Во входном патрубке корпуса регулятора 1 установлена дроссельная шайба 8. а между входным и выходным патрубками размещен основной клапан 9. связанный с мембранным приводом. причем надмембранная полость 10 соединена трубкой 11 с трубопроводом греющей воды перед входным патрубком и через дросселирующую щель между седлом 12 и затвором 7 управляющего клапана и трубку 13 с трубопроводом греющей воды за выходным патрубком,полость которого сообщена с подмембранной полостью.Из подающего трубопровода теплосети греющая вода поступает по трубе 14 (фиг.2) в подогреватель и. отдав тепло уходит в обратный трубопровод теплосети по трубе 15. Водопроводная вода поступает в подогреватель по трубе 16. а выходит уже горячей по трубе 17 потребителям. Ступени подогревателя образованы трубами 18 и 19. 20 и 21. Между боковыми фланцами труб 19 и 20 установлена заглушка 22.Автоматический терморегулятор работает следующим образом.Сетевая вода. проходя по участкам 3 и 4 трубопровода греющей воды разогревает ИХ, ЧТО ВЫЗЫВЭЗТ УДЛИНЭНИЭ ЭТИХ участков. а температура рамы 5 практически не изменяется. Поэтому при нагреве участков 3 и 4 трубопровода уменьшается зазор между седлом 12 и затвором 7 управляющего клапана. давление в полости 10 повышается. и мембрана. прогибаясь вниз. закрывает клапан 9. Когда температура воды в участках3 и 4 трубопровода понижается. их длина уменьшается. зазор между седлом 12 и затвором 7 увеличивается. давление в полости 10 снижается из-за увеличившегося перепуска воды через управляющий клапан и трубку 13 на выход регулятора 1. Клапан 9 открывается И ЦИКЛ повторяется. обеспечивая поддержание заданной температуры воды. Бессливной режим регулирования осуществляется без подключения насоса. что повышает экономичность терморегулятора. а его простота облегчает изготовление. ремонт и обслуживание терморегулятора. применение которого позволяет использовать тепло обратной сетевой воды. вводя ее в ступень после регулятора.При реализации устройства для изготовления нижней части корпуса регулятора температуры может быть использован подходящий по расходу водопроводный венТИЛЬ.Автоматический терморегулятор. содержащий датчик температуры и установленный на трубопроводе греющей воды регулятор температуры. между входным и выходным патрубками которого размещен основной клапан. связанный с мембранным приводом. причем надмембранная полость соединена с трубопроводом греющей воды перед входным патрубком и через дроссель с трубопроводом греющей воды за выходным патрубком. о т л и ч а ющ и й с я тем. что. с целью повышения экономичности и упрощения автоматического терморегулятора. регулятор температуры содержит управляющий клапан. причем дроссель образован дросселирующей щелью между седлом и затвором управляющего клапана. соединенным со штоком. свободный конец которого закреплен на раме снаружи корпуса с возможностью регулирования осевого положения затвора. а датчик температуры образован участками трубопровода греющей воды, соединенными соответственно с входным и выходным патрубками и расположенными параллельно штоку. при этом во входном патрубке установлена дроссельная шайба. а подмембранная полость сообщена с выходным патрубком.Составитель В.СорокИн Верстка Казпатент, Исполнитель Г.Р.Фалалеева Ответственный за выпуск Э.З.ФаИ 3 ова
