Способ получения фотографических изображений на анодированном алюминии или его сплавах

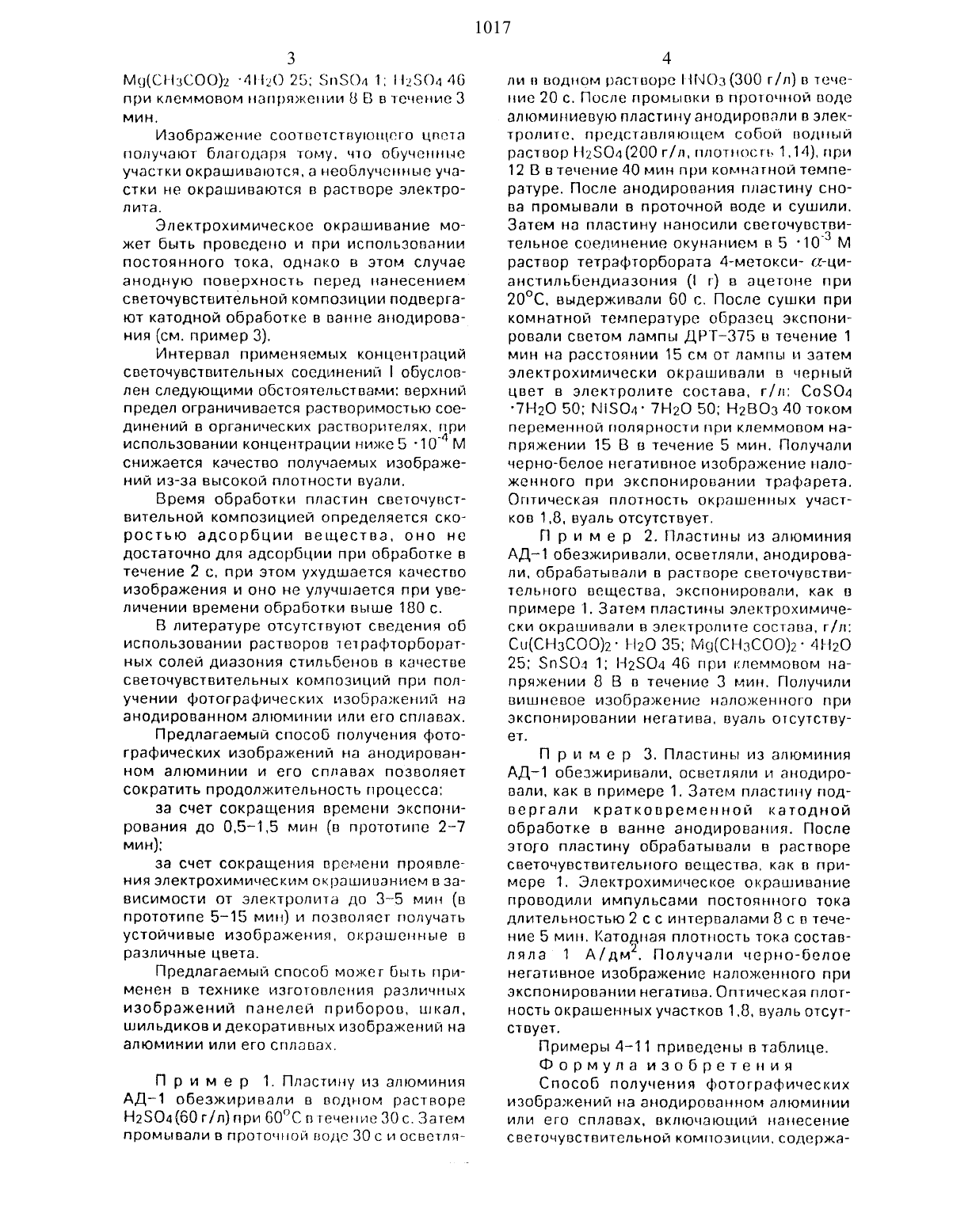

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Новосибирский институт органической химии СО РАН(54) спосов получения ФОТОГРАФИЧЕСКИХ ИЗОБРАЖЕНИЙ НА АНОДИРОВАННОМ АЛЮМИНИИ или ЕГО СПЛАВАХИзобретение относится к технике пол учения фотографических изображений. исключающих использование серебра и других благородных металлов, и может быть приме нено для изготовления различных изображений панелей приборов шкал. шипьдиков и декоративных изображений на алюминии и его сплавах.В основу изобретения положена задача сокращения продолжительности процесса получения фотографических изображений на анодированном алюминии или его сплавах.Согласно изобретению способ получения фотографических изображении состоит в том. что анодированный алюминий или его сплав обрабатывают-Б 104 1- 101 М рас 2(57) Область использования изготовление панелей приборов. шкал, ьыильдиков и различных декоративных изображений на алюминии и его сплавах. Сущность изобретения способ получения изображений включает наНеСеНИе СВСТОЧУВСТВИТСПЬНОЙ КОМПОЗИЦИИ на анодированную алюминиевую поверхность. экспонирование и проявление электротехническим окрашиванием. В качестве светочувствительной композиции используют соединения ф-лы п-ЮСвН 4 СНСК 2 СвНЖМт МВР 4. где Н 1-Н.ОН 3 Н 2-Н.СГ 1. в органичегском растворителе. Способ позволяет сократить продолжительность процесса получения за счет сокращения времени экспонирования и проявления и получать устойчивые изобра жгния. окрашенные в различные цвета. 1 табл.твором соединений при комнатной температуре (20 5 С) в течение 5480 с. пластины сушат на воздухе и экспонируют в течение О.51 .5 мин УФ-светом лампы ДРГ 375 через негатив или позитив. Затем известным способом злектрохимически окрашиваютв неорганических электролитах в темные цвета.В черный цвет пластины окрашивают в электролите состава, г/л СаЗО 4- 7 Н 2 О 50 Н 5 О 4 7 Н 2 О 50 Н 3 ВО 3 40 током переменной полярности при кпеммовом напряжении 15 В втечение бмин. В коричневый цвет в этом же электролите при клеммовом напряжении 12 В в течение 3 мин. В вишне вый цвет пластины окрашивают в электрон пите состава. г/л Си(СН 3 СОО)2 120 353 М 9(СЪ 3 СОО)2 4 Н 2 О 25 БпЗОА 1 35 Оа 46 при клеммовом напряжении 8 В в течение 3 мин, Изображение соответствующего цвета полуюют благодаря тому. что обученные участки окрашиваются. а необлученные участки не окрашиваются в растворе электропита.Электрохимическое окрашивание может быть проведено и при использовании постоянного тока, однако в этом случае анодную поверхность перед нанесением светочувствительной композиции подвергают катодной обработке в ванне анодирования (см. пример 3).Интервал применяемых концентраций светочувствительных соединении обусловлен следующими обстоятельствами верхний предел ограничивается растворимостью соединений в органических растворителях, при использовании концентрации ниже 5 г 10 д М снижается качество получаемых изображений из-за высокой плотности вуали.Время обработки пластин светочувствительной композицией определяется скоростью адсорбции вещества. оно не достаточно для адсорбции при обработке в течение 2 с. при этом ухудшается качество изображения и оно не улучшается при увеличении времени обработки выше 180 с.В литературе отсутствуют сведения об использовании растворов тетрафторборатных солей диазония стильбенов в качестве светочувствительных композиций при получении фотографических изображений на анодированном алюминии или его сплавах.Предлагаемый способ получения фотографических изображений на анодированном алюминии и его сплавах позволяет сократить продолжительность процессаза счет сокращения времени экспонирования до О,51.5 мин (в прототипе 2-7 мин)за счет сокращения времени проявлеНИЯ ЭПЕКТООХИМИЧССКИМ ОКПЭШИВЗНИСМ В 33 висимости от электролита до 3-5 мин (в прототипе 515 мин) и позволяет получать устойчивые изображения. окрашенные в различные цвета.Предлагаемый способ может быть применен в технике Изготовления различных изображений панелей приборов. шкал. шильдиков и декоративных изображений на алюминии или его сплавах.П р и м е р 1. Пластину из алюминия АД-1 обезжиривали в водном растворе Н 25 О 4(б 0 г/л)при БООС в течение 30 с. Затем промывали в проточной воде 30 с и осветля 1017ли в водном растворе 111403 (300 г/л) в течение 20 с. После промывки в проточной воде алюминиевуюпластинуанодировали вэлектролите. представляющем собой водный раствор Н 25 О 4 (200 г/л. плотность 1.111). при 12 В в течение 40 мин при комнатой температуре. После анодирования пластину снова промывали в проточной воде и сушили. Затем на пластину наносили светочувствительное соединение окунанием в 5 103 М раствор тетрафторбората 4-метокси- а-цианстильбендиазония (1 г) в ацетоне при 20 С. выдерживали 60 с. После сушки при комнатной температуре образец экспонировали светом лампы ДРТ-375 в течение 1 мин на расстоянии 15 см от лампы и затем электрохимически окрашивали в черный цвет в электролите состава. г/л Со 5 О 4 7 Н 2 О 50 М 5 Ол 7 Н 2 О 50 Н 2 ВО 3 40 током переменной полярности при клеммовом напряжении 15 В в течение 5 мин. Получали черно-белое негативное изображение наложенного при экспонировании трафарета. ОПТИЧССКЭЯ ПЛОТНОСТЬ ОКПЭШСННЫХ уЧЗСТт ков 1.8. вуаль отсутствует.П р и м е р 2. Пластины из алюминия АД 1 обезжиривали. осветляли. анодировапи, обрабатывали в растворе светочувствительного вещества, экспонировали, как в примере 1. Затем пластины электрохимически окрашивали в электролите состава, г/л Си(СН 3 СОО)2 Н 2 О 35 М 9(СН 3 СОО)2 41120 25 ЗПЗОД 1 112504 46 при клеммовом напряжении 8 В в течение 3 мин. Получили вишневое изображение наложенного при экспонировании негатива. вуаль отсутствует.П р и м е р 3. Пластины из алюминия АД 1 обезжиривали. осветляли и анодировали. как в примере 1. Затем пластину подвергали кратковременной катодной обработке в ванне анодирования. После этого пластину обрабатывали в растворе светочувствительного вещества. как в примере 1. Электрохимическое окрашивание проводили импульсами постоянного тока длительностью 2 с с интервалами 8 с в течение 5 мин, Катодная плотность тока составляла 1 А/дм 2. Получали черно-белое негативное изображение наложенного при экспонировании негатива. Оптическая плотность окрашенных участков 1.8. вуаль отсутствует.Способ получения фотографических изображений на анодированном алюминии или его сплавах. включающий нанесение СВСТОЧУВСТВИТОПЬНОЙ КОМПОЗИЦИИ. СОДОРЖЗщей светочуствительной компоненты рас- ную композицию. содержащую в качество творитель, на анодированную поверхность. светочувствительного компонента соедине экспонирование и проявление злектрохи- ние формулыМ- Концент Растаори- время ВНЕ-ми м Резудьтдуы А СОСЛИНС Нация. тель зкспонит ЗМЗПРГИИ Оптичг Оптичет ЕМЫЪДЕГЫ 1223 ТЗ 6 БЬ 6.2 м ПОВЭМИЧ. МИЧССКВГО сцад скдд дот. т ОКОЗПШВЗ плотность кость ИК МИ вуали (В окрашенвуми) ных участ . чет . 5 100 ацетон 1,0 5 0.1 1.0 Чепптбепое 5-103 1.5 5 0,1 1.5 . .. 5 40 1.0 5 1.1 1.8 Низкое качество 1. ю 1.0 5 0.2 148 Желтизна на пробельных участках 5 .ю 3 этанол 1.0 5 0 1.8 Чернтбслое 5 юта ацетонитрил 1.0 5 0.1 1,8 5 о ацетон 1.0 5 0. 1.8 5 40.3 - 1,0 5 0.1 1,8 5 О 3 0.5 5 0.1 ВУслоаип предварительной подготовки поисптнпсти пластин. экспоииоопанио и злехтпохигчичссиого окрашивании. как а ппимере 11 Пп- П - Н П П 1 - Н 97 - С 1 В ОСН 3 ПН 11421 - ОСН П 7- СН.Составитель В.Ерошкин Верстка Казпатент, Исполнитель Г.Р.Фалалеева Ответственный за выпуск Э.З.ФаИ 3 ова
