Способ определения прочности твердеющей закладки

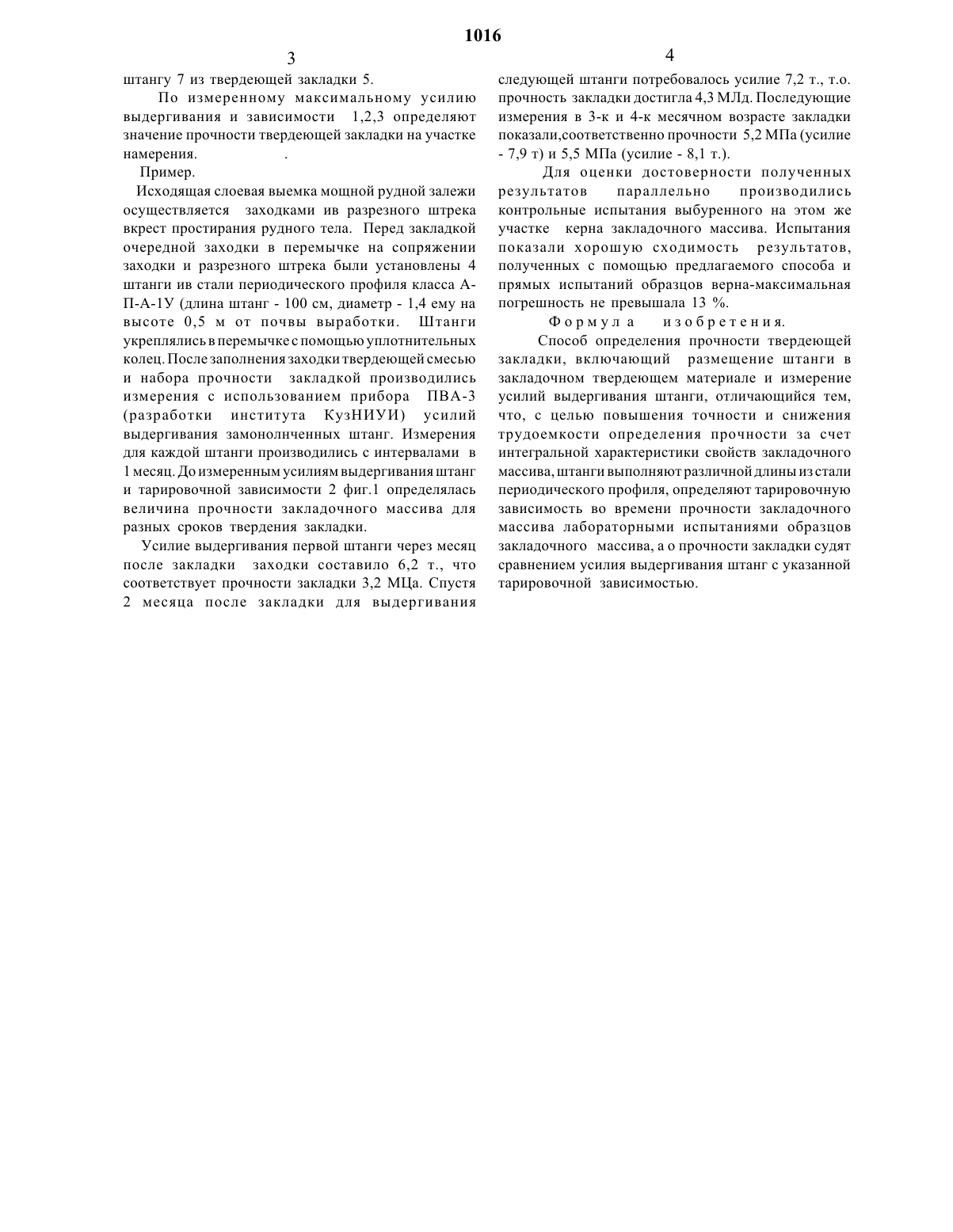

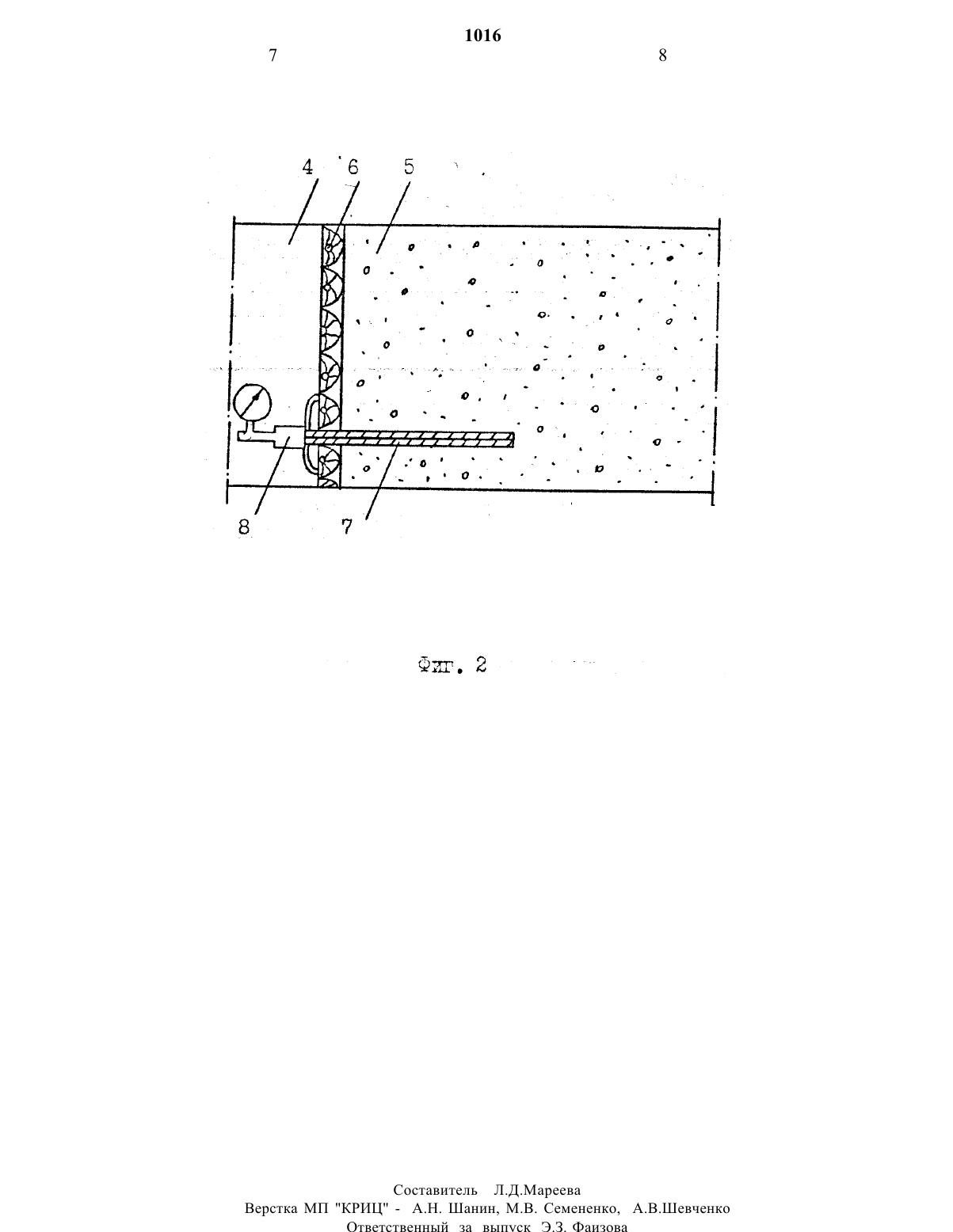

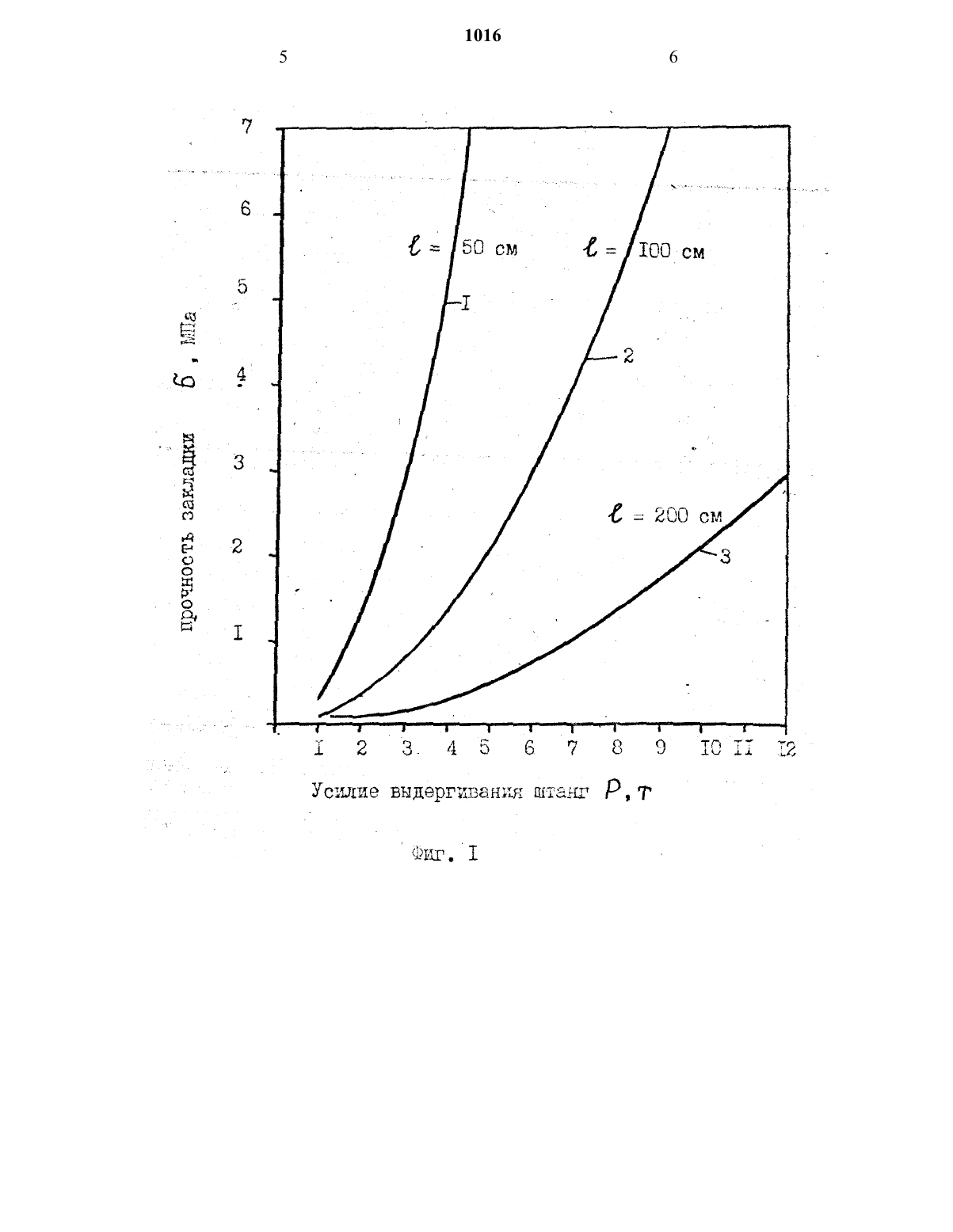

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Восточный научно-исследовательский горнометаллургический институт Цветных металлов ВНИИЦветмет(56) 1. В.С.Ямшиков, Методы исредства исследования И контроля горных пород И процессов,М.,Недр, 1982 г. с. 16-22. 2. А.П.Илюшин Формирование структуры И контроль качества закладочного массива из твердеющей смеси, Горный журнал, М 11,1982,с.33-35. 3. Возведение крепи из анкеров И набрызгбетона подземных гидротехнических сооружений в сложных горно-геологических условиях, ВСН 50-87,Минэнерго СССР, Оргэнергострой, М., 1987,с. 34-36.Цель изобретения - повышение точности И снижения трудоемкости определения прочности за счет интегральной характеристики свойств закладочного массива.Способ определения прочности твердеющей закладки включает размещение штанги в закладочном твердеющем материале И измерение усилия выдерживания штанги. Штанги выполняют различной длины из стали периодического профиля,определяют тарировочную зависимость во времени прочности закладочного массива лабораторными испытаниями образцов закладочного массива, а о прочности закладки судят сравнением усилия выдергивания штанг с указанной тарировочной зависимостью.ИЗОбРЕТЕНИЕ ОТНОСИТСЯ К способам ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ТВЕРДЕЮЩЕЙ закладки К предназначено ДЛЯ ИСПОЛЬЗОВЗНИЯ В ГОРНОМ ДЕЛЕ.ЦЕЛЬЮ ИЗОбРЕТЕНИЯ ЯВЛЯЕТСЯ ПОВЫШЕНИЕ ТОЧНОСТИ И СНИЖЕНИЕ ТРУДОЕМКОСТИ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ за СЧЕТ интегральной характеристики СВОЙСТВ ЗЗКЛЗДОЧНОГО массива.ПОСТЗВЛЕННЗЯ ЦЕЛЬ достигается ТЕМ, ЧТО В СПОСОбЕ ОПРЕДЕЛЕНИЯ ПРОЧНОСТИ ТВЕРДЕЮЩЕЙ закладки,ВКЛЮЧЗЮЩЕМ РЗЗМЕЩЕНИЕ штанги В ЗЗКЛЗДОЧНОМ ТВЕРДЕЮЩЕМ материале И ИЗМЕРЕНИЕ УСИЛИЙ ВЫДЕРГИВЗНИИ штанги, ПОСЛЕДНИЕ ВЫПОЛНЯЮТ различной ДЛИНЫ ИЗ стали ПЕРИОДИЧЕСКОГО ПРОфИЛЯ И ОПРЕДЕЛЯЮТ ТЗРИРОВОЧНУЮ зависимость ВО ВРЕМЕНИ ПРОЧНОСТИ закладочного массива лабораторными испытаниями ОбРаЗЦОВ ЗЗКЛЗДОЧНОГО массива, а О ПРОЧНОСТИ закладки СУДЯТ сравнением УСИЛИЯ выдергивания штанг С указанной тарировочной ЗЗВИСИМОСТЬЮ.Способ поясняется рисунками, где на фиг.1 изображены тарировочные зависимости прочности твердеющей закладки от усилия выдергивания штанг при различной их длине, на фиг.2 показана схема измерения.На фиг.1 обозначены 1,2,3 - зависимости прочности твердеющей закладки от усилия выдергивания штанг,при их длине соответственно, равной 50, 100 И 200 см,на фиг.2 - выработанное пространство - 4,твердеюшая закладка - 5, изоляционная перемычка 6, Штанга периодического профиля - 7, устройство для выдергивания штанг - 8.Способ осуществляется следующим образом. Перед закладкой выработанного пространства 4 при установке перемычки 6 в ней закрепляют штангу 7. Затем выработанное пространство 4 заполняют твердеющей закладкой 5, замоноличивая при этом штангу 7. Для определения прочности твердеющей закладки с помощью устройства 8 выдергиваютштангу 7 из твердеющей закладки 5.По измеренному максимальному усилию выдергивания и зависимости 1,2,3 определяют значение прочности твердеющей закладки на участке намерения.Исходящая слоевая выемка мощной рудной залежи осуществляется заходками ив разрезного штрека вкрест простирания рудного тела. Перед закладкой очередной заходки в перемычке на сопряжении заходки и разрезного штрека были установлены 4 штанги ив стали периодического профиля класса АП-А-1 У (длина штанг - 100 см, диаметр - 1,4 ему на высоте 0,5 м от почвы выработки. Штанги укреплялись в перемычке с помощью уплотнительных колец. После заполнения заходки твердеющей смесью И набора прочности закладкой производились измерения с использованием прибора ПВА-3(разработки института КузНИУИ) усилий выдергивания замонолнченных штанг. Измерения для каждой штанги производились с интервалами в 1 месяц. До измеренным усилиям выдергивания штанг и тарировочной зависимости 2 фиг.1 определялась величина прочности закладочного массива для разных сроков твердения закладки.Усилие выдергивания первой штанги через месяц после закладки заходки составило 6,2 т., что соответствует прочности закладки 3,2 МЦа. Спустя 2 месяца после закладки для выдергиванияследующей штанги потребовалось усилие 7,2 т., т.о. прочность закладки достигла 4,3 МЛд. Последующие измерения в 3-к и 4-к месячном возрасте закладки показали,соответственно прочности 5,2 МПа (усилиеДля оценки достоверности полученных результатов параллельно производились контрольные испытания выбуренного на этом же участке керна закладочного массива. Испытания показали хорошую сходимость результатов,полученных с помощью предлагаемого способа и прямых испытаний образцов верна-максимальная погрешность не превышала 13 .Способ определения прочности твердеющей закладки, включающий размещение штанги в закладочном твердеющем материале и измерение усилий выдергивания штанги, отличающийся тем,что, с целью повышения точности и снижения трудоемкости определения прочности за счет интегральной характеристики свойств закладочного массива, штанги выполняют различной длины из стали периодического профиля, определяют тарировочную зависимость во времени прочности закладочного массива лабораторными испытаниями образцов закладочного массива, а о прочности закладки судят сравнением усилия выдергивания штанг с указанной тарировочной зависимостью.Усилие выдергивание штанг р, гСоставитель Л.Д.Мареева Верстка МП КРИЦ - А.Н. Шанин, М.В. Семененко, А.В.ШевчеНко Ответственный за выпчск Э.З. Фаизова
