Способ закладки камер

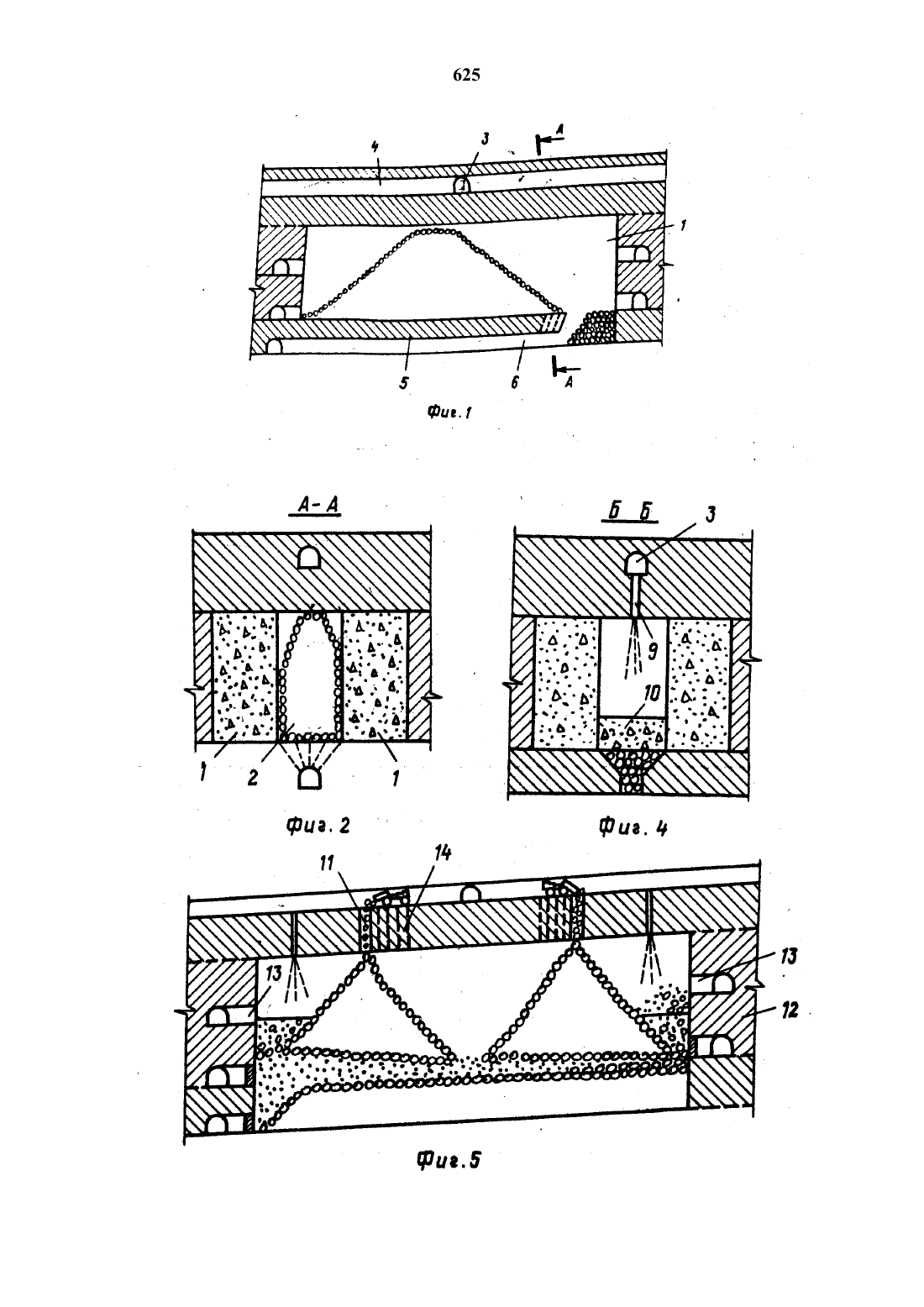

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Цыгалов М.Н., Зурков П.Э. Разработка месторождений полезнъж ископаеисс монолитной закладкой. М. Недра, 1970, с. 87.Авторское свидетельство СССР Ю 1089278, кл. Е 21 Р 15/00, 1982.(57) Изобретение относится к горной промышленности и позволяет интенсифицировать процесс закладки при сниженин затрат на закладочные работы. Смежные первичные камеры (К) заполняют сплошным массивом закладочногоРаствора (ЗР). Над вторичной К проходят закладочнью выработки (В) 4.5 Из них бурят скважины 9. На днище К Укладъшают породную подушку 10, полученную при взрывании потолочины полевого орта. Этим создают условие для поступления отбитой и замагаэинированной руды в торец В 4, где ее грузят самоходным оборудованием. После выпуска руды в днище К в ниннх заездах 7 возводят изолирующие перемычки 8. По трубопроводу в В 4 н скважиы 9 подают ЗР на подушку 10 для заполнения ее пор и уплотнения. Проходят В 11 н через ни перепускнют сухую породу до подпора образуемми конусами кровли К. В породной кровле образуют щель, в которую подают сухую породу в центральное пространство между конусами. В торцы К одновременно подают ЗР и сухую породу. Затем верхнюю часть К по периметру заполняют ЗР. 7 ил.Изобретение относится к горнойпромышленности и может быть использованопри разработке пологопадающих месторождений с закладкой выработанного пространства.Цель изобретения - интенсификация процесса закладки при снижении затрат на эакладочные работы.На фиг. 1 изображена укладка потолочины полевого орта в днище камеры на фиг. 2 - разрез А-А на фнг.1 на фиг. 3 - укладка твердеющей смеси на разрьшленную породу на фиг.д разрез БВ на фиг. 3 на фиг. 5 образование породнх навалов на фиг. 6 - заполнение середины и торцов камеры на фиг. 7 - разрез В-В на фиг. 6.Способ закладки камер осуществляют следующим образом.При заполненных сплошным массивом твердеющей смеси смежныпервичныхка мер 1 над вторичной камерой 2 предварительно (до ее обработки) проходят эакладочные выработки 3 и 4, предназначенные для прокладки трубопровода н транспортирования по нему твердеющей смеси идоставки сухой породы саоходным оборудованием или конвейерым транспортом.Повторяющимися направленным взрывами породу потолочмны 5 полевого орта 6 укладывают в траншейное днище камеры 2, создавая этим условие для поступления отбитой и замагазинн рованной руды в торец вработки, гдеее грузят самохоНымоборудованиемПо окончании выпуска руды и укладзаездах 7 возводят изолирующие перемычжи 8 с дренажными отверстиями.По трубопроводу в выработке 4 и пробуренные из нее скважины 9 подают эакладочный раствор на уложенную взрывом породную массу (подушку) 10. ДЛЯ заполнения ее ПОР И УПЛОТНЕНИЯ.В следующей стадии работ проходят восстающие 11 н через них перепускают сухую породу до образования навалов враспор с кровлей. Место проведения восстающих 11 определяют с учетом возведения-искусственного массива обладающего заданной устойчивостью обнажаемой стенки, между контуромВ дальнейшем одновременно заполняют открытое пространство камерыв ее торцах за наваламм сухой породы через скважины 9 и верхние заезды 13 в ее средней части между наваламм через продольную щель 14, которую образуют бурением и взрыванием нисходящх вертикальных скважин по мере укладки определенного объема породы.В торцы камер 2 одновременно подают закладочный раствор через скважи-. ны 9 и сухую породу через верхние панельные штреки н заезды 13 из них. При достижении закладочным раствором уровня почвы заездов 13 в них устанавливают переьычки. Среднюю часть камеры 2 заполняют сухой породой,доставляемой из проходческих забоев или с отвалов на поверхности, а также взрываемой в объеме щели.- ЛПри подаче твердеющей смеси в торцы камеры 2 ее уровень выдерживают таким, чтобы она не протекала за навалы пород.В последней стадии работ верхнюю часть камеры 2 по периметру, т.е. пространство вокруг сухой породы,заполняют твердеющей смесью.Способ закладки камер, включающй проходку закладочных выработок,бурение из них скважин для подачи закладочного раствора и проведение выработок для подачи породы, подачу породы на днище камеры с образованием конусов и последующую одновременную подачу закладочного раствора в периферийные части камеры и породыч а ю щ и й с я тем, что, с целью интенсификации процесса закладки при сниении затрат на эакладочныеработыперед подачей породы образу ют породную подушку отбойкойднища камеры, породуподают до подпора образуемыми конусами кровли камеры, а породу в центральную часть камеры подают через последовательно формируемую в кровле камеры щель.Верстка МП КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
