Электродная паста с углеводородной основой для электродов в графите без связующего вещества

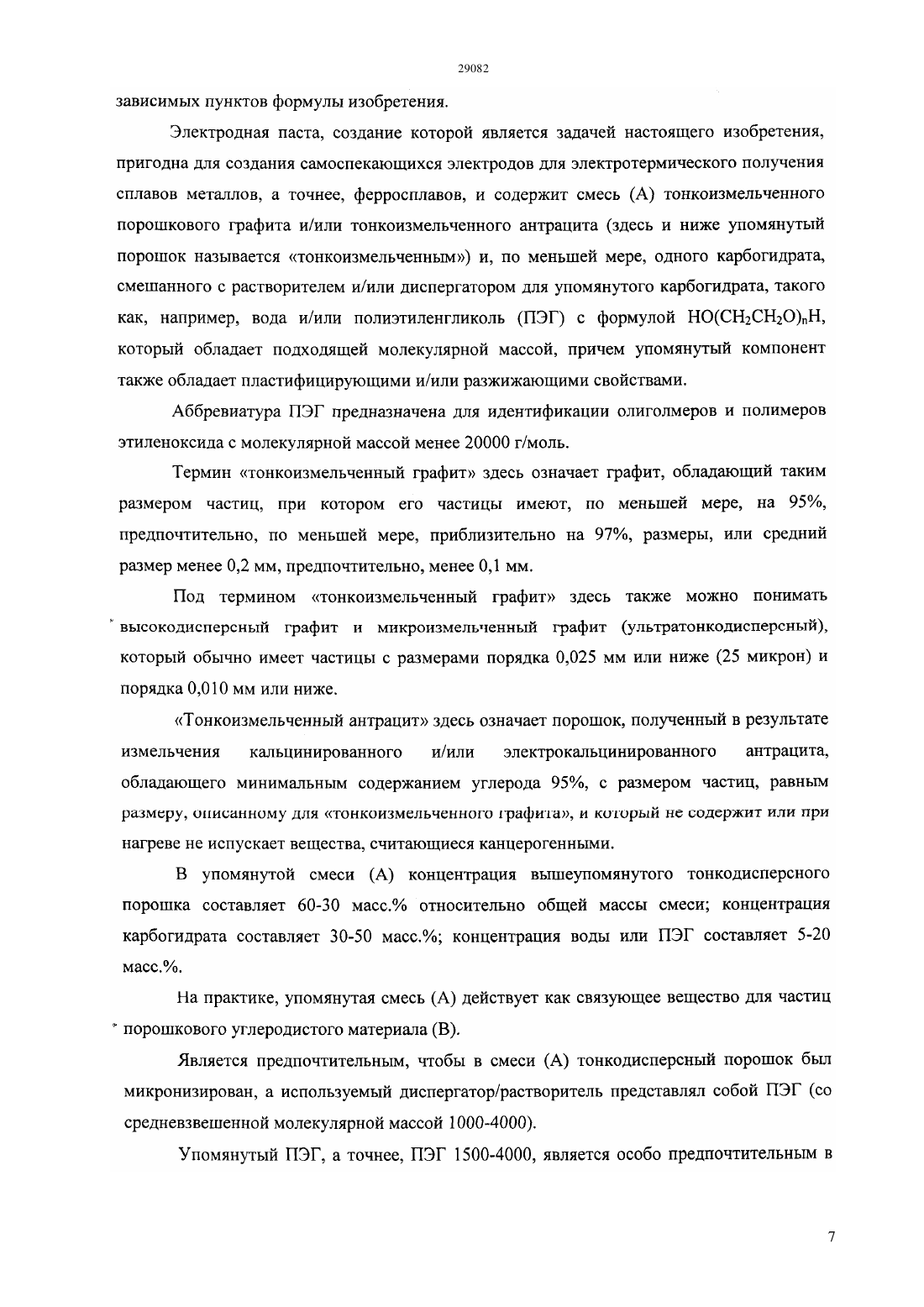

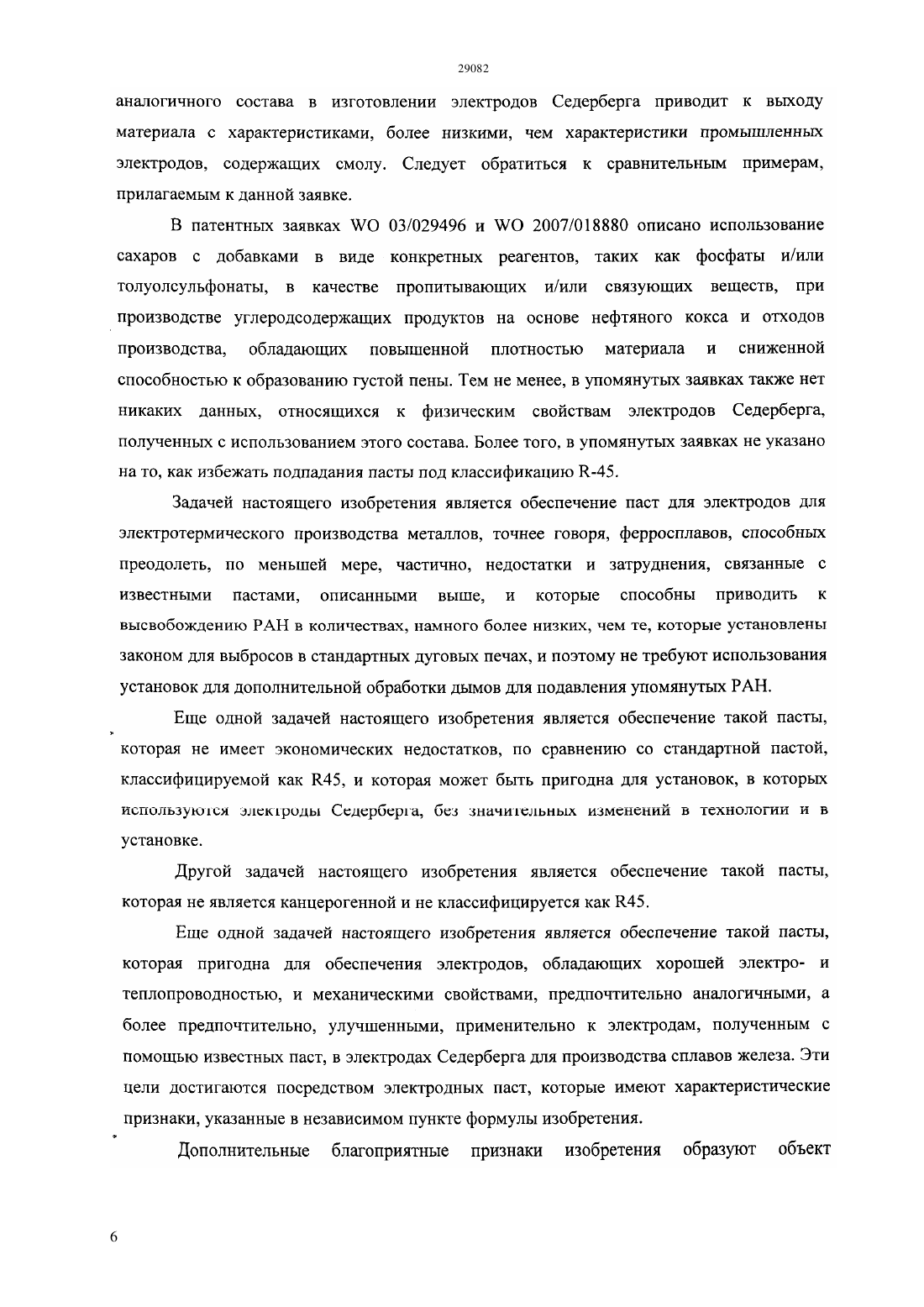

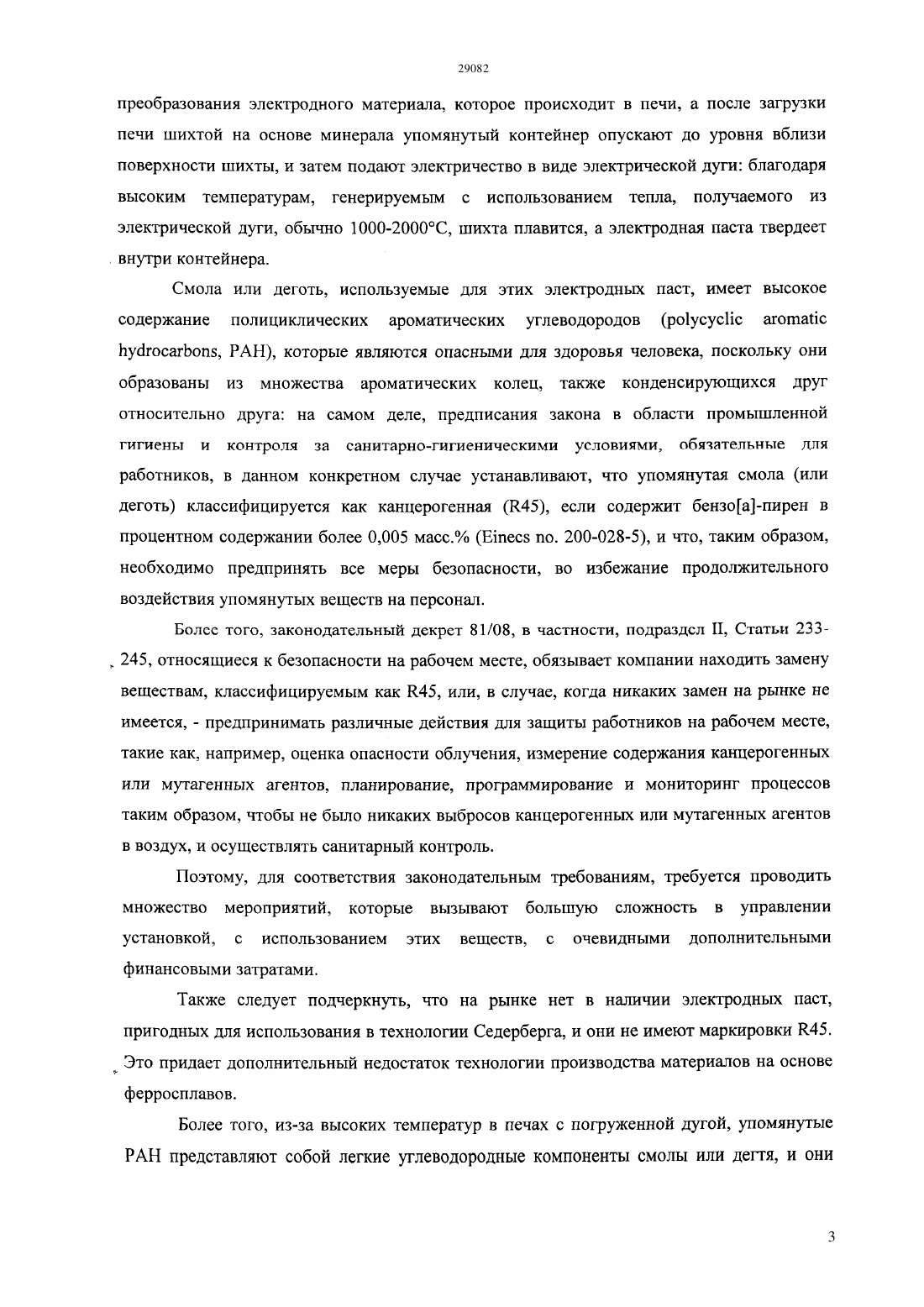

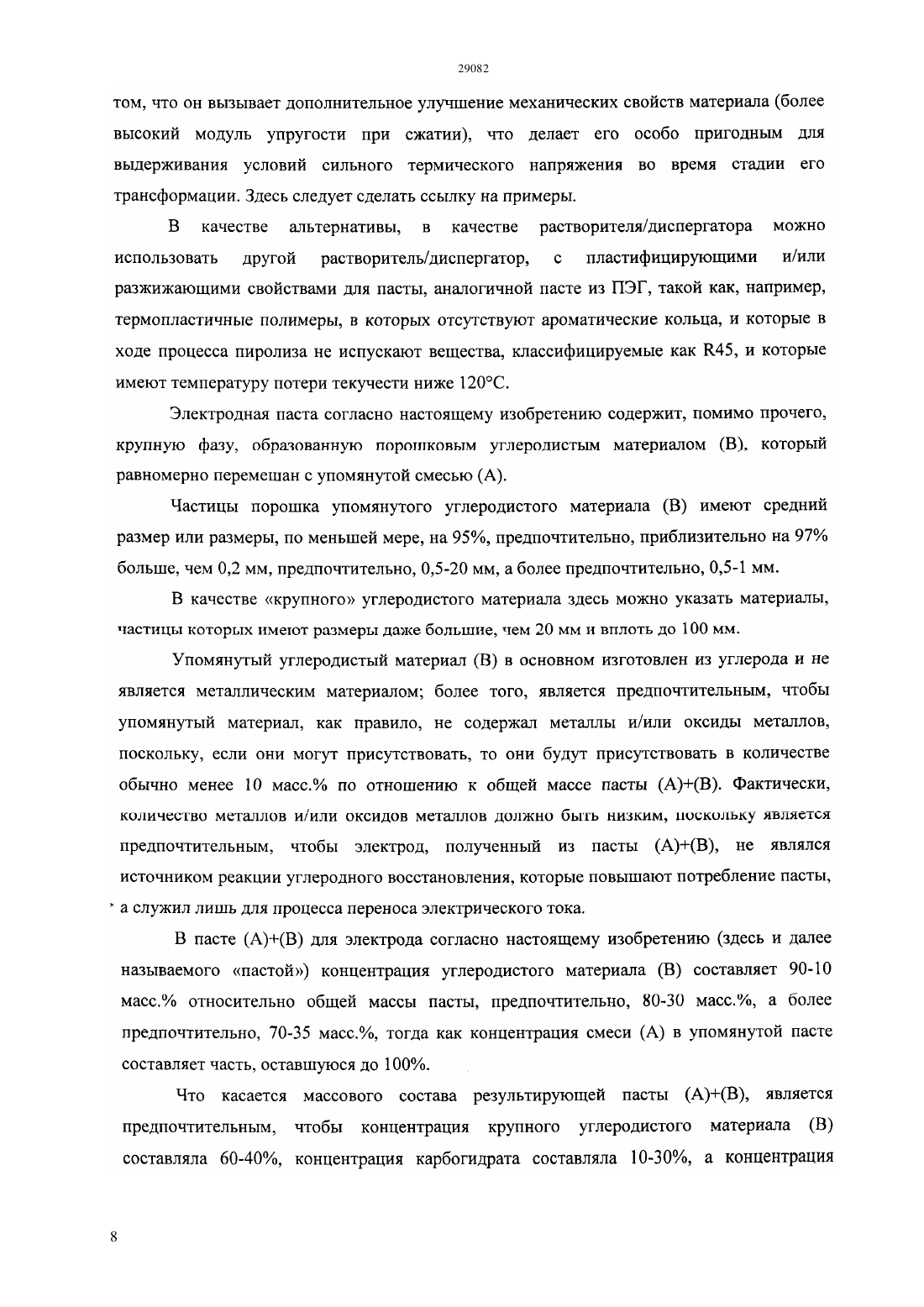

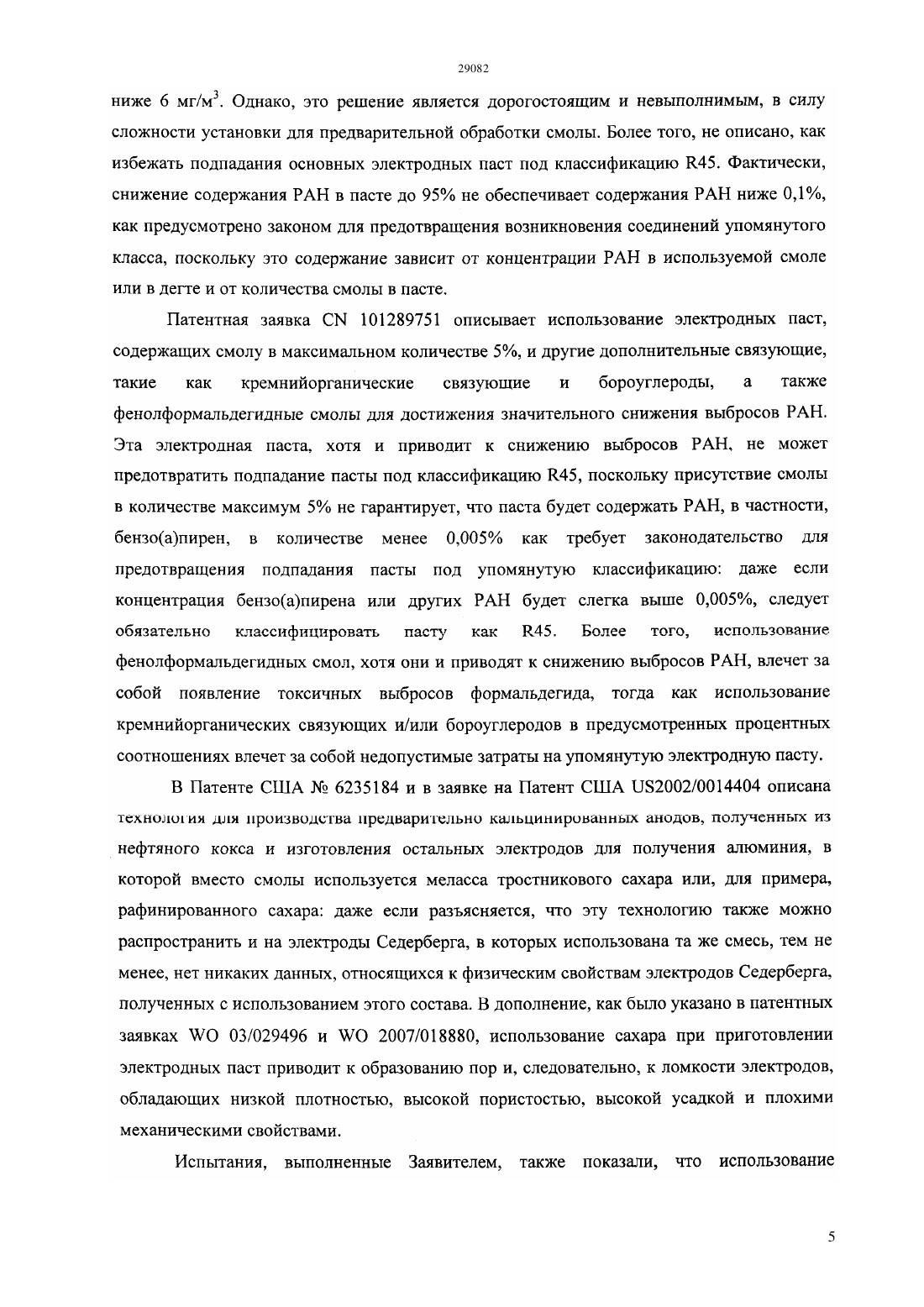

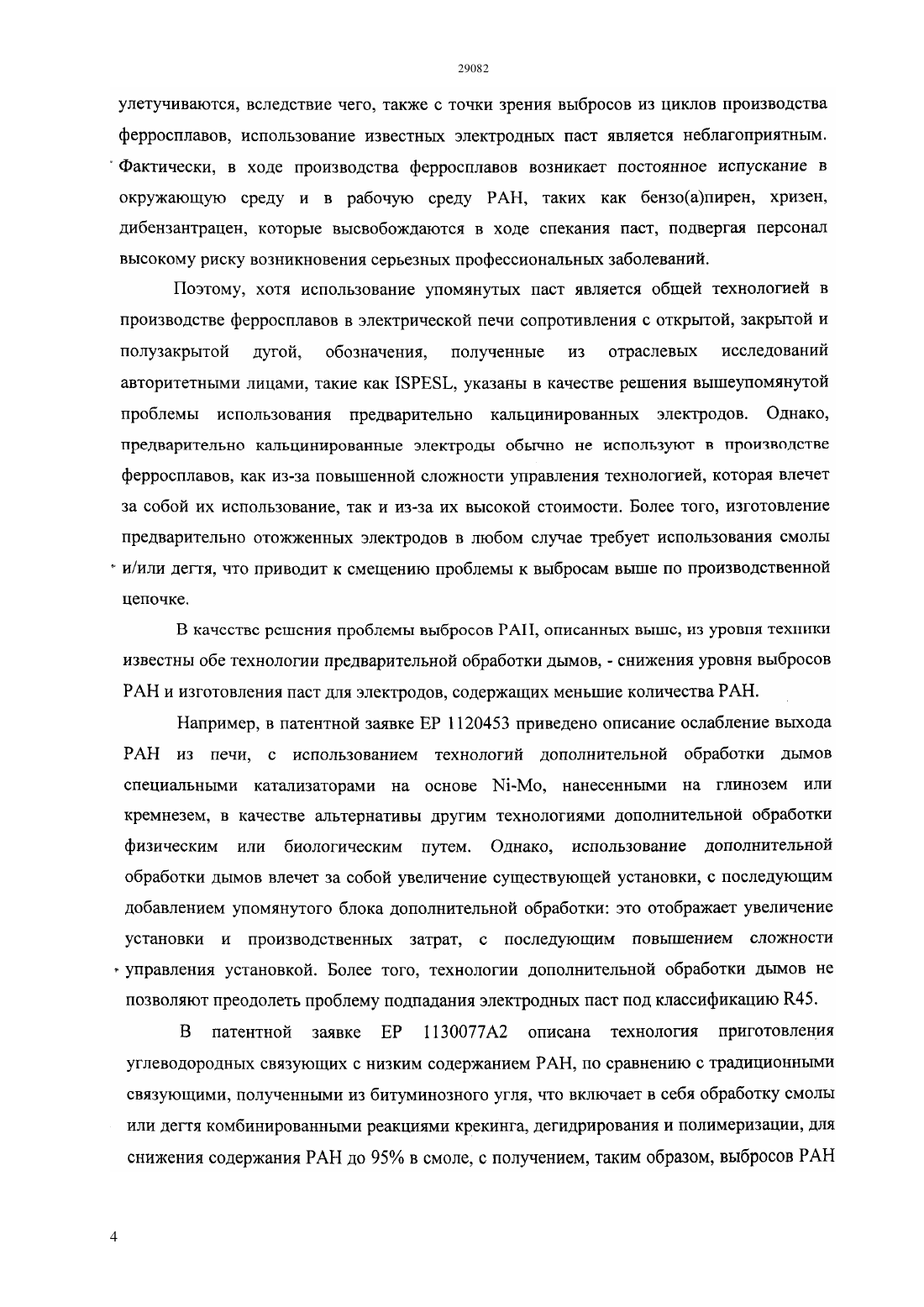

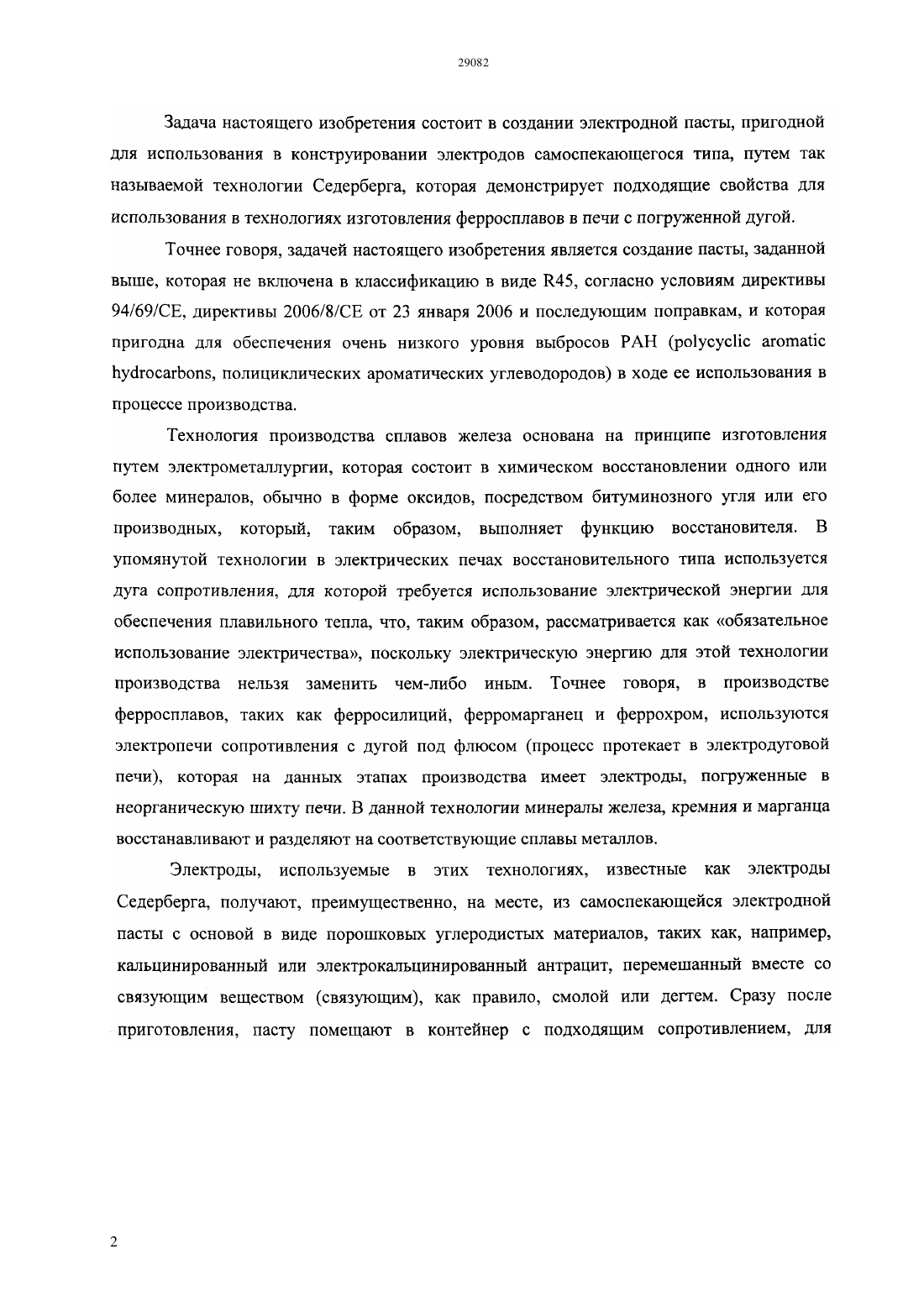

(51) 05 7/09 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) ЭЛЕКТРОДНАЯ ПАСТА С УГЛЕВОДОРОДНОЙ ОСНОВОЙ ДЛЯ ЭЛЕКТРОДОВ В ГРАФИТЕ БЕЗ СВЯЗУЮЩЕГО ВЕЩЕСТВА(57) Описан электрод Седерберга с низким содержанием выбросив РАН, используемый в электротермических технологиях для производства металлических материалов,предпочтительно,ферросплавов, которые можно получать из электродной пасты на основе углеродистого материала,тонкоизмельченного графита,карбогидратов и воды и/или ПЭГ.(74) Болотов Юрий Альбертович Кульжамбекова Сауле Даниаровна Пастухова Ольга Васильевна Наурузова Гульжихан Хакимовна ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электродная паста неметаллического типа для получения самоспекающихся электродов Седерберга для электротермического производства в печи с погруженной дугой металлических сплавов, в частности, ферросплавов, состоящая в основном из(А) на основе тонкоизмельченного порошкового графита и/или антрацита,обладающего размером частиц менее 0,2 мм, по меньшей мере, на 95, предпочтительно, менее 0,1 мм,более предпочтительно,в микронизированной форме, и, по меньшей мере,одного углевода, примешанного к растворителю и/или диспергатору для упомянутого углевода,предпочтительно, к воде и/или полиэтиленгликолю- 90-10 мас., по отношению к массе пасты,неметаллического углеродистого графитного материала (В), не содержащего металла, состоящего в основном из углерода в форме порошка,имеющего размер частиц более 0,2 мм,предпочтительно, 0,5-20 мм, причем к углеводу смеси (А) добавляют (не обязательно) одну или 26 более добавок, выбранных из группы, состоящей из неорганических добавок, металлоорганических добавок на основе Р, В,стеарина насыщенных,мононенасыщенных или полиненасыщенных жирных кислот органических кислот или смеси упомянутых соединений, причем упомянутые добавки находятся в общем количестве,составляющем 0,1-10 масс. по отношению к общей массе пасты, и в количествах, составляющих 1-5 масс., когда имеют место добавки на основе металлоидов и переходных металлов. 2. Паста по п.1, отличающаяся тем, что в смеси(А) концентрация тонкого порошка составляет 6030 масс., по отношению к общей массе смеси (А),концентрация углевода составляет 30-50,концентрация воды и/или ПЭГ составляет 5-20. 3. Паста по п.п.1 или 2, отличающаяся тем, что концентрация углеродистого материала(В) составляет 60-40 масс., по отношению к массе пасты, концентрация углевода составляет 10-30,концентрация тонкого порошка составляет 5-25, а вода и/или ПЭГ и необязательные добавки составляют часть, оставшуюся до 100. 4. Паста по п.1, отличающаяся тем, что неорганические добавки и/или металлоорганические добавки на основе Р, В, , добавленные к углеводу смеси (А), выбраны из борной кислоты, кремниевой кислоты, фосфорной кислоты или фосфата аммония органические кислоты выбраны из уксусной кислоты, стеариновой кислоты,пропионовой кислоты, лимонной кислоты или смеси упомянутых соединений, причем упомянутые добавки присутствуют в общем количестве 1-8 масс. относительно общей массы пасты. 5. Паста по п.п.1 или 2, отличающаяся тем, что углевод представляет собой сахарозу или углевод,содержащий одну или более молекул фруктозы. 6. Паста по п.п.1 или 2, отличающаяся тем, что углеродистый графитовый материал (В) выбран из антрацита,графита,которые могут быть кальцинированными(не обязательно),предпочтительно, электрокальцинированного и/или кальцинированного антрацита и/или графита, более предпочтительно,электрокальцинированного антрацита. 7. Способ для приготовления пасты,определенной согласно любому из п.п.1-6,включающий в себя перемешивание при 60-90 С,при взбалтывании, углеводов, воды и/или ПЭГ,тонкоизмельченного порошка графита и/или антрацита и необязательных добавок, как определено в п.п.1-6, до получения смеси,представляющей собой флюид в горячем состоянии и полутвердое или твердое вещество в остывшем состоянии, с получением тем самым упомянутой смеси (А)- добавление упомянутой смеси (А) к упомянутому углеродистому материалу (В), при взбалтывании или замешивании, до получения гомогенной пасты. 8. Способ для приготовления ферросплавов в дуговой печи сопротивления с погруженной дугой,включающий в себя- наполнение контейнера пастой, определенной согласно любому из п.п.1-7 до заданного уровня- загрузку упомянутой печи минеральной шихтой- опускание упомянутого контейнера вниз, на уровень вблизи к поверхности шихты, и подачу электричества в форме электрической дуги, так чтобы происходило расплавление шихты и отверждение электродной пасты внутри контейнера- добавление дополнительной пасты в контейнер,до достижения исходного уровня упомянутой пасты. 9. Электрод,предпочтительно,самоспекающийся электрод Седерберга,получаемый из пасты, определенной согласно любому из п.п.1-6, на стадии отверждения указанной пасты в электротермическом способе согласно п.8. 10. Применение пасты, определенной согласно любому из п.п.1-6, в электротермических способах получения металлических материалов,предпочтительно, ферросплавов. 11. Применение смеси (А), определенной согласно любому из п.п.1-6, в электротермических способах получения металлических материалов,предпочтительно, ферросплавов. 12. Применение пасты (А)(В), определенной согласно любому из п.п.1-6, при приготовлении предварительно спеченных электродов Седерберга. 13. Применение смеси (А), определенной согласно любому из п.п.1-6, при приготовлении предварительно спеченных электродов Седерберга.
