Паста для предварительной обработки скважинного фильтра

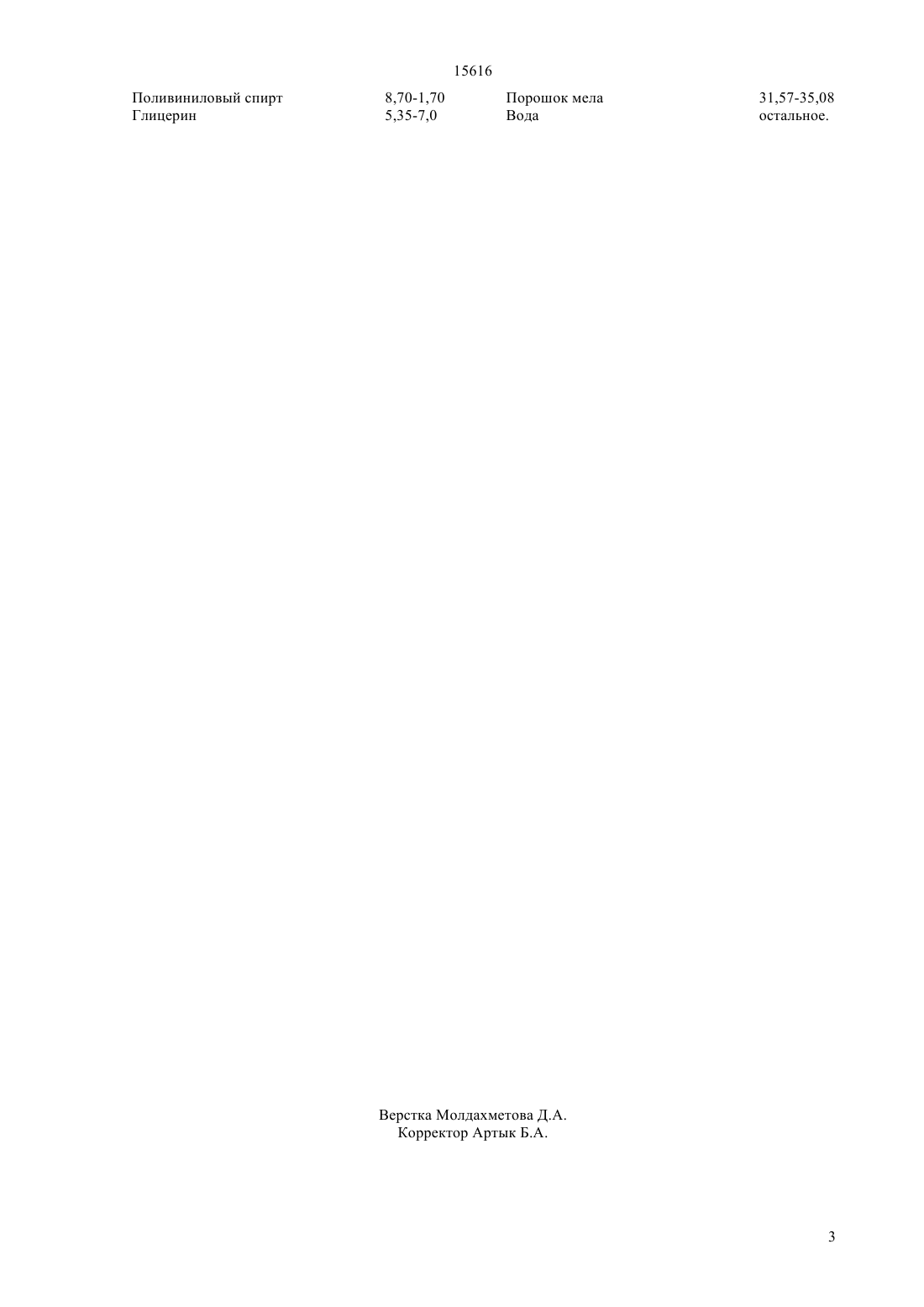

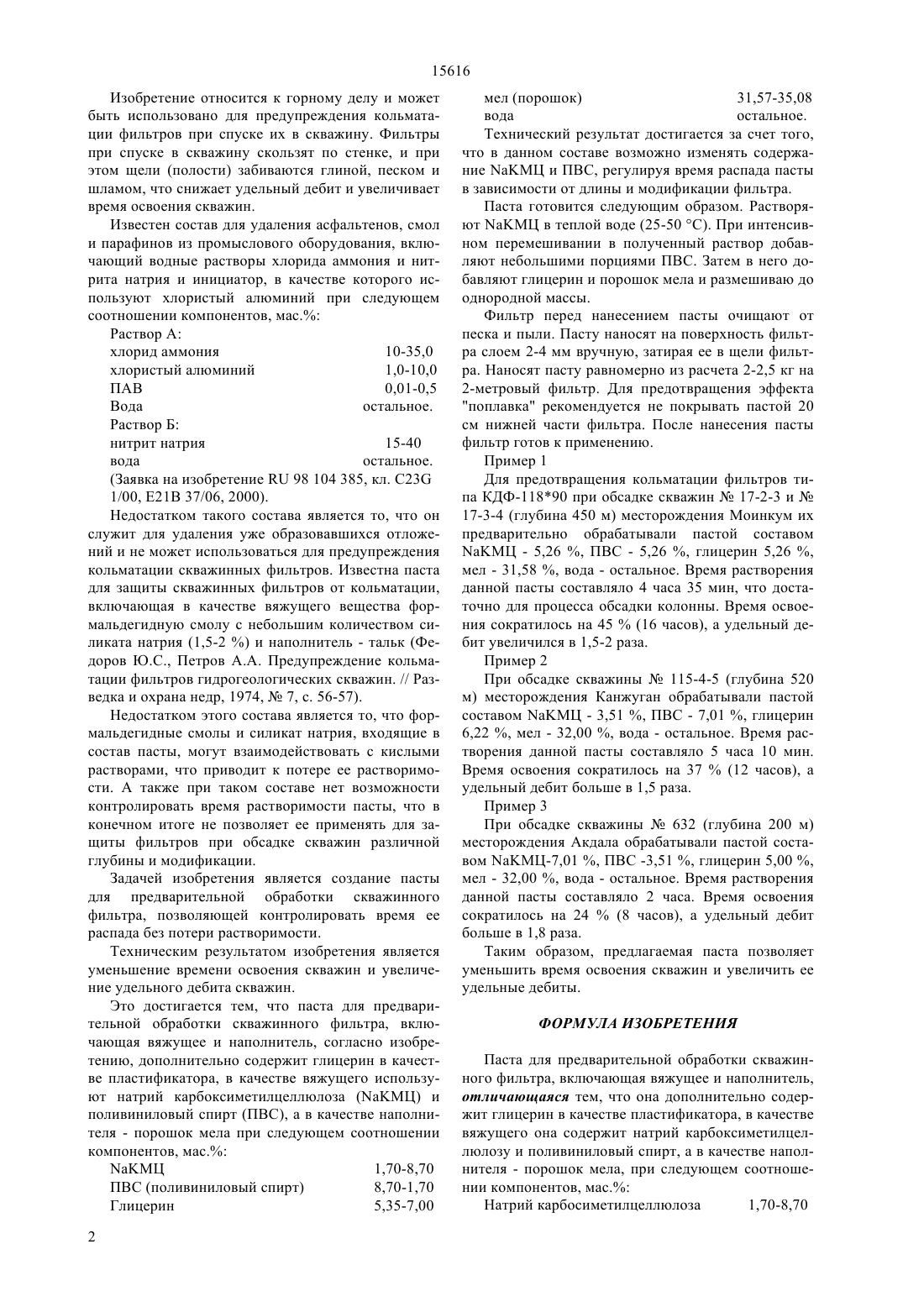

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ Техническим результатом изобретения является уменьшение времени освоения скважин и увеличение удельного дебита скважин. Это достигается тем, что паста для предварительной обработки скважинного фильтра, включающая вяжущее и наполнитель, согласно изобретению, дополнительно содержит глицерин в качестве пластификатора, в качестве вяжущего используют натрий карбоксиметилцеллюлозы и поливиниловый спирт, а в качестве наполнителя - порошок мела при следующем соотношении компонентов, мас. натрий карбоксиметилцеллюлозы 1,70-8,70 поливиниловый спирт 8,70-1,70 глицерин 5,35-7,00 порошок мела 31,57-35,08 вода остальное.(72) Жатканбаев Ерлан Ержанович Жатканбаева Жанна Каланбековна Бегун Анатолий Данилович Кенжибаев Ертуган Бердалиевич Шияпов Рашид Темиргалиевич(73) Акционерное общество Национальная атомная компания Казатомпром , Товарищество с ограниченной ответственностью Институт высоких технологий(56) Федоров Ю.С., Петров А.А. Предупреждение кольматации фильтров гидрогеологических скважин, - Разведка и охрана недр. 1974,7, с.56-57.(54) ПАСТА ДЛЯ ПРЕДВАРИТЕЛЬНОЙ ОБРАБОТКИ СКВАЖИННОГО ФИЛЬТРА(57) Изобретение относится к горному делу и может быть использовано для предупреждения кольматации фильтров при спуске их в скважину. 15616 Изобретение относится к горному делу и может быть использовано для предупреждения кольматации фильтров при спуске их в скважину. Фильтры при спуске в скважину скользят по стенке, и при этом щели (полости) забиваются глиной, песком и шламом, что снижает удельный дебит и увеличивает время освоения скважин. Известен состав для удаления асфальтенов, смол и парафинов из промыслового оборудования, включающий водные растворы хлорида аммония и нитрита натрия и инициатор, в качестве которого используют хлористый алюминий при следующем соотношении компонентов, мас. Раствор А хлорид аммония 10-35,0 хлористый алюминий 1,0-10,0 ПАВ 0,01-0,5 Вода остальное. Раствор Б нитрит натрия 15-40 вода остальное.(Заявка на изобретение 98 104 385, кл. 23 1/00, Е 21 В 37/06, 2000). Недостатком такого состава является то, что он служит для удаления уже образовавшихся отложений и не может использоваться для предупреждения кольматации скважинных фильтров. Известна паста для защиты скважинных фильтров от кольматации,включающая в качестве вяжущего вещества формальдегидную смолу с небольшим количеством силиката натрия (1,5-2 ) и наполнитель - тальк (Федоров Ю.С., Петров А.А. Предупреждение кольматации фильтров гидрогеологических скважин. // Разведка и охрана недр, 1974,7, с. 56-57). Недостатком этого состава является то, что формальдегидные смолы и силикат натрия, входящие в состав пасты, могут взаимодействовать с кислыми растворами, что приводит к потере ее растворимости. А также при таком составе нет возможности контролировать время растворимости пасты, что в конечном итоге не позволяет ее применять для защиты фильтров при обсадке скважин различной глубины и модификации. Задачей изобретения является создание пасты для предварительной обработки скважинного фильтра, позволяющей контролировать время ее распада без потери растворимости. Техническим результатом изобретения является уменьшение времени освоения скважин и увеличение удельного дебита скважин. Это достигается тем, что паста для предварительной обработки скважинного фильтра, включающая вяжущее и наполнитель, согласно изобретению, дополнительно содержит глицерин в качестве пластификатора, в качестве вяжущего используют натрий карбоксиметилцеллюлоза (Ц) и поливиниловый спирт (ПВС), а в качестве наполнителя - порошок мела при следующем соотношении компонентов, мас. Ц 1,70-8,70 ПВС (поливиниловый спирт) 8,70-1,70 Глицерин 5,35-7,00 2 мел (порошок) 31,57-35,08 вода остальное. Технический результат достигается за счет того,что в данном составе возможно изменять содержание Ц и ПВС, регулируя время распада пасты в зависимости от длины и модификации фильтра. Паста готовится следующим образом. Растворяют Ц в теплой воде (25-50 С). При интенсивном перемешивании в полученный раствор добавляют небольшими порциями ПВС. Затем в него добавляют глицерин и порошок мела и размешиваю до однородной массы. Фильтр перед нанесением пасты очищают от песка и пыли. Пасту наносят на поверхность фильтра слоем 2-4 мм вручную, затирая ее в щели фильтра. Наносят пасту равномерно из расчета 2-2,5 кг на 2-метровый фильтр. Для предотвращения эффекта поплавка рекомендуется не покрывать пастой 20 см нижней части фильтра. После нанесения пасты фильтр готов к применению. Пример 1 Для предотвращения кольматации фильтров типа КДФ-11890 при обсадке скважин 17-2-3 и 17-3-4 (глубина 450 м) месторождения Моинкум их предварительно обрабатывали пастой составом Ц - 5,26 , ПВС - 5,26 , глицерин 5,26 ,мел - 31,58 , вода - остальное. Время растворения данной пасты составляло 4 часа 35 мин, что достаточно для процесса обсадки колонны. Время освоения сократилось на 45(16 часов), а удельный дебит увеличился в 1,5-2 раза. Пример 2 При обсадке скважины 115-4-5 (глубина 520 м) месторождения Канжуган обрабатывали пастой составом Ц - 3,51 , ПВС - 7,01 , глицерин 6,22 , мел - 32,00 , вода - остальное. Время растворения данной пасты составляло 5 часа 10 мин. Время освоения сократилось на 37(12 часов), а удельный дебит больше в 1,5 раза. Пример 3 При обсадке скважины 632 (глубина 200 м) месторождения Акдала обрабатывали пастой составом Ц-7,01 , ПВС -3,51 , глицерин 5,00 ,мел - 32,00 , вода - остальное. Время растворения данной пасты составляло 2 часа. Время освоения сократилось на 24(8 часов), а удельный дебит больше в 1,8 раза. Таким образом, предлагаемая паста позволяет уменьшить время освоения скважин и увеличить ее удельные дебиты. ФОРМУЛА ИЗОБРЕТЕНИЯ Паста для предварительной обработки скважинного фильтра, включающая вяжущее и наполнитель,отличающаяся тем, что она дополнительно содержит глицерин в качестве пластификатора, в качестве вяжущего она содержит натрий карбоксиметилцеллюлозу и поливиниловый спирт, а в качестве наполнителя - порошок мела, при следующем соотношении компонентов, мас. Натрий карбосиметилцеллюлоза 1,70-8,70
