Направляющая система для анодов и/или катодов в ячейках для производства металлов электролизом, вертикальная направляющая для электродов, соединительное колено, нижняя горизонтальная направляющая электродов и наружная установка совмещения электродов, входящие в систему

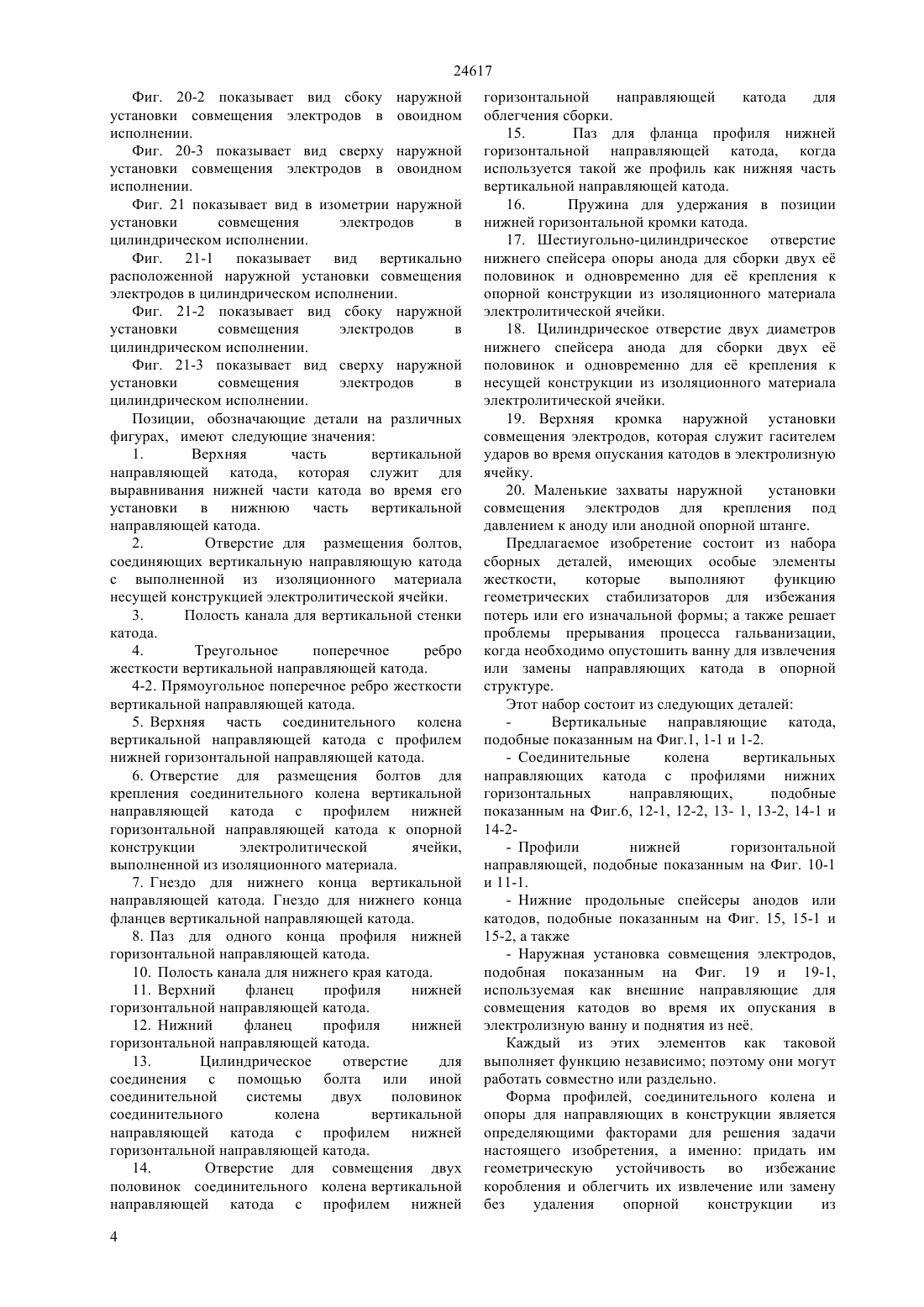

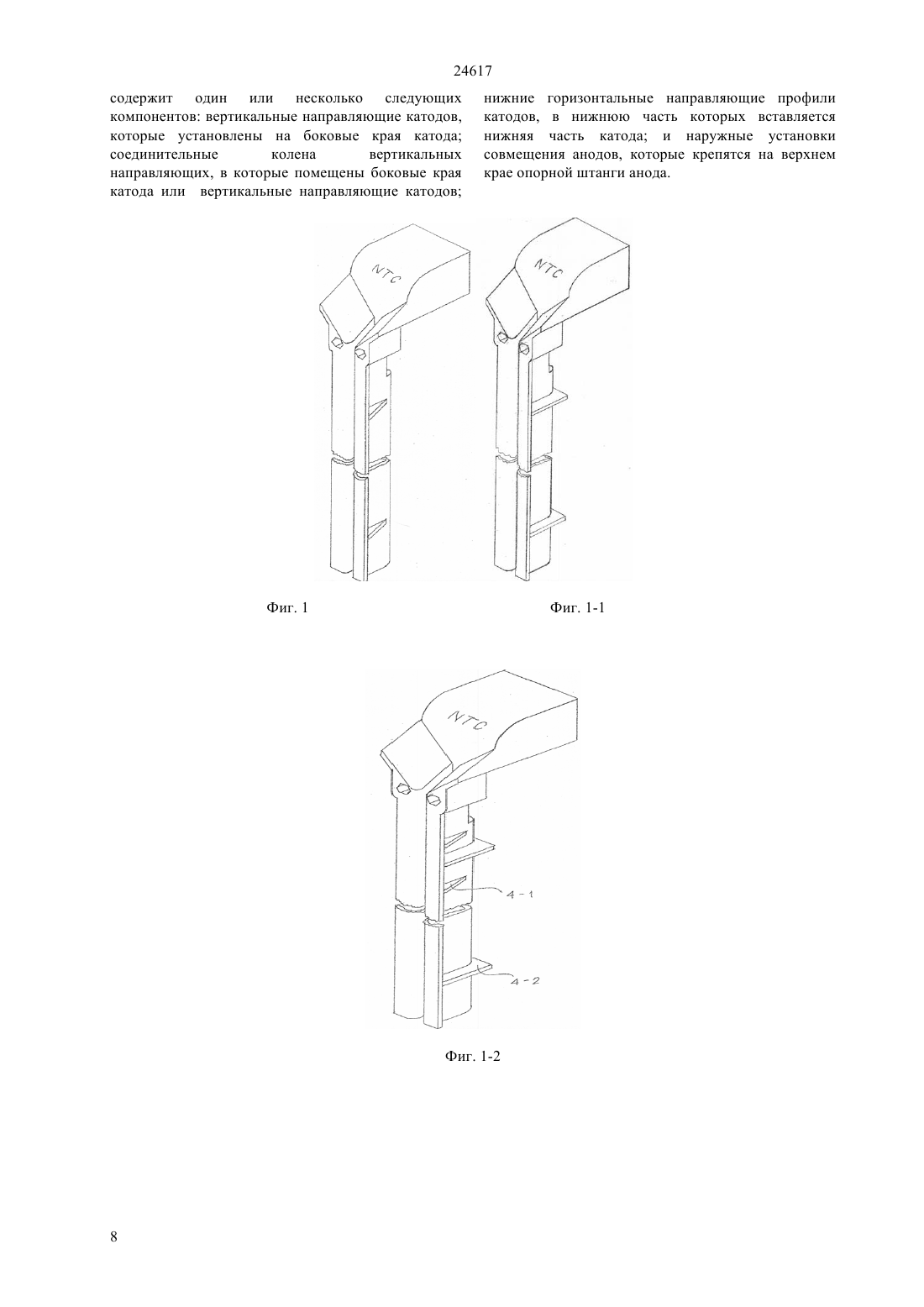

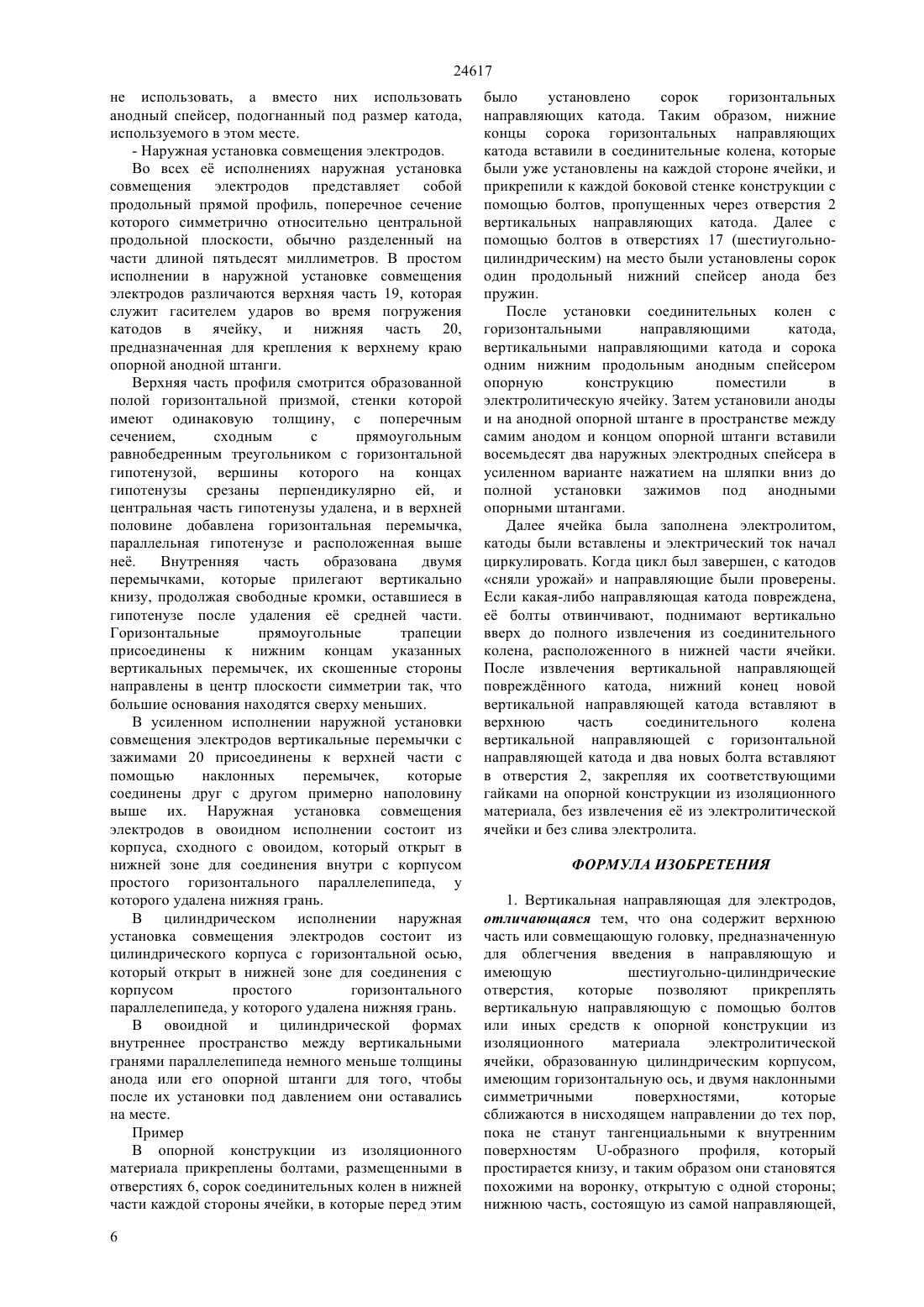

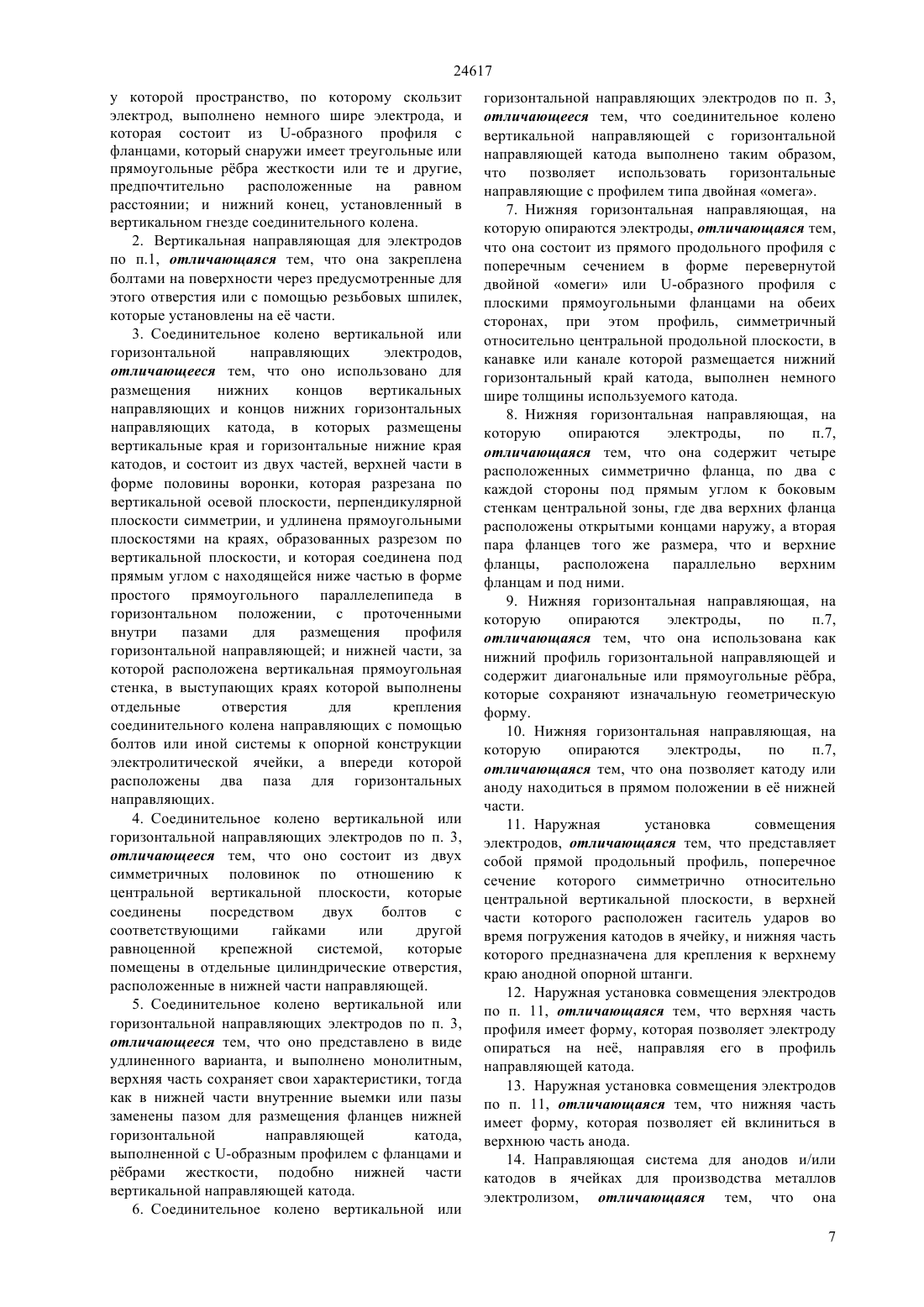

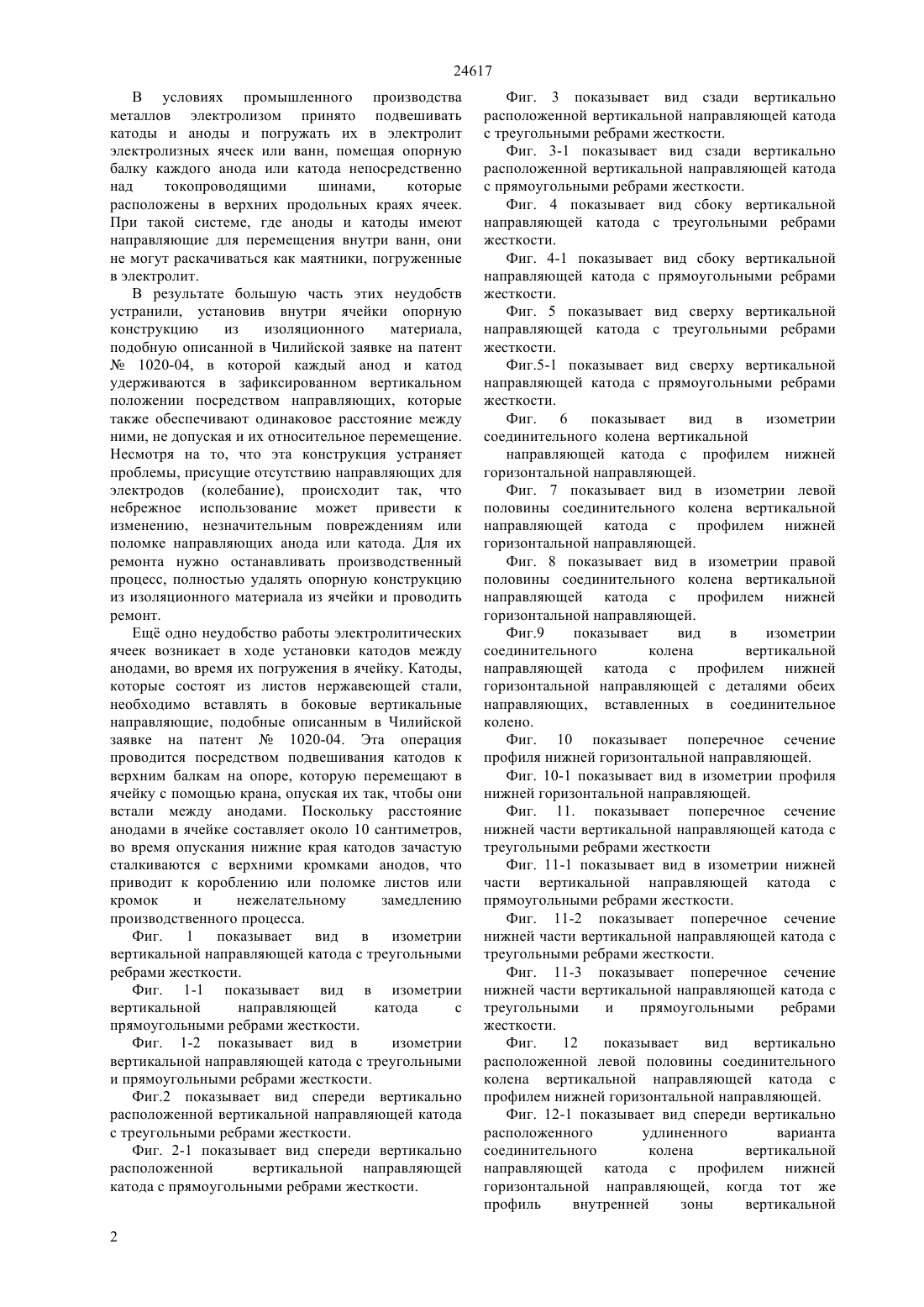

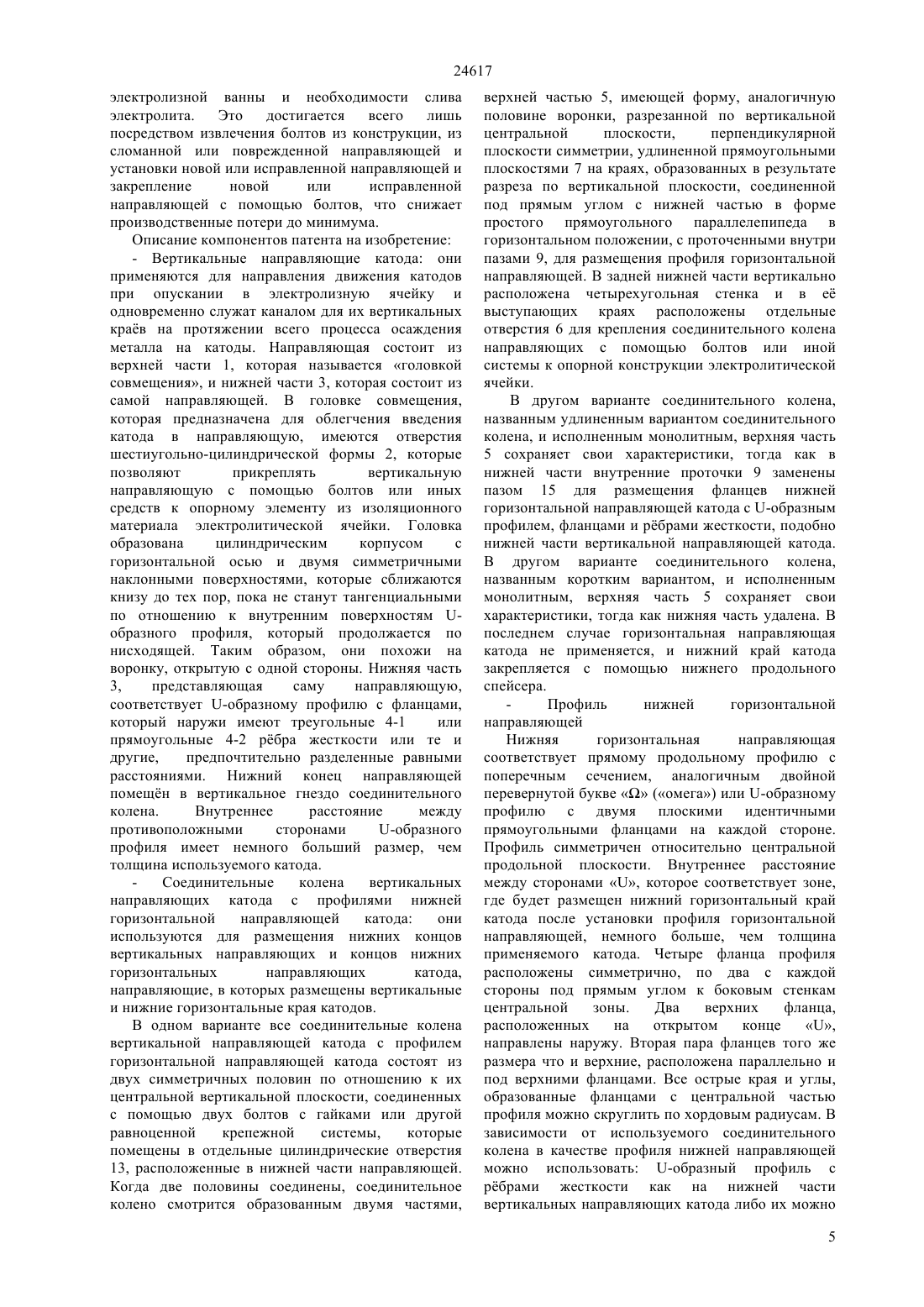

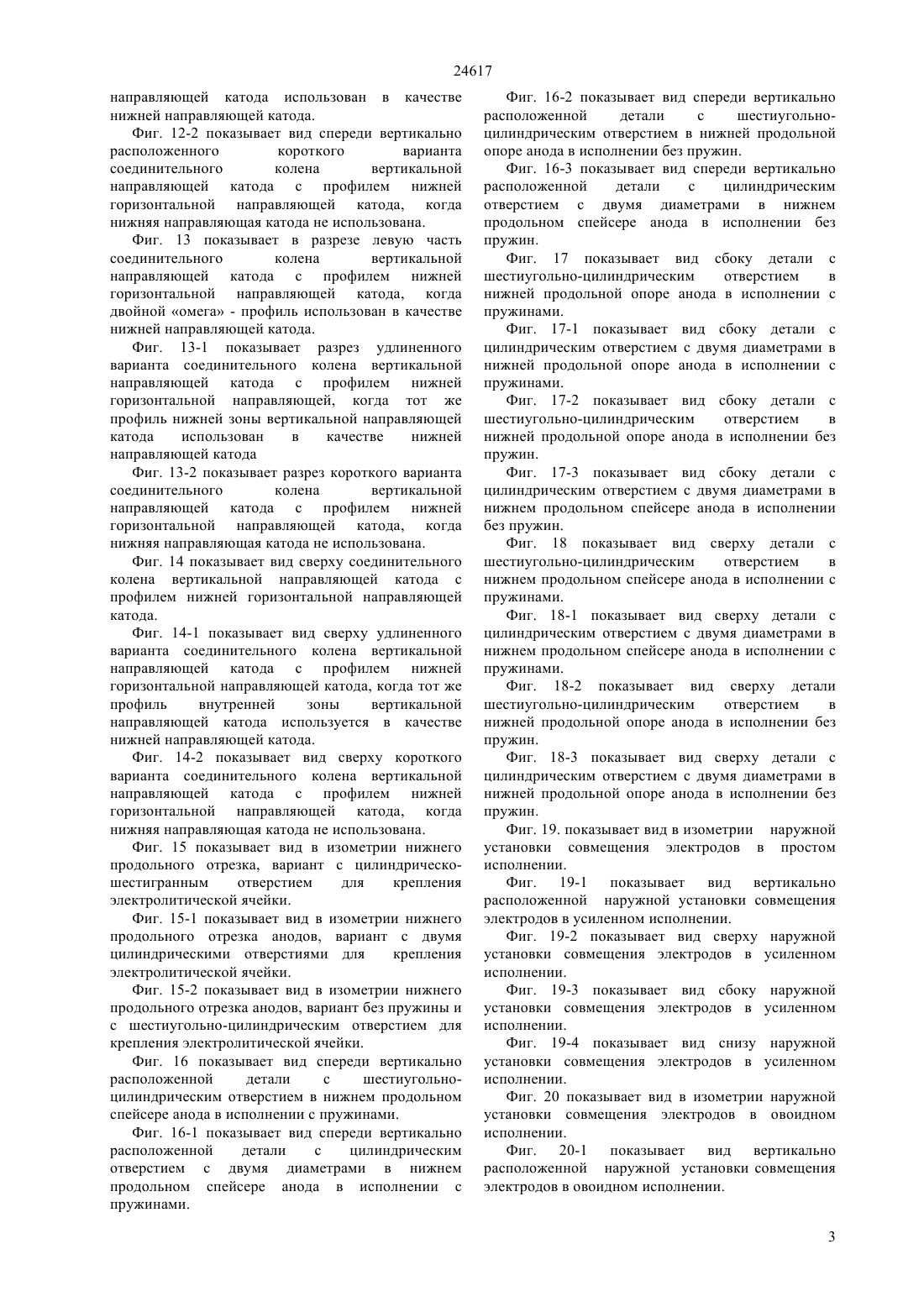

(51) 25 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ вертикальными направляющими для удержания катодов и анодов внутри ячеек в течение производственного процесса. Несмотря на то, что указанная система решает несколько проблем, однако когда по каким -либо причинам требуется ремонт направляющих, то приходится ждать окончания процесса, извлекать все аноды и катоды, сливать электролит и извлекать опорную конструкцию ячейки. Это приводит к простоям и производственным потерям. Настоящее изобретение предлагает набор отдельных деталей или частей,имеющих определенную форму, которые можно собирать и разбирать, что позволяет каждой из них работать независимо в составе изобретенного устройства для установки электродов в ячейках для электролиза металлов. Предлагаемое изобретение помогает избежать остановки производственного процесса электролиза по причине поломок или выхода из строя направляющей электрода. Таким образом,изобретение вносит вклад в технологию производства, придавая ему непрерывность, ускоряя его и при этом продлевая срок службы анодов и катодов, поскольку теперь нет необходимости сливать электролит, извлекать для ремонта направляющую конструкцию, исправлять или заменять направляющую с опасностью ухудшения качества электродов.(73) Нью Тек Копэ С.А.(74) Болотов Юрий Альбертович Кульжамбекова Сауле Даниаровна Шатрова Елена Геннадьевна Бутабаева Джаннета Жалоловна(54) НАПРАВЛЯЮЩАЯ СИСТЕМА ДЛЯ АНОДОВ И/ИЛИ КАТОДОВ В ЯЧЕЙКАХ ДЛЯ ПРОИЗВОДСТВА МЕТАЛЛОВ ЭЛЕКТРОЛИЗОМ,ВЕРТИКАЛЬНАЯ НАПРАВЛЯЮЩАЯ ДЛЯ ЭЛЕКТРОДОВ,СОЕДИНИТЕЛЬНОЕ КОЛЕНО,НИЖНЯЯ ГОРИЗОНТАЛЬНАЯ НАПРАВЛЯЮЩАЯ ЭЛЕКТРОДОВ И НАРУЖНАЯ УСТАНОВКА СОВМЕЩЕНИЯ ЭЛЕКТРОДОВ, ВХОДЯЩИЕ В СИСТЕМУ(57) В последнее время в электролизном производстве металлов применяются опорные конструкции из изоляционного материала с 24617 В условиях промышленного производства металлов электролизом принято подвешивать катоды и аноды и погружать их в электролит электролизных ячеек или ванн, помещая опорную балку каждого анода или катода непосредственно над токопроводящими шинами,которые расположены в верхних продольных краях ячеек. При такой системе, где аноды и катоды имеют направляющие для перемещения внутри ванн, они не могут раскачиваться как маятники, погруженные в электролит. В результате большую часть этих неудобств устранили, установив внутри ячейки опорную конструкцию из изоляционного материала,подобную описанной в Чилийской заявке на патент 1020-04, в которой каждый анод и катод удерживаются в зафиксированном вертикальном положении посредством направляющих, которые также обеспечивают одинаковое расстояние между ними, не допуская и их относительное перемещение. Несмотря на то, что эта конструкция устраняет проблемы, присущие отсутствию направляющих для электродов (колебание), происходит так, что небрежное использование может привести к изменению, незначительным повреждениям или поломке направляющих анода или катода. Для их ремонта нужно останавливать производственный процесс, полностью удалять опорную конструкцию из изоляционного материала из ячейки и проводить ремонт. Ещ одно неудобство работы электролитических ячеек возникает в ходе установки катодов между анодами, во время их погружения в ячейку. Катоды,которые состоят из листов нержавеющей стали,необходимо вставлять в боковые вертикальные направляющие, подобные описанным в Чилийской заявке на патент 1020-04. Эта операция проводится посредством подвешивания катодов к верхним балкам на опоре, которую перемещают в ячейку с помощью крана, опуская их так, чтобы они встали между анодами. Поскольку расстояние анодами в ячейке составляет около 10 сантиметров,во время опускания нижние края катодов зачастую сталкиваются с верхними кромками анодов, что приводит к короблению или поломке листов или кромок и нежелательному замедлению производственного процесса. Фиг. 1 показывает вид в изометрии вертикальной направляющей катода с треугольными ребрами жесткости. Фиг. 1-1 показывает вид в изометрии вертикальной направляющей катода с прямоугольными ребрами жесткости. Фиг. 1-2 показывает вид в изометрии вертикальной направляющей катода с треугольными и прямоугольными ребрами жесткости. Фиг.2 показывает вид спереди вертикально расположенной вертикальной направляющей катода с треугольными ребрами жесткости. Фиг. 2-1 показывает вид спереди вертикально расположенной вертикальной направляющей катода с прямоугольными ребрами жесткости. 2 Фиг. 3 показывает вид сзади вертикально расположенной вертикальной направляющей катода с треугольными ребрами жесткости. Фиг. 3-1 показывает вид сзади вертикально расположенной вертикальной направляющей катода с прямоугольными ребрами жесткости. Фиг. 4 показывает вид сбоку вертикальной направляющей катода с треугольными ребрами жесткости. Фиг. 4-1 показывает вид сбоку вертикальной направляющей катода с прямоугольными ребрами жесткости. Фиг. 5 показывает вид сверху вертикальной направляющей катода с треугольными ребрами жесткости. Фиг.5-1 показывает вид сверху вертикальной направляющей катода с прямоугольными ребрами жесткости. Фиг. 6 показывает вид в изометрии соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей. Фиг. 7 показывает вид в изометрии левой половины соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей. Фиг. 8 показывает вид в изометрии правой половины соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей. Фиг.9 показывает вид в изометрии соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей с деталями обеих направляющих, вставленных в соединительное колено. Фиг. 10 показывает поперечное сечение профиля нижней горизонтальной направляющей. Фиг. 10-1 показывает вид в изометрии профиля нижней горизонтальной направляющей. Фиг. 11. показывает поперечное сечение нижней части вертикальной направляющей катода с треугольными ребрами жесткости Фиг. 11-1 показывает вид в изометрии нижней части вертикальной направляющей катода с прямоугольными ребрами жесткости. Фиг. 11-2 показывает поперечное сечение нижней части вертикальной направляющей катода с треугольными ребрами жесткости. Фиг. 11-3 показывает поперечное сечение нижней части вертикальной направляющей катода с треугольными и прямоугольными ребрами жесткости. Фиг. 12 показывает вид вертикально расположенной левой половины соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей. Фиг. 12-1 показывает вид спереди вертикально расположенного удлиненного варианта соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей, когда тот же профиль внутренней зоны вертикальной 24617 направляющей катода использован в качестве нижней направляющей катода. Фиг. 12-2 показывает вид спереди вертикально расположенного короткого варианта соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей катода, когда нижняя направляющая катода не использована. Фиг. 13 показывает в разрезе левую часть соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей катода, когда двойной омега - профиль использован в качестве нижней направляющей катода. Фиг. 13-1 показывает разрез удлиненного варианта соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей, когда тот же профиль нижней зоны вертикальной направляющей катода использован в качестве нижней направляющей катода Фиг. 13-2 показывает разрез короткого варианта соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей катода, когда нижняя направляющая катода не использована. Фиг. 14 показывает вид сверху соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей катода. Фиг. 14-1 показывает вид сверху удлиненного варианта соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей катода, когда тот же профиль внутренней зоны вертикальной направляющей катода используется в качестве нижней направляющей катода. Фиг. 14-2 показывает вид сверху короткого варианта соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей катода, когда нижняя направляющая катода не использована. Фиг. 15 показывает вид в изометрии нижнего продольного отрезка, вариант с цилиндрическошестигранным отверстием для крепления электролитической ячейки. Фиг. 15-1 показывает вид в изометрии нижнего продольного отрезка анодов, вариант с двумя цилиндрическими отверстиями для крепления электролитической ячейки. Фиг. 15-2 показывает вид в изометрии нижнего продольного отрезка анодов, вариант без пружины и с шестиугольно-цилиндрическим отверстием для крепления электролитической ячейки. Фиг. 16 показывает вид спереди вертикально расположенной детали с шестиугольноцилиндрическим отверстием в нижнем продольном спейсере анода в исполнении с пружинами. Фиг. 16-1 показывает вид спереди вертикально расположенной детали с цилиндрическим отверстием с двумя диаметрами в нижнем продольном спейсере анода в исполнении с пружинами. Фиг. 16-2 показывает вид спереди вертикально расположенной детали с шестиугольноцилиндрическим отверстием в нижней продольной опоре анода в исполнении без пружин. Фиг. 16-3 показывает вид спереди вертикально расположенной детали с цилиндрическим отверстием с двумя диаметрами в нижнем продольном спейсере анода в исполнении без пружин. Фиг. 17 показывает вид сбоку детали с шестиугольно-цилиндрическим отверстием в нижней продольной опоре анода в исполнении с пружинами. Фиг. 17-1 показывает вид сбоку детали с цилиндрическим отверстием с двумя диаметрами в нижней продольной опоре анода в исполнении с пружинами. Фиг. 17-2 показывает вид сбоку детали с шестиугольно-цилиндрическим отверстием в нижней продольной опоре анода в исполнении без пружин. Фиг. 17-3 показывает вид сбоку детали с цилиндрическим отверстием с двумя диаметрами в нижнем продольном спейсере анода в исполнении без пружин. Фиг. 18 показывает вид сверху детали с шестиугольно-цилиндрическим отверстием в нижнем продольном спейсере анода в исполнении с пружинами. Фиг. 18-1 показывает вид сверху детали с цилиндрическим отверстием с двумя диаметрами в нижнем продольном спейсере анода в исполнении с пружинами. Фиг. 18-2 показывает вид сверху детали шестиугольно-цилиндрическим отверстием в нижней продольной опоре анода в исполнении без пружин. Фиг. 18-3 показывает вид сверху детали с цилиндрическим отверстием с двумя диаметрами в нижней продольной опоре анода в исполнении без пружин. Фиг. 19. показывает вид в изометрии наружной установки совмещения электродов в простом исполнении. Фиг. 19-1 показывает вид вертикально расположенной наружной установки совмещения электродов в усиленном исполнении. Фиг. 19-2 показывает вид сверху наружной установки совмещения электродов в усиленном исполнении. Фиг. 19-3 показывает вид сбоку наружной установки совмещения электродов в усиленном исполнении. Фиг. 19-4 показывает вид снизу наружной установки совмещения электродов в усиленном исполнении. Фиг. 20 показывает вид в изометрии наружной установки совмещения электродов в овоидном исполнении. Фиг. 20-1 показывает вид вертикально расположенной наружной установки совмещения электродов в овоидном исполнении. 3 24617 Фиг. 20-2 показывает вид сбоку наружной установки совмещения электродов в овоидном исполнении. Фиг. 20-3 показывает вид сверху наружной установки совмещения электродов в овоидном исполнении. Фиг. 21 показывает вид в изометрии наружной установки совмещения электродов в цилиндрическом исполнении. Фиг. 21-1 показывает вид вертикально расположенной наружной установки совмещения электродов в цилиндрическом исполнении. Фиг. 21-2 показывает вид сбоку наружной установки совмещения электродов в цилиндрическом исполнении. Фиг. 21-3 показывает вид сверху наружной установки совмещения электродов в цилиндрическом исполнении. Позиции, обозначающие детали на различных фигурах, имеют следующие значения 1. Верхняя часть вертикальной направляющей катода, которая служит для выравнивания нижней части катода во время его установки в нижнюю часть вертикальной направляющей катода. 2. Отверстие для размещения болтов,соединяющих вертикальную направляющую катода с выполненной из изоляционного материала несущей конструкцией электролитической ячейки. 3. Полость канала для вертикальной стенки катода. 4. Треугольное поперечное ребро жесткости вертикальной направляющей катода. 4-2. Прямоугольное поперечное ребро жесткости вертикальной направляющей катода. 5. Верхняя часть соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей катода. 6. Отверстие для размещения болтов для крепления соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей катода к опорной конструкции электролитической ячейки,выполненной из изоляционного материала. 7. Гнездо для нижнего конца вертикальной направляющей катода. Гнездо для нижнего конца фланцев вертикальной направляющей катода. 8. Паз для одного конца профиля нижней горизонтальной направляющей катода. 10. Полость канала для нижнего края катода. 11. Верхний фланец профиля нижней горизонтальной направляющей катода. 12. Нижний фланец профиля нижней горизонтальной направляющей катода. 13. Цилиндрическое отверстие для соединения с помощью болта или иной соединительной системы двух половинок соединительного колена вертикальной направляющей катода с профилем нижней горизонтальной направляющей катода. 14. Отверстие для совмещения двух половинок соединительного колена вертикальной направляющей катода с профилем нижней 4 горизонтальной направляющей катода для облегчения сборки. 15. Паз для фланца профиля нижней горизонтальной направляющей катода, когда используется такой же профиль как нижняя часть вертикальной направляющей катода. 16. Пружина для удержания в позиции нижней горизонтальной кромки катода. 17. Шестиугольно-цилиндрическое отверстие нижнего спейсера опоры анода для сборки двух е половинок и одновременно для е крепления к опорной конструкции из изоляционного материала электролитической ячейки. 18. Цилиндрическое отверстие двух диаметров нижнего спейсера анода для сборки двух е половинок и одновременно для е крепления к несущей конструкции из изоляционного материала электролитической ячейки. 19. Верхняя кромка наружной установки совмещения электродов, которая служит гасителем ударов во время опускания катодов в электролизную ячейку. 20. Маленькие захваты наружной установки совмещения электродов для крепления под давлением к аноду или анодной опорной штанге. Предлагаемое изобретение состоит из набора сборных деталей, имеющих особые элементы жесткости,которые выполняют функцию геометрических стабилизаторов для избежания потерь или его изначальной формы а также решает проблемы прерывания процесса гальванизации,когда необходимо опустошить ванну для извлечения или замены направляющих катода в опорной структуре. Этот набор состоит из следующих деталей Вертикальные направляющие катода,подобные показанным на Фиг.1, 1-1 и 1-2.- Соединительные колена вертикальных направляющих катода с профилями нижних горизонтальных направляющих,подобные показанным на Фиг.6, 12-1, 12-2, 13- 1, 13-2, 14-1 и 14-2- Профили нижней горизонтальной направляющей, подобные показанным на Фиг. 10-1 и 11-1.- Нижние продольные спейсеры анодов или катодов, подобные показанным на Фиг. 15, 15-1 и 15-2, а также- Наружная установка совмещения электродов,подобная показанным на Фиг. 19 и 19-1,используемая как внешние направляющие для совмещения катодов во время их опускания в электролизную ванну и поднятия из не. Каждый из этих элементов как таковой выполняет функцию независимо поэтому они могут работать совместно или раздельно. Форма профилей, соединительного колена и опоры для направляющих в конструкции является определяющими факторами для решения задачи настоящего изобретения, а именно придать им геометрическую устойчивость во избежание коробления и облегчить их извлечение или замену без удаления опорной конструкции из 24617 электролизной ванны и необходимости слива электролита. Это достигается всего лишь посредством извлечения болтов из конструкции, из сломанной или поврежденной направляющей и установки новой или исправленной направляющей и закрепление новой или исправленной направляющей с помощью болтов, что снижает производственные потери до минимума. Описание компонентов патента на изобретение- Вертикальные направляющие катода они применяются для направления движения катодов при опускании в электролизную ячейку и одновременно служат каналом для их вертикальных крав на протяжении всего процесса осаждения металла на катоды. Направляющая состоит из верхней части 1, которая называется головкой совмещения, и нижней части 3, которая состоит из самой направляющей. В головке совмещения,которая предназначена для облегчения введения катода в направляющую, имеются отверстия шестиугольно-цилиндрической формы 2, которые позволяют прикреплять вертикальную направляющую с помощью болтов или иных средств к опорному элементу из изоляционного материала электролитической ячейки. Головка образована цилиндрическим корпусом с горизонтальной осью и двумя симметричными наклонными поверхностями, которые сближаются книзу до тех пор, пока не станут тангенциальными по отношению к внутренним поверхностям образного профиля, который продолжается по нисходящей. Таким образом, они похожи на воронку, открытую с одной стороны. Нижняя часть 3,представляющая саму направляющую,соответствует -образному профилю с фланцами,который наружи имеют треугольные 4-1 или прямоугольные 4-2 рбра жесткости или те и другие,предпочтительно разделенные равными расстояниями. Нижний конец направляющей помещн в вертикальное гнездо соединительного колена. Внутреннее расстояние между противоположными сторонами-образного профиля имеет немного больший размер, чем толщина используемого катода. Соединительные колена вертикальных направляющих катода с профилями нижней горизонтальной направляющей катода они используются для размещения нижних концов вертикальных направляющих и концов нижних горизонтальных направляющих катода,направляющие, в которых размещены вертикальные и нижние горизонтальные края катодов. В одном варианте все соединительные колена вертикальной направляющей катода с профилем горизонтальной направляющей катода состоят из двух симметричных половин по отношению к их центральной вертикальной плоскости, соединенных с помощью двух болтов с гайками или другой равноценной крепежной системы,которые помещены в отдельные цилиндрические отверстия 13, расположенные в нижней части направляющей. Когда две половины соединены, соединительное колено смотрится образованным двумя частями, верхней частью 5, имеющей форму, аналогичную половине воронки, разрезанной по вертикальной центральной плоскости,перпендикулярной плоскости симметрии, удлиненной прямоугольными плоскостями 7 на краях, образованных в результате разреза по вертикальной плоскости, соединенной под прямым углом с нижней частью в форме простого прямоугольного параллелепипеда в горизонтальном положении, с проточенными внутри пазами 9, для размещения профиля горизонтальной направляющей. В задней нижней части вертикально расположена четырехугольная стенка и в е выступающих краях расположены отдельные отверстия 6 для крепления соединительного колена направляющих с помощью болтов или иной системы к опорной конструкции электролитической ячейки. В другом варианте соединительного колена,названным удлиненным вариантом соединительного колена, и исполненным монолитным, верхняя часть 5 сохраняет свои характеристики, тогда как в нижней части внутренние проточки 9 заменены пазом 15 для размещения фланцев нижней горизонтальной направляющей катода с -образным профилем, фланцами и рбрами жесткости, подобно нижней части вертикальной направляющей катода. В другом варианте соединительного колена,названным коротким вариантом, и исполненным монолитным, верхняя часть 5 сохраняет свои характеристики, тогда как нижняя часть удалена. В последнем случае горизонтальная направляющая катода не применяется, и нижний край катода закрепляется с помощью нижнего продольного спейсера. Профиль нижней горизонтальной направляющей Нижняя горизонтальная направляющая соответствует прямому продольному профилю с поперечным сечением, аналогичным двойной перевернутой букве(омега) или -образному профилю с двумя плоскими идентичными прямоугольными фланцами на каждой стороне. Профиль симметричен относительно центральной продольной плоскости. Внутреннее расстояние между сторонами , которое соответствует зоне,где будет размещен нижний горизонтальный край катода после установки профиля горизонтальной направляющей, немного больше, чем толщина применяемого катода. Четыре фланца профиля расположены симметрично, по два с каждой стороны под прямым углом к боковым стенкам центральной зоны. Два верхних фланца,расположенных на открытом конце,направлены наружу. Вторая пара фланцев того же размера что и верхние, расположена параллельно и под верхними фланцами. Все острые края и углы,образованные фланцами с центральной частью профиля можно скруглить по хордовым радиусам. В зависимости от используемого соединительного колена в качестве профиля нижней направляющей можно использовать -образный профиль с рбрами жесткости как на нижней части вертикальных направляющих катода либо их можно 5 24617 не использовать, а вместо них использовать анодный спейсер, подогнанный под размер катода,используемого в этом месте.- Наружная установка совмещения электродов. Во всех е исполнениях наружная установка совмещения электродов представляет собой продольный прямой профиль, поперечное сечение которого симметрично относительно центральной продольной плоскости, обычно разделенный на части длиной пятьдесят миллиметров. В простом исполнении в наружной установке совмещения электродов различаются верхняя часть 19, которая служит гасителем ударов во время погружения катодов в ячейку, и нижняя часть 20,предназначенная для крепления к верхнему краю опорной анодной штанги. Верхняя часть профиля смотрится образованной полой горизонтальной призмой, стенки которой имеют одинаковую толщину, с поперечным сечением,сходным с прямоугольным равнобедренным треугольником с горизонтальной гипотенузой, вершины которого на концах гипотенузы срезаны перпендикулярно ей, и центральная часть гипотенузы удалена, и в верхней половине добавлена горизонтальная перемычка,параллельная гипотенузе и расположенная выше не. Внутренняя часть образована двумя перемычками, которые прилегают вертикально книзу, продолжая свободные кромки, оставшиеся в гипотенузе после удаления е средней части. Горизонтальные прямоугольные трапеции присоединены к нижним концам указанных вертикальных перемычек, их скошенные стороны направлены в центр плоскости симметрии так, что большие основания находятся сверху меньших. В усиленном исполнении наружной установки совмещения электродов вертикальные перемычки с зажимами 20 присоединены к верхней части с помощью наклонных перемычек,которые соединены друг с другом примерно наполовину выше их. Наружная установка совмещения электродов в овоидном исполнении состоит из корпуса, сходного с овоидом, который открыт в нижней зоне для соединения внутри с корпусом простого горизонтального параллелепипеда, у которого удалена нижняя грань. В цилиндрическом исполнении наружная установка совмещения электродов состоит из цилиндрического корпуса с горизонтальной осью,который открыт в нижней зоне для соединения с корпусом простого горизонтального параллелепипеда, у которого удалена нижняя грань. В овоидной и цилиндрической формах внутреннее пространство между вертикальными гранями параллелепипеда немного меньше толщины анода или его опорной штанги для того, чтобы после их установки под давлением они оставались на месте. Пример В опорной конструкции из изоляционного материала прикреплены болтами, размещенными в отверстиях 6, сорок соединительных колен в нижней части каждой стороны ячейки, в которые перед этим 6 было установлено сорок горизонтальных направляющих катода. Таким образом, нижние концы сорока горизонтальных направляющих катода вставили в соединительные колена, которые были уже установлены на каждой стороне ячейки, и прикрепили к каждой боковой стенке конструкции с помощью болтов, пропущенных через отверстия 2 вертикальных направляющих катода. Далее с помощью болтов в отверстиях 17 (шестиугольноцилиндрическим) на место были установлены сорок один продольный нижний спейсер анода без пружин. После установки соединительных колен с горизонтальными направляющими катода,вертикальными направляющими катода и сорока одним нижним продольным анодным спейсером опорную конструкцию поместили в электролитическую ячейку. Затем установили аноды и на анодной опорной штанге в пространстве между самим анодом и концом опорной штанги вставили восемьдесят два наружных электродных спейсера в усиленном варианте нажатием на шляпки вниз до полной установки зажимов под анодными опорными штангами. Далее ячейка была заполнена электролитом,катоды были вставлены и электрический ток начал циркулировать. Когда цикл был завершен, с катодов сняли урожай и направляющие были проверены. Если какая-либо направляющая катода повреждена,е болты отвинчивают, поднимают вертикально вверх до полного извлечения из соединительного колена, расположенного в нижней части ячейки. После извлечения вертикальной направляющей поврежднного катода, нижний конец новой вертикальной направляющей катода вставляют в верхнюю часть соединительного колена вертикальной направляющей с горизонтальной направляющей катода и два новых болта вставляют в отверстия 2, закрепляя их соответствующими гайками на опорной конструкции из изоляционного материала, без извлечения е из электролитической ячейки и без слива электролита. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вертикальная направляющая для электродов,отличающаяся тем, что она содержит верхнюю часть или совмещающую головку, предназначенную для облегчения введения в направляющую и имеющую шестиугольно-цилиндрические отверстия,которые позволяют прикреплять вертикальную направляющую с помощью болтов или иных средств к опорной конструкции из изоляционного материала электролитической ячейки, образованную цилиндрическим корпусом,имеющим горизонтальную ось, и двумя наклонными симметричными поверхностями,которые сближаются в нисходящем направлении до тех пор,пока не станут тангенциальными к внутренним поверхностям -образного профиля, который простирается книзу, и таким образом они становятся похожими на воронку, открытую с одной стороны нижнюю часть, состоящую из самой направляющей, 24617 у которой пространство, по которому скользит электрод, выполнено немного шире электрода, и которая состоит из -образного профиля с фланцами, который снаружи имеет треугольные или прямоугольные рбра жесткости или те и другие,предпочтительно расположенные на равном расстоянии и нижний конец, установленный в вертикальном гнезде соединительного колена. 2. Вертикальная направляющая для электродов по п.1, отличающаяся тем, что она закреплена болтами на поверхности через предусмотренные для этого отверстия или с помощью резьбовых шпилек,которые установлены на е части. 3. Соединительное колено вертикальной или горизонтальной направляющих электродов,отличающееся тем, что оно использовано для размещения нижних концов вертикальных направляющих и концов нижних горизонтальных направляющих катода, в которых размещены вертикальные края и горизонтальные нижние края катодов, и состоит из двух частей, верхней части в форме половины воронки, которая разрезана по вертикальной осевой плоскости, перпендикулярной плоскости симметрии, и удлинена прямоугольными плоскостями на краях, образованных разрезом по вертикальной плоскости, и которая соединена под прямым углом с находящейся ниже частью в форме простого прямоугольного параллелепипеда в горизонтальном положении, с проточенными внутри пазами для размещения профиля горизонтальной направляющей и нижней части, за которой расположена вертикальная прямоугольная стенка, в выступающих краях которой выполнены отдельные отверстия для крепления соединительного колена направляющих с помощью болтов или иной системы к опорной конструкции электролитической ячейки, а впереди которой расположены два паза для горизонтальных направляющих. 4. Соединительное колено вертикальной или горизонтальной направляющих электродов по п. 3,отличающееся тем, что оно состоит из двух симметричных половинок по отношению к центральной вертикальной плоскости, которые соединены посредством двух болтов с соответствующими гайками или другой равноценной крепежной системой,которые помещены в отдельные цилиндрические отверстия,расположенные в нижней части направляющей. 5. Соединительное колено вертикальной или горизонтальной направляющих электродов по п. 3,отличающееся тем, что оно представлено в виде удлиненного варианта, и выполнено монолитным,верхняя часть сохраняет свои характеристики, тогда как в нижней части внутренние выемки или пазы заменены пазом для размещения фланцев нижней горизонтальной направляющей катода,выполненной с -образным профилем с фланцами и рбрами жесткости, подобно нижней части вертикальной направляющей катода. 6. Соединительное колено вертикальной или горизонтальной направляющих электродов по п. 3,отличающееся тем, что соединительное колено вертикальной направляющей с горизонтальной направляющей катода выполнено таким образом,что позволяет использовать горизонтальные направляющие с профилем типа двойная омега. 7. Нижняя горизонтальная направляющая, на которую опираются электроды, отличающаяся тем,что она состоит из прямого продольного профиля с поперечным сечением в форме перевернутой двойной омеги или -образного профиля с плоскими прямоугольными фланцами на обеих сторонах, при этом профиль, симметричный относительно центральной продольной плоскости, в канавке или канале которой размещается нижний горизонтальный край катода, выполнен немного шире толщины используемого катода. 8. Нижняя горизонтальная направляющая, на которую опираются электроды,по п.7,отличающаяся тем, что она содержит четыре расположенных симметрично фланца, по два с каждой стороны под прямым углом к боковым стенкам центральной зоны, где два верхних фланца расположены открытыми концами наружу, а вторая пара фланцев того же размера, что и верхние фланцы,расположена параллельно верхним фланцам и под ними. 9. Нижняя горизонтальная направляющая, на которую опираются электроды,по п.7,отличающаяся тем, что она использована как нижний профиль горизонтальной направляющей и содержит диагональные или прямоугольные рбра,которые сохраняют изначальную геометрическую форму. 10. Нижняя горизонтальная направляющая, на которую опираются электроды,по п.7,отличающаяся тем, что она позволяет катоду или аноду находиться в прямом положении в е нижней части. 11. Наружная установка совмещения электродов, отличающаяся тем, что представляет собой прямой продольный профиль, поперечное сечение которого симметрично относительно центральной вертикальной плоскости, в верхней части которого расположен гаситель ударов во время погружения катодов в ячейку, и нижняя часть которого предназначена для крепления к верхнему краю анодной опорной штанги. 12. Наружная установка совмещения электродов по п. 11, отличающаяся тем, что верхняя часть профиля имеет форму, которая позволяет электроду опираться на не, направляя его в профиль направляющей катода. 13. Наружная установка совмещения электродов по п. 11, отличающаяся тем, что нижняя часть имеет форму, которая позволяет ей вклиниться в верхнюю часть анода. 14. Направляющая система для анодов и/или катодов в ячейках для производства металлов электролизом, отличающаяся тем, что она 7 24617 содержит один или несколько следующих компонентов вертикальные направляющие катодов,которые установлены на боковые края катода соединительные колена вертикальных направляющих, в которые помещены боковые края катода или вертикальные направляющие катодов нижние горизонтальные направляющие профили катодов, в нижнюю часть которых вставляется нижняя часть катода и наружные установки совмещения анодов, которые крепятся на верхнем крае опорной штанги анода.
