Пакет пластинчатого теплообменника
Номер патента: 999
Опубликовано: 15.06.1994
Авторы: Кокеев Ермек Ахмеджанович, Сподыряк Николай Тимофеевич
Формула / Реферат
ПАКЕТ ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА по авт.св. № 684278, отличающийся тем, что, с целью расширения функциональных возможностей, каждые два смежных канала через один снабжены общими входной и выходной камерами для одной из сред, а разделяющая эти каналы стенка служит экраном.
Текст

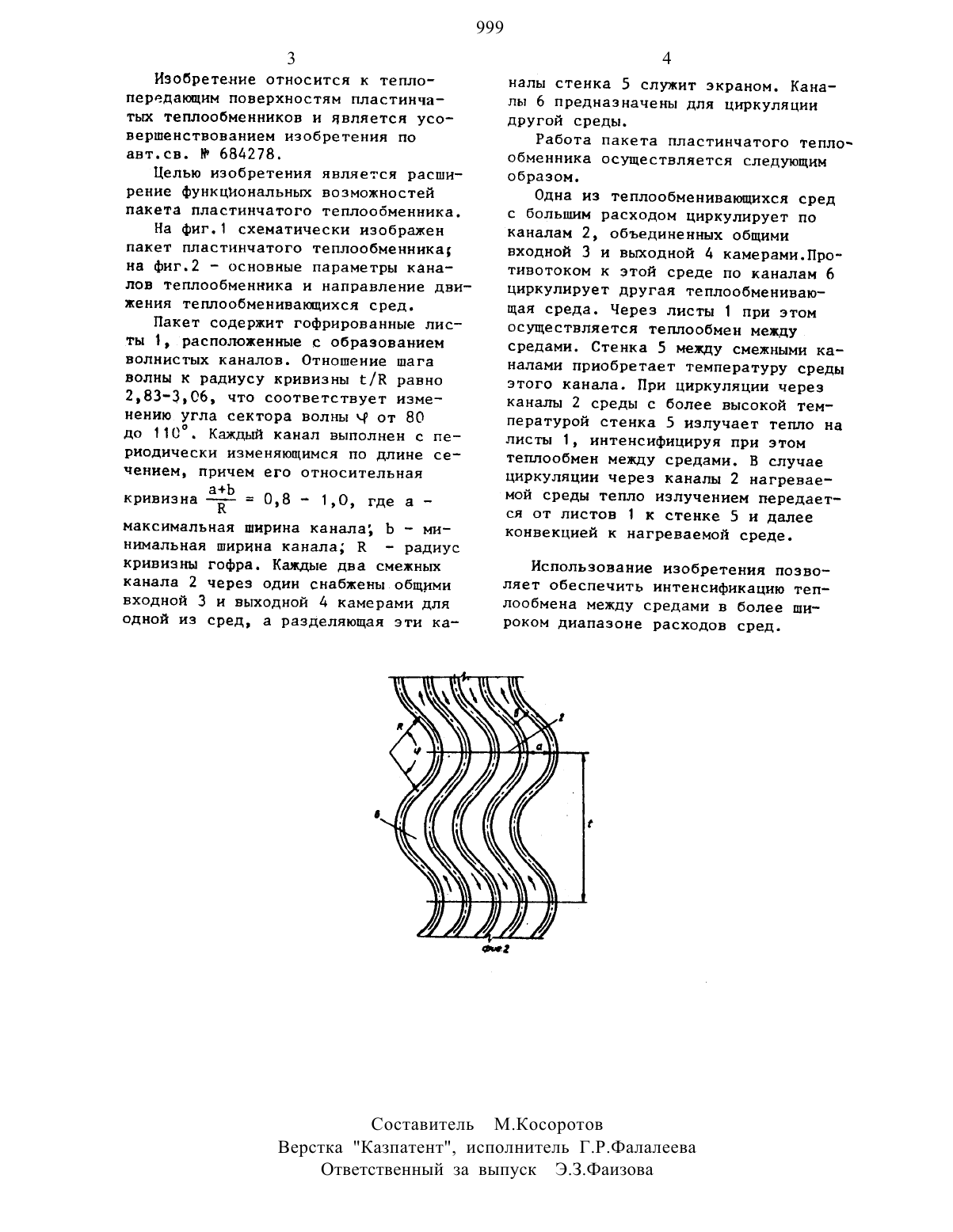

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Р 684278, кл. Е 28 Е 3/04, 1978.(54) (57) ПАКЕТ ПЛАСТИНЧАТОГО твплоОБМЕННИКА по автисв. Н 684278, о т личающийся тем, что, с целью расширения функциональных возможностей, каждые два смежных канала через один снабжены общими входной и выходной камерами для од ной ИЗ Сред. а разделяющая эти каналы стенка служит экраном.Изобретение относится к теплопередающим поверхностям пластинчаты теплообменников и является усовершенствованием изобретения по авт.св. н 684278.Целью изобретения является расширение функциональных возможностей пакета пластинчатого теплообменника.На фиг.1 схематически изображен пакет пластинчатого теплообменника на фиг.2 основные параметры каналов теплообменника и направление движения теплообменивающихся сред.Пакет содержит гофрированные листы 1 расположенные с образованием волнистых каналов. Отношение шага волны к радиусу кривизны С/К равно 2,83-3,06, что соответствует изменению угла сектора волны Ч от 80 до 110. Каждый канал выполнен с периодически изменяющимся по длине се чением, причем его относительная аЬ кривизна Е 0,8 - 1,0, где а максимальная ширина канала Ь - миниальиая ширина канала К - радиус кривизны гофра. Каждые два смежных канала 2 через один снабжены общими входной З и выходной 4 камерами для одной из сред, а разделяющая эти ка 4налы стенка 5 служит экраном. Каналы 6 предназначены для циркуляции другой среды.Работа пакета пластинчатого теплообменника осуществляется следующим образом.Одна из теплообменивающихся сред с большим расходом циркулирует по каналам 2, объединенных общими входной 3 и выходной 4 камерами.Противотоком к этой среде по каналам 6 циркулирует Другая теплообменивающая среда. Через листы 1 при этом осуществляется теплообмен между средами. Стенка 5 между смежными каналами приобретает температуру среды этого канала. при циркуляции через каналы 2 среды с более высокой температурой стеика 5 излучает тепло на листы 1, интенсифнцируя при этом теплообмен между средами. В случае циркуляции через каналы 2 нагреваемой среды тепло излучением передается от листов 1 к стенке 5 и далее конвекцией к нагреваемой среде.Использование изобретения позволяет обеспечить интенсификацию теплообмена между средами в более широком диапазоне расходов сред.Верстка Ка 3 патентШ Исполнитель ГРхЬалалеева Ответственный за выпуск Э.З.ФаИ 3 ова
МПК / Метки
МПК: F28F 3/04
Метки: пластинчатого, пакет, теплообменника
Код ссылки
<a href="https://kz.patents.su/2-999-paket-plastinchatogo-teploobmennika.html" rel="bookmark" title="База патентов Казахстана">Пакет пластинчатого теплообменника</a>
Гидроцилиндр с гибким штоком
Номер патента: 644
Опубликовано: 15.03.1994
Автор: Негруцкий Сергей Борисович
МПК: F15B 15/02
Метки: гидроцилиндр, гибким, штоком
Формула / Реферат:
Изобретение м. б. использовано для передачи тягового усилия перемещаемому объекту. Цель изобретения - расширение функциональных возможностей гидроцилиндра за счет облегчения самовыдвижения штока. Поршневая и штоковая полости (П) 6 и 7 сообщены между собой и с источником рабочей среды (ИРС) через логический элемент ИЛИ 14. Входной канал 16 элемента 14 сообщен с ИРС и П 6, его входной канал 17 - с ИРС, а выходной канал 18 - с П 7. Кроме того, П 7...
Разобщительный кран воздухопровода тормоза железнодорожного транспортного средства
Номер патента: 478
Опубликовано: 15.03.1994
Авторы: Перов Николай Николаевич, Козюлин Лев Васильевич, Смелов Владимир Николаевич
МПК: B60T 17/04
Метки: воздухопровода, транспортного, железнодорожного, тормоза, кран, средства, разобщительный
Формула / Реферат:
Изобретение относится к железнодорожному транспорту. Цель изобретения - повышение надежности действия. Втулка 6, установленная в цилиндрической ступенчатой полости 2, имеет бурт 8, поджатый пружиной 7. Шток 10 при открывании крана под действием пружины 17 движется навстречу втулке 6, перемещая сначала кольцевое уплотнение 13 на внутреннюю поверхность втулки 6, а затем ее саму, сообщая входной 4 и выходной 5 каналы.
Электродиализатор
Номер патента: 423
Опубликовано: 15.03.1994
Авторы: Ергожин Едил Ергожаевич, Шерстобитов Василий Сергеевич, Цхай Александр Алексеевич
МПК: B01D 61/42
Метки: электродиализатор
Формула / Реферат:
Изобретение относится к устройствам для электрохимической обработки жидкостей - электролитов и может быть использовано при конструировании электродиализаторов фильтрпрессного типа. Целью изобретения является повышение надежности аппарата и снижения энергозатрат. Это достигается тем, что в электродиализаторе, включающем стяжные плиты, между которыми размещены концевые электроды и пакет из чередующихся анионо- и катионообменных мембран и рамок...
Контактный нагреватель
Номер патента: 654
Опубликовано: 15.03.1994
Автор: Абрамов Александр Сергеевич
Метки: нагреватель, контактный
Формула / Реферат:
Изобретение относится к теплоэнергетике и может быть использовано для утилизации тепла отходящих газов котельных, ТЭЦ и других производств. Цель изобретения - повышение экономичности путем снижения аэродинамического сопротивления установки. Греющая среда - отходящие газы поступают в орошаемый теплообменник 3, контактируют с орошающей водой, подогревая ее до температуры, близкой к температуре мокрого термометра, охлаждаются, при этом происходит...
Регулятор расхода газа
Номер патента: 327
Опубликовано: 30.12.1993
Автор: Мицук Анатолий Иванович
МПК: G05D 7/01
Метки: регулятор, газа, расхода
Формула / Реферат:
Изобретение относится к области автоматики, а именно, к регуляторам расхода газа. Цель изобретения - повышение точности регулирования за счет компенсации влияния изменения давления на входе регулятора. Регулятор расхода газа содержит корпус с входной и выходной полостями, между которыми размещен регулирующий орган в виде первого полого поршня, открытый конец которого образует с корпусом дросселирующую щель и связан с толкателем, выполненным в...
