Приводной барабан ленточного конвейера

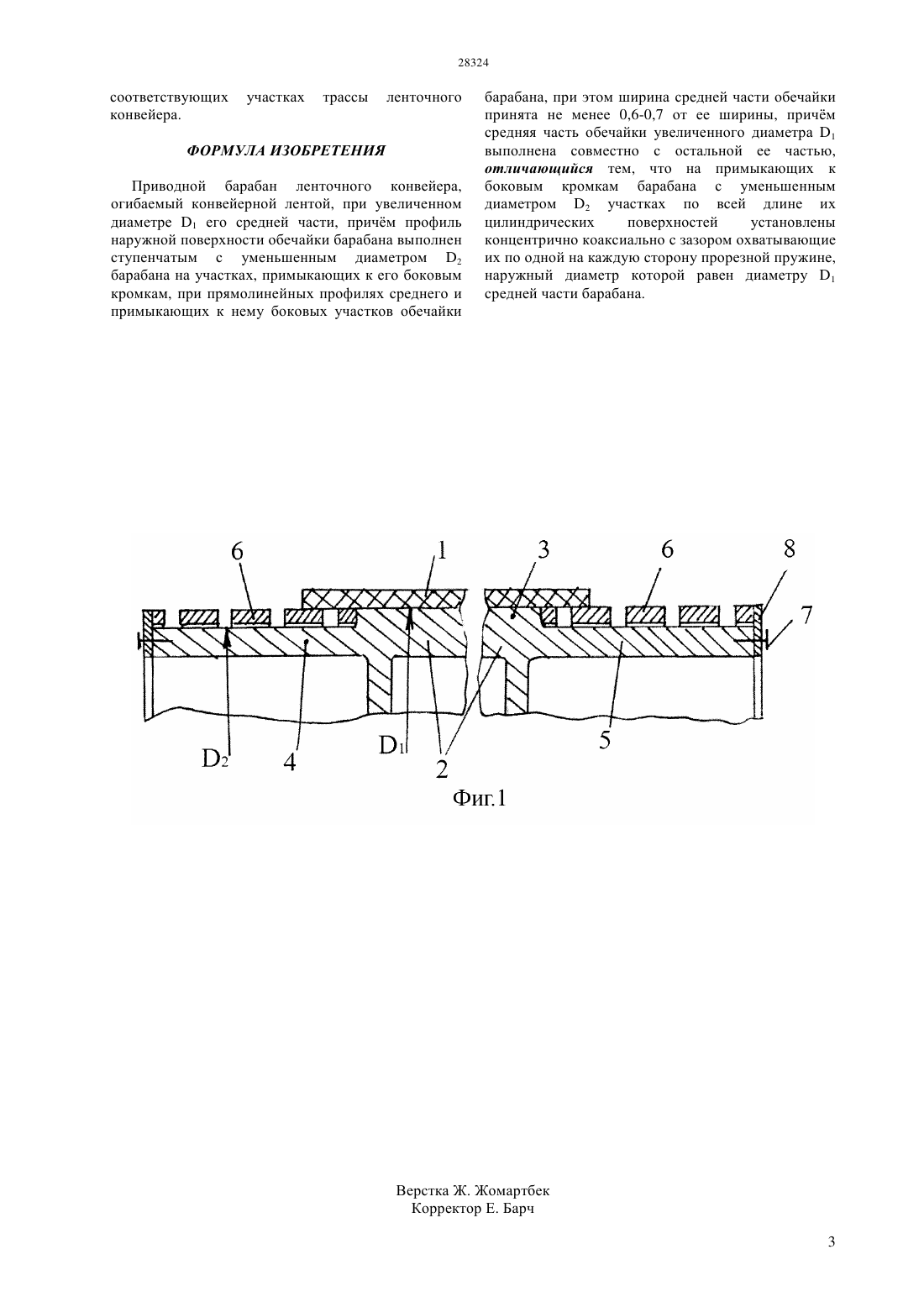

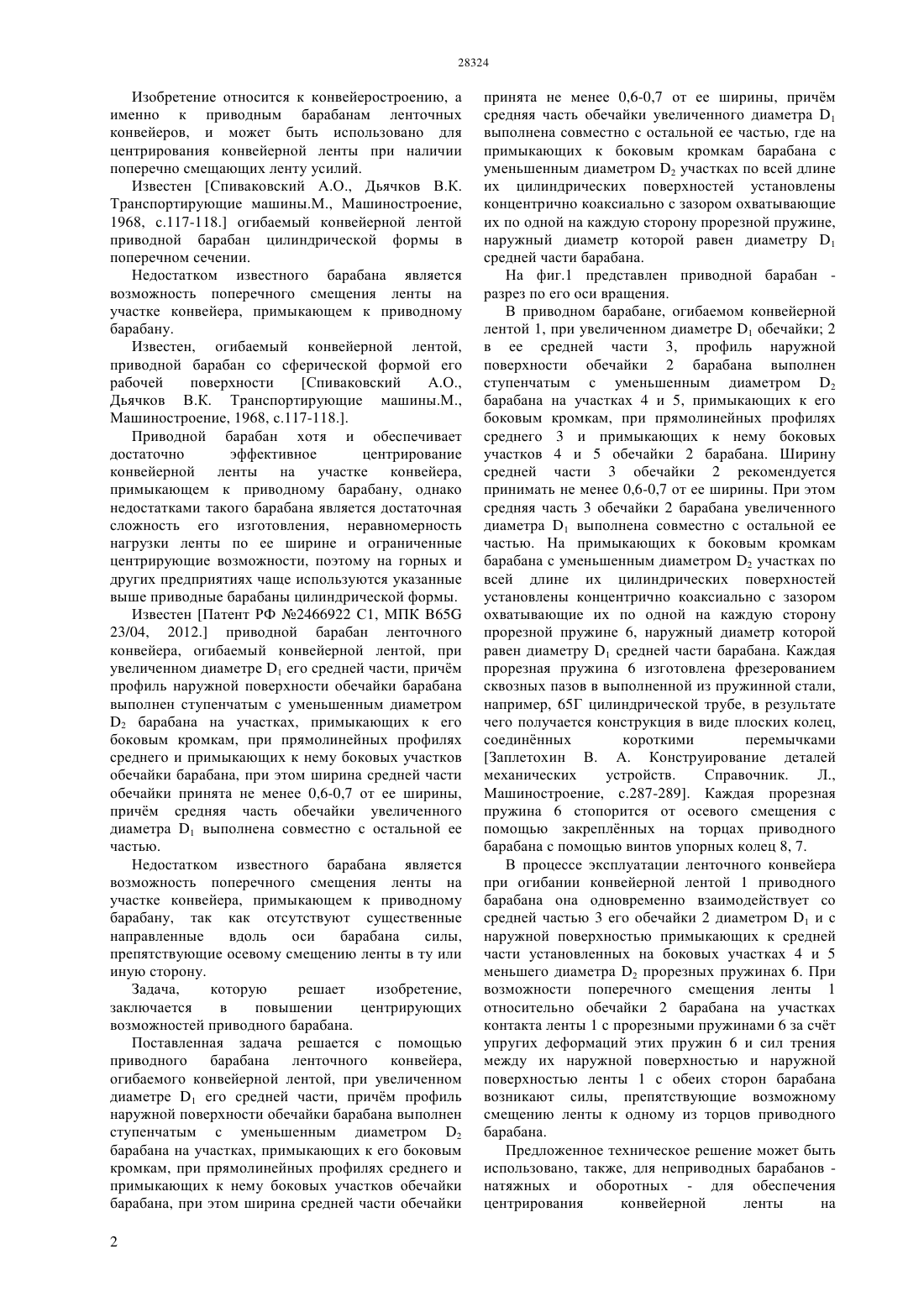

(51) 65 23/04 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Поставленная задача решается с помощью приводного барабана ленточного конвейера,огибаемого конвейерной лентой, при увеличенном диаметре 1 его средней части, причм профиль наружной поверхности обечайки барабана выполнен ступенчатым с уменьшенным диаметром 2 барабана на участках, примыкающих к его боковым кромкам, при прямолинейных профилях среднего и примыкающих к нему боковых участков обечайки барабана, при этом ширина средней части обечайки принята не менее 0,6-0,7 от ее ширины, причм средняя часть обечайки увеличенного диаметра 1 выполнена совместно с остальной ее частью, где на примыкающих к боковым кромкам барабана с уменьшенным диаметром 2 участках по всей длине их цилиндрических поверхностей установлены концентрично коаксиально с зазором охватывающие их по одной на каждую сторону прорезной пружине,наружный диаметр которой равен диаметру 1 средней части барабана.(72) Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичАгейчик Юрий Валерьевич Романюк Владимир ЮрьевичНукешев Саяхат ОразовичЕсхожин Джадыгер Зарлыкович(54) ПРИВОДНОЙ БАРАБАН ЛЕНТОЧНОГО КОНВЕЙЕРА(57) Изобретение относится к конвейеростроению,а именно к приводным барабанам ленточных конвейеров, и может быть использовано для центрирования конвейерной ленты при наличии поперечно смещающих ленту усилий. Задача,которую решает изобретение,заключается в повышении центрирующих возможностей приводного барабана. Изобретение относится к конвейеростроению, а именно к приводным барабанам ленточных конвейеров, и может быть использовано для центрирования конвейерной ленты при наличии поперечно смещающих ленту усилий. Известен Спиваковский А.О., Дьячков В.К. Транспортирующие машины.М., Машиностроение,1968, с.117-118. огибаемый конвейерной лентой приводной барабан цилиндрической формы в поперечном сечении. Недостатком известного барабана является возможность поперечного смещения ленты на участке конвейера, примыкающем к приводному барабану. Известен, огибаемый конвейерной лентой,приводной барабан со сферической формой его рабочей поверхности Спиваковский А.О.,Дьячков В.К. Транспортирующие машины.М.,Машиностроение, 1968, с.117-118 Приводной барабан хотя и обеспечивает достаточно эффективное центрирование конвейерной ленты на участке конвейера,примыкающем к приводному барабану, однако недостатками такого барабана является достаточная сложность его изготовления, неравномерность нагрузки ленты по ее ширине и ограниченные центрирующие возможности, поэтому на горных и других предприятиях чаще используются указанные выше приводные барабаны цилиндрической формы. Известен Патент РФ 2466922 С 1, МПК 65 23/04, 2012. приводной барабан ленточного конвейера, огибаемый конвейерной лентой, при увеличенном диаметре 1 его средней части, причм профиль наружной поверхности обечайки барабана выполнен ступенчатым с уменьшенным диаметром 2 барабана на участках, примыкающих к его боковым кромкам, при прямолинейных профилях среднего и примыкающих к нему боковых участков обечайки барабана, при этом ширина средней части обечайки принята не менее 0,6-0,7 от ее ширины,причм средняя часть обечайки увеличенного диаметра 1 выполнена совместно с остальной ее частью. Недостатком известного барабана является возможность поперечного смещения ленты на участке конвейера, примыкающем к приводному барабану, так как отсутствуют существенные направленные вдоль оси барабана силы,препятствующие осевому смещению ленты в ту или иную сторону. Задача,которую решает изобретение,заключается в повышении центрирующих возможностей приводного барабана. Поставленная задача решается с помощью приводного барабана ленточного конвейера,огибаемого конвейерной лентой, при увеличенном диаметре 1 его средней части, причм профиль наружной поверхности обечайки барабана выполнен ступенчатым с уменьшенным диаметром 2 барабана на участках, примыкающих к его боковым кромкам, при прямолинейных профилях среднего и примыкающих к нему боковых участков обечайки барабана, при этом ширина средней части обечайки 2 принята не менее 0,6-0,7 от ее ширины, причм средняя часть обечайки увеличенного диаметра 1 выполнена совместно с остальной ее частью, где на примыкающих к боковым кромкам барабана с уменьшенным диаметром 2 участках по всей длине их цилиндрических поверхностей установлены концентрично коаксиально с зазором охватывающие их по одной на каждую сторону прорезной пружине,наружный диаметр которой равен диаметру 1 средней части барабана. На фиг.1 представлен приводной барабан разрез по его оси вращения. В приводном барабане, огибаемом конвейерной лентой 1, при увеличенном диаметре 1 обечайки 2 в ее средней части 3, профиль наружной поверхности обечайки 2 барабана выполнен ступенчатым с уменьшенным диаметром 2 барабана на участках 4 и 5, примыкающих к его боковым кромкам, при прямолинейных профилях среднего 3 и примыкающих к нему боковых участков 4 и 5 обечайки 2 барабана. Ширину средней части 3 обечайки 2 рекомендуется принимать не менее 0,6-0,7 от ее ширины. При этом средняя часть 3 обечайки 2 барабана увеличенного диаметра 1 выполнена совместно с остальной ее частью. На примыкающих к боковым кромкам барабана с уменьшенным диаметром 2 участках по всей длине их цилиндрических поверхностей установлены концентрично коаксиально с зазором охватывающие их по одной на каждую сторону прорезной пружине 6, наружный диаметр которой равен диаметру 1 средней части барабана. Каждая прорезная пружина 6 изготовлена фрезерованием сквозных пазов в выполненной из пружинной стали,например, 65 Г цилиндрической трубе, в результате чего получается конструкция в виде плоских колец,соединнных короткими перемычками Заплетохин В. А. Конструирование деталей механических устройств. Справочник. Л.,Машиностроение, с.287-289. Каждая прорезная пружина 6 стопорится от осевого смещения с помощью закреплнных на торцах приводного барабана с помощью винтов упорных колец 8, 7. В процессе эксплуатации ленточного конвейера при огибании конвейерной лентой 1 приводного барабана она одновременно взаимодействует со средней частью 3 его обечайки 2 диаметром 1 и с наружной поверхностью примыкающих к средней части установленных на боковых участках 4 и 5 меньшего диаметра 2 прорезных пружинах 6. При возможности поперечного смещения ленты 1 относительно обечайки 2 барабана на участках контакта ленты 1 с прорезными пружинами 6 за счт упругих деформаций этих пружин 6 и сил трения между их наружной поверхностью и наружной поверхностью ленты 1 с обеих сторон барабана возникают силы, препятствующие возможному смещению ленты к одному из торцов приводного барабана. Предложенное техническое решение может быть использовано, также, для неприводных барабанов натяжных и оборотных - для обеспечения центрирования конвейерной ленты на ФОРМУЛА ИЗОБРЕТЕНИЯ Приводной барабан ленточного конвейера,огибаемый конвейерной лентой, при увеличенном диаметре 1 его средней части, причм профиль наружной поверхности обечайки барабана выполнен ступенчатым с уменьшенным диаметром 2 барабана на участках, примыкающих к его боковым кромкам, при прямолинейных профилях среднего и примыкающих к нему боковых участков обечайки барабана, при этом ширина средней части обечайки принята не менее 0,6-0,7 от ее ширины, причм средняя часть обечайки увеличенного диаметра 1 выполнена совместно с остальной ее частью,отличающийся тем, что на примыкающих к боковым кромкам барабана с уменьшенным диаметром 2 участках по всей длине их цилиндрических поверхностей установлены концентрично коаксиально с зазором охватывающие их по одной на каждую сторону прорезной пружине,наружный диаметр которой равен диаметру 1 средней части барабана.
