Винтовой конвейер для транспортировки сыпучих грузов

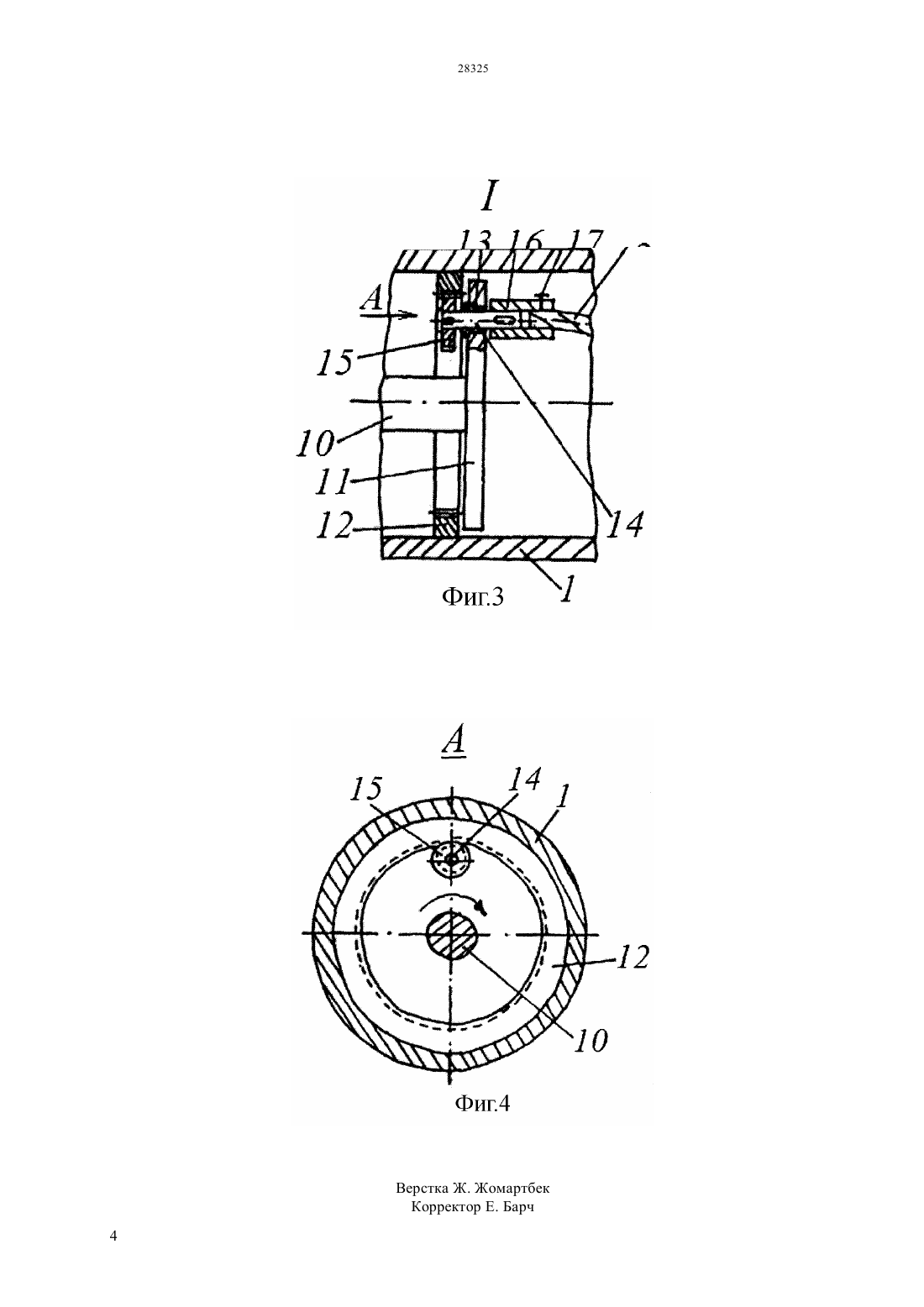

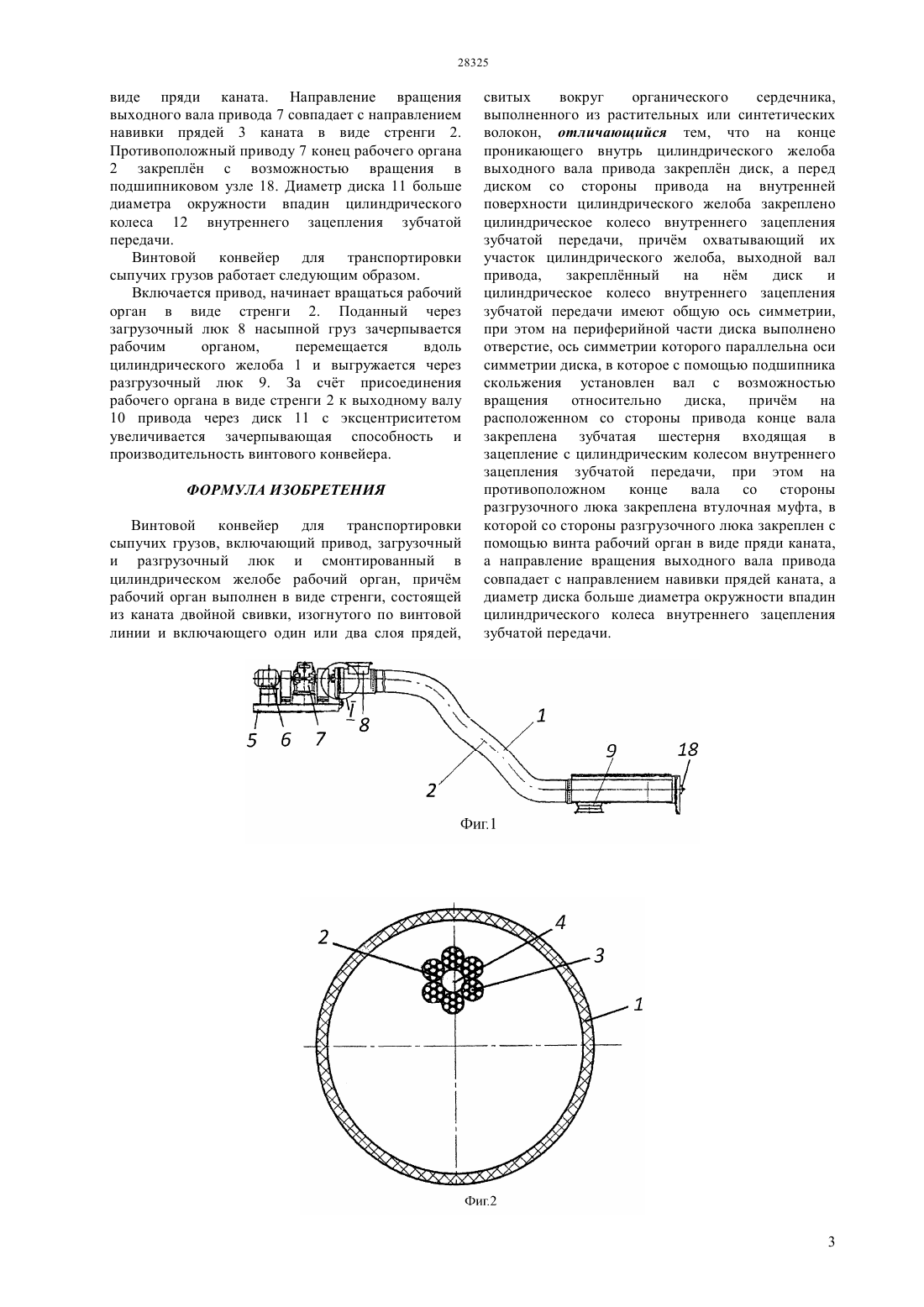

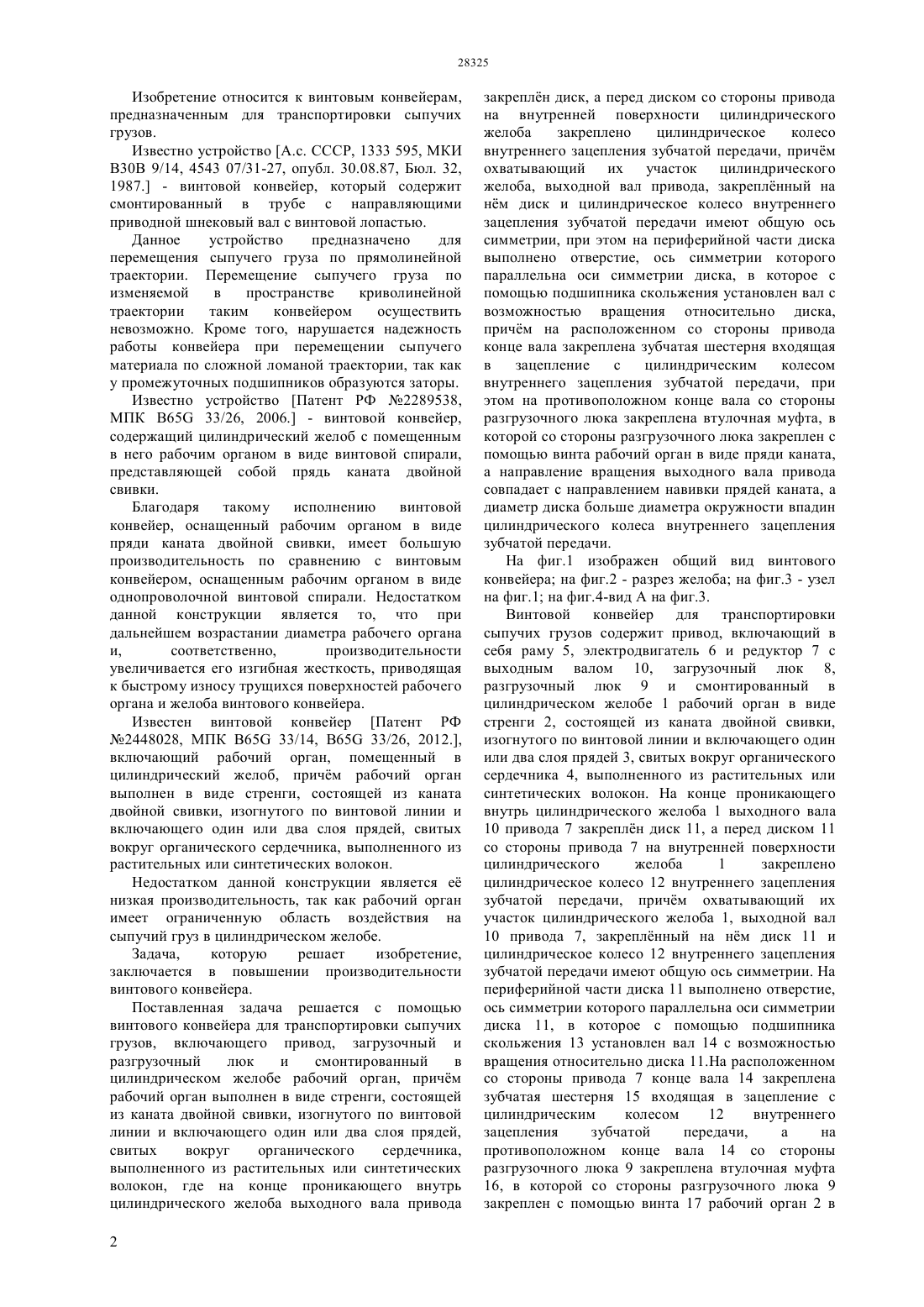

(51) 65 33/14 (2006.01) 65 33/26 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ волокон, где на конце проникающего внутрь цилиндрического желоба выходного вала привода закреплн диск, а перед диском со стороны привода на внутренней поверхности цилиндрического желоба закреплено цилиндрическое колесо внутреннего зацепления зубчатой передачи, причм охватывающий их участок цилиндрического желоба, выходной вал привода, закреплнный на нм диск и цилиндрическое колесо внутреннего зацепления зубчатой передачи имеют общую ось симметрии, при этом, на периферийной части диска выполнено отверстие, ось симметрии которого параллельна оси симметрии диска, в которое с помощью подшипника скольжения установлен вал с возможностью вращения относительно диска,причм на расположенном со стороны привода конце вала закреплена зубчатая шестерня, входящяя в зацепление с цилиндрическим колесом внутреннего зацепления зубчатой передачи, при этом на противоположном конце вала со стороны разгрузочного люка закреплена втулочная муфта, в которой, со стороны разгрузочного люка, закреплен с помощью винта рабочий орган в виде пряди каната, а направление вращения выходного вала привода совпадает с направлением навивки прядей каната, а диаметр диска больше диаметра окружности впадин цилиндрического колеса внутреннего зацепления зубчатой передачи.(72) Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичНукешев Саяхат Оразович Есхожин Джадыгер ЗарлыковичТойгамбаев Серик Кокибаевич(54) ВИНТОВОЙ КОНВЕЙЕР ДЛЯ ТРАНСПОРТИРОВКИ СЫПУЧИХ ГРУЗОВ(57) Изобретение относится к винтовым конвейерам, предназначенным для транспортировки сыпучих грузов. Задача,которую решает изобретение,заключается в повышении производительности винтового конвейера. Поставленная задача решается с помощью винтового конвейера для транспортировки сыпучих грузов, включающего привод, загрузочный и разгрузочный люк и смонтированный в цилиндрическом желобе рабочий орган, причм рабочий орган выполнен в виде стренги, состоящей из каната двойной свивки, изогнутого по винтовой линии и включающего один или два слоя прядей,свитых вокруг органического сердечника,выполненного из растительных или синтетических Изобретение относится к винтовым конвейерам,предназначенным для транспортировки сыпучих грузов. Известно устройство А.с. СССР, 1333 595, МКИ В 30 В 9/14, 4543 07/31-27, опубл. 30.08.87, Бюл. 32,1987. - винтовой конвейер, который содержит смонтированный в трубе с направляющими приводной шнековый вал с винтовой лопастью. Данное устройство предназначено для перемещения сыпучего груза по прямолинейной траектории. Перемещение сыпучего груза по изменяемой в пространстве криволинейной траектории таким конвейером осуществить невозможно. Кроме того, нарушается надежность работы конвейера при перемещении сыпучего материала по сложной ломаной траектории, так как у промежуточных подшипников образуются заторы. Известно устройство Патент РФ 2289538,МПК 65 33/26, 2006. - винтовой конвейер,содержащий цилиндрический желоб с помещенным в него рабочим органом в виде винтовой спирали,представляющей собой прядь каната двойной свивки. Благодаря такому исполнению винтовой конвейер, оснащенный рабочим органом в виде пряди каната двойной свивки, имеет большую производительность по сравнению с винтовым конвейером, оснащенным рабочим органом в виде однопроволочной винтовой спирали. Недостатком данной конструкции является то, что при дальнейшем возрастании диаметра рабочего органа и,соответственно,производительности увеличивается его изгибная жесткость, приводящая к быстрому износу трущихся поверхностей рабочего органа и желоба винтового конвейера. Известен винтовой конвейер Патент РФ 2448028, МПК 65 33/14, 65 33/26, 2012.,включающий рабочий орган, помещенный в цилиндрический желоб, причм рабочий орган выполнен в виде стренги, состоящей из каната двойной свивки, изогнутого по винтовой линии и включающего один или два слоя прядей, свитых вокруг органического сердечника, выполненного из растительных или синтетических волокон. Недостатком данной конструкции является е низкая производительность, так как рабочий орган имеет ограниченную область воздействия на сыпучий груз в цилиндрическом желобе. Задача,которую решает изобретение,заключается в повышении производительности винтового конвейера. Поставленная задача решается с помощью винтового конвейера для транспортировки сыпучих грузов, включающего привод, загрузочный и разгрузочный люк и смонтированный в цилиндрическом желобе рабочий орган, причм рабочий орган выполнен в виде стренги, состоящей из каната двойной свивки, изогнутого по винтовой линии и включающего один или два слоя прядей,свитых вокруг органического сердечника,выполненного из растительных или синтетических волокон, где на конце проникающего внутрь цилиндрического желоба выходного вала привода 2 закреплн диск, а перед диском со стороны привода на внутренней поверхности цилиндрического желоба закреплено цилиндрическое колесо внутреннего зацепления зубчатой передачи, причм охватывающий их участок цилиндрического желоба, выходной вал привода, закреплнный на нм диск и цилиндрическое колесо внутреннего зацепления зубчатой передачи имеют общую ось симметрии, при этом на периферийной части диска выполнено отверстие, ось симметрии которого параллельна оси симметрии диска, в которое с помощью подшипника скольжения установлен вал с возможностью вращения относительно диска,причм на расположенном со стороны привода конце вала закреплена зубчатая шестерня входящая в зацепление с цилиндрическим колесом внутреннего зацепления зубчатой передачи, при этом на противоположном конце вала со стороны разгрузочного люка закреплена втулочная муфта, в которой со стороны разгрузочного люка закреплен с помощью винта рабочий орган в виде пряди каната,а направление вращения выходного вала привода совпадает с направлением навивки прядей каната, а диаметр диска больше диаметра окружности впадин цилиндрического колеса внутреннего зацепления зубчатой передачи. На фиг.1 изображен общий вид винтовогоконвейера на фиг.2 - разрез желоба на фиг.3 - узел на фиг.1 на фиг.4-вид А на фиг.3. Винтовой конвейер для транспортировки сыпучих грузов содержит привод, включающий в себя раму 5, электродвигатель 6 и редуктор 7 с выходным валом 10, загрузочный люк 8,разгрузочный люк 9 и смонтированный в цилиндрическом желобе 1 рабочий орган в виде стренги 2, состоящей из каната двойной свивки,изогнутого по винтовой линии и включающего один или два слоя прядей 3, свитых вокруг органического сердечника 4, выполненного из растительных или синтетических волокон. На конце проникающего внутрь цилиндрического желоба 1 выходного вала 10 привода 7 закреплн диск 11, а перед диском 11 со стороны привода 7 на внутренней поверхности цилиндрического желоба 1 закреплено цилиндрическое колесо 12 внутреннего зацепления зубчатой передачи, причм охватывающий их участок цилиндрического желоба 1, выходной вал 10 привода 7, закреплнный на нм диск 11 и цилиндрическое колесо 12 внутреннего зацепления зубчатой передачи имеют общую ось симметрии. На периферийной части диска 11 выполнено отверстие,ось симметрии которого параллельна оси симметрии диска 11, в которое с помощью подшипника скольжения 13 установлен вал 14 с возможностью вращения относительно диска 11.На расположенном со стороны привода 7 конце вала 14 закреплена зубчатая шестерня 15 входящая в зацепление с цилиндрическим колесом 12 внутреннего зацепления зубчатой передачи,а на противоположном конце вала 14 со стороны разгрузочного люка 9 закреплена втулочная муфта 16, в которой со стороны разгрузочного люка 9 закреплен с помощью винта 17 рабочий орган 2 в виде пряди каната. Направление вращения выходного вала привода 7 совпадает с направлением навивки прядей 3 каната в виде стренги 2. Противоположный приводу 7 конец рабочего органа 2 закреплн с возможностью вращения в подшипниковом узле 18. Диаметр диска 11 больше диаметра окружности впадин цилиндрического колеса 12 внутреннего зацепления зубчатой передачи. Винтовой конвейер для транспортировки сыпучих грузов работает следующим образом. Включается привод, начинает вращаться рабочий орган в виде стренги 2. Поданный через загрузочный люк 8 насыпной груз зачерпывается рабочим органом,перемещается вдоль цилиндрического желоба 1 и выгружается через разгрузочный люк 9. За счт присоединения рабочего органа в виде стренги 2 к выходному валу 10 привода через диск 11 с эксцентриситетом увеличивается зачерпывающая способность и производительность винтового конвейера. ФОРМУЛА ИЗОБРЕТЕНИЯ Винтовой конвейер для транспортировки сыпучих грузов, включающий привод, загрузочный и разгрузочный люк и смонтированный в цилиндрическом желобе рабочий орган, причм рабочий орган выполнен в виде стренги, состоящей из каната двойной свивки, изогнутого по винтовой линии и включающего один или два слоя прядей, свитых вокруг органического сердечника,выполненного из растительных или синтетических волокон, отличающийся тем, что на конце проникающего внутрь цилиндрического желоба выходного вала привода закреплн диск, а перед диском со стороны привода на внутренней поверхности цилиндрического желоба закреплено цилиндрическое колесо внутреннего зацепления зубчатой передачи, причм охватывающий их участок цилиндрического желоба, выходной вал привода,закреплнный на нм диск и цилиндрическое колесо внутреннего зацепления зубчатой передачи имеют общую ось симметрии,при этом на периферийной части диска выполнено отверстие, ось симметрии которого параллельна оси симметрии диска, в которое с помощью подшипника скольжения установлен вал с возможностью вращения относительно диска, причм на расположенном со стороны привода конце вала закреплена зубчатая шестерня входящая в зацепление с цилиндрическим колесом внутреннего зацепления зубчатой передачи, при этом на противоположном конце вала со стороны разгрузочного люка закреплена втулочная муфта, в которой со стороны разгрузочного люка закреплен с помощью винта рабочий орган в виде пряди каната,а направление вращения выходного вала привода совпадает с направлением навивки прядей каната, а диаметр диска больше диаметра окружности впадин цилиндрического колеса внутреннего зацепления зубчатой передачи.
