Конвейер для крупнокусковых грузов

Номер инновационного патента: 23139

Опубликовано: 15.11.2010

Авторы: Ахметова Шолпан Даулетовна, Саргужин Мурат Хусаинович, Джиенкулов Сергазы Ахметович

Скачать PDF файл.

Формула / Реферат

Изобретение относится к конвейерному транспорту для горнорудной и металлургической промышленности, в частности для транспортирования крупнокусковых грузов.
Для повышения надежности и долговечности грузонесущего пластинчатого полотна конвейера для транспортирования крупнокусковых грузов применяемых в горной и металлургической промышленности на загрузочном участке в предлагаемом изобретении используется неприводной роликовый конвейер как амортизирующая секция в узле загрузки крупнокускового груза, установленный под загрузочным участком для амортизации ударов породы о пластины полотна конвейера.

Текст

Смотреть все

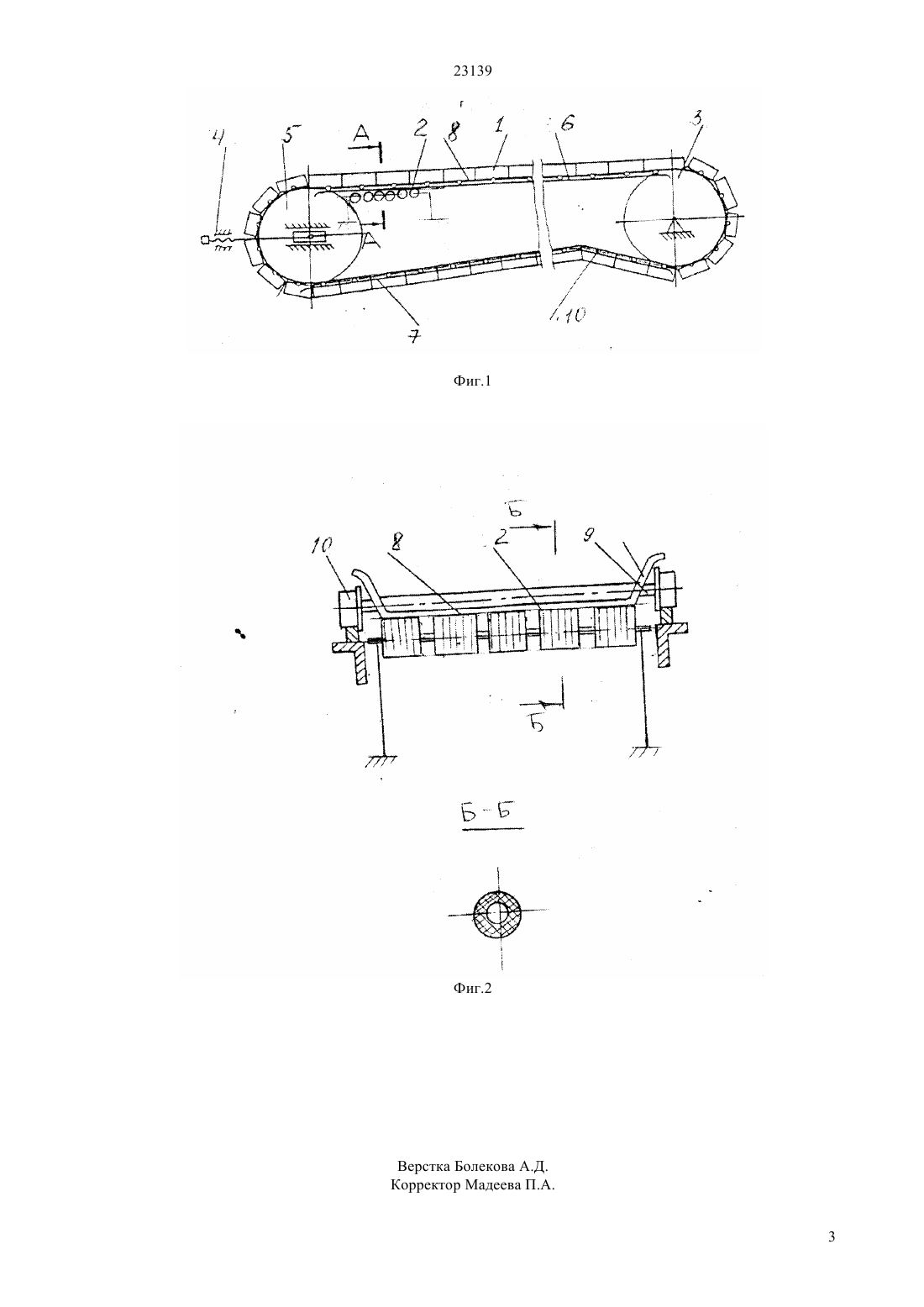

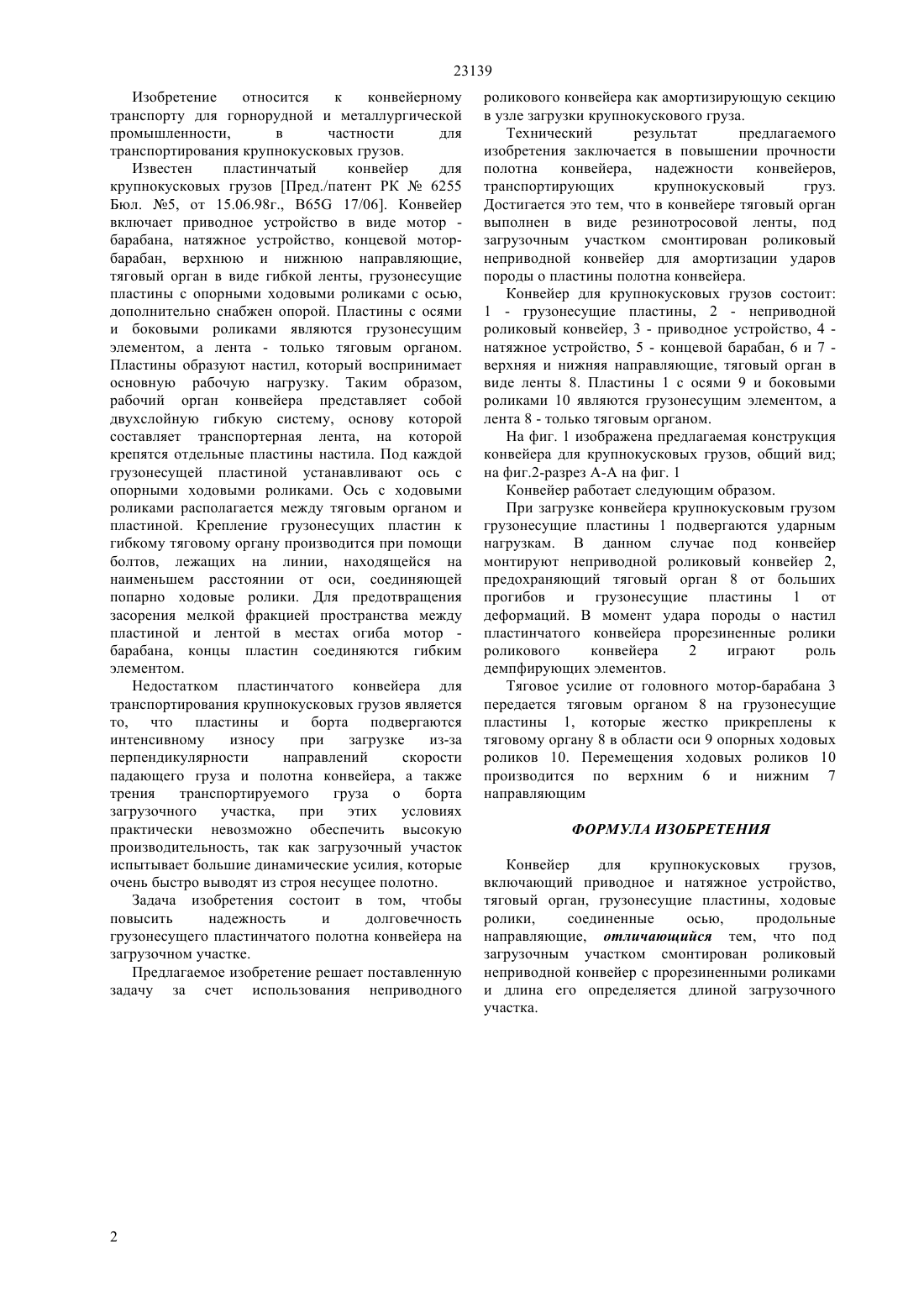

(51) 65 17/06 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к конвейерному транспорту для горнорудной и металлургической промышленности,в частности для транспортирования крупнокусковых грузов. Для повышения надежности и долговечности грузонесущего пластинчатого полотна конвейера для транспортирования крупнокусковых грузов применяемых в горной и металлургической промышленности на загрузочном участке в предлагаемом изобретении используется неприводной роликовый конвейер как амортизирующая секция в узле загрузки крупнокускового груза,установленный под загрузочным участком для амортизации ударов породы о пластины полотна конвейера.(72) Ахметова Шолпан Даулетовна Джиенкулов Сергазы Ахметович Саргужин Мурат Хусаинович(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 6255, кл. 65 17/06, 17/08, 1998(54) КОНВЕЙЕР ДЛЯ КРУПНОКУСКОВЫХ ГРУЗОВ 23139 Изобретение относится к конвейерному транспорту для горнорудной и металлургической промышленности,в частности для транспортирования крупнокусковых грузов. Известен пластинчатый конвейер для крупнокусковых грузов Пред./патент РК 6255 Бюл. 5, от 15.06.98 г., 65 17/06. Конвейер включает приводное устройство в виде мотор барабана, натяжное устройство, концевой моторбарабан, верхнюю и нижнюю направляющие,тяговый орган в виде гибкой ленты, грузонесущие пластины с опорными ходовыми роликами с осью,дополнительно снабжен опорой. Пластины с осями и боковыми роликами являются грузонесущим элементом, а лента - только тяговым органом. Пластины образуют настил, который воспринимает основную рабочую нагрузку. Таким образом,рабочий орган конвейера представляет собой двухслойную гибкую систему, основу которой составляет транспортерная лента, на которой крепятся отдельные пластины настила. Под каждой грузонесущей пластиной устанавливают ось с опорными ходовыми роликами. Ось с ходовыми роликами располагается между тяговым органом и пластиной. Крепление грузонесущих пластин к гибкому тяговому органу производится при помощи болтов, лежащих на линии, находящейся на наименьшем расстоянии от оси, соединяющей попарно ходовые ролики. Для предотвращения засорения мелкой фракцией пространства между пластиной и лентой в местах огиба мотор барабана, концы пластин соединяются гибким элементом. Недостатком пластинчатого конвейера для транспортирования крупнокусковых грузов является то, что пластины и борта подвергаются интенсивному износу при загрузке из-за перпендикулярности направлений скорости падающего груза и полотна конвейера, а также трения транспортируемого груза о борта загрузочного участка,при этих условиях практически невозможно обеспечить высокую производительность, так как загрузочный участок испытывает большие динамические усилия, которые очень быстро выводят из строя несущее полотно. Задача изобретения состоит в том, чтобы повысить надежность и долговечность грузонесущего пластинчатого полотна конвейера на загрузочном участке. Предлагаемое изобретение решает поставленную задачу за счет использования неприводного роликового конвейера как амортизирующую секцию в узле загрузки крупнокускового груза. Технический результат предлагаемого изобретения заключается в повышении прочности полотна конвейера, надежности конвейеров,транспортирующих крупнокусковый груз. Достигается это тем, что в конвейере тяговый орган выполнен в виде резинотросовой ленты, под загрузочным участком смонтирован роликовый неприводной конвейер для амортизации ударов породы о пластины полотна конвейера. Конвейер для крупнокусковых грузов состоит 1 - грузонесущие пластины, 2 - неприводной роликовый конвейер, 3 - приводное устройство, 4 натяжное устройство, 5 - концевой барабан, 6 и 7 верхняя и нижняя направляющие, тяговый орган в виде ленты 8. Пластины 1 с осями 9 и боковыми роликами 10 являются грузонесущим элементом, а лента 8 - только тяговым органом. На фиг. 1 изображена предлагаемая конструкция конвейера для крупнокусковых грузов, общий вид на фиг.2-разрез А-А на фиг. 1 Конвейер работает следующим образом. При загрузке конвейера крупнокусковым грузом грузонесущие пластины 1 подвергаются ударным нагрузкам. В данном случае под конвейер монтируют неприводной роликовый конвейер 2,предохраняющий тяговый орган 8 от больших прогибов и грузонесущие пластины 1 от деформаций. В момент удара породы о настил пластинчатого конвейера прорезиненные ролики роликового конвейера 2 играют роль демпфирующих элементов. Тяговое усилие от головного мотор-барабана 3 передается тяговым органом 8 на грузонесущие пластины 1, которые жестко прикреплены к тяговому органу 8 в области оси 9 опорных ходовых роликов 10. Перемещения ходовых роликов 10 производится по верхним 6 и нижним 7 направляющим ФОРМУЛА ИЗОБРЕТЕНИЯ Конвейер для крупнокусковых грузов,включающий приводное и натяжное устройство,тяговый орган, грузонесущие пластины, ходовые ролики,соединенные осью,продольные направляющие, отличающийся тем, что под загрузочным участком смонтирован роликовый неприводной конвейер с прорезиненными роликами и длина его определяется длиной загрузочного участка.
