Устройство для транспортирования сыпучего материала

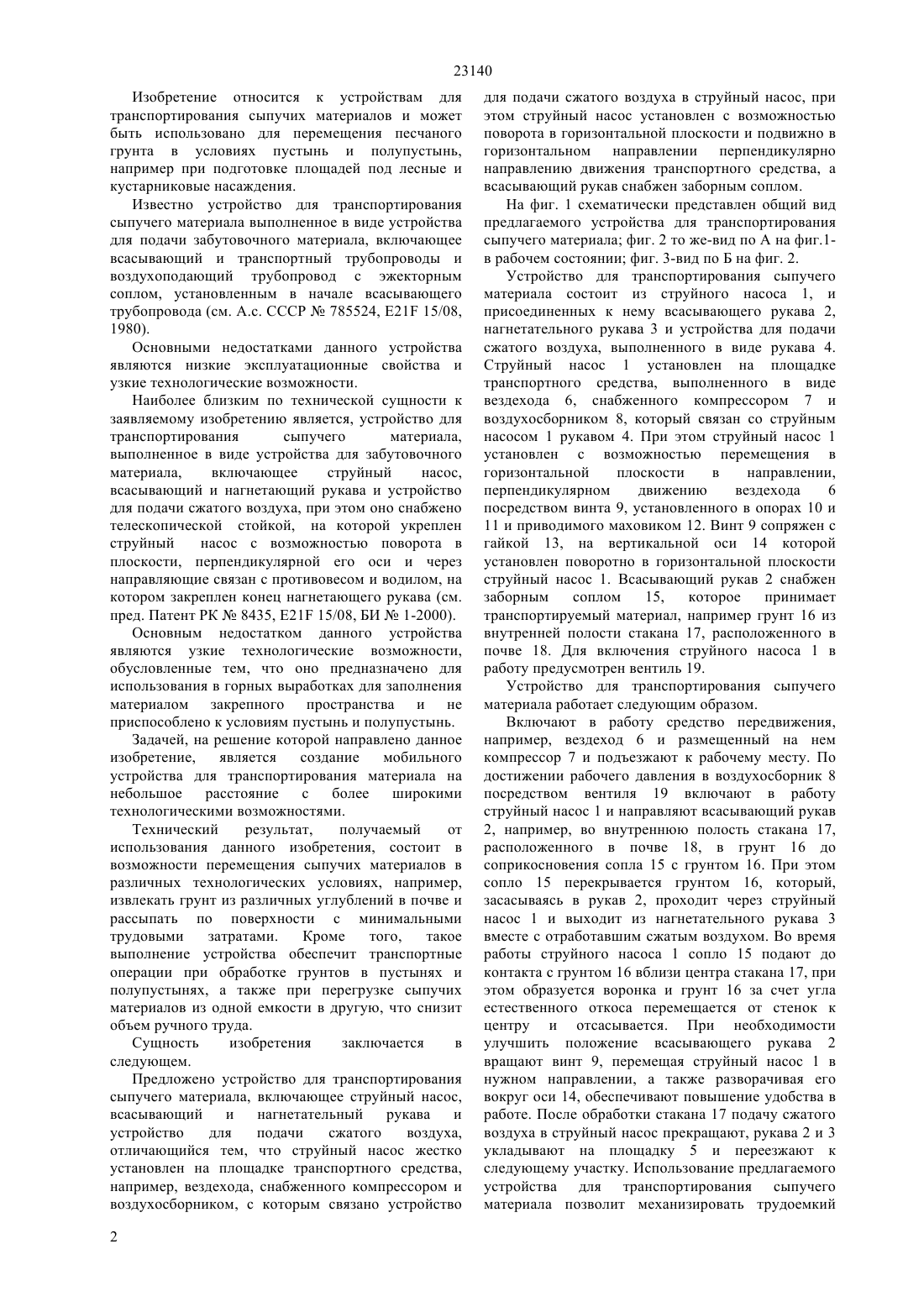

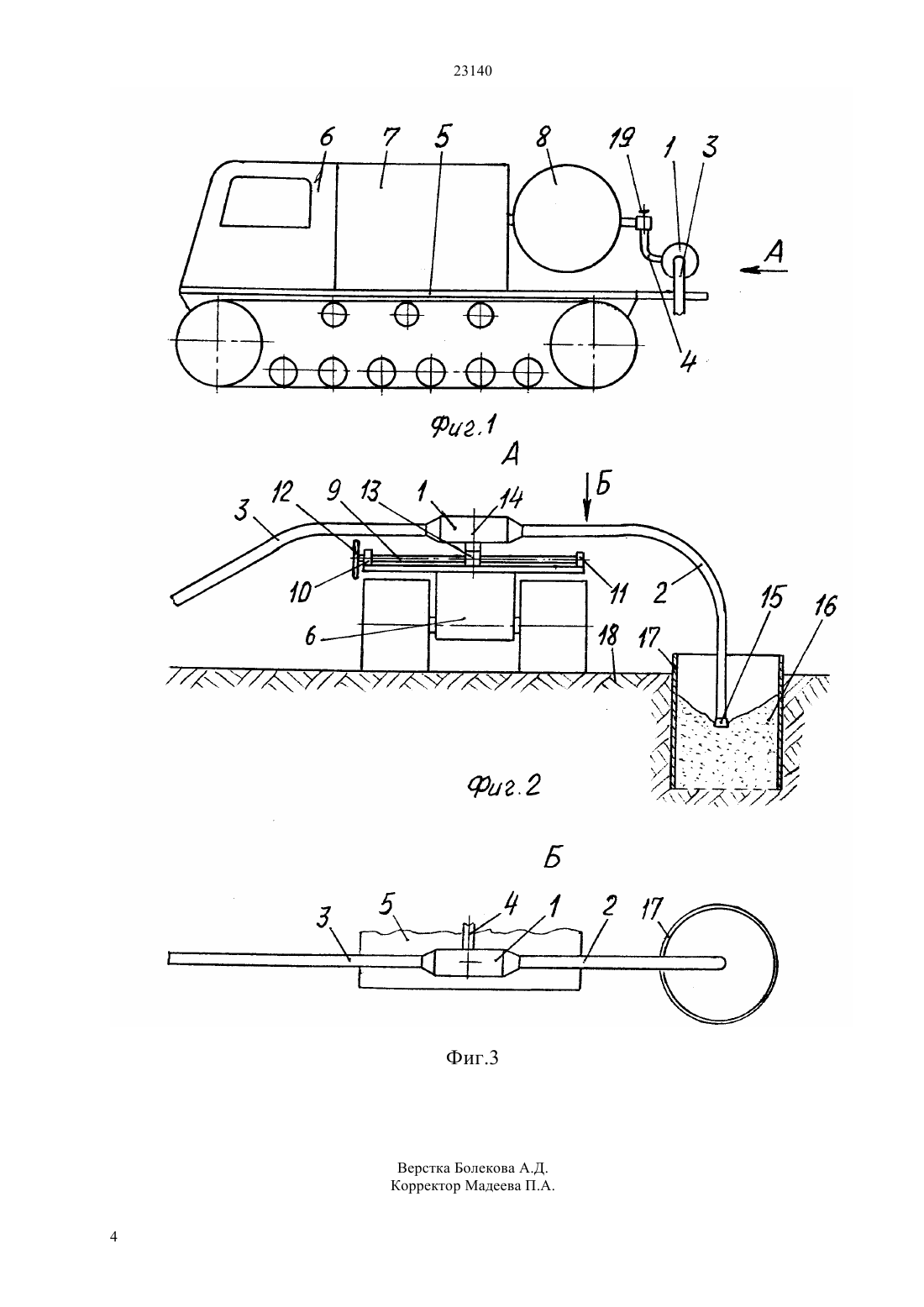

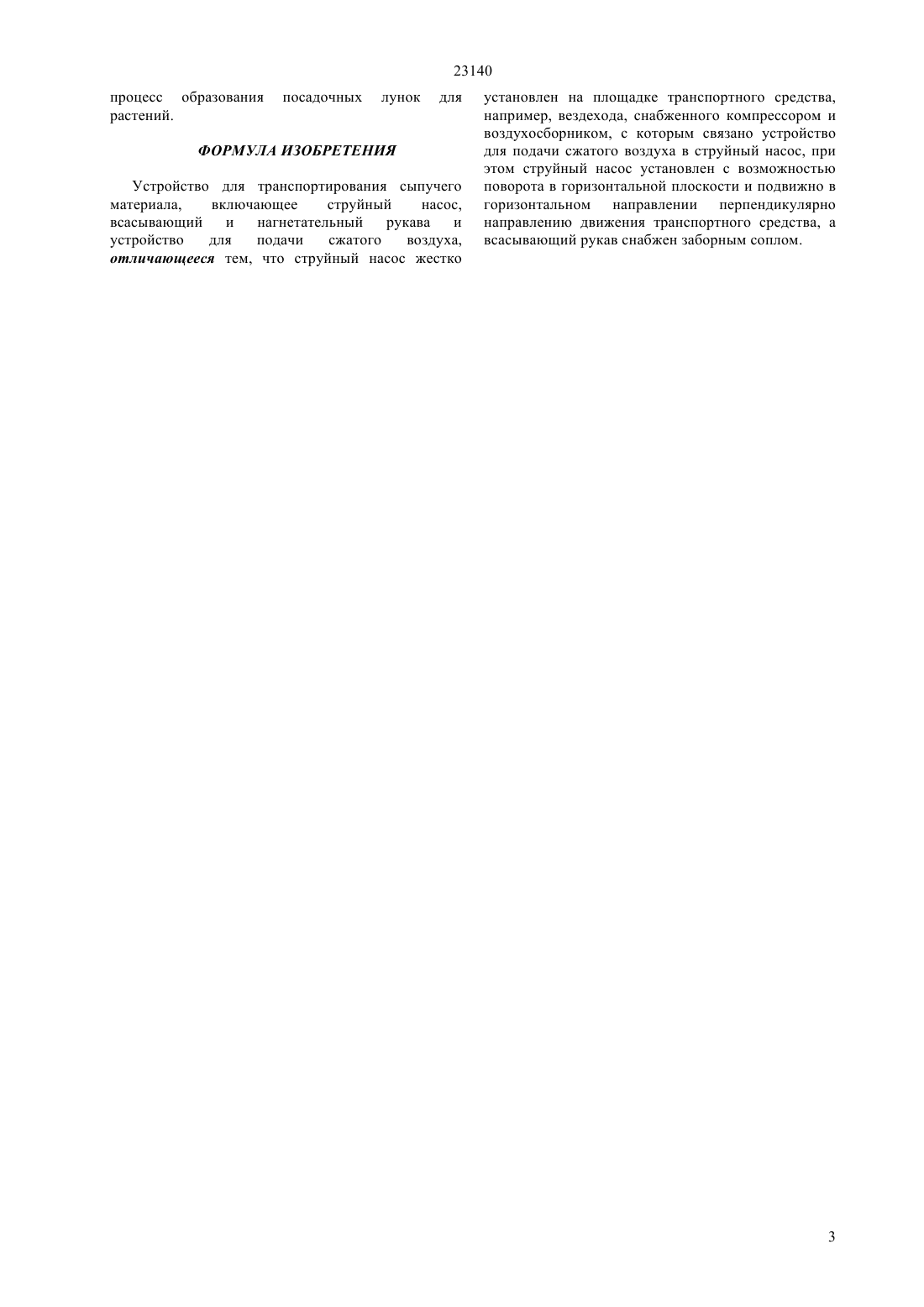

(51) 65 19/00 (2009.01) 65 19/04 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ транспортирования материала на небольшое расстояние более широкими технологическими возможностями. Технический результат,получаемый от использования данного изобретения,состоит в возможности насос перемещения сыпучих материалов в различных технологических условиях,например, извлекать грунт из различных углублений в почве и рассыпать по поверхности с минимальными трудовыми затратами. Устройство для транспортирования сыпучего материала,включающее струйный насос, всасывающий и нагнетательный рукава и устройство для подачи сжатого воздуха, отличающийся тем, что струйный насос жестко установлен на площадке транспортного средства, например, вездехода,снабженного компрессором и воздухосборником, с которым связано устройство для подачи сжатого воздуха в струйный насос, при этом струйный установлен с возможностью поворота в горизонтальной плоскости и подвижно в горизонтальном направлении перпендикулярно направлению движения транспортного средства, а всасывающий рукав снабжен заборным соплом.(72) Асангалиев Елибек Атрауович Дейнеко Павел Федорович Дейнеко Павел Павлович(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д. Серикбаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 8435, кл. 21 15/08, 2000(54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ СЫПУЧЕГО МАТЕРИАЛА(57) Изобретение относится к устройствам для транспортирования сыпучих материалов и может быть использовано для перемещения песчаного грунта в условиях пустынь и полупустынь,например при подготовке площадей под лесные и кустарниковые насаждения. Задачей, на решение которой направлено данное изобретение, является создание мобильного устройства для 23140 Изобретение относится к устройствам для транспортирования сыпучих материалов и может быть использовано для перемещения песчаного грунта в условиях пустынь и полупустынь,например при подготовке площадей под лесные и кустарниковые насаждения. Известно устройство для транспортирования сыпучего материала выполненное в виде устройства для подачи забутовочного материала, включающее всасывающий и транспортный трубопроводы и воздухоподающий трубопровод с эжекторным соплом, установленным в начале всасывающего трубопровода (см. А.с. СССР 785524, 21 15/08,1980). Основными недостатками данного устройства являются низкие эксплуатационные свойства и узкие технологические возможности. Наиболее близким по технической сущности к заявляемому изобретению является, устройство для транспортирования сыпучего материала,выполненное в виде устройства для забутовочного материала,включающее струйный насос,всасывающий и нагнетающий рукава и устройство для подачи сжатого воздуха, при этом оно снабжено телескопической стойкой, на которой укреплен струйный насос с возможностью поворота в плоскости, перпендикулярной его оси и через направляющие связан с противовесом и водилом, на котором закреплен конец нагнетающего рукава (см. пред. Патент РК 8435, 21 15/08, БИ 1-2000). Основным недостатком данного устройства являются узкие технологические возможности,обусловленные тем, что оно предназначено для использования в горных выработках для заполнения материалом закрепного пространства и не приспособлено к условиям пустынь и полупустынь. Задачей, на решение которой направлено данное изобретение,является создание мобильного устройства для транспортирования материала на небольшое расстояние с более широкими технологическими возможностями. Технический результат,получаемый от использования данного изобретения, состоит в возможности перемещения сыпучих материалов в различных технологических условиях, например,извлекать грунт из различных углублений в почве и рассыпать по поверхности с минимальными трудовыми затратами. Кроме того,такое выполнение устройства обеспечит транспортные операции при обработке грунтов в пустынях и полупустынях, а также при перегрузке сыпучих материалов из одной емкости в другую, что снизит объем ручного труда. Сущность изобретения заключается в следующем. Предложено устройство для транспортирования сыпучего материала, включающее струйный насос,всасывающий и нагнетательный рукава и устройство для подачи сжатого воздуха,отличающийся тем, что струйный насос жестко установлен на площадке транспортного средства,например, вездехода, снабженного компрессором и воздухосборником, с которым связано устройство 2 для подачи сжатого воздуха в струйный насос, при этом струйный насос установлен с возможностью поворота в горизонтальной плоскости и подвижно в горизонтальном направлении перпендикулярно направлению движения транспортного средства, а всасывающий рукав снабжен заборным соплом. На фиг. 1 схематически представлен общий вид предлагаемого устройства для транспортирования сыпучего материала фиг. 2 то же-вид по А на фиг.1 в рабочем состоянии фиг. 3-вид по Б на фиг. 2. Устройство для транспортирования сыпучего материала состоит из струйного насоса 1, и присоединенных к нему всасывающего рукава 2,нагнетательного рукава 3 и устройства для подачи сжатого воздуха, выполненного в виде рукава 4. Струйный насос 1 установлен на площадке транспортного средства, выполненного в виде вездехода 6, снабженного компрессором 7 и воздухосборником 8, который связан со струйным насосом 1 рукавом 4. При этом струйный насос 1 установлен с возможностью перемещения в горизонтальной плоскости в направлении,перпендикулярном движению вездехода 6 посредством винта 9, установленного в опорах 10 и 11 и приводимого маховиком 12. Винт 9 сопряжен с гайкой 13, на вертикальной оси 14 которой установлен поворотно в горизонтальной плоскости струйный насос 1. Всасывающий рукав 2 снабжен заборным соплом 15,которое принимает транспортируемый материал, например грунт 16 из внутренней полости стакана 17, расположенного в почве 18. Для включения струйного насоса 1 в работу предусмотрен вентиль 19. Устройство для транспортирования сыпучего материала работает следующим образом. Включают в работу средство передвижения,например, вездеход 6 и размещенный на нем компрессор 7 и подъезжают к рабочему месту. По достижении рабочего давления в воздухосборник 8 посредством вентиля 19 включают в работу струйный насос 1 и направляют всасывающий рукав 2, например, во внутреннюю полость стакана 17,расположенного в почве 18, в грунт 16 до соприкосновения сопла 15 с грунтом 16. При этом сопло 15 перекрывается грунтом 16, который,засасываясь в рукав 2, проходит через струйный насос 1 и выходит из нагнетательного рукава 3 вместе с отработавшим сжатым воздухом. Во время работы струйного насоса 1 сопло 15 подают до контакта с грунтом 16 вблизи центра стакана 17, при этом образуется воронка и грунт 16 за счет угла естественного откоса перемещается от стенок к центру и отсасывается. При необходимости улучшить положение всасывающего рукава 2 вращают винт 9, перемещая струйный насос 1 в нужном направлении, а также разворачивая его вокруг оси 14, обеспечивают повышение удобства в работе. После обработки стакана 17 подачу сжатого воздуха в струйный насос прекращают, рукава 2 и 3 укладывают на площадку 5 и переезжают к следующему участку. Использование предлагаемого устройства для транспортирования сыпучего материала позволит механизировать трудоемкий ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для транспортирования сыпучего материала,включающее струйный насос,всасывающий и нагнетательный рукава и устройство для подачи сжатого воздуха,отличающееся тем, что струйный насос жестко установлен на площадке транспортного средства,например, вездехода, снабженного компрессором и воздухосборником, с которым связано устройство для подачи сжатого воздуха в струйный насос, при этом струйный насос установлен с возможностью поворота в горизонтальной плоскости и подвижно в горизонтальном направлении перпендикулярно направлению движения транспортного средства, а всасывающий рукав снабжен заборным соплом.
