Приспособление для захвата и переноса тары с буртиком на горловине

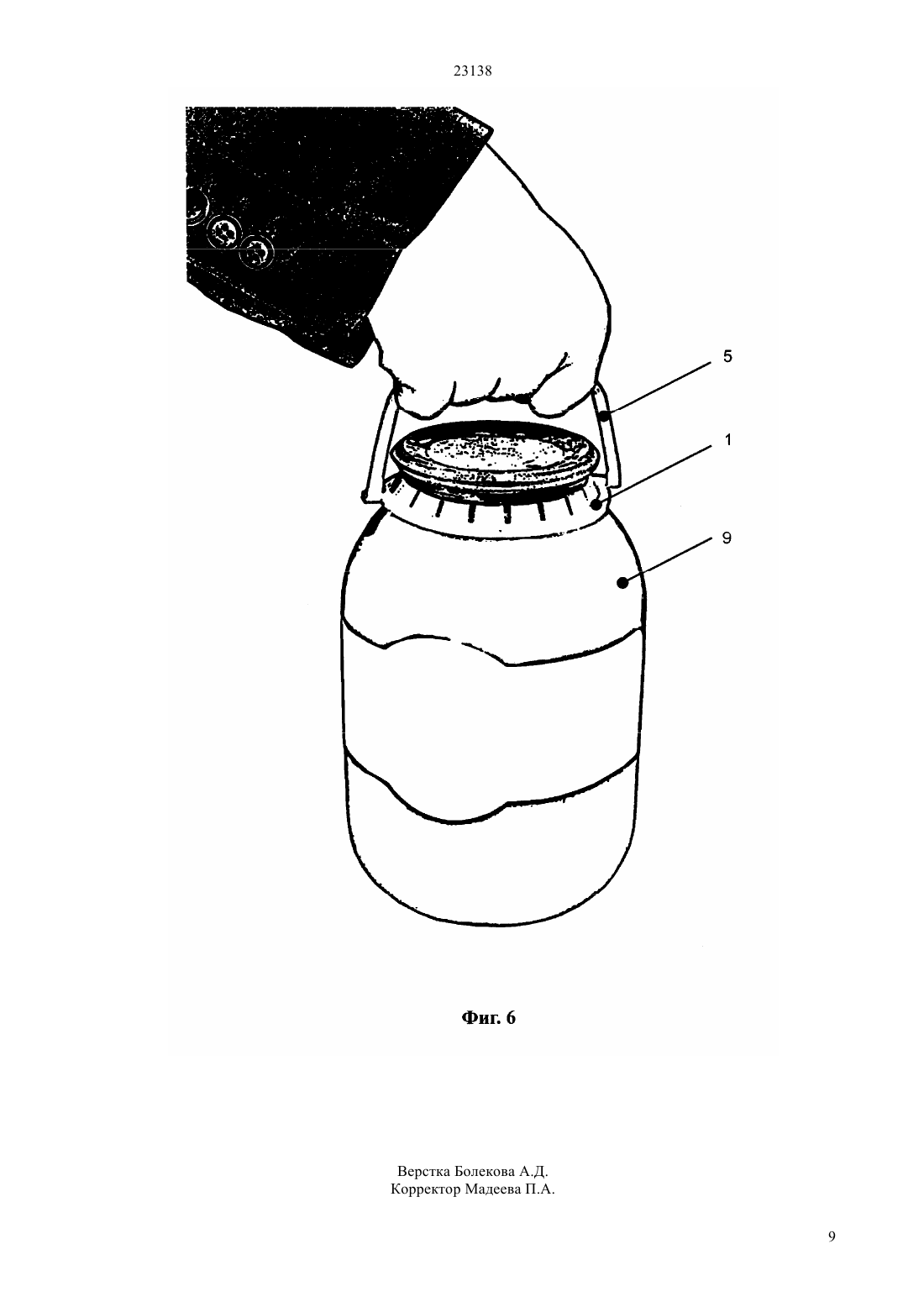

(51) 65 55/08 (2010.01) 65 71/00 (2010.01) 65 55/12 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ этом пластина имеет, по меньшей мере, одно сквозное отверстие для приема горлышка тары. Упругий материал представляет собой, например,полимер. Ручка приспособления выполнена с возможностью изгиба в месте стыка с пластиной. В одном из вариантов ручка выполнена с ребрами жесткости и/или прогибами под пальцы. Держатель зажимного типа выполнен в виде упругодеформируемых лепестков, образованных прорезями, нанесенными на внутреннюю кромку приемного отверстия,которые расходятся радиально наружу и заканчиваются по мнимому диаметру, который больше диаметра приемного отверстия. Лепестки расположены с обеспечением возможности захвата горлышка тары. Внешний периметр пластины дополнительно снабжен, по крайней мере, одним опорным лепестком. В одном из вариантов упругодеформируемые лепестки имеют трепециевидную форму.(54) ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАХВАТА И ПЕРЕНОСА ТАРЫ С БУРТИКОМ НА ГОРЛОВИНЕ(57) Предлагаемое приспособление относится к держателям тары с фланцами (буртиками) и преимущественно к держателям зажимного типа. Изобретение расширяет арсенал средств,используемых в качестве приспособления для захвата и переноса тары с держателем зажимного типа для отфланцованных изделий. Приспособление для захвата и переноса тары с буртиком на горловине выполнено в виде плоской неразъемной пластины из упругого материала, при 23138 Предлагаемое приспособление относится к держателям тары с фланцами (буртиками) и преимущественно к держателям зажимного типа. Часто для захвата,переноса или транспортировки желательно использовать так называемый держатель зажимного типа. Известно приспособление для переноса банок,содержащее шарнирно соединенные полукольца,ручку и фиксатор для соединения полуколец (. 1 301 373, МПК А 47 45/10, публ. 07.04.1987). Ручка шарнирно соединена с полукольцом, а фиксатор жестко закреплен на ручке. Одно из полуколец имеет на конце стержень, а другоекольцо для размещения стержня и гильзу. При использовании приспособления полукольца соединяют на горловине банки (под ее венчиком). Стержень при этом входит в кольцо. При переводе ручки в вертикальное положение фиксатор захватывает гильзу. Затем банку за ручку переносят нужное место. При опускании ручки фиксатор выходит из зацепления с гильзой, полукольца раскрываются, а банка освобождается. Известно приспособление для захвата банок (. 1 301 373, МПК А 47 45/10, публ. 07.04.1987). Приспособление содержит держатель с захватами и съемную пластину. Держатель имеет прямоугольное основание с отверстиями и пластины с полукруглыми вырезами. Пластины закреплены шарнирно на основании и связаны между собой пружиной. Для захвата банки за горловину приспособление устанавливают на горловину банки. При нажатии на держатель рукой пластины проходят через верхний выступ горловины банки. При этом пластины сжимаются пружиной и прочно охватывают горловину банки. В таком положении банку можно перемещать. Известно приспособление - держатель кастрюли с отбортовкой ( . 1 650 0823, МПК А 47 45/10,публ. 23.05.1991). Приспособление содержит упругое неразъемное кольцо и рукоятку. Рукоятка образована двумя частями и содержит приспособление для фиксации частей рукоятки между собой. Приспособление используют следующим образом. Кольцо подводят к краю кастрюли. Фиксатор находится в отрытом положении. При этом кольцо образует зазор,позволяющий свободно завести кольцо под отбортовку кастрюли. Обе половинки рукояти сводят и закрепляют фиксатором. В этом положении кастрюлю можно перемещать. Известно приспособление для захвата банок (. 1 718 789, МПК А 47 45/10, публ. 15.03.1992). Приспособление содержит держатель, втулку с прорезью и тягой, проходящей через втулку. С держателем соединен захват в виде полукольца с отогнутым свободным концом. Для захвата банки заводят полукольцо и производят фиксацию банки. Известно приспособление для переноса банок( . 1 729 942, МПК В 65 55/08, публ. 30.04.1992). Приспособление содержит проволочный полузахват с двумя губками в виде полуколец, ручку и фиксатор. Захват своими губками надевается на горловину банки. За счет сил 2 упругости в петле губки прижимаются к горловине банки. Затем фиксатор надевается на концы захвата. Банка переносится за ручку. Известно приспособление для переноса банок( . 1 747 330, МПК В 65 55/08, публ. 15.07.1992). Приспособление содержит захваты и соединенные шарнирно между собой ручки. На стойке одной из ручек укреплен фиксатор в виде спирали. На концах стоек посредством крючков установлены изогнутые струны. Струны огибают горловину переносимой банки. Известно приспособление для переноса банок( . 1 761 625, МПК В 65 55/08, публ. 15.09.1992). Приспособление содержит жесткий дугообразный элемент для установке на горловине банки и замыкающий элемент с ручкой. Известен захват для тары, имеющей горловину( . 2 016 818, МПК В 65 55/12, публ. 30.07.1994). Захват для тары содержит сформированный из синтетического материала блок из ручки, стойки и вилки. На первом конце ручки закреплен фиксатор с отгибом. Известно приспособление для переноса тары с буртиком на горловине ( . 2 080 810, МПК В 65 55/08, публ. 10.06.1997). Приспособление состоит из полукольцевого жесткого элемента с кольцевыми сгибами на концах, обеспечивающими упругость конструкции. Через сгибы пропущена стяжка с возможностью свободного в них перемещения. На стяжке размещено средство для переноса. Средство для переноса выполнено плетеным. В основу изобретения поставлена задача расширения арсенала средств, используемых в качестве приспособления для захвата и переноса тары с держателем зажимного типа для отфланцованных изделий. Поставленная задача решается тем, что приспособление для захвата и переноса тары с буртиком на горловине выполнено в виде плоской неразъемной пластины из упругого материала, при этом пластина имеет, по меньшей мере, одно сквозное отверстие для приема горлышка тары. Упругий материал представляет собой, например,полимер. Ручка приспособления выполнена с возможностью изгиба в месте стыка с пластиной. В одном из вариантов ручка выполнена с ребрами жесткости и/или прогибами под пальцы. Держатель зажимного типа выполнен в виде упругодеформируемых лепестков, образованных прорезями, нанесенными на внутреннюю кромку приемного отверстия,которые расходятся радиально наружу и заканчиваются по мнимому диаметру, который больше диаметра приемного отверстия. Лепестки расположены с обеспечением возможности захвата горлышка тары. Внешний периметр пластины дополнительно снабжен, по крайней мере, одним опорным лепестком. В одном из вариантов упругодеформируемые лепестки имеют трепециевидную форму. Изобретение поясняется нижеследующим описанием и приложенными чертежами, на которых 23138 фиг. 1 изображает вид приспособления для захвата и переноса тары (одной банки) с держателем зажимного типа (в сложенном состоянии) в соответствии с настоящим изобретением фиг. 2 - изображает изометрическую проекцию приспособления для захвата и переноса тары (одной банки) с держателем зажимного типа (с ручкой для переноса, установленной вертикально) фиг. 3 - изображает изометрическую проекцию приспособления для захвата и переноса тары (одной банки) с держателем зажимного типа (с ручкой снабженной прогибами под пальцы, установленной вертикально) фиг. 4 - изображает изометрическую проекцию приспособления для захвата и переноса тары (двух банок) с ручкой, снабженной прогибами под пальцы фиг. 5 - изображает изометрическую проекцию приспособления для захвата и переноса тары(четырех банок) с ручкой, снабженной прогибами под пальцы фиг. 6 - показан процесс переноса одной банки с помощью предлагаемого приспособления для захвата и переноса тары. Приспособление выполнено в виде плоской цельной пластины 1 из гибкого материала,например, полимера. Пластина 1 имеет, по меньшей мере, одно сквозное отверстие 2 для приема отфланцованного изделия, например, такого как банка (см. фиг.6). Для удобства отверстие 2 называется здесь как принимающее отверстие 2. Принимающее отверстие 2 имеют радиальные прорези 3, идущие от внутренней кромки этого отверстия,которые образуют лепестки 4. Внутренние края лепестков 4 определяют внутренний диаметр Д 1 принимающего отверстия 2. Лепестки 4 имеют, по существу, одинаковую длину,благодаря чему их внутренние края, по которым они крепятся к пластине 1, составляя с ней одно целое,образуют мнимую или представляемую периферию круга с диаметром Д 2. В одном из вариантов упругодеформируемые лепестки имеют трепециевидную форму. Приспособление снабжено ручкой 5 для переноса. Ручка 5 для переноса изделия имеет захват равный ширине ладони взрослого человека. Для облегчения процесса установки на переносимый предмет внешний периметр приспособления дополнительно снабжен, по крайней мере, одним опорным лепестком 6 для приложения давления в процессе установки. При необходимости, ручка 5 дополнительно снабжена ребрами жесткости 7 (см. фиг.1 и 2) и прогибами под пальцы 8 (см. фиг. 3, 4, 5) обеспечивающими большее удобство при переносе. Предлагаемое приспособление очень просто надевается на банку 9 (см. фиг. 6) путем вставления банки 9 через принимающее отверстие 2. На фиг. 6 можно увидеть, отфланцованное изделие, например,банку 9, вставленную через принимающее отверстие 2 пластины 1, с захватывающими лепестками 4,которые при проталкивании отфланцованного изделия (банки) 9 вверх в позицию зацепления нижней стороны бортиков или фланцев банки 9,надежно фиксируют банку. Захватывающие лепестки 4 очень крепко удерживают на месте зацепляемое ими изделие(банку 9) под ее фланцем (буртиком) посредством стягивающего действия захватывающих лепестков 4. Стягивающее действие упругодеформируемых лепестков 4 побуждает их прижиматься к стенке или горловине банки 9. Извлекают банку 9 из приспособления путем воздействия на опорные лепестки 6. Предлагаемое приспособление для захвата и переноса тары удобно для использования. Приспособление компактно, т.к. имеет плоскую форму. При массовом производстве этого приспособления для захвата и переноса тары его удобно складировать, хранить и перевозить. Плоская форма дает возможность использовать устройство в процессе конвейерного производства продукции,которую необходимо снабжать устройством для ручного переноса. Конструкция устройства обеспечивает многократное использование. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Приспособление для захвата и переноса тары с буртиком на горловине, снабженное держателем зажимного типа и ручкой, отличающееся тем, что оно выполнено в виде плоской неразъемной пластины из упругого материала, при этом пластина имеет, по меньшей мере, одно сквозное отверстие для приема горлышка тары, ручка выполнена с возможностью изгиба в месте стыка с пластиной,держатель зажимного типа выполнен в виде упругодеформируемых лепестков, образованных прорезями, нанесенными на внутреннюю кромку отверстия для приема горлышка тары, которые расходятся радиально наружу и заканчиваются по мнимому диаметру, который больше диаметра приемного отверстия, а упругодеформируемые лепестки расположены с обеспечением возможности захвата горлышка тары. 2. Приспособление для захвата и переноса тары по п.1, отличающееся тем, что внешний периметр пластины дополнительно снабжен, по крайней мере,одним опорным лепестком. 3. Приспособление для захвата и переноса тары по п.1,отличающееся тем,что упругодеформируемые лепестки имеют трепециевидную форму. 4. Приспособление для захвата и переноса тары по п.1, отличающееся тем, что упругий материал представляет собой, например, полимер. 5. Приспособление для захвата и переноса тары по п.1, отличающееся тем, что ручка выполнена с ребрами жесткости и/или прогибами под пальцы.
