Устройство для переноса изделий из печи в закалочный бак

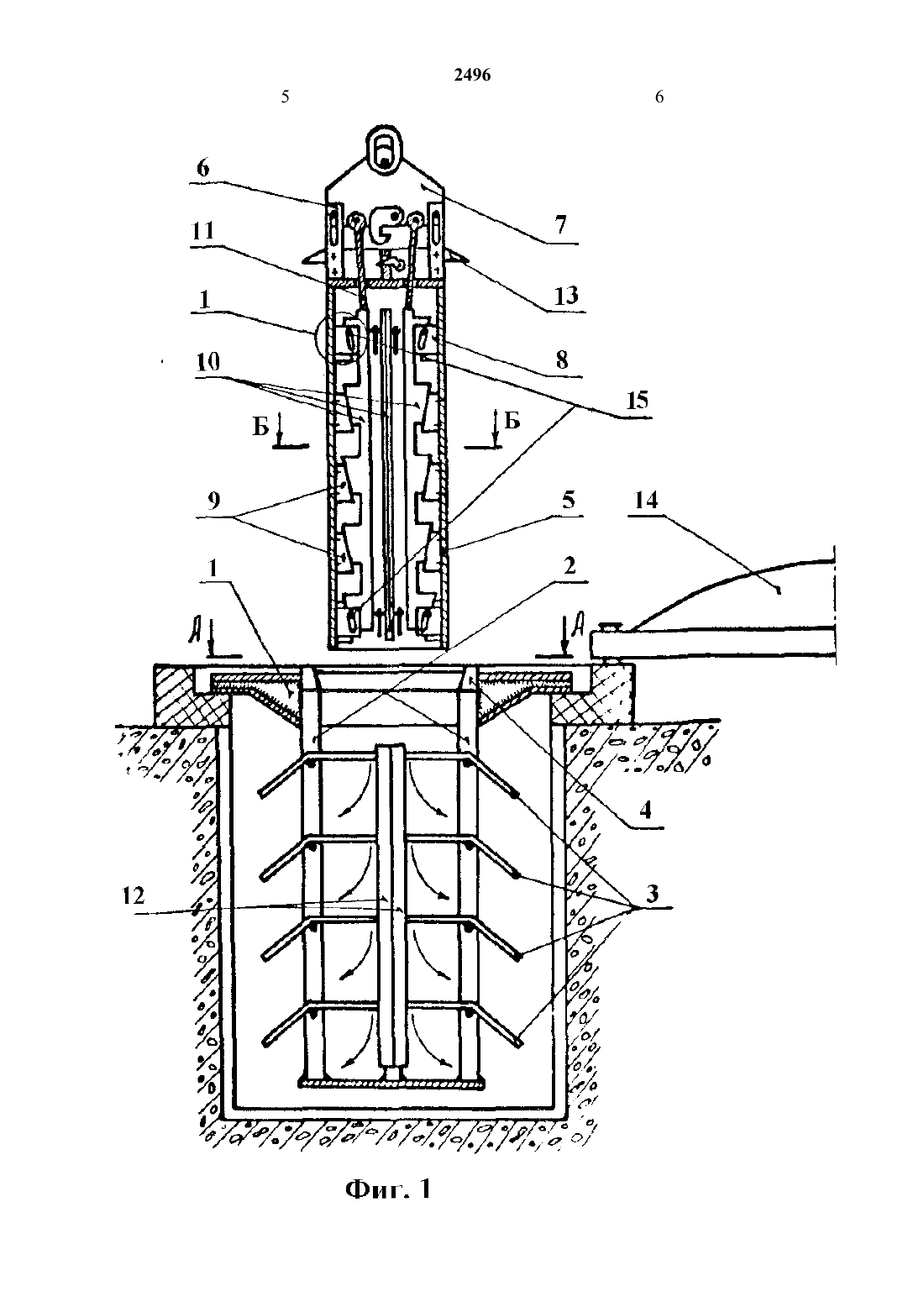

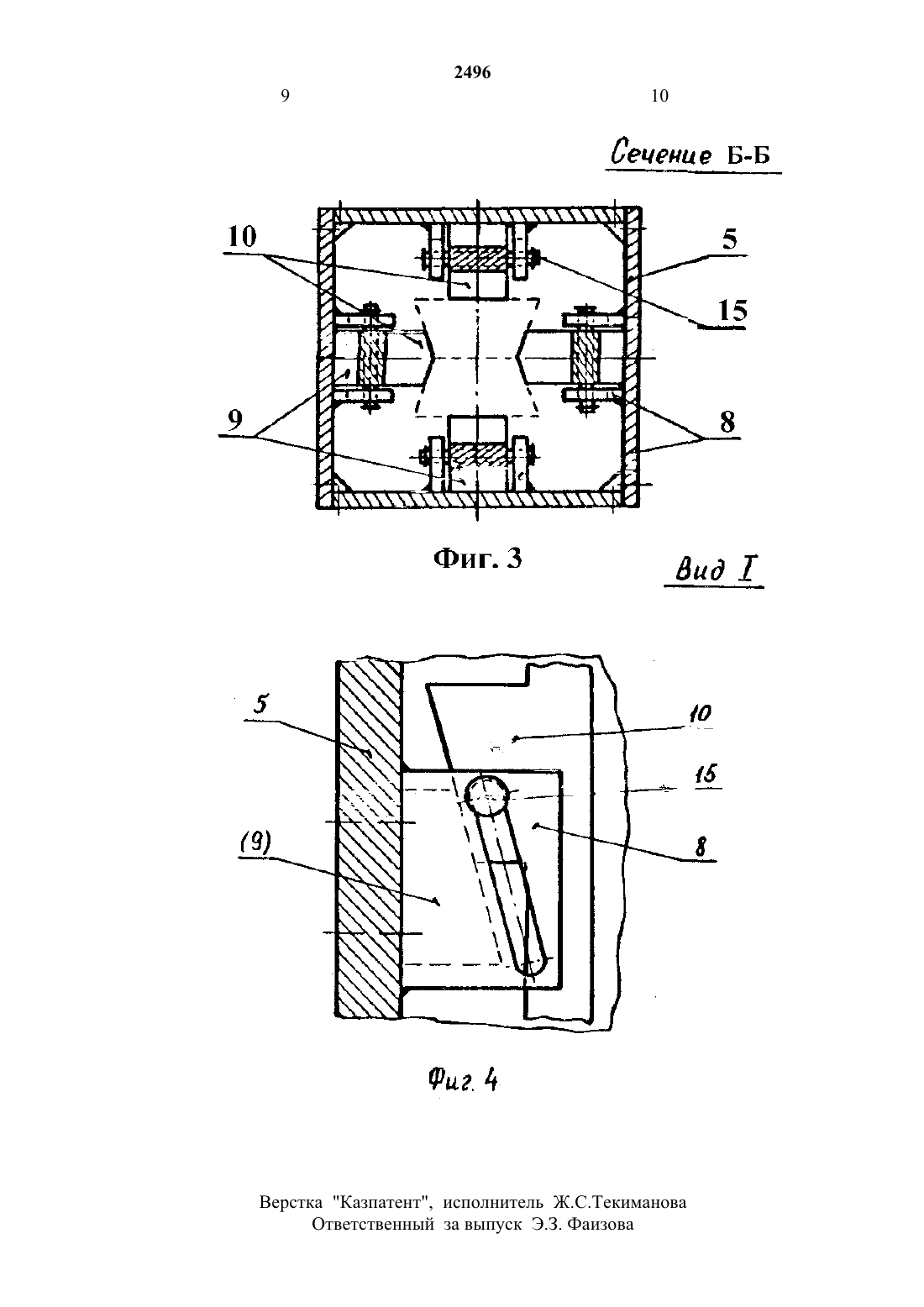

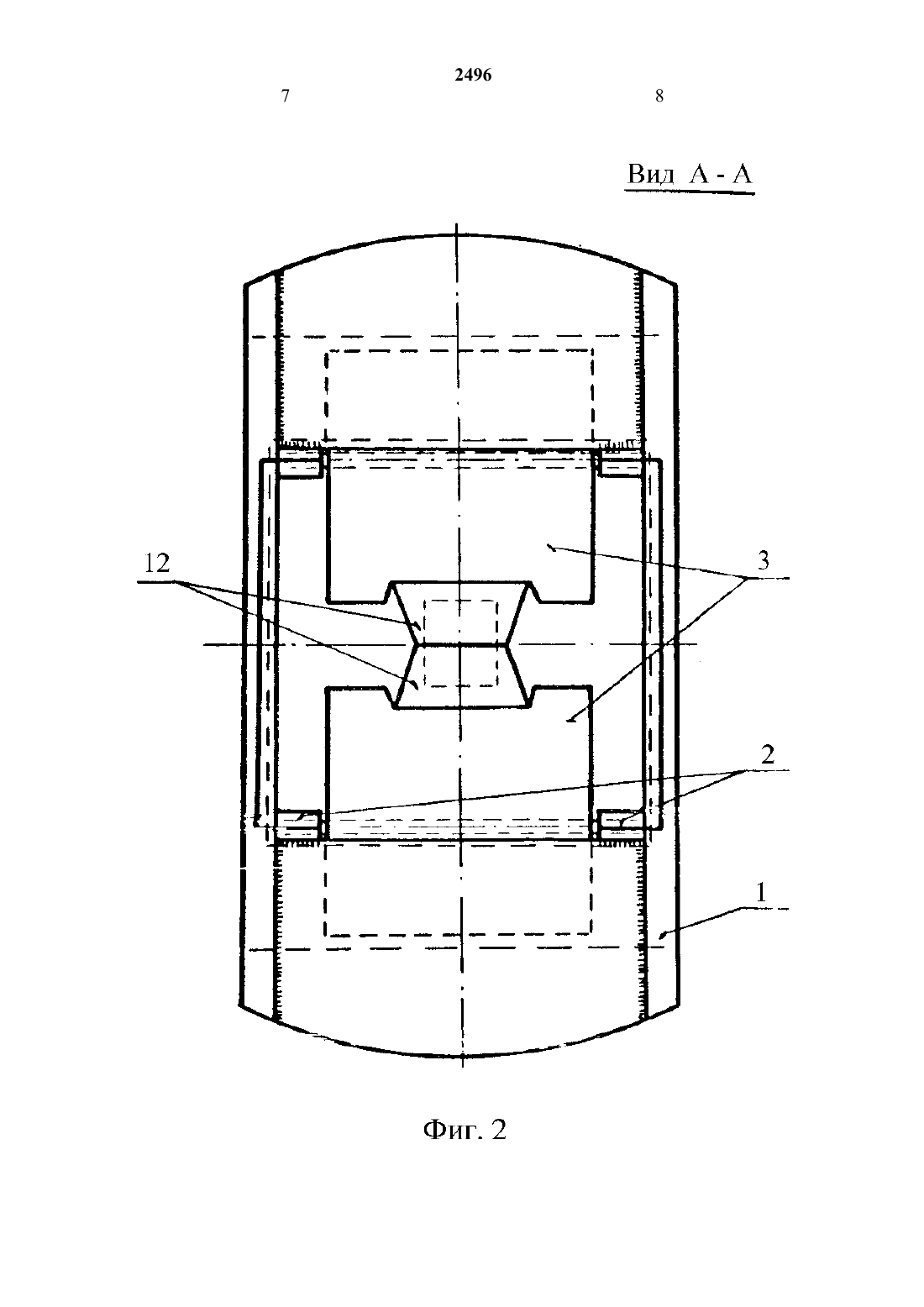

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ПЕРЕНОСА ИЗ ДЕЛИЙ из ПЕЧИ в ЗАКАЛОЧНЫЙ БАК(57) Изобретение относится К термической обработке Металлов и сплавов и, в частности,может быть применено при закалке плоских ножей прямоугольного и непрямоугольного сечения.Целью изобретения является повышение качества изделий за счет всесторонней их фиксации.Устройство для переноса изделий из печи в закалочный бак, содержит кожух, элементыИзобретение относится К термической обработке металлов и сплавов и, в частности,может быть применено при закалке плоских ножей, прямоугольного и непрямоугольного сечения.Наиболее близким по техническому решению предлагаемому является устройство для закалки изделий, содержащее закалочный бак с направляющими, подвеску и телескопический кожух с центровочными шть 1 рями /1/.Однако отсутствие строгой фиксации изделия из-за необходимости установкификсации, направляющие, размещенные на опорной поверхности печи или бака,снабжено закрепленными на внутренней поверхности кожуха клиньями, направляющими планками с пазами, размещенными в верхней и нижней частях кожуха, а элементы фиксации выполнены в виде,имеющих возможность перемещения, продольных направляющих с клиновой поверхностью, сопряженной с клиньями, а поверхность клиньев выполнена с углом скоса, обеспечивающим самоторможение клиновой пары с выполнением условияГде (р - угол скоса клиньев, Г - коэффициент трения скольжения материала клиньев.изделий с зазором в направляющих и в телескопическом кожухе не позволяют полностью избежать деформаций изделия при закалке, особенно ножей непрямоугольного сечения, а также не устраняет деформацию изделия при захвате его из печи после нагрева.Целью изобретения является повышение качества изделий за счет всесторонней их фиксации.На фиг 1 представлен общий вид устройства, на фиг 2 - вид А-А, на фиг. 3 - сечение Б-Б /фиг 1/, на фиг. 4 - узел 1 /фиг 1/.Устройство состоит из двух частей приспособления для удержания ножей в печи,приспособления захвата и транспортировки ножей в закалочную ванну. Приспособление для удержания ножей в печи содержит ферму 1 и закрепленную на ней подвеску 2 с Шарнирно-закрепленными держателями ножей 3,направляющие 4. Приспособления захвата и транспортировки ножей представляют собой квадратный кожух 5, на котором установлены направляющие 6 траверсы автостропа 7, направляющие планки 8, клинья 9, направляющие с клиновой поверхностью 10,соединенные с траверсой автостропа канатом 11. Угол скоса клиньев выбирается изГДС Ф - УГОЛ скоса КЛИНЬСВ, Т - коэффициент трения скольжения материала клиньев, при этом относительное движение клиньев не может начаться под действием напряжений пластической деформации ножей при закалке из-за сил трения клиновых пар, что обеспечивает надежную фиксацию ножей /12/ с четырех сторон. Кожух 5 снабжен упорами 13.Устройство работает следующим образом.Приспособление для удержания ножей устанавливается фермой 1 на полке верхней части печи. Ножи 12 закладываются между щарнирно закрепленными держателями ножей 3 на подвеске 2. После разогрева ножей в печи до заданной температуры открывается крыщка печи и в отверстие фермы 1 опускается приспособление захвата ножей. Приспособление ориентируется направляющими 4 и по мере опускания торцами стенок квадратного кожуха 5 поворачивает держатели ножей 3, освобождая ножи, которые входят в зазор между клиновь 1 ми поверхностями достаточной для свободного захода двух ножей. Зазор образуется за счет того, что автостроп освобожден и клиновые направляющие, соединенные с траверсой автостропа 7 канатом 11, вь 1 тянуты вверх и разведены в стороны направ 4ляющими планками 8. Приспособление для захвата опускается на упоры 13, но траверса автостропа 7 по направляющим автостропа 6 и соединенные с ней клиновые квадраты 10 продолжают опускаться до тех пор, пока ножи не зажмутся клиновыми поверхностями и не сработает защелка автостропа. За счет самоторможения клиновых пар происходит фиксация ножей с четырех сторон. Затем зажатые в приспособление ножи транспортируются в закалочную ванну /на чертеже не показано/. По мере поднятия приспособления держатели ножей 3 возвращаются в исходное положение. После закалки ножи, не вынимая из приспособления, загружают в печь на отпуск. Новый цикл начинается с загрузки новых ножей в приспособление для удержания ножей в печи с помощью приспособлении для захвата /в обратной последовательности/.Устройство для переноса изделий из печи в закалочный бак, содержащее кожух,элементы фиксации, направляющие,размещенные на опорной поверхности печи или бака, отличающееся тем, что с целью повышения качества изделий за счет всесторонней их фиксации, оно снабжено закрепленными на внутренней поверхности кожуха клиньями, направляющими планками с пазами, размещенными в верхней и нижней частях кожуха, а элементы фиксации выполнены в виде имеющих возможность перемещения продольных направляющих с клиновой поверхностью, сопряженной с клиньями, а поверхность клиньев выполнена с углом скоса, обеспечивающим самоторможение клиновой пары с вь 1 полнением условия
