Загрузочное устройство шахтной печи

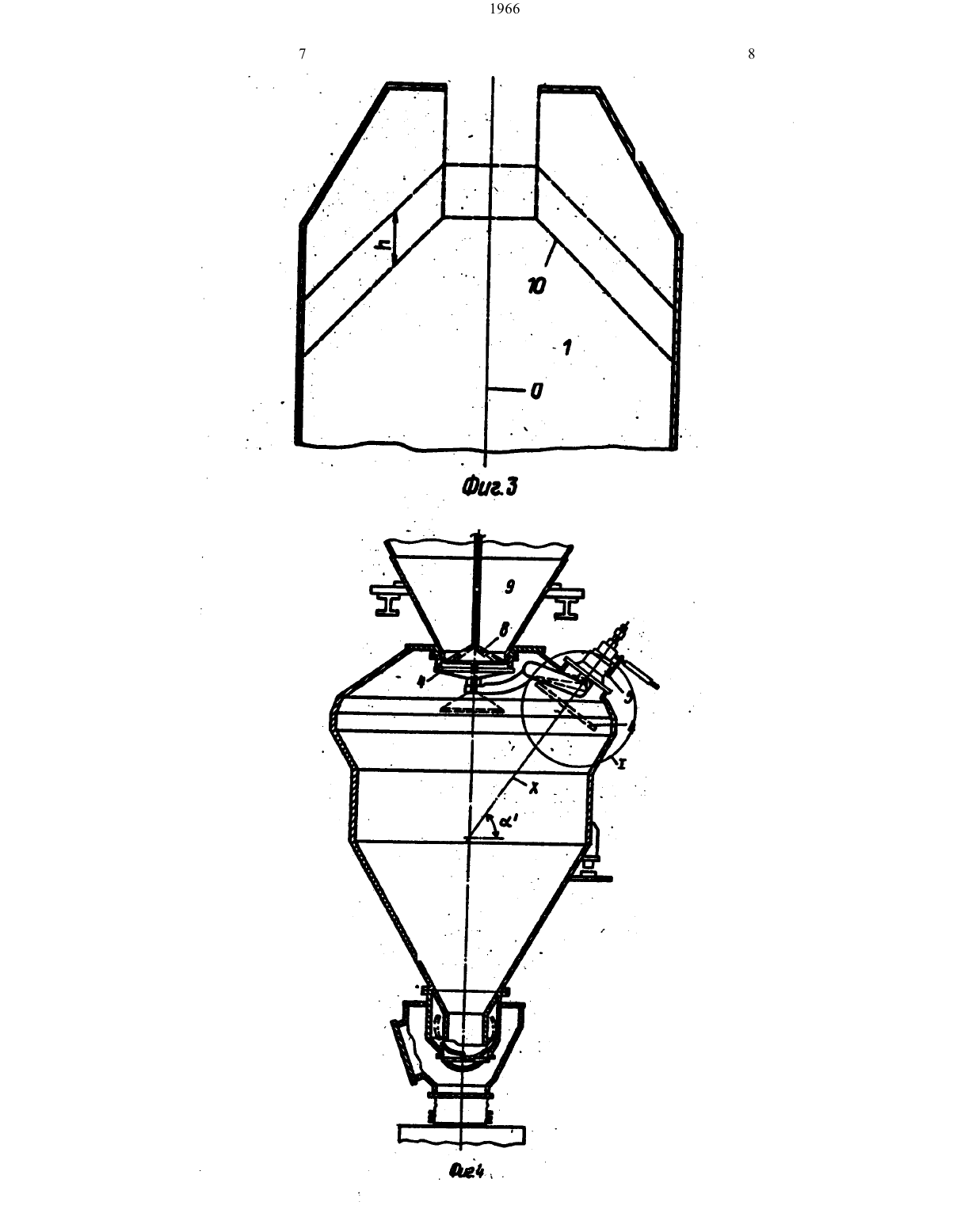

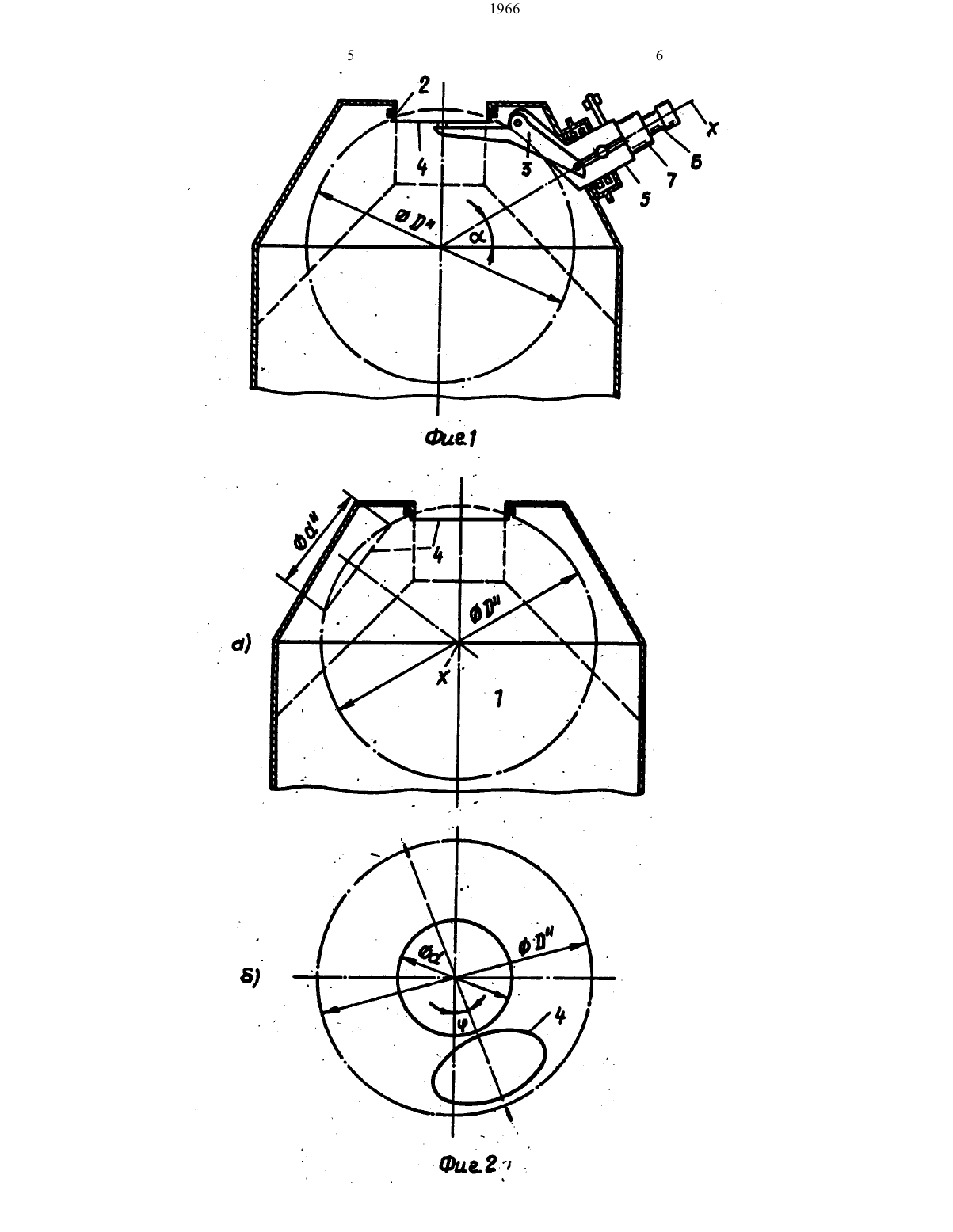

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54). ЗАГРУЗОЧНОЕ устройство ШАХТНОЙ ПЕЧИ(57) Изобретено относится к устройствам для герметизации центрального отверстия камеры шахтной печи. Цель изобретения увеличение ПРОИЗВОДИ тельности устройства.Устройство со цзобретение относится к механическому оборудованию металлургических печей н может быть использовано на заводах металлургии, машиностроения Ргдругих отраслях проъъшшенности.Цель изобретения - повышение производительности устройства. За счет отвода заслонки, перекрывающей ценгральное отверстие, по такой траектории,-которая позволит при нахождении заслонки в крайнем нижнем положении заполнить камеру загрузки до максичапьно высокого устройства засыпки.На фиг. 1 представлено предлагаеаое устройствошоответственно с засхонкой в закрытом положении, общий. ид на фиг, 2 то же, заслонка в открытом 1 оложенин общий вид (а), вид сверху б) на фиг. 3 - кожух емостн бун 2стоит из уплотнительной задвижки, установленной на рычаге управленя внутри рабочей камеры ивзаимодействующей с седлом, расположенным вокруг уплотняемого отверстия. Механизм перемещения задвижки имеет полый поворотнй суппорт, размещенный вокруг оси поворота в уплотняющей опоре стенки камеры и связанный с ДРУГИМ концом рычага управления с помощью устройства,обеспечивающего осевое перемещение задвижки по отношению к своему седлу. Для уменьшеняпространства, необходимого движення задвижки, суппорт механизма ее перемещения смонтирован так, чтобы ось его поворота образовывала острый угол с вертикальной осью отверстия камеры. 1 з.п.ф-лы, 7 ил.Кераб На Фиг. 4 - устройство в сборе,вертикальное сечение на фиг. 5 и 6 ОУНКЕР. В ПРОЦессе загрузки на Фиг. 7 - узел 1 на фиг. 4.Устройство содержит камеру загрузКИ В Виде шлюза с Центральным отверстием 2 в верхней части, шарнирно Установленный двуплечий рычаг 3, засЛОНКУ 4, механизм 5 перемещения заслонки в виде поворотного суппорта 6,закрепленного в уплотняющей втулке 7.для устранения глубокого опускания заслонки при открытии отверстия камерьппредполагаетсятакое расположение суппорта и заслонки А, которое позволяет обеспечить менее глубокое про.никновение заслонки в шлюз, т.е. расположение суппорта 6 позволяет для такого же сечения отверстия шлюза 1ооеспечть его наилучшее заполнение или для таково же заполнения шлюза 1 увеличить сечение его отверстияЭта возможность достигается путем расположена суппорта 6 (фиг. Г) таким образом, что его ось поворота Х образовывала острый угол с горизонтальной плоскостью, вместо горизонтально го ее расположеня. Вследствие наклона оси Х точка пересечена ее с вертикальной осью О печи опускается, что увеличивает расстояне до заслонки 4,т.е. радиус сферы перемещения заслонки. на горизонтальной проекции(фиг. 26) видно, что плоскость перемещеня центра заслонки смещена на угол су, причем этот угол пропорционален наклону осн Х по отношению к горизон тали.- Поскольку вварианте реализации согласно фиг 2 заслонка менее глубо.ко проникает в шлюз 1 в процессе от крытия уровень максимальной загрузки может быть повышениемд Это различие следует также из фиг.3, на которой уровень максимальной загрузки показан поэицей 10. ч 1 . Преимущественно, реализуемое наклоном оси поворота заслонки 4 становится тем более существенным, чем оольше наклон.-На Фиг. 4 показана тшшщшишщритлшящшшг ния устройства. Так, если ось Х сильно наклонена по отношению к горизонтали, то угол существенно превос ходит угол сдвиг 1). Такой сильныйнаклон еще больше опускает точку пересечения осей Х и 0. При этом радиус перемещения заслонки А увеличвается в результате чего шлюз (фиг 4) имеет грушерндную форму, более широкое сечение которойнаходится на уровне траектории перемещения заслонки.Конец .фаэы загрузки шлюза показан на фиг. 5 -7, которые со ОТВЕТСТВУЮТ видам, ПОКЗЭЗННЬМ на4 фиг. 1 шлюза в верхней части необходимо предусмотреть распределительное устройство для загружаемого материала с целью обеспечения направления его в периферийнтбобластьшлюза.Дпяэтогозадерннивающая задвижка 8, которая регулирует вытекание загружаемого материалаиз бункера 9 в шлюз 1, выполняется в форме конуса и перемещается в верти КЯЛЬНОМ ПОЛОЖЕНИИ С ПОМОЩЬЮ ИЗВЕСТНЫХСредств. Для направления загружаемого материала в центральную область конус опускается в положение, показанное пунктирными линиями.Кконцуфаэызагрузки конус постепенно поднимаетсяс целью отклонения траектории падения загружаемого материала на оси Х н направления его в периферийную область шлюза 1.1. Загрузочное устройство шахтной печи, содержащее камеру загрузки с центральным отверстием в верхней частн шарнирно установлений двуплечий рычаг, заслонку, установленную на од 4 ном концеэтого рычага, соединенного другим концом смехах-шзмом перемещения заслонки, причем механизм перемещения выполнен в виде полого поворотного суппорта закрепленного в уплотняющей втулке при этом ось вращеня механзма лежит в одной вертикальной плоскости-с вертикальной осью камеры о т л и ч а ю щ е ес я темчто с целью повышеня производительности загрузочного устройства, ось меха- . ниэма перемещения заслонки размещена под острым углом относительно вертикальной оси камеры загрузки и совпадает с осью ее вращения. 2. Устройство по п. 1, о т л и ч а ю щ ее с я.тем, что камера загрузки виерхнейчасти выполнена с расшренем.
