Ветротурбина шнеко-спирального типа

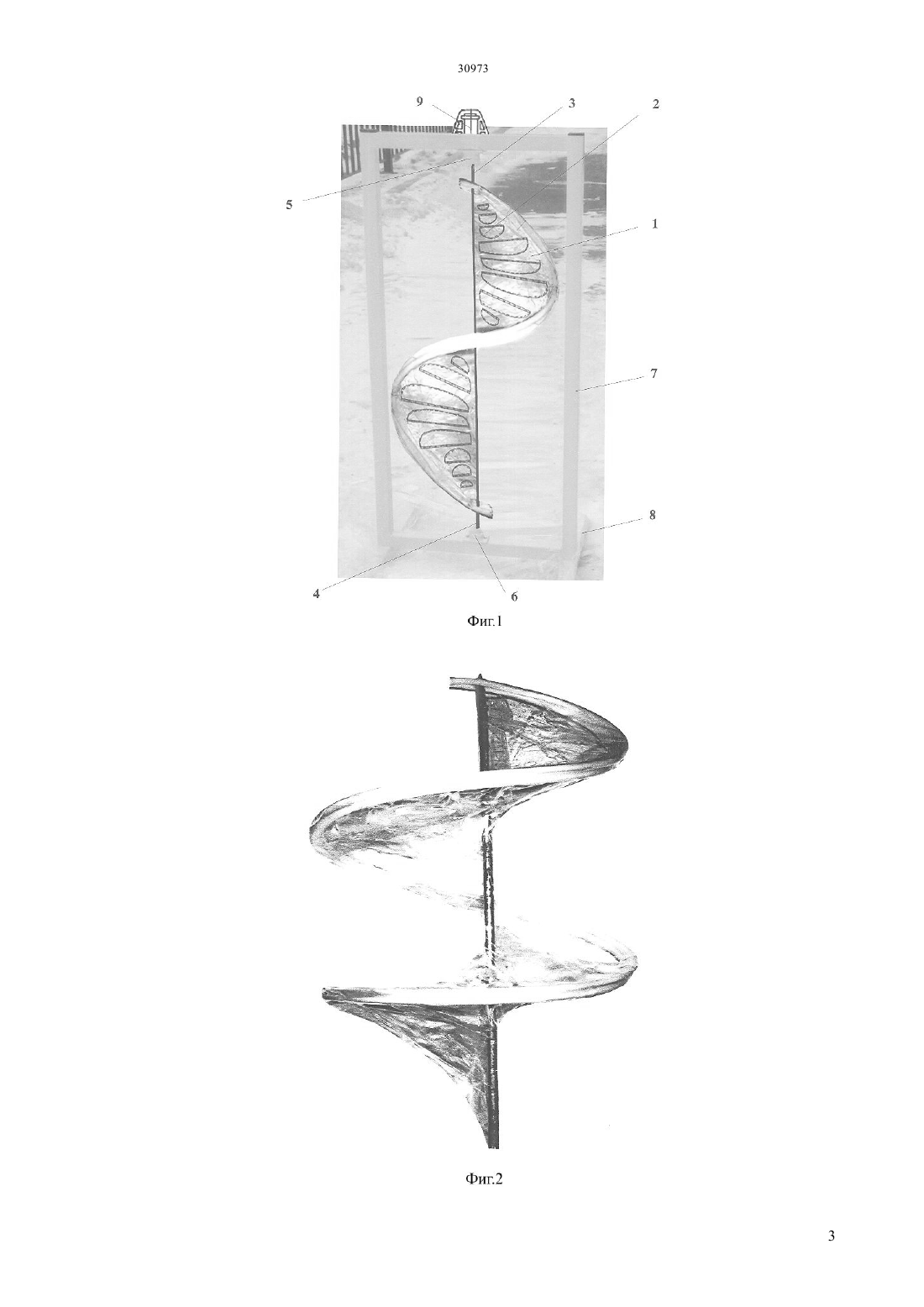

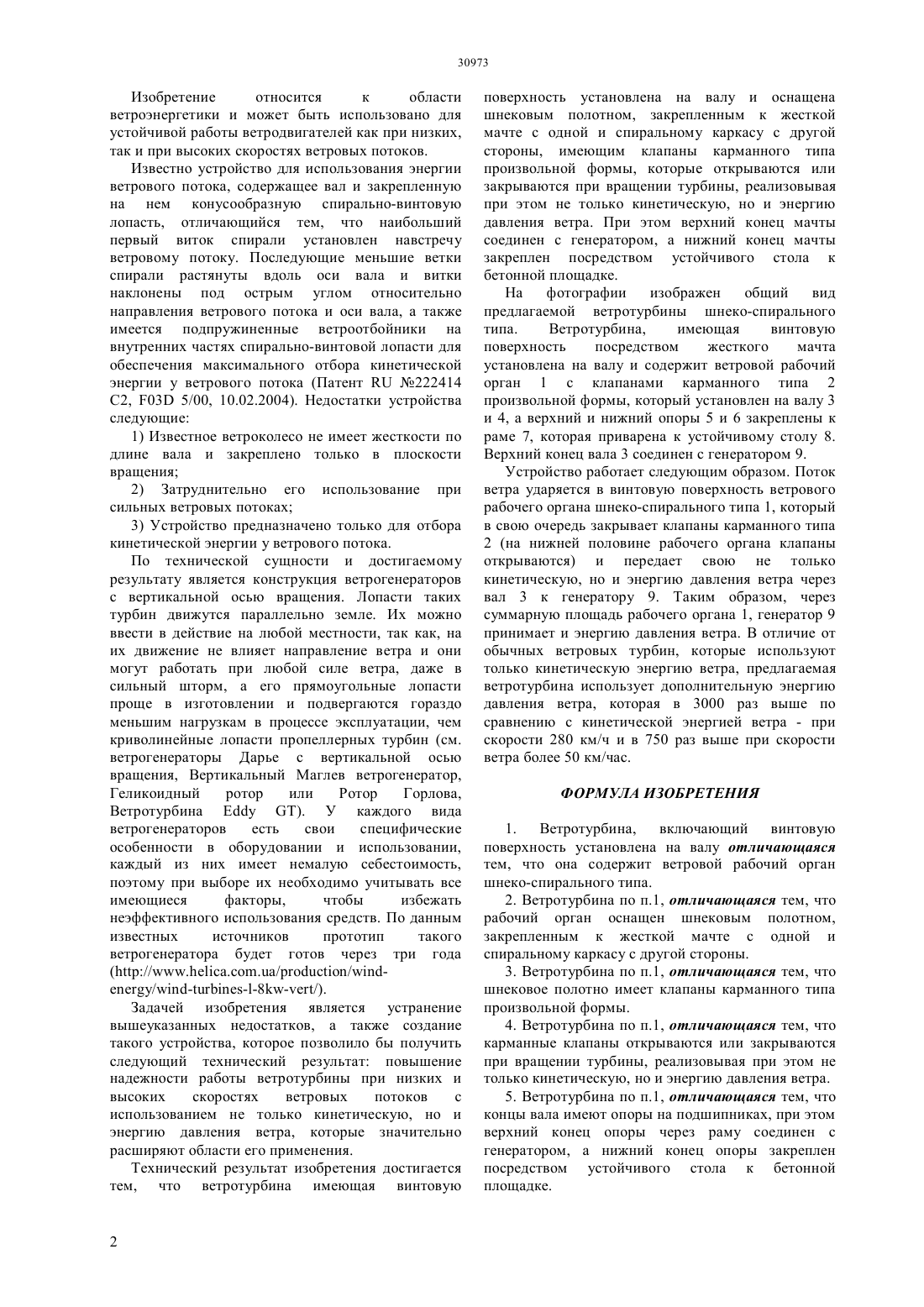

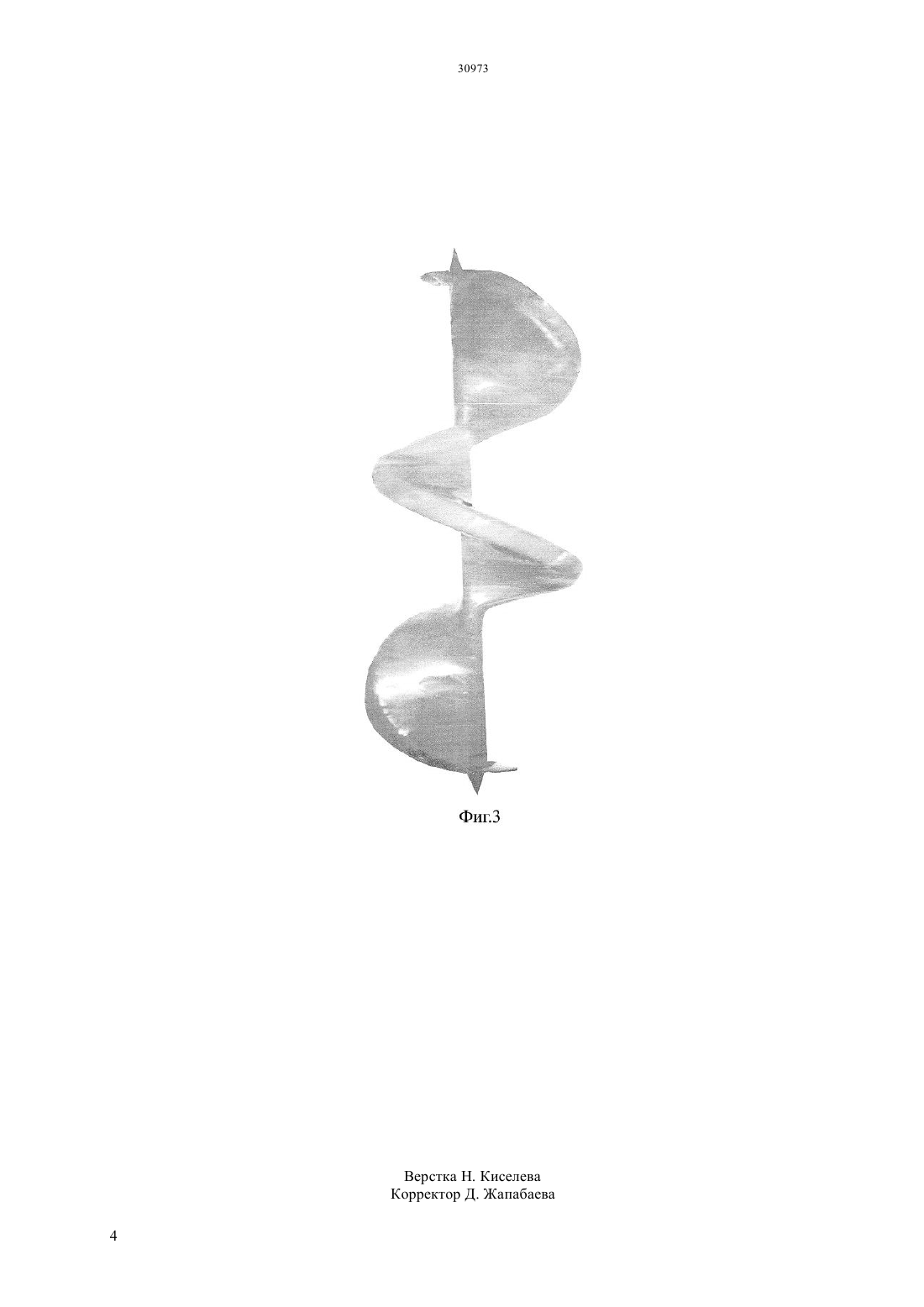

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ полотном, закрепленным к жесткой мачте с одной и спиральному каркасу с другой стороны, имеющим клапаны карманного типа произвольной формы,которые открываются или закрываются при вращении турбины, реализовывая при этом не только кинетическую, но и энергию давления ветра. При этом верхний конец мачты соединен с генератором, а нижний конец мачты закреплен посредством устойчивого стола к бетонной площадке.(57) Изобретение относится к области ветроэнергетики и может быть использовано для устойчивой работы ветродвигателей как при низких,так и при высоких скоростях ветровых потоков. Ветротурбина, имеющая винтовую поверхность установлена на валу и оснащена шнековым Изобретение относится к области ветроэнергетики и может быть использовано для устойчивой работы ветродвигателей как при низких,так и при высоких скоростях ветровых потоков. Известно устройство для использования энергии ветрового потока, содержащее вал и закрепленную на нем конусообразную спирально-винтовую лопасть, отличающийся тем, что наибольший первый виток спирали установлен навстречу ветровому потоку. Последующие меньшие ветки спирали растянуты вдоль оси вала и витки наклонены под острым углом относительно направления ветрового потока и оси вала, а также имеется подпружиненные ветроотбойники на внутренних частях спирально-винтовой лопасти для обеспечения максимального отбора кинетической энергии у ветрового потока (Патент 222414 С 2, 03 5/00, 10.02.2004). Недостатки устройства следующие 1) Известное ветроколесо не имеет жесткости по длине вала и закреплено только в плоскости вращения 2) Затруднительно его использование при сильных ветровых потоках 3) Устройство предназначено только для отбора кинетической энергии у ветрового потока. По технической сущности и достигаемому результату является конструкция ветрогенераторов с вертикальной осью вращения. Лопасти таких турбин движутся параллельно земле. Их можно ввести в действие на любой местности, так как, на их движение не влияет направление ветра и они могут работать при любой силе ветра, даже в сильный шторм, а его прямоугольные лопасти проще в изготовлении и подвергаются гораздо меньшим нагрузкам в процессе эксплуатации, чем криволинейные лопасти пропеллерных турбин (см. ветрогенераторы Дарье с вертикальной осью вращения, Вертикальный Маглев ветрогенератор,Геликоидный ротор или Ротор Горлова,Ветротурбина). У каждого вида ветрогенераторов есть свои специфические особенности в оборудовании и использовании,каждый из них имеет немалую себестоимость,поэтому при выборе их необходимо учитывать все имеющиеся факторы,чтобы избежать неэффективного использования средств. По данным известных источников прототип такого ветрогенератора будет готов через три года(/////8-/). Задачей изобретения является устранение вышеуказанных недостатков, а также создание такого устройства, которое позволило бы получить следующий технический результат повышение надежности работы ветротурбины при низких и высоких скоростях ветровых потоков с использованием не только кинетическую, но и энергию давления ветра, которые значительно расширяют области его применения. Технический результат изобретения достигается тем, что ветротурбина имеющая винтовую поверхность установлена на валу и оснащена шнековым полотном, закрепленным к жесткой мачте с одной и спиральному каркасу с другой стороны, имеющим клапаны карманного типа произвольной формы, которые открываются или закрываются при вращении турбины, реализовывая при этом не только кинетическую, но и энергию давления ветра. При этом верхний конец мачты соединен с генератором, а нижний конец мачты закреплен посредством устойчивого стола к бетонной площадке. На фотографии изображен общий вид предлагаемой ветротурбины шнеко-спирального типа. Ветротурбина,имеющая винтовую поверхность посредством жесткого мачта установлена на валу и содержит ветровой рабочий орган 1 с клапанами карманного типа 2 произвольной формы, который установлен на валу 3 и 4, а верхний и нижний опоры 5 и 6 закреплены к раме 7, которая приварена к устойчивому столу 8. Верхний конец вала 3 соединен с генератором 9. Устройство работает следующим образом. Поток ветра ударяется в винтовую поверхность ветрового рабочего органа шнеко-спирального типа 1, который в свою очередь закрывает клапаны карманного типа 2 (на нижней половине рабочего органа клапаны открываются) и передает свою не только кинетическую, но и энергию давления ветра через вал 3 к генератору 9. Таким образом, через суммарную площадь рабочего органа 1, генератор 9 принимает и энергию давления ветра. В отличие от обычных ветровых турбин, которые используют только кинетическую энергию ветра, предлагаемая ветротурбина использует дополнительную энергию давления ветра, которая в 3000 раз выше по сравнению с кинетической энергией ветра - при скорости 280 км/ч и в 750 раз выше при скорости ветра более 50 км/час. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ветротурбина, включающий винтовую поверхность установлена на валу отличающаяся тем, что она содержит ветровой рабочий орган шнеко-спирального типа. 2. Ветротурбина по п.1, отличающаяся тем, что рабочий орган оснащен шнековым полотном,закрепленным к жесткой мачте с одной и спиральному каркасу с другой стороны. 3. Ветротурбина по п.1, отличающаяся тем, что шнековое полотно имеет клапаны карманного типа произвольной формы. 4. Ветротурбина по п.1, отличающаяся тем, что карманные клапаны открываются или закрываются при вращении турбины, реализовывая при этом не только кинетическую, но и энергию давления ветра. 5. Ветротурбина по п.1, отличающаяся тем, что концы вала имеют опоры на подшипниках, при этом верхний конец опоры через раму соединен с генератором, а нижний конец опоры закреплен посредством устойчивого стола к бетонной площадке.
