Ветротурбина спирального типа

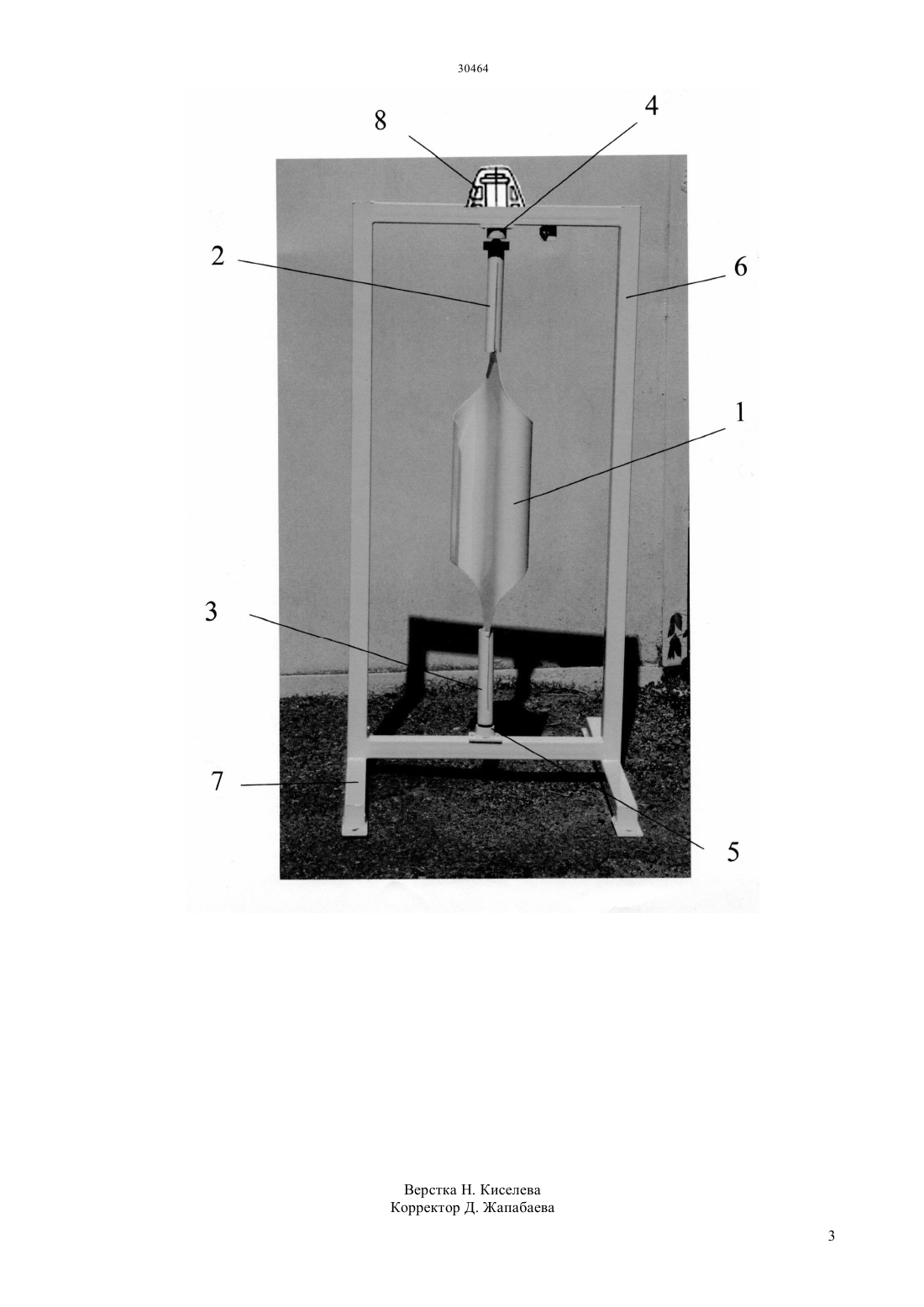

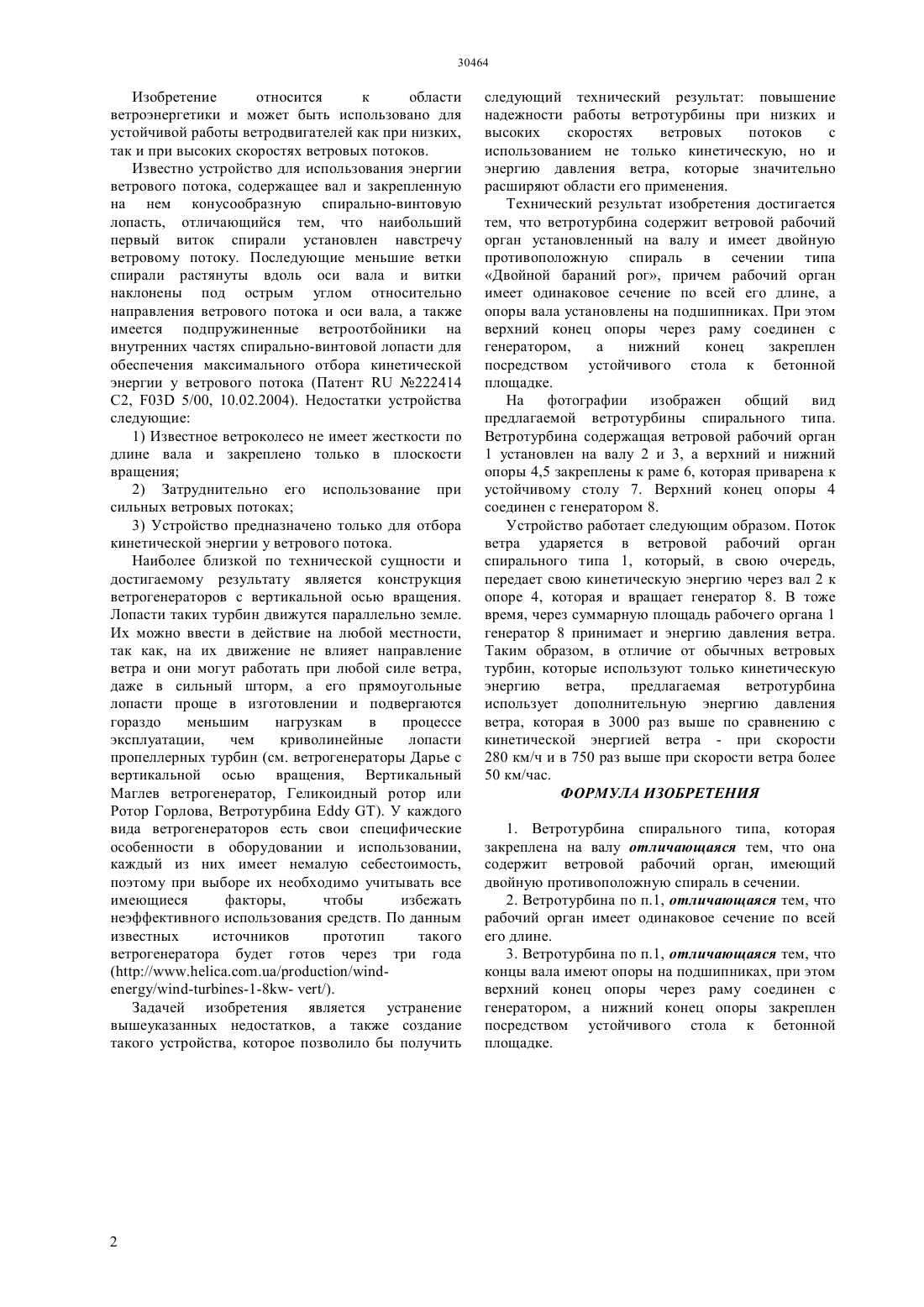

(51) 03 5/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ рабочий орган,имеющий двойную противоположную спираль в сечении типа Двойной бараний рог, которая имеет одинаковое сечение по всей его длине, при этом концы вала имеют опоры на подшипниках. Верхний конец опоры соединен с генератором, а нижний конец опоры закреплен посредством устойчивого стола к бетонной площадке. Технический результат повышенная надежность работы ветротурбины при низких и высоких скоростях потоков ветра с использованием не только кинетической, но и энергии давления ветра, которые значительно расширяют область его применения.(72) Жетесов Сантай Сулейменович Жетесова Гульнара Сантаевна(57) Изобретение относится к области ветроэнергетики и может быть использовано для устойчивой работы, ветродвигателей как при низких, так и при высоких скоростях ветровых потоков. Ветротурбина спирального типа, которая закреплена на валу в раме содержит ветровой Изобретение относится к области ветроэнергетики и может быть использовано для устойчивой работы ветродвигателей как при низких,так и при высоких скоростях ветровых потоков. Известно устройство для использования энергии ветрового потока, содержащее вал и закрепленную на нем конусообразную спирально-винтовую лопасть, отличающийся тем, что наибольший первый виток спирали установлен навстречу ветровому потоку. Последующие меньшие ветки спирали растянуты вдоль оси вала и витки наклонены под острым углом относительно направления ветрового потока и оси вала, а также имеется подпружиненные ветроотбойники на внутренних частях спирально-винтовой лопасти для обеспечения максимального отбора кинетической энергии у ветрового потока (Патент 222414 С 2, 03 5/00, 10.02.2004). Недостатки устройства следующие 1) Известное ветроколесо не имеет жесткости по длине вала и закреплено только в плоскости вращения 2) Затруднительно его использование при сильных ветровых потоках 3) Устройство предназначено только для отбора кинетической энергии у ветрового потока. Наиболее близкой по технической сущности и достигаемому результату является конструкция ветрогенераторов с вертикальной осью вращения. Лопасти таких турбин движутся параллельно земле. Их можно ввести в действие на любой местности,так как, на их движение не влияет направление ветра и они могут работать при любой силе ветра,даже в сильный шторм, а его прямоугольные лопасти проще в изготовлении и подвергаются гораздо меньшим нагрузкам в процессе эксплуатации,чем криволинейные лопасти пропеллерных турбин (см. ветрогенераторы Дарье с вертикальной осью вращения, Вертикальный Маглев ветрогенератор, Геликоидный ротор или Ротор Горлова, Ветротурбина). У каждого вида ветрогенераторов есть свои специфические особенности в оборудовании и использовании,каждый из них имеет немалую себестоимость,поэтому при выборе их необходимо учитывать все имеющиеся факторы,чтобы избежать неэффективного использования средств. По данным известных источников прототип такого ветрогенератора будет готов через три года(/////1-8- /). Задачей изобретения является устранение вышеуказанных недостатков, а также создание такого устройства, которое позволило бы получить следующий технический результат повышение надежности работы ветротурбины при низких и высоких скоростях ветровых потоков с использованием не только кинетическую, но и энергию давления ветра, которые значительно расширяют области его применения. Технический результат изобретения достигается тем, что ветротурбина содержит ветровой рабочий орган установленный на валу и имеет двойную противоположную спираль в сечении типа Двойной бараний рог, причем рабочий орган имеет одинаковое сечение по всей его длине, а опоры вала установлены на подшипниках. При этом верхний конец опоры через раму соединен с генератором,а нижний конец закреплен посредством устойчивого стола к бетонной площадке. На фотографии изображен общий вид предлагаемой ветротурбины спирального типа. Ветротурбина содержащая ветровой рабочий орган 1 установлен на валу 2 и 3, а верхний и нижний опоры 4,5 закреплены к раме 6, которая приварена к устойчивому столу 7. Верхний конец опоры 4 соединен с генератором 8. Устройство работает следующим образом. Поток ветра ударяется в ветровой рабочий орган спирального типа 1, который, в свою очередь,передает свою кинетическую энергию через вал 2 к опоре 4, которая и вращает генератор 8. В тоже время, через суммарную площадь рабочего органа 1 генератор 8 принимает и энергию давления ветра. Таким образом, в отличие от обычных ветровых турбин, которые используют только кинетическую энергию ветра,предлагаемая ветротурбина использует дополнительную энергию давления ветра, которая в 3000 раз выше по сравнению с кинетической энергией ветра - при скорости 280 км/ч и в 750 раз выше при скорости ветра более 50 км/час. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ветротурбина спирального типа, которая закреплена на валу отличающаяся тем, что она содержит ветровой рабочий орган, имеющий двойную противоположную спираль в сечении. 2. Ветротурбина по п.1, отличающаяся тем, что рабочий орган имеет одинаковое сечение по всей его длине. 3. Ветротурбина по п.1, отличающаяся тем, что концы вала имеют опоры на подшипниках, при этом верхний конец опоры через раму соединен с генератором, а нижний конец опоры закреплен посредством устойчивого стола к бетонной площадке.
