Ветротурбина Жетесова

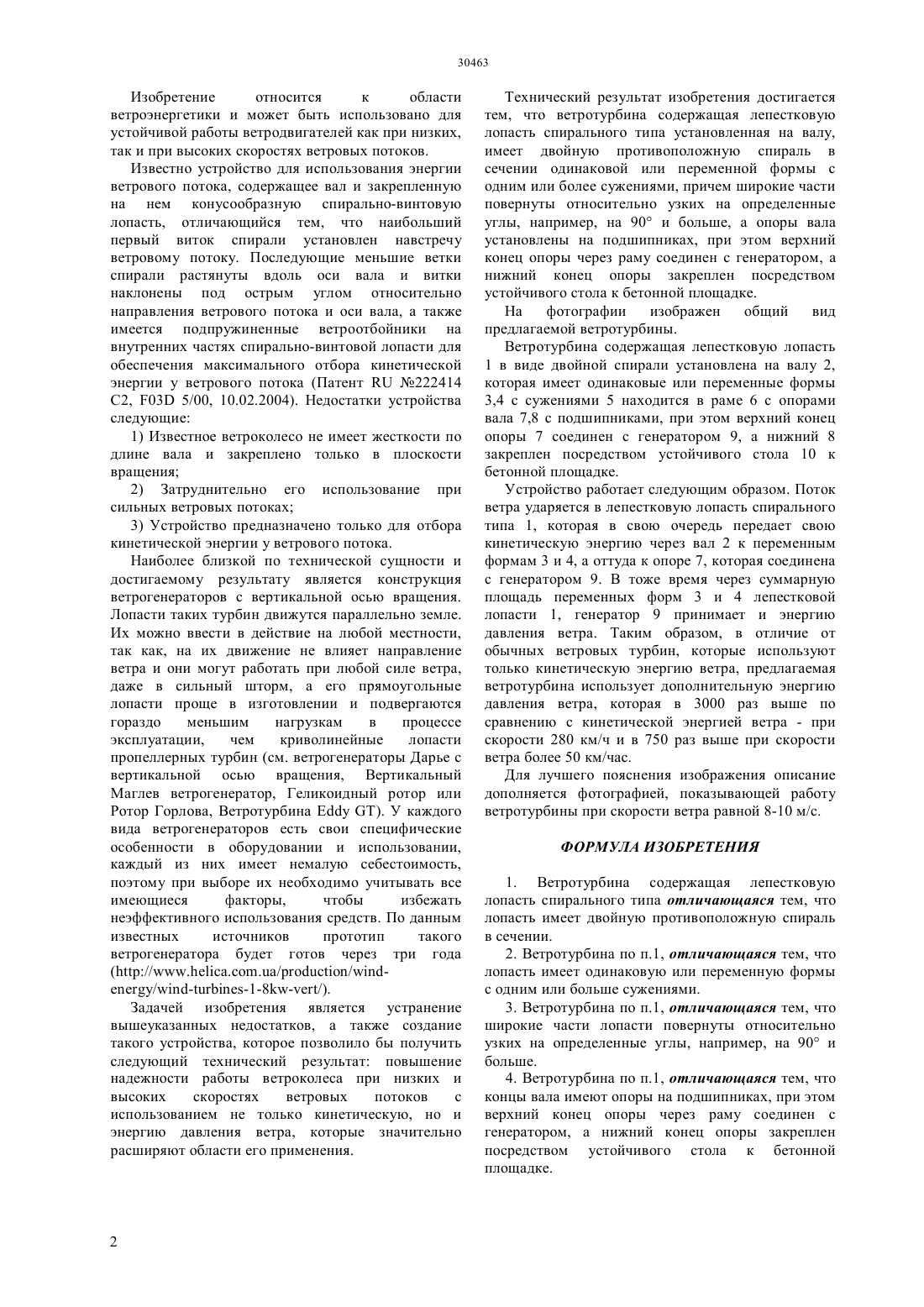

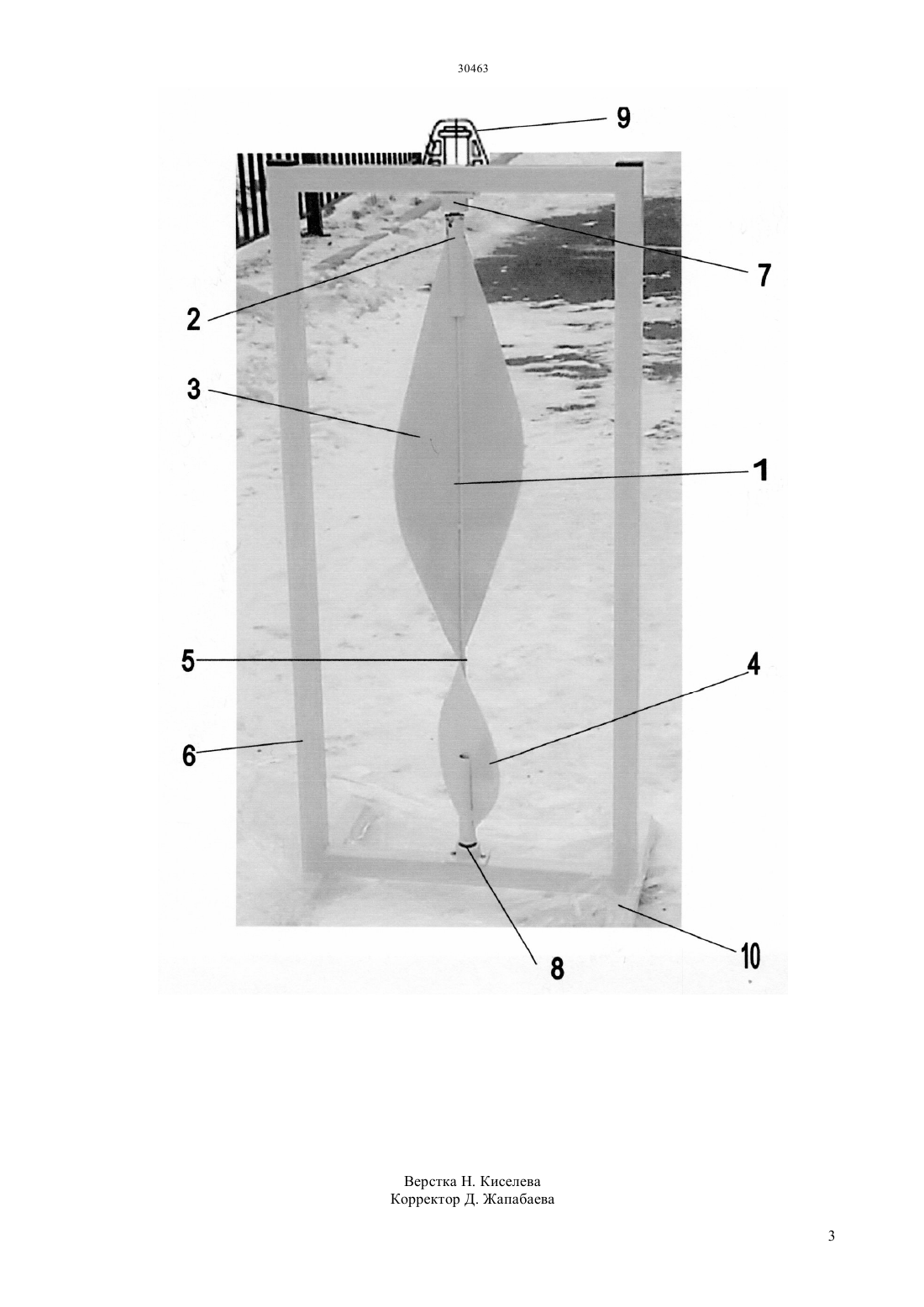

(51) 03 5/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ спираль в сечении и установлена на валу, причем лопасти имеют одинаковую или переменную формы с одним или больше сужениями. При этом широкие части лопасти повернуты относительно узких на определенные углы, например, на 90 и больше. Концы вала имеют опоры на подшипниках, при этом верхний конец опоры через раму соединен с генератором, а нижний конец опоры закреплен посредством устойчивого стола к бетонной площадке. Технический результат повышенная надежность работы ветротурбины при низких и высоких скоростях потоков ветра с использованием не только кинетической, но и энергии давления ветра, которые значительно расширяют область его применения.(72) Жетесов Сантай Сулейменович Жетесова Гульнара Сантаевна(57) Изобретение относится к области ветроэнергетики и может быть использовано для устойчивой работы, ветродвигателей как при низких, так и при высоких скоростях ветровых потоков. Сущность изобретения заключается в том, что ветротурбина содержащая лепестковую лопасть спирального типа имеет двойную противоположную Изобретение относится к области ветроэнергетики и может быть использовано для устойчивой работы ветродвигателей как при низких,так и при высоких скоростях ветровых потоков. Известно устройство для использования энергии ветрового потока, содержащее вал и закрепленную на нем конусообразную спирально-винтовую лопасть, отличающийся тем, что наибольший первый виток спирали установлен навстречу ветровому потоку. Последующие меньшие ветки спирали растянуты вдоль оси вала и витки наклонены под острым углом относительно направления ветрового потока и оси вала, а также имеется подпружиненные ветроотбойники на внутренних частях спирально-винтовой лопасти для обеспечения максимального отбора кинетической энергии у ветрового потока (Патент 222414 С 2, 03 5/00, 10.02.2004). Недостатки устройства следующие 1) Известное ветроколесо не имеет жесткости по длине вала и закреплено только в плоскости вращения 2) Затруднительно его использование при сильных ветровых потоках 3) Устройство предназначено только для отбора кинетической энергии у ветрового потока. Наиболее близкой по технической сущности и достигаемому результату является конструкция ветрогенераторов с вертикальной осью вращения. Лопасти таких турбин движутся параллельно земле. Их можно ввести в действие на любой местности,так как, на их движение не влияет направление ветра и они могут работать при любой силе ветра,даже в сильный шторм, а его прямоугольные лопасти проще в изготовлении и подвергаются гораздо меньшим нагрузкам в процессе эксплуатации,чем криволинейные лопасти пропеллерных турбин (см. ветрогенераторы Дарье с вертикальной осью вращения, Вертикальный Маглев ветрогенератор, Геликоидный ротор или Ротор Горлова, Ветротурбина Е Т). У каждого вида ветрогенераторов есть свои специфические особенности в оборудовании и использовании,каждый из них имеет немалую себестоимость,поэтому при выборе их необходимо учитывать все имеющиеся факторы,чтобы избежать неэффективного использования средств. По данным известных источников прототип такого ветрогенератора будет готов через три года(/////1-8-/). Задачей изобретения является устранение вышеуказанных недостатков, а также создание такого устройства, которое позволило бы получить следующий технический результат повышение надежности работы ветроколеса при низких и высоких скоростях ветровых потоков с использованием не только кинетическую, но и энергию давления ветра, которые значительно расширяют области его применения. Технический результат изобретения достигается тем, что ветротурбина содержащая лепестковую лопасть спирального типа установленная на валу,имеет двойную противоположную спираль в сечении одинаковой или переменной формы с одним или более сужениями, причем широкие части повернуты относительно узких на определенные углы, например, на 90 и больше, а опоры вала установлены на подшипниках, при этом верхний конец опоры через раму соединен с генератором, а нижний конец опоры закреплен посредством устойчивого стола к бетонной площадке. На фотографии изображен общий вид предлагаемой ветротурбины. Ветротурбина содержащая лепестковую лопасть 1 в виде двойной спирали установлена на валу 2,которая имеет одинаковые или переменные формы 3,4 с сужениями 5 находится в раме 6 с опорами вала 7,8 с подшипниками, при этом верхний конец опоры 7 соединен с генератором 9, а нижний 8 закреплен посредством устойчивого стола 10 к бетонной площадке. Устройство работает следующим образом. Поток ветра ударяется в лепестковую лопасть спирального типа 1, которая в свою очередь передает свою кинетическую энергию через вал 2 к переменным формам 3 и 4, а оттуда к опоре 7, которая соединена с генератором 9. В тоже время через суммарную площадь переменных форм 3 и 4 лепестковой лопасти 1, генератор 9 принимает и энергию давления ветра. Таким образом, в отличие от обычных ветровых турбин, которые используют только кинетическую энергию ветра, предлагаемая ветротурбина использует дополнительную энергию давления ветра, которая в 3000 раз выше по сравнению с кинетической энергией ветра - при скорости 280 км/ч и в 750 раз выше при скорости ветра более 50 км/час. Для лучшего пояснения изображения описание дополняется фотографией, показывающей работу ветротурбины при скорости ветра равной 8-10 м/с. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ветротурбина содержащая лепестковую лопасть спирального типа отличающаяся тем, что лопасть имеет двойную противоположную спираль в сечении. 2. Ветротурбина по п.1, отличающаяся тем, что лопасть имеет одинаковую или переменную формы с одним или больше сужениями. 3. Ветротурбина по п.1, отличающаяся тем, что широкие части лопасти повернуты относительно узких на определенные углы, например, на 90 и больше. 4. Ветротурбина по п.1, отличающаяся тем, что концы вала имеют опоры на подшипниках, при этом верхний конец опоры через раму соединен с генератором, а нижний конец опоры закреплен посредством устойчивого стола к бетонной площадке.
