Радиоизотопный зонд погружного типа

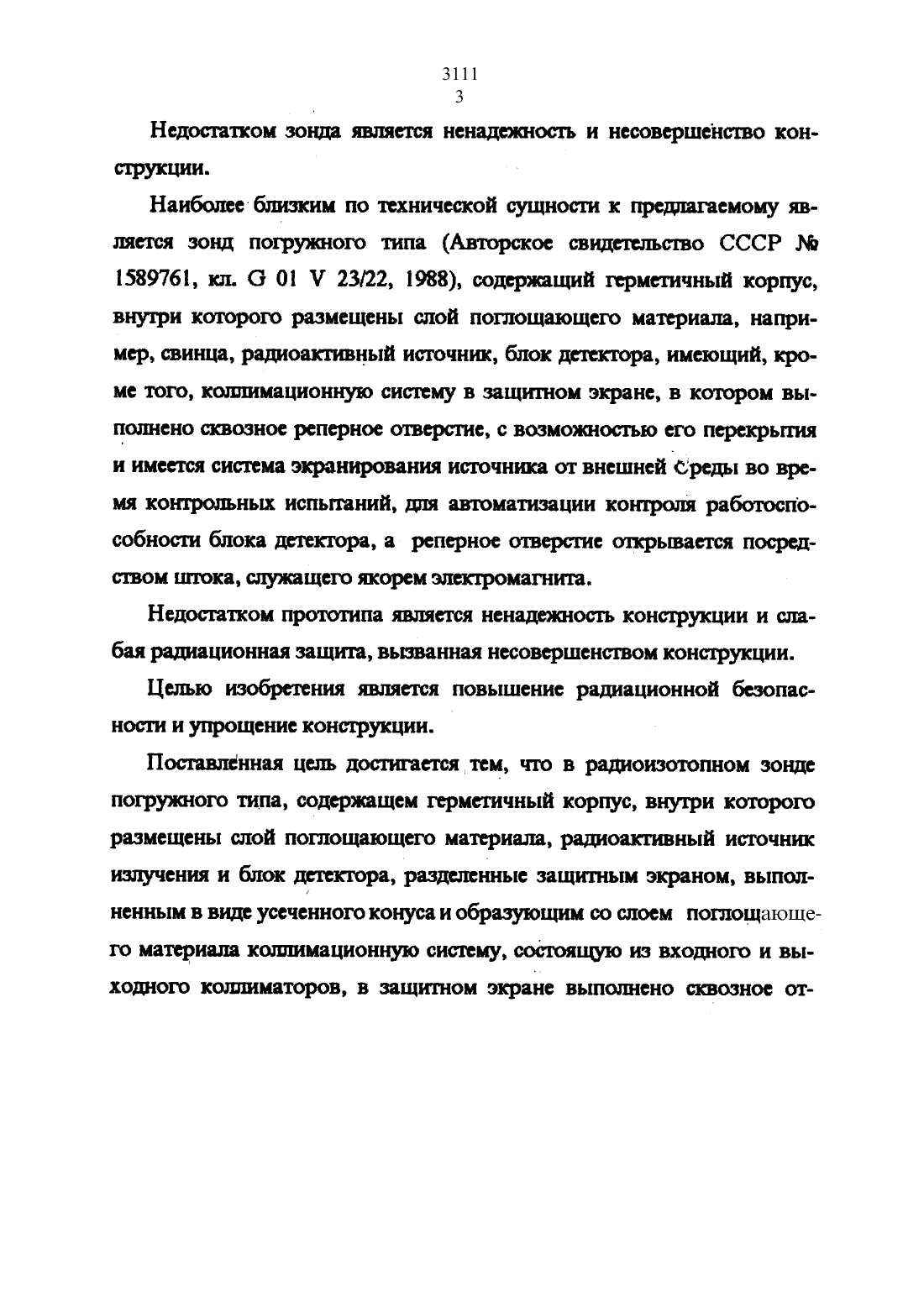

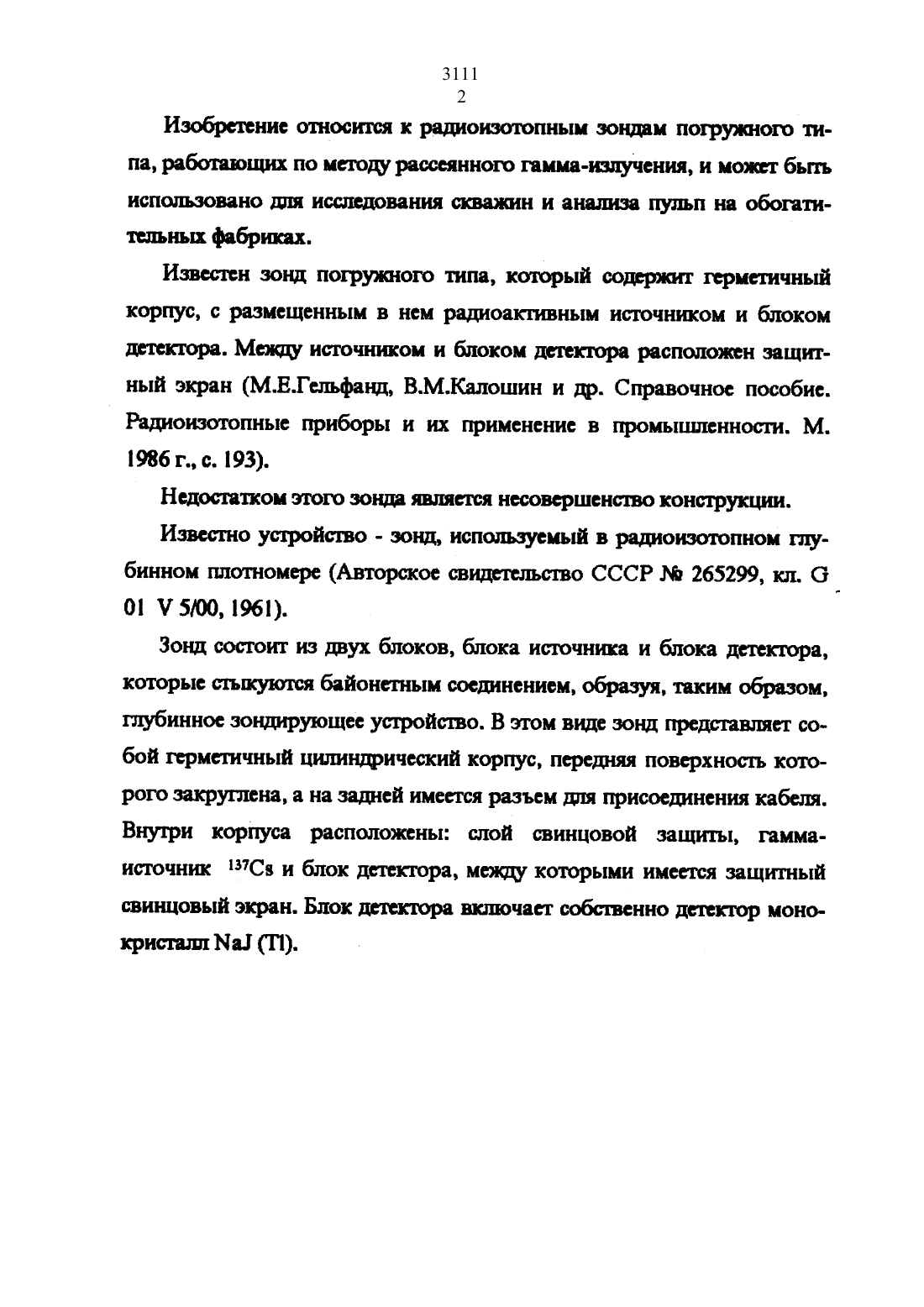

Изобретение относится к раштоизотопньтм зондам погружного типа, работающих по методу рассеянного гамма-излучения, и мокнет быть использовано для исследования скважин и анализа пулъп на обогатительных фабриках.Известен зонд потружною типа, который содержит герметичный корпус, с размещенным в нем радиоактивным источником и блокомдетектора. Между источником и блоком детектора расположен защитный экран (М.Е.Гелъфанд, В.М.Калошин и др. Справочное пособие.1986 г., с. 193). Недостатком этого зонда является несовершенство конструкции. Известно устройство - зонд, используемый в радиоизотопном пту бинном плотномере (Авторское свидетельство СССР По 265299, кл. (301 Ч 5/00, 1961). Зонд состоит из двух блоков, блока источника и блока детектора, которые стъпгутоггся байонстным соединением, образуя, таким образом, глубинное зондирующее устройство. В этом виде зонд представляет собой герметичный цилиндрический корпус, передняя поверхность кото рого закруглена, а на задней имеется разъем для присоединения кабеля. Внутри корпуса расположены слой свинцовой защиты, гаммаисгочник 13705 и блок детектора, между которыми имеется защитныйсвинцовый экран. Блок детектора включает собственно детектор монокристалл На (П).Недостатком зонда является ненадежность и несовершенство конструкцни.Наиболеебтшзким по технической сущности к предлагаемому является зонд потружного типа (Авторское свидетельство СССР М 1589761, кл. С 01 У 23/22, 1988), содержащий герметичный корпус,внутри которого размещены слой поглощающего материала, например, свинца, радиоактивный источник, блок детектора, имеющий, кроме того, котшимационную систему в защитном экране, в котором выполнено сквозное реперное отверстие, с возможностью его перекрьпия и имеется система экранирования источника от внешней среды во время контрольных испытаний, для автоматизации контроля работоспособности блока детектора, а реперное отверстие открывается посредством цгтока, служащего якорем электромагнита.Недостатком прототипа является ненадежность конструкции и слабая радиационная защита, вызванная несовершенством конструкции.Целью изобретения является повышение радиационной безопас ности и упрощение конструкции. Поставленная цель достигаетсятем, что в радиоизотопном зондепотружного типа, содержащем герметичный корпус, внутри которого размещены слой поглощающего материала, радиоактивный источник излучения и блок детектора, разделенные защитным экраном, выполненным в виде усеченного конуса и образующим со слоем поглощающего материала коллимационную систему, состоящую из входного и выходного коллиматоров, в зашитом экране выполнено сквозное от 3111 4версте с возможностью его перекрытия, в нижней части герметичного корпуса размещен электромагнит с поштружиненньтм якорем, в верхней конусообразной части которого закреплен радиоактивный источник излучения, сопгасио изобретению зашитый экран выполнен составным, из неподвижной и подвижной частей, причем внутри неподвижной части защитного экрана выпозшена выборка, в которой размещенаПОДВЮКНЗЯ ЧЗСТЬ ЗЗЩИТНОГО ЭКРЗНЗ В ФОРМС УОСЧВННОГО конуса, С ВЫ ПОЛНЕННЫЕ В нем ОКВОЗНЫМ ОТВСРСПЕСМ, ШИНЫ КОТОРОГО 0 у ет диаметру якоря. при этом усеченный конус закрештен шарнирно со стороны большего основания к основанию выборки в неподвижной части защитного экрана.Отличием прештагаемого изобретения является, особым образом смонтированная, защитная система, например, из свинца, образующая контейнер, в котором расположен усеченный конус, например из свинца, с одной из сторон его основания шарнирно укреплен в капсуле. Причем усеченный конус имеет осевое отверстие, при качании конусаось отверсшя либо совпадает с осью отверстия защитной системы, приверхнем положении штока, либо не совпадает - при нижнем его положенин. Ращюизотопный зонд потружноготипа показан на фиг. 1. Устройство состоит из герметичного корпуса 1, в котором размещен детектор 2 и источник радиоатсшвного излучения 3, закрепленный на выполненном в форме усеченного конуса, подпружннениого пружи б ной 4, якоря 5 электромагнита 6, причем снизу пружина опирается навыступы 7, а в верхней части закреплена кольцом 6 якоря 5, в верхнем положении базируется в отверстии перевернутого полого конуса 9, с внутренней выемкой и осевым отверстием под штоком якоря, сверху монтируется усеченный полый конус 10 с внутренней выемкой и осе вым отверстием, через которое при контроле детектора проходит тамма-излучение. АВнутренние выемки деталей 9 и 10 образуют капсулу, в которой за край основания крепится защитный экран Н шарниром - 12. В нижнейчасти имеется свинцовая защита 13. Кроме того, имеется деталь 16 с осевым отверстием большего штаметра, которая расположена над капсулой, образуемой деталями 9 и 10. АКонструкция зонда предусматривает возможность его работьт в двух режимах Измерение и Котттроль. В режиме Измерение электромагнит - 6 запитан, якорь - 5 втянут с закрепленным на нем источником, находится в положении излучения.Гамма-излучение от источника 3 через стенку корпуса попадает в исслеттуемуто среду, где часть излучения поглощается, а рентгеновское излучение через стет-псу корпуса попадаетдетектор 2. Сигнаттьт с детектора преобразуются известным способом, также, как и в прототипе или аналогах, и поступают на схему регистрации.В режиме Контроль с пульта управления автоматически по программе или вручную (на чертеже не показано) снимается питание элек тромагнита 6. Якорь 5, с закрепленным на нем источником 3, под действием пружины входит в отверстие перевернутого усеченного конуса 9
