Распылительная насадка

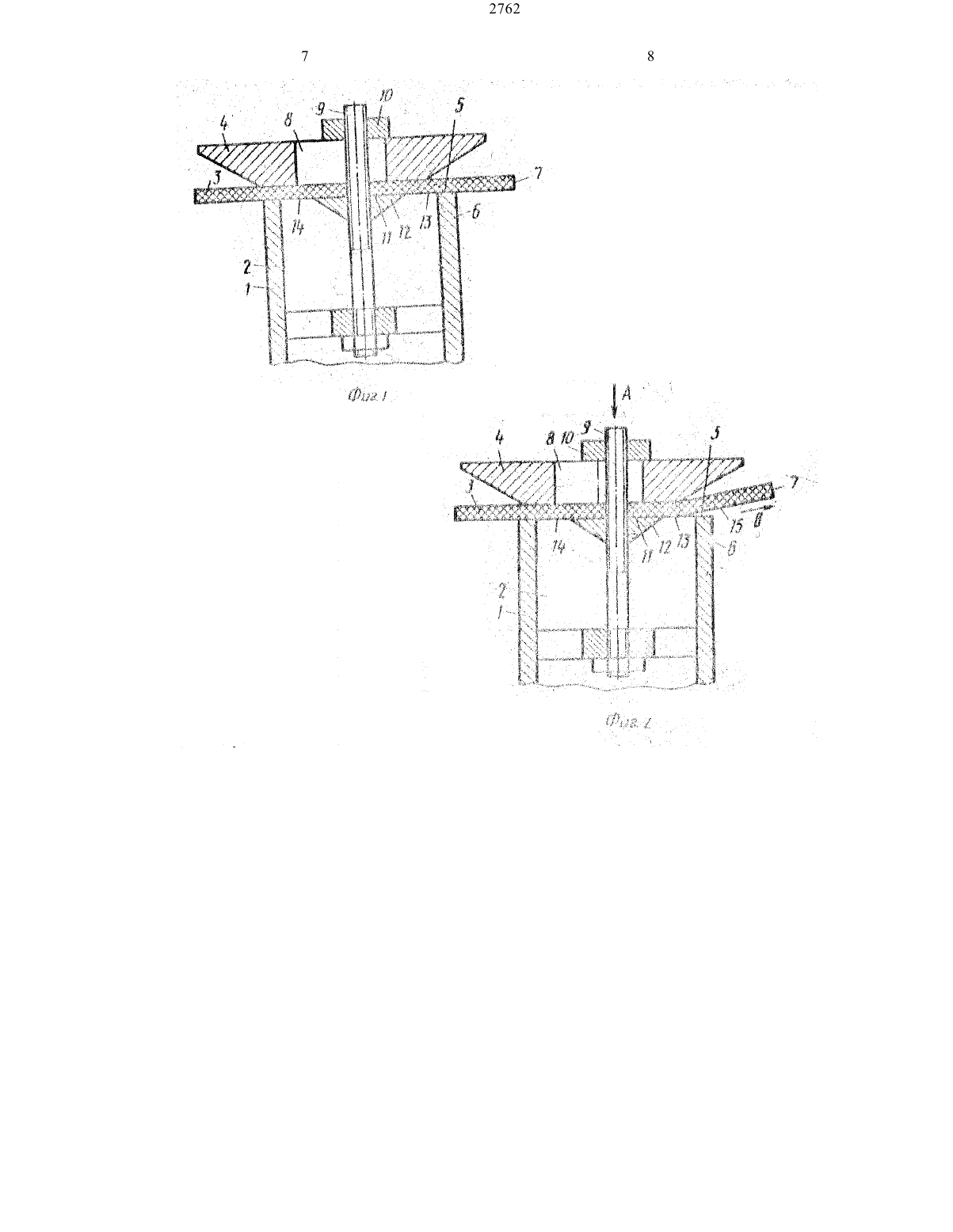

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(24) 03.02.95 ченного конуса. Одна из частей дефлекто(60) 12.05.92, М 2015734 (КН)(73) Общество с ограниченной ответственностью малое предприятие Пульсар(56) Авторское свидетельство СССР М 1005935, кл. В 05 В 1/26, 1983.(57) Использование изобретение относится к устройствам для распыления жидкости и может быть использовано, в частности в устройствах для орошения сельскохозяйственных культур. Сущность изобретения в распылительной насадке дефлектор выполнен из двух частей и снабжен элементом их крепления друг другу. Элемент крепления выполнен в виде усе ра установлена с возможностью радиального перемещения относительно хвостовика корпуса. Эта часть дефлектора выполнена в виде усеченного конуса из недеформируемого материала со сквозным осевым пазом. Радиальные размеры паза не превышают диаметр меньшего основания указанной части дефлектора. Вторая часть дефлектора выполнена плоской из упругоэластичного материала с вынесенными за кромки корпуса участками. Эта часть дефлектора установлена на выходном торце корпуса между меньшим основанием первой части дефлектора и большим основанием элемента крепления,меньшее основание которого обращено навстречу направлению потока жидкости 3 ил.Изобретение относится к устройствам для распыления жидкости и может быть использовано в частности в устройствах для орошения сельскохозяйственных культур.Известна распылительная насадка,содержащая корпус с каналом подачи жидкости и дефлектор,установленный с возможностью осевого перемещения наНедостаток известной насадки заключается в том,что при изменении давления в канале подачи жидкости при неизменной величине зазора между жестким дефлектором и торцем корпуса процесс распыления нарушается вплоть до свободного истечения жидкости,при этом распь 1 ление жидкости происходит одиноково во всех направлениях,т.к.в насадке отсутствует возможность радиального перемещения дефлектора относительно хвостовика корпуса, что не позволяет ограничивать ирегулировать угол распыления жидкости.Данная насадка обеспечивает распь 1 ление жидкости при различных давлениях в канале подачи жидкости,а также ограничение и регулирование угла распь 1 ления жидкости.Это достигается тем,что в распылительной насадке,содержащей корпус с каналом подачи жидкости и дефлектор,установленнь 1 й с возможностью осевого перемещения на хвостовике корпуса,согласно изобретению, дефлектор вь 1 полнен из двух частей и снабжен элементом их крепления друг к другу в виде усеченного конуса,причем одна из частей дефлектора установлена с возможностью радиального перемещения относительно хвостовика корпуса и выполнена в виде усеченного конуса из недеформируемого материала со сквозным осевым пазом,радиальные размеры которого не превь 1 шают диаметр меньшего основания указанной части дефлектора,а вторая часть дефлектора выполнена плоской из упруго-эластичного материала с вь 1 несеннь 1 ми за кромки корпуса участками и установлена на выходном торце корпуса между меньшим основанием первой части дефлектора и большим основанием элемента крепления, меньшее основание которого обращено навстречу направлению потока жидкости.Выполнение дефлектора из двух частей,одна из которых выполнена в виде усеченного конуса из недеформируемого материала, а вторая-из упруго-эластичного материала,обеспечивает стабильное распыление жидкости при изменении давления в канале подачи жидкости.При этом возможность радиального перемещения одной из частей дефлектора позволяет регулировать угол распыления жидкости.На фиг.1 изобрежен общий вид насадки на фиг.2-насадка в работе на фиг 3-вид по стрелке А на фиг.2.Распылительная насадка содержит корпус 1 с каналом 2 подачи жидкости и дефлектор, состоящий из двух частей 3 изазора на выходном торце 5 корпуса 1 и выполнена плоской из упруго-эластичного материала с вынесенными за кромки 6 корпуса 1 участками 7.Часть 4 дефлектора выполнена в виде усеченного конуса из недеформируемого материала,в котором выполнен сквозной осевой паз 8.Часть 4 установлена с возможностью радиального перемещения по пазу 8 относительно хвостовика 9 и закреплена элементом крепления 10.Плоская часть 3 дефлектора расположена между меньшим основанием части 4 дефлектора и большим основанием 11 элемента крепления 12,выполненного ввиде усеченного конуса, меньшее основание которого обращено навстречу направлению потока жидкости.Радиальные размеры осевого паза 8 не превышают диаметр меньшего основания части 4 дефлектора.Части дефлектора установлены на хвостовике 9 с возможностью осевого перемещения. Настройка распылительной насадки осуществляется следующим образом. Дефлектор состоящий из двух частей 3 и 4,устанавливают на хвостовик 9 так,чтобы плоская часть 3 дефлектора соприкасалась без зазора с выходным торцем 5 корпуса 1 и большим основанием 11 элемента крепления 12. Затем часть 4 дефлектора перемещают в радиальном направлении относительно хвостовика 9 в зависимости от требуемого угла ос распыления жидкости, после чего часть 4 дефлектора закрепляют элементом крепления 10. Распылительная насадка работает следующим образом. Жидкость по каналу 2 подачи корпуса 1 подается в зону 13,14 выхода.В зоне выхода 13 там,где меньшее основание части 4 дефлектора не прижимает часть 3 дефлектора к торцу 5 корпуса 1,жидкость отгибает упруго-эластичную часть 3 дефлектора от выходного торца 5 корпуса 1 и выходит наружу в пределах настроенного угла ос распыления жидкости. При дальнейшем движении жидкости(показано стрелкой в) в виде пленки по поверхности 15 за пределы вынесенного участка 7 части 3 дефлектора она становится тоньше, И под действием сопротивления воздуха производится распь 1 л жидкости с углом ос факела.В зоне выхода 14 там,где часть 3 дефлектора прижата к выходному торцу 5 корпуса 1 меньшим основанием части 4 дефлектора,жидкость не выходит наружу и распыление жидкости не происходит.Распылительная насадка, содержащая корпус с каналом подачи жидкости и дефлектор,установленнь 1 й с возможностью осевого перемещения на хвостовике корпусартличающаяся тем,что дефлектор выполнен из двух частей и снабжен эле 2762ментом их крепления одна к другой в виде усеченного конуса, причем первая часть дефлектора установлена с возможностью радиального перемещения относительно хвостовика корпуса и выполнена в виде усеченного конуса из недеформируемого материала со сквозным осевым пазом,радиальные размеры которого не превь 1 шают диаметр меньшего основания указанной части дефлектора,а вторая часть дефлектора выполнена плоской из упругоэластичного материала с вынесенными за кромки корпуса участками и установлена на выходном торце корпуса между меньшим основанием первой части дефлектора и большим основанием элемента крепления меньшее основание которого обращает навстречу направлению потока жидкости.
