Упаковочный контейнер

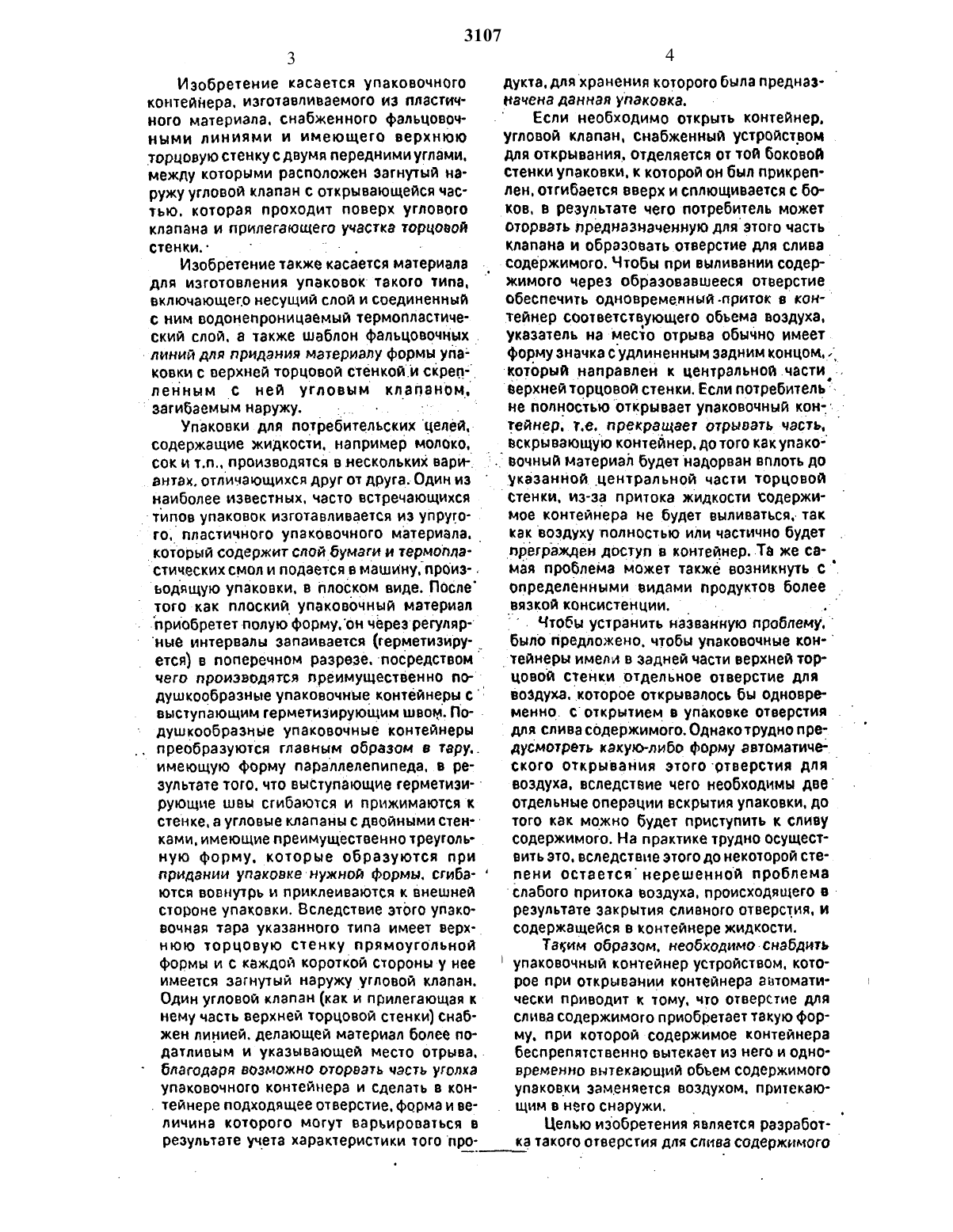

Изобретение касается упаковочного контейнера, изготавливаемого из пластичного материала. снабженного фальцовочными линиями и имеющего верхнюю торцевую стенку с двумя передними углами. между которыми расположен загнутый наружу угловой клапан с открывающейся частью. которая проходит поверх углового клапана и прилегающего участка торцовой стенкин 1 - .Изобретение также касается материала для изготовления упаковок такого типа. включающего несущий слой и соединенный с ним водонепроницаемый термопластический слой, а также шаблон фальцовочных .- линий для придания материалу формы упадковки с верхней торцовой стенкойи скрап-Цленным с ней угловым клапаном загибаемымнаружу. - г.Упаковки для потребительских целей,содержащие жидкости. например молоко. сок и т.п производятся в нескольких вари-. антах. отличающихся друг от друга. Один из наиболее известных. часто встречающихсядтипов упаковок изготавливается из упруго-который содержит слойбумаги и термопластических смол и подаетсяув машину. произ- . ьодящую упаковки. в плоском виде. ПослеТОГО КЗК ПЛОСКИЙ УПЗКОВОЧНЫЙ материалные интервалы запаивается (герметизируется) в поперечном разрезе. посредством чего производятся преимущественно подушкообразньте упаковочные Контейнеры с 7 выступающим герметизирующим швом. По- душкообразные упаковочные контейнеры преобразуются главным образом в тару имеющую форму параллелепипеда. в результате того. что выступающие герметизи- рующие швы сгибаются и прижимаются к стенке. а угловые клапаны с двойными стен ками. имеющие преимущественно треугольную форму. которые образуются при придании упаковке-нужной формы. сгиба ются вовнутрь и приклеиваются к внешней стороне упаковки. Вследствие этого упаковочная тара указанного типа имеет верх нюю торцовую стенкупрямоугольной формы и с каждой короткой стороны у нее имеется загнутый наружу угловой клапан. Один угловой клапан (как и прилегающая к нему часть верхней торцовой стенки) снабжен линией. делающей материал более податливым и указывающей место отрыва. благодаря возгложно оторвать часть уголка упаковочного контейнера и сделать в кон. тейнере подходящее отверстие. форма и ве личина которого могут варьироваться в результате учета характеристики того про 4дукта. для хранения которого была предназ- цначена данная упаковка. Если необходимо открыть контейнер.для открывания, отделяется от той боковой стенки упаковки, к которой он был прикреплен, отгибается вверх и сплющивается с боков. в результате чего потребитель может оторвать предназначенную для этого часть клапана и образовать отверстие для слива содержимого. чтобы при выпивании содер жимого через образовавшееся отверстие обеспечить одновременный-приток в контейнер соответствующего объема воздуха. указатель на место отрыва обычно имеетформу значка с удлиненным задним концом. д который направлен к центральной части верхней торцовой стенки. Если потребитель г- .не полностью открывает упаковочный кон а 4 тейнеР. т.е. прекращает отрывать часть.вскрывающую контейнер. до того как упако1 . ВОЧНЫЙ МЭГЭРИЭЙ бУдТ НЭДОРВЗН ВПЛОТЬ ДОстенки. из-за притока жидкости содержимое контейнера не будет выпиватьсщ так как воздуху полностью или частично будет прегражден доступ а контейнер. .Та же самая проблема может также возникнуть с .определенными видами продуктов болеевязкой консистенции. . . Чтобы устранить названную проблему. было предложено. чтобы упаковочные кон-тейнеры имели в задней части верхней тор цовой стенки отдельное отверстие для воздуха. которое открывалось бы одновременно. с открытием в упаковке отверстия для слива содержимого. Однако трудно пре дусмотреть какую-либо форму автоматичет ского открывания этого отверстия для воздуха. вследствие чего необходимы две ОТДВЛЬНЫВ операции вскрытия УПЗКОВКИ. ДО того как можно будет приступить к сливу содержимого. На практике трудно осуществить это. вследствие этого до некоторой степени остаетсянерешенной проблемаслабого притока воздуха. происходящего в результате закрытия сливного отверстия. и содержащейся в контейнере жидкости. Таким образом. необходимоснабдить упаковочный контейнер устройством. которое при открывании контейнера автоматически приводит к тому. что отверстие для слива содержимого приобретает такую форму. при которой содержимое контейнера беспрепятственно вытекает из него и одновременно вытекающий объем содержимого упаковки заменяется воздухом. притекающим в него снаружи. у Целью изобретения является раэрабог ка такого отверстия для слива содержимого А5 контейнера. чтобы его форма и размер позволяли воздуху беспрепятственно поступать в него.как только потребитель начал ОНЛИВЭТЬ СОДЭРЖИМОВ.Следующей целью изобретения является разработка такой Формы контейнера. которая позволила бы. чтобы при ее открывании образующееся отверстие обеспечивало вытекание содержимого без закупоривания входа для воздуха. даже если упаковка переполнена. т.е. настолько заполнена содержащейся в ней жидкостью.что отсутствует так называемое пространство под крышкой.Очередной целью изобретения являет ся разработка контейнера. который имел бы- щие уже известным типам упаковочной та ры в виде цараллелепипедов. которая вследствие этого могла бы без особого тру да изготавливаться на том же самом типе машин.Эти идРУгие цели достигнуты благодаря тому. что на верхней торцовой стенке имеются две линии. облегчающие сгиб упако вочного материала. которые отходят друг отдруга в сторону. или от заднего конца откры вающейся части Целью изобретения является также раз работка материала для изготовления кон тейнеров названного типа с темцчгобы конструкция этого материала беспрепятст у венно позволяла придавать ему формукон ТВЙНЕРЭ В ОбЫЧНЫХ МЭШИНЗХ. ИСПОПЬЗУВМЫХдля производства упаковочной тары без не обходимости что-либо существенно переде лывать в них или модифицировать их. Очередной целью изобретения является разработка материала для изготовления контейнера с тем, чтобы этот материал в результате только небольшой модификации по сравнению с известными материалами для изготовления упаковок в форме паралЛЕЛПИПВДЗ ПОЗВОНИЛ ИЗГОТЗВЛИВЗГЬ УПЗ ковку с значительно более лучшими свойствами для слива ее содержимого. Для этого поверхность материала. соответствующая верхней торцовой части. содержит ряд линий. облегчающих сгиб материала. которые расположены под углом друг к другу так. что все вместе они очерчивают участок. который. когда материал принимает Форму контейнера. располагается так. что он отходит и занимает приподнятое положение. обычно приобретаемое при открытии контейнера. Вследствие того что на материал верхней торцовой стенки когттейнера-наносятсядве должным образом расположенные .ФЭЛЬЦОБОЧНЫЕ ЛИНИИ ЗВГОМЭПЧЧВСКИ ДОСТИгается сгиб верхней торцовой стенки в тот момент. когда поднимают угловой клапан исплющивают его с боков. что обычно проис- ходит при открытии контейнера. Сгибание по указанным линиям. Обпегчающим сгиб материала. приводит к тому. что тот участок торцовой стенки, который находится у заданного конца отверстия для слива содержимого, поднимается на более высокий уровень по сравнению с первоначальным уровнем торцовой стенки и отходит в такое положение которое при наклоне контейнера для того чтобы вылить его содержимое.оказывается несколько более высоким. чему обычных контейнеров. так что значительно облегчается приток воздуха для заполнения объема выпиваемого содержимого.На фиг. 1 изображен вид в перспективе упаковочного контейнера (контейнер за крыт) на фиг. 2 - вид сбоку верхней части контейнера (контейнер раскрыт) на фиг. 3 - ото же. вид сверху контейнера на фиг. 4 тматериал для контейнера в соответствии сКонтейнер (фиг. 1) представляет собой хорошо известный тип упаковки. изготовляемой из гибкого тонкослойного упаковочного материалв. содержащего центральный несущий слой из волокнистого вещества. например бумаги, с обеих сторон которого подложены водонепропускаемые слои из термопластического материала. например политена. Тонкослойный упаковочный материал включает шаблон фальцовочных линий. который облегчает придание первоначально плоскому тонкослойному упаковочному материалу формы готового контейнера. имеющего вид параллелепипеда.Превращениелиггейного тонкослойного упаковочного материала в готовые контейнеры, имеющие вид параллелепипеда. про ИЗВОДИТСЯ ПОСПЭДСТВОМ ПОСЛЕДОВЭТЕЛЬНОГОпридания линейному тонкослойному материалу трубчатой формы так. чтобы оба его продольных ребра накладывались друг на друга и по ним мог быть сделан герметизирующий шов посредством термообработки и наложения термопластического слоя с внешней стороны тонкослойного материала. Как только образуется герметический продольный шов. трубчатая форма заполняется содержимым желаемого типа. напри мер молоком. соком и т.п после чего черезрегулярные интервалы трубчатая форма скрепляется поперечным швом. в результате чегоуобразуется полоса подушкообразных заполненных упаковок. которые соединены между собой. С помощью поперечных разрезов шовных поверхностей го 3107товые упаковки отделяются друг от дОУГа иподвергаются окончательной обработке для придания им нужной формы. При приданию. им желаемой формы параллелепипедов об- я раэуются четыре угловых клапана треугольной формы с двойными стенками. которые под прессом становятся плоскими и сгибаются так. чтобы они лежали напротив соответствующих частей внешней стороны упаковки и удерживались в этом положении будучи скреплены с ней в результате термообработки. Одновременно герметизирующие швы. образующиеся при поперечном скреплений верхних и нижних торцов контейнера. сгибаются и прижимаются к внеш- .ней стороне контейнера. благодаря чему он приобретает Форму параллелепипеда. кото рая СОХОЗНЯСТСЯ ДО ТОГО МОМЕНТЗ. КВК КОНконтейнеру (фиг. 1-3) придается форма параллелепипеда. имеющего верхнюю торцевую стенку 1. четыре боковых стенки 2 и нижнюю торцовую стенку (не показана).Верхняя торцовая стенка 1 имеет гтрямо- .угольную форму. а герметизирующий шов 3. который сделан плоским и скреплен с тор цовой стенкой. проходит по центру торцо-ЧВОЙ СТЕНКИ между ее ДВУМЯ короткими СТОООНЗМИ.На коротких сторонах торцовой стенки Анаходятся два угловых клапана 4. соединеныные с двумя (передним и задним) ребрами стенки 1. и герметизирующий шов 3 проходит сверху через угловые клапаны и заканчивается на свободных ребрах соответствующих угловых клапанов 4. выхо-. дящих из торцовой стенки. На одном из передних краев верхней торцовой стенки 1 у герметизирующий шов 3 имеет указатель 5 места открывания упаковки в форме линии.облегающий сгиб упаковочного материала. например перфорацию. которая проходит вдоль нижней стороны герметизирующего шва между концом шва и участком, находя- щимся рядом с центральной частью верхней к торцовой стенки 1. где перфорация поднимается напротив свободного края 6 герметизирующего шва. Таким образом. указатель на место открывания контейнера ограничивает открываемую часть 3 герметизирующего шва 3, тогда как эта часть про- стирается как над угловым клапаном 4. так и над прилегающей частью торцовой стенки а 1. Когда требуется открыть контейнер. что бы дать возможность вылиться содержимому. прежде всего открепляется от внешней стенки контейнера угловой клапан 4. имею щий указатель на место открывания. после чего его сгибают вверх и сжимают с боков. одновременно открывая открываемую часть3 герметизирующего шва 3 вдоль указателя 5 места открывания контейнера. В результате этикдействий образуется отверстие 7 длящейся в контейнере жидкости облегчается тем обстоятельством. что угловой клапан 4 в том положении. когда он отогнут вверх. образует носик для слива содержимого. Если упаковку наклоняют вперед. послетого как ее откроют. с целью вылить часть еесодержимого через отверстие 7 для слива. желательно. чтобы содержимое выливалось через отверстие для слива в виде равномерной. свободно льющейся струи жидкости. Чтобы обеспечитьгслив такой струей. требу ется. чтобы объем содержимого контейнера.ПООХОДИТЫЧЭОВЗ ЗЗДНЮЮ ЧЗСТЬ ОТВВВСТИЯ.лового клапана 4 верхней торцовой стенки. который не отогнут вверх. Чтобы обеспечитьэто. важно чтобы при открывании упаковки потребитель фактически использовал бы всю длину указателя 5 места открывания. т.е. оторвал бы отрываемую часть так. чтобыотверстие 7 для слива содержимого былооткрыто на свою максимальную длину. Если это не сделано или если содержимое. находящееся в упаковке. имеет высокую степень вязкости, может случиться. что достаточное количество воздуха не поступит в контейнер на первом этапе процесса открывания. на пример если контейнер заполнен поверку.этот недостаток может быть устранен. еслипроследить 38 ТЕМ. ЧТОБЫ ЗЗДНИЙ КОНЕЦ ОТверстия 7 для слива содержимого находилсяд в приподнятом положении по отношению к . другим частям верхней торцевой стенкиотверстием обеспечивает поступление не-1ОБХОДИМОГО КОПИЧЭСТВЗ ВОЗДУХЗ В контейнерподъема заднего конца отверстия 7 для сли- .ва содержимого. верхняя торцевая стенкв упаковки оснащена двумя линиями 8. облегчающими сгиб материала. которые тянутся. от заднего конца открываемой части и расходятся друг от друга. Более конкретно линии 8 расходятся внаправлении к задней части верхней торцо-вой стенки Дкоторая снабжена двумя другими линиями 9. облегчающими сгибБлагодаря тому что торцовая стенка 1 снаб 3107 9жена как передними. так и задними линиями 8 и 9. облегчающими сгиб. материала. торцевая стенка приобретает свойство сгибаться по зтим линиям в тот момент. когда отгибается вверх и сжимается с боков передний угловой клапан 4 при открытии контейнера. Ромбовидный участок. находящийся между фальцовочными линиями 8 и 9. вследствие этого образует наклонную плоскость. которая в своей задней части соединяется с первоначальным уровнем верхней торцовой стенки 1 и в своей передней части на 3-6 ММ НЗХОДИТСЯ выше УКЗЗЗННОГО УРОВНЯ, Ч 1 О позволяет заднему концу отверстия 7 для СПИВЗ СОДВРЖИМОГО ПОДНЯТЬСЯ на СООТВЗТСТ вующую высоту над плоскостью жидкости при выливании содержимого из контейнера. Эта разница в уровнях обеспечиваетвозможность притока воздуха в упаковку. даже если потребитель не открыл ее полностью или если вытекающий продукт вследствие своей вязкости имеет повышеннуютенденцию к наплыву большой волной на д - отверстие.С помощью. двух передних линий 8. облегчающих сгиб материала. стенка 1 контейнера приобретает ярко выраженное. свойство облегчать сгиб материала в нуж ном месте. в результате чего указаннаячастьторцевой стенки 1 отходит в то верх нее положение. которое она занимает. ког да угловой клапан 4 отгибается вверх иначинается процесс открывания контейне ра. Это свойство закрепляется и становитсясимметрично по обеим сторонам гермети- аирующего шва 3. и оно проявляет себя опгд тимально. если линии 8. облегчающие сгибматериалакидут преимущественно в на правлении к середине верхней торцовой стенки 1. а боковые края параллельны гер метизирующему шву 3.Угол между первымилиниями 8. равенсгиб материала. давали некоторый эффект даже С другой отличной линией и улучшениенаблюдалось. когда угол между фальцовоч ными линиями составлял между 60 и 1 б 0. Две задние линии 9. облегчающие сгибматериала. располагаются в основном сим метрично по отношению к герметизирую щему шву 3 и предпочтительно. чтобы уголмежду ними составлял в основном БО. Чтобы добиться желаемого эффекта. оказалосьдостаточным. чтобы угол глежду задними ли ниями. облегчающими сгиб материала. составлял максимум 9 О. Линии 8 и 9. облегчающие сгиб матери 10ные фальцовочттые линии. когда упаковочный материал оказывается под прессом влинейной форме для того. чтобы добиться в д нужных местах желаемогоослабления проч ности материала, но также возможно наносить линии. облегчающиесгиб материала. иным образом. например посредством линейной перфорации в несущем слое. Если линии могут таким образом стать достаточНО ПрОЧНЫМИ, две ЗЗДНИВ ЛИНИИ. Об/ЮГЧЭЮ щие сгиб. если желательно. могут и не наноситься. поскольку передние линии 8 ослабляют ПРОЧНОСПЬ материала В ЗНЗЧИТеЛЕ. ной степени которая позволяет удерживать приподнятое положение торцевой стенки 1у заднего конца отверстия 7.Материал для изготовления контейнера)рому с обеих сторон подложены однородные слои термопластичното материалаМОЖС СОСТЭВЛЯТЬ ЧЭСТЬ ЛИНИИ УПЗКОЕОЧНОГОматериала и содержит шаблон фальцовоч ных линий 10. которыеразделяют материал .на ряды из нескольких панелей стенок. на опример панели боковых стенок 11.панелидна контейнеров 12 и панели верхней тор цовой стенки 13. Шаблон фальцовочных ли ний также включает фальцовочные линии для образования угловых клапанов 4. ноглавным образом применяется обычныйшаблон. пунктирной линией такжеоукааыва ется место открывания контейнера. оноимеет перфорацию. которая проходит в уз ком участке с одной стороны упаковочного материала. превращаемого затем в верхнийшов З контейнершдве передние линии 8. облегчающие сгиб материала. наносятся в виде толстых сплошных линий, как и две задние линии 9. облегчающие сгиб материала. которые расположены на панелях торцовых стенок 13 ограниченныхсте образовывают верхнюю торцовую стенку Зв готовом контейнере. Линии 8.эом под углом между фал ьцовочной линией 14. которая разграпичттвает поле. образующее герметизирующий шов 3 в готовой упаковке. и фальцовочнойв линией 15,параллельной фальцовочной линии 14, которая в готовой упаковке разграничивает верхнюю торцовую стенку 1 от смежных боковых стенок 2. Угол междулиниями 8 и 9. облегчающими сгиб материала. и обеимиала. могут быть намечены так же. как и обыч
