Универсальная телескопическая струбцина “Барьер”

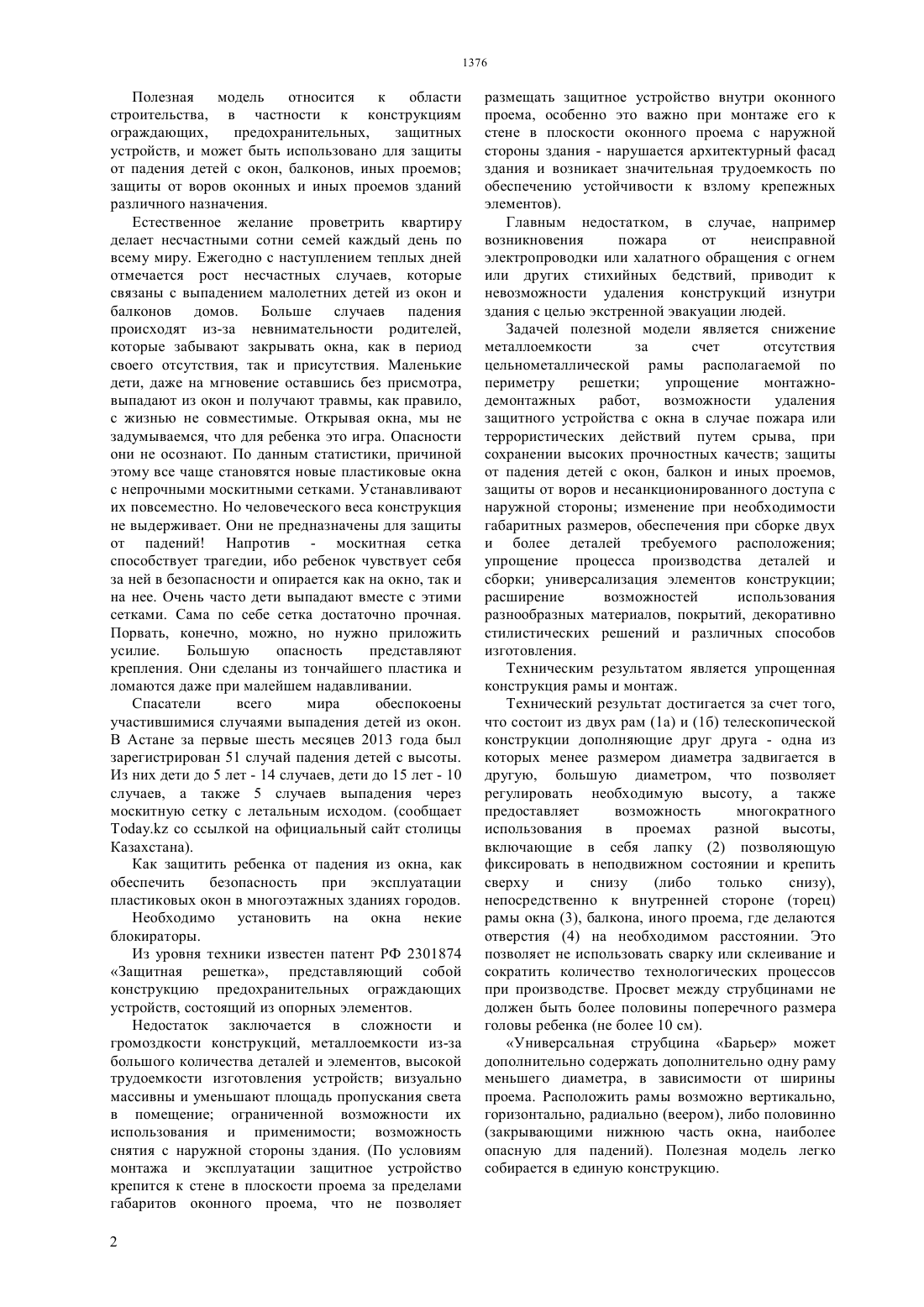

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ периметру решетки упрощение монтажнодемонтажных работ,возможности удаления защитного устройства с окна в случае пожара или террористических действий путем срыва, при сохранении высоких прочностных качеств защиты от падения детей с окон, балкон и иных проемов,защиты от воров и несанкционированного доступа с наружной стороны изменение при необходимости габаритных размеров, обеспечения при сборке двух и более деталей требуемого расположения упрощение процесса производства деталей и сборки универсализация элементов конструкции расширение возможностей использования разнообразных материалов, покрытий, декоративно стилистических решений и различных способов изготовления. Техническим результатом является упрощенная конструкция рамы и монтаж.(54) УНИВЕРСАЛЬНАЯ ТЕЛЕСКОПИЧЕСКАЯ СТРУБЦИНА БАРЬЕР(57) Полезная модель относится к области строительства, в частности к конструкциям ограждающих,предохранительных,защитных устройств, и может быть использовано для защиты от падения детей с окон, балконов, иных проемов защиты от воров оконных и иных проемов зданий различного назначения. Задачей полезной модели является снижение металлоемкости за счет отсутствия цельнометаллической рамы располагаемой по Полезная модель относится к области строительства, в частности к конструкциям ограждающих,предохранительных,защитных устройств, и может быть использовано для защиты от падения детей с окон, балконов, иных проемов защиты от воров оконных и иных проемов зданий различного назначения. Естественное желание проветрить квартиру делает несчастными сотни семей каждый день по всему миру. Ежегодно с наступлением теплых дней отмечается рост несчастных случаев, которые связаны с выпадением малолетних детей из окон и балконов домов. Больше случаев падения происходят из-за невнимательности родителей,которые забывают закрывать окна, как в период своего отсутствия, так и присутствия. Маленькие дети, даже на мгновение оставшись без присмотра,выпадают из окон и получают травмы, как правило,с жизнью не совместимые. Открывая окна, мы не задумываемся, что для ребенка это игра. Опасности они не осознают. По данным статистики, причиной этому все чаще становятся новые пластиковые окна с непрочными москитными сетками. Устанавливают их повсеместно. Но человеческого веса конструкция не выдерживает. Они не предназначены для защиты от падений Напротив - москитная сетка способствует трагедии, ибо ребенок чувствует себя за ней в безопасности и опирается как на окно, так и на нее. Очень часто дети выпадают вместе с этими сетками. Сама по себе сетка достаточно прочная. Порвать, конечно, можно, но нужно приложить усилие. Большую опасность представляют крепления. Они сделаны из тончайшего пластика и ломаются даже при малейшем надавливании. Спасатели всего мира обеспокоены участившимися случаями выпадения детей из окон. В Астане за первые шесть месяцев 2013 года был зарегистрирован 51 случай падения детей с высоты. Из них дети до 5 лет - 14 случаев, дети до 15 лет - 10 случаев, а также 5 случаев выпадения через москитную сетку с летальным исходом. (сообщает. со ссылкой на официальный сайт столицы Казахстана). Как защитить ребенка от падения из окна, как обеспечить безопасность при эксплуатации пластиковых окон в многоэтажных зданиях городов. Необходимо установить на окна некие блокираторы. Из уровня техники известен патент РФ 2301874 Защитная решетка, представляющий собой конструкцию предохранительных ограждающих устройств, состоящий из опорных элементов. Недостаток заключается в сложности и громоздкости конструкций, металлоемкости из-за большого количества деталей и элементов, высокой трудоемкости изготовления устройств визуально массивны и уменьшают площадь пропускания света в помещение ограниченной возможности их использования и применимости возможность снятия с наружной стороны здания. (По условиям монтажа и эксплуатации защитное устройство крепится к стене в плоскости проема за пределами габаритов оконного проема, что не позволяет 2 размещать защитное устройство внутри оконного проема, особенно это важно при монтаже его к стене в плоскости оконного проема с наружной стороны здания - нарушается архитектурный фасад здания и возникает значительная трудоемкость по обеспечению устойчивости к взлому крепежных элементов). Главным недостатком, в случае, например возникновения пожара от неисправной электропроводки или халатного обращения с огнем или других стихийных бедствий, приводит к невозможности удаления конструкций изнутри здания с целью экстренной эвакуации людей. Задачей полезной модели является снижение металлоемкости за счет отсутствия цельнометаллической рамы располагаемой по периметру решетки упрощение монтажнодемонтажных работ,возможности удаления защитного устройства с окна в случае пожара или террористических действий путем срыва, при сохранении высоких прочностных качеств защиты от падения детей с окон, балкон и иных проемов,защиты от воров и несанкционированного доступа с наружной стороны изменение при необходимости габаритных размеров, обеспечения при сборке двух и более деталей требуемого расположения упрощение процесса производства деталей и сборки универсализация элементов конструкции расширение возможностей использования разнообразных материалов, покрытий, декоративно стилистических решений и различных способов изготовления. Техническим результатом является упрощенная конструкция рамы и монтаж. Технический результат достигается за счет того,что состоит из двух рам (1 а) и (1 б) телескопической конструкции дополняющие друг друга - одна из которых менее размером диаметра задвигается в другую, большую диаметром, что позволяет регулировать необходимую высоту, а также предоставляет возможность многократного использования в проемах разной высоты,включающие в себя лапку (2) позволяющую фиксировать в неподвижном состоянии и крепить сверху и снизу(либо только снизу),непосредственно к внутренней стороне (торец) рамы окна (3), балкона, иного проема, где делаются отверстия (4) на необходимом расстоянии. Это позволяет не использовать сварку или склеивание и сократить количество технологических процессов при производстве. Просвет между струбцинами не должен быть более половины поперечного размера головы ребенка (не более 10 см). Универсальная струбцина Барьер может дополнительно содержать дополнительно одну раму меньшего диаметра, в зависимости от ширины проема. Расположить рамы возможно вертикально,горизонтально, радиально (веером), либо половинно(закрывающими нижнюю часть окна, наиболее опасную для падений). Полезная модель легко собирается в единую конструкцию. Универсальная струбцина Барьер по данной полезной модели может быть выполнена из металла,алюминия или любого композиционного материала. В целях придания улучшенного внешнего вида поверхности, возможно нанесение защитнодекоративного покрытия. В большинстве случаев это нанесение цветных металлов гальваническим способом или напылением. Данная конструкция является относительно простой для массового производства и внедрения,обеспечивающая быстрый монтаж, демонтаж,удаление с применением силы в случае пожара или террористических действий. При возникновении пожара или других чрезвычайных ситуаций удерживающая струбцина откручивается, либо срывается с проема под собственным весом. Это особенно необходимо, когда специалисты МЧС вынимают людей из горящего дома лестницами,батутами, или когда спастись можно только крайней меройнезащищенным прыжком из окна. Схема обеспечивает наджную защиту детей от падения с окон, балконов, иных проемов, спасение людей и имущество при пожарах и других чрезвычайных ситуациях при сохранении высоких прочностных качеств и наджности, защиты от воров и несанкционированного доступа с наружной стороны, расширяет функциональные возможности для ограждения окон и проемов любых размеров,позволяет использовать многократно использовать разнообразный материал, покрытия, декоративно стилистические решения, применения в качестве защиты в разных проемах упрощение процесса производства деталей и сборки позволяет снизить расход металла, универсализировать элементы конструкции, и различных способов изготовления. При этом отсутствует визуальная массивность,которая уменьшает площадь пропускания света в помещение, конструкция является относительно простой. Полезная модель позволяет получить простую в изготовлении Универсальную струбцину Барьер,состоящую из универсальных деталей, которые могут изготавливаться промышленным способом на механизированных и автоматизированных линиях. Перечень фигур чертежей и иных материалов. На фиг.1 изображены по две рамы (1 а) и (1 б) перед соединением их в единую телескопическую струбцину. На фиг.2 изображены по две рамы (1 а) и (1 б) перед соединением их в единую телескопическую струбцину (вид сбоку). На фиг.3 изображена струбцина (1 а) и (1 б) в сборе, крепленная к внутренней стороне (торец) рамы окна. На фиг.4 изображена струбцина (1 а) и (1 б) в сборе, крепленная сверху и снизу к внутренней стороне (торец) рамы окна. На фиг.5 общий вид Универсальная струбцина Барьер, установленные в проеме окна. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Универсальная струбцина, включающая опорный элемент, отличающаяся тем, что в качестве опорного элемента содержит две рамы,дополняющие друг друга - одна из которых менее размером диаметра задвигается в другую, большую диаметром для регулирования необходимой высоты,одна сторона рамы включают в себя лапки позволяющую фиксировать в неподвижном состоянии и крепить сверху и/или снизу 2. Струбцина по п.1, отличающаяся тем, что опорный элемент дополнительно состоит из еще одной рамы меньшего диаметра.
