Блочно-модульное здание для комплектных распределительных устройств напряжением 6, 10, 35 кв

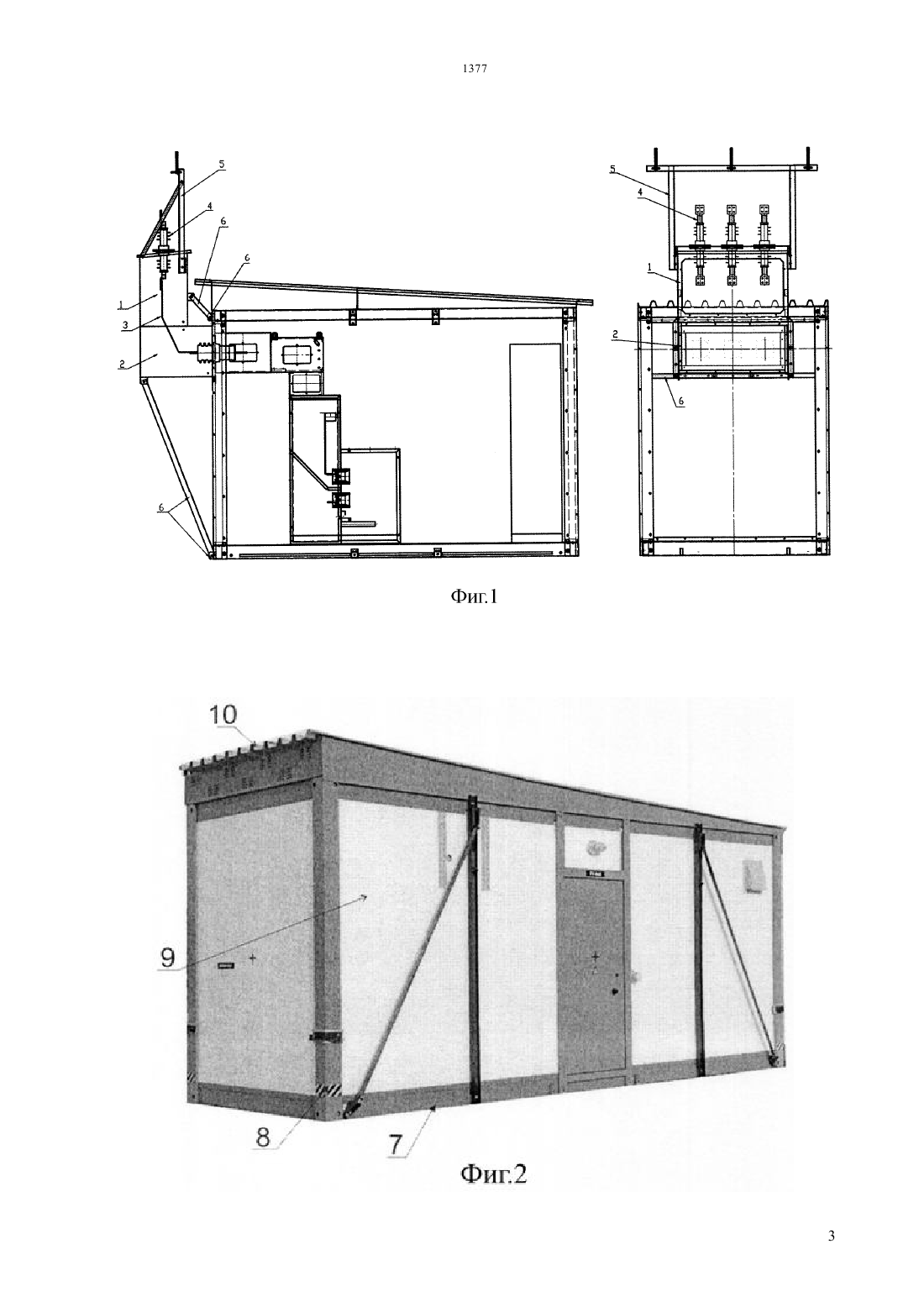

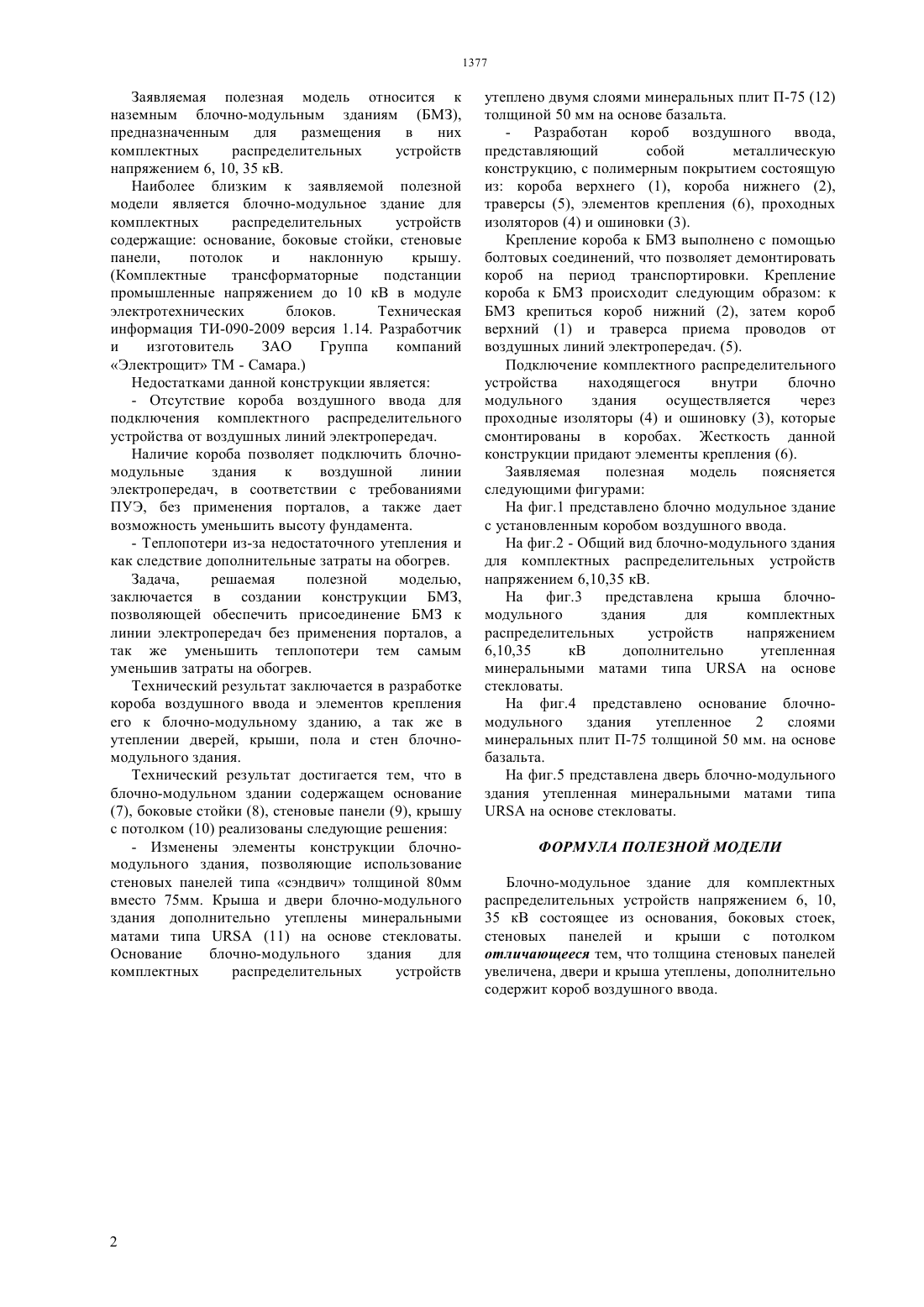

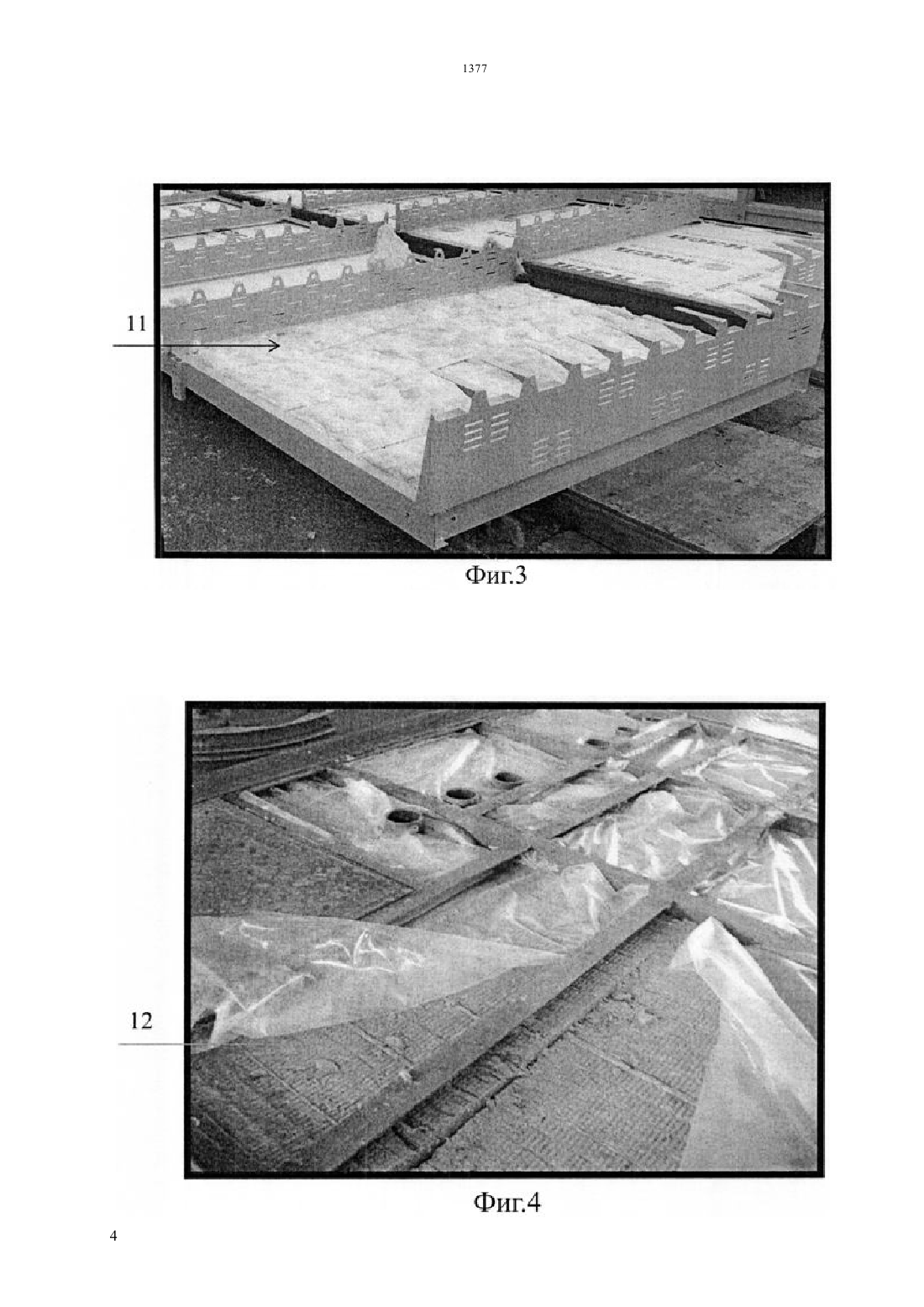

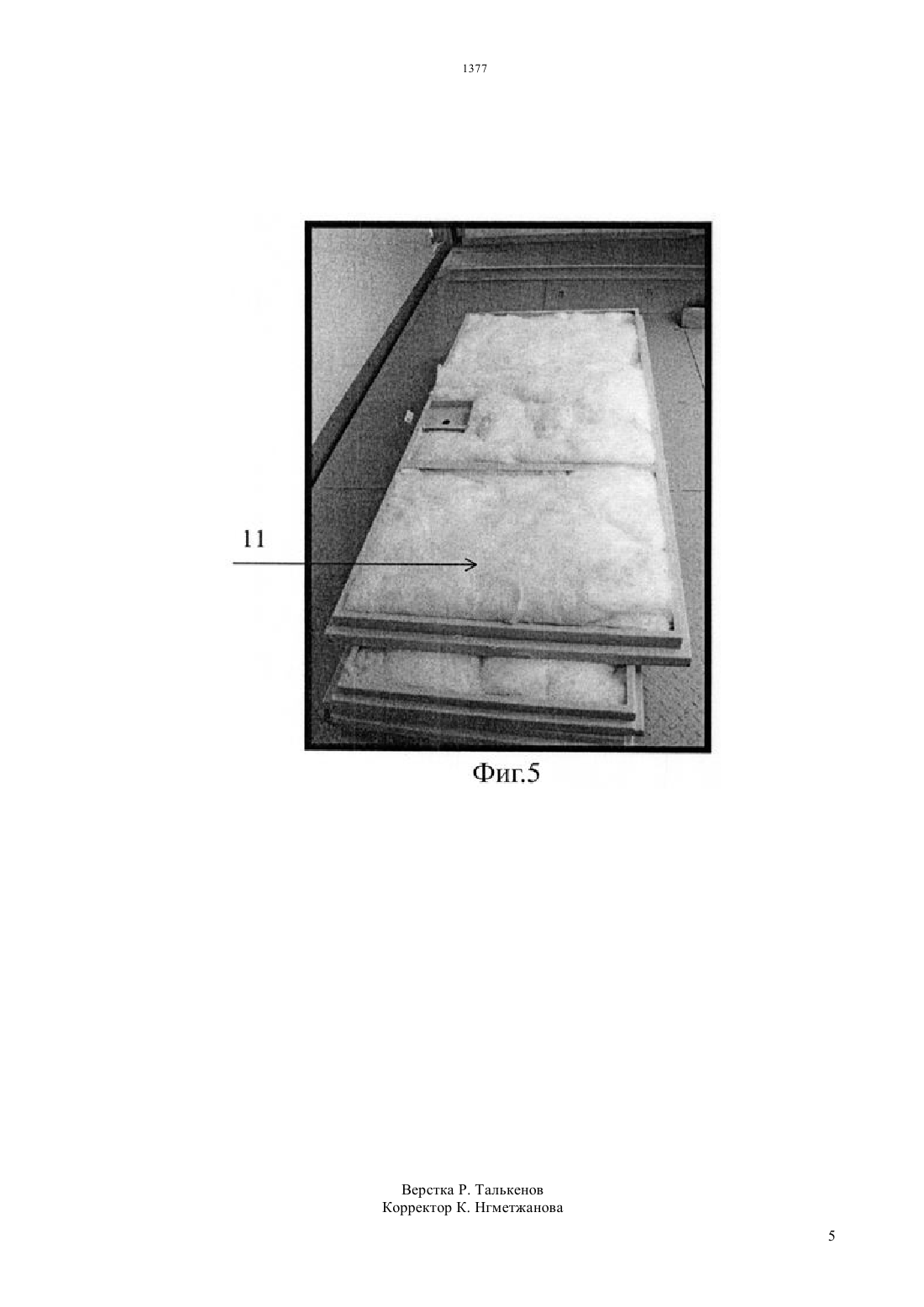

(51) 02 1/01 (2006.01) 04 5/04 (2006.01) 02 1/24 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Технический результат достигается тем, что в блочно-модульном здании- Изменены элементы конструкции блочномодульного здания, позволяющие использование стеновых панелей типа сэндвич толщиной 80 мм вместо 75 мм. Крыша и двери блочно-модульного здания дополнительно утеплены минеральными матами типана основе стекловаты. Основание блочно-модульного здания для комплектных распределительных устройств утеплено двумя слоями минеральных плит П-75 толщиной 50 мм на основе базальта.- Разработан короб воздушного ввода. Увеличение толщины стен, утепление дверей,основания и крыши позволяет уменьшить теплопотери, тем самым снизив затраты на обогрев блочно-модульного здания. Наличие короба воздушного ввода позволяет уменьшить высоту фундамента и подключиться к линиям электропередач без применения порталов, что позволяет сократить стоимость и сроки монтажа блочно-модульного здания.(56) Комплектные трансформаторные подстанции промышленные напряжением до 10 кВ в модуле электротехнических блоков. Техническая информация ТИ-090-2009 версия 1.14. Разработчик и изготовитель ЗАО Группа компаний Электрощит ТМ-Самара(54) БЛОЧНО-МОДУЛЬНОЕ ЗДАНИЕ ДЛЯ КОМПЛЕКТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ НАПРЯЖЕНИЕМ 6, 10, 35 кВ(57) Заявляемая полезная модель относится к наземным блочно-модульным зданиям (БМЗ),предназначенным для размещения в них комплектных распределительных устройств напряжением 6, 10, 35 кВ. Технический результат заключается в разработке короба воздушного ввода и элементов крепления его к блочно-модульному зданию, а так же в утеплении дверей, крыши, пола и стен блочно-модульного здания. Заявляемая полезная модель относится к наземным блочно-модульным зданиям (БМЗ),предназначенным для размещения в них комплектных распределительных устройств напряжением 6, 10, 35 кВ. Наиболее близким к заявляемой полезной модели является блочно-модульное здание для комплектных распределительных устройств содержащие основание, боковые стойки, стеновые панели,потолок и наклонную крышу.(Комплектные трансформаторные подстанции промышленные напряжением до 10 кВ в модуле электротехнических блоков. Техническая информация ТИ-090-2009 версия 1.14. Разработчик и изготовитель ЗАО Группа компаний Электрощит ТМ - Самара.) Недостатками данной конструкции является- Отсутствие короба воздушного ввода для подключения комплектного распределительного устройства от воздушных линий электропередач. Наличие короба позволяет подключить блочномодульные здания к воздушной линии электропередач, в соответствии с требованиями ПУЭ, без применения порталов, а также дает возможность уменьшить высоту фундамента.- Теплопотери из-за недостаточного утепления и как следствие дополнительные затраты на обогрев. Задача,решаемая полезной моделью,заключается в создании конструкции БМЗ,позволяющей обеспечить присоединение БМЗ к линии электропередач без применения порталов, а так же уменьшить теплопотери тем самым уменьшив затраты на обогрев. Технический результат заключается в разработке короба воздушного ввода и элементов крепления его к блочно-модульному зданию, а так же в утеплении дверей, крыши, пола и стен блочномодульного здания. Технический результат достигается тем, что в блочно-модульном здании содержащем основание- Изменены элементы конструкции блочномодульного здания, позволяющие использование стеновых панелей типа сэндвич толщиной 80 мм вместо 75 мм. Крыша и двери блочно-модульного здания дополнительно утеплены минеральными матами типа(11) на основе стекловаты. Основание блочно-модульного здания для комплектных распределительных устройств утеплено двумя слоями минеральных плит П-75 (12) толщиной 50 мм на основе базальта.- Разработан короб воздушного ввода,представляющий собой металлическую конструкцию, с полимерным покрытием состоящую из короба верхнего (1), короба нижнего (2),траверсы (5), элементов крепления (6), проходных изоляторов (4) и ошиновки (3). Крепление короба к БМЗ выполнено с помощью болтовых соединений, что позволяет демонтировать короб на период транспортировки. Крепление короба к БМЗ происходит следующим образом к БМЗ крепиться короб нижний (2), затем короб верхний (1) и траверса приема проводов от воздушных линий электропередач. (5). Подключение комплектного распределительного устройства находящегося внутри блочно модульного здания осуществляется через проходные изоляторы (4) и ошиновку (3), которые смонтированы в коробах. Жесткость данной конструкции придают элементы крепления (6). Заявляемая полезная модель поясняется следующими фигурами На фиг.1 представлено блочно модульное здание с установленным коробом воздушного ввода. На фиг.2 - Общий вид блочно-модульного здания для комплектных распределительных устройств напряжением 6,10,35 кВ. На фиг.3 представлена крыша блочномодульного здания для комплектных распределительных устройств напряжением 6,10,35 кВ дополнительно утепленная минеральными матами типана основе стекловаты. На фиг.4 представлено основание блочномодульного здания утепленное 2 слоями минеральных плит П-75 толщиной 50 мм. на основе базальта. На фиг.5 представлена дверь блочно-модульного здания утепленная минеральными матами типана основе стекловаты. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Блочно-модульное здание для комплектных распределительных устройств напряжением 6, 10,35 кВ состоящее из основания, боковых стоек,стеновых панелей и крыши с потолком отличающееся тем, что толщина стеновых панелей увеличена, двери и крыша утеплены, дополнительно содержит короб воздушного ввода.
