Устройство для навешивания очесывающей жатки на зерноуборочный комбайн

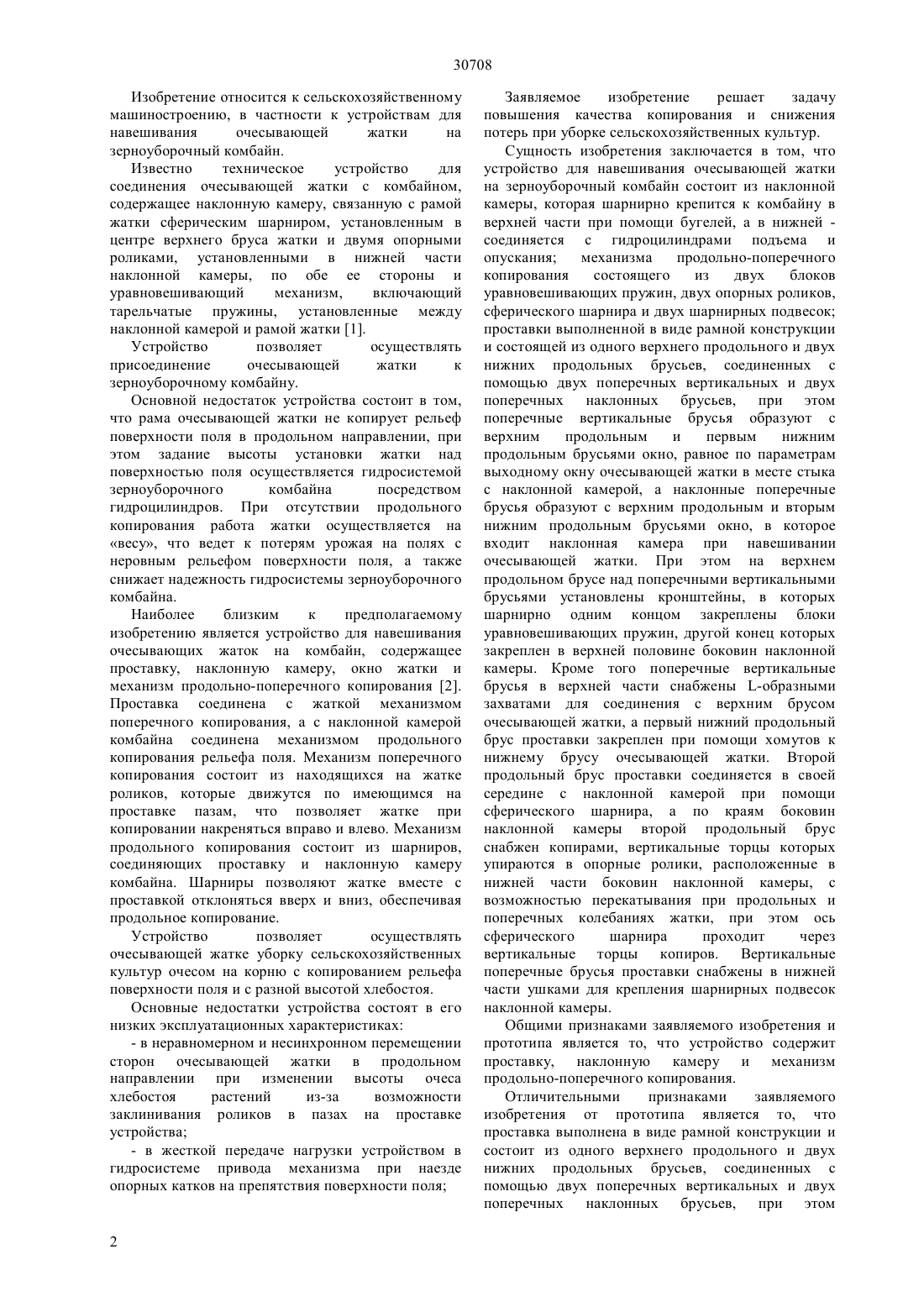

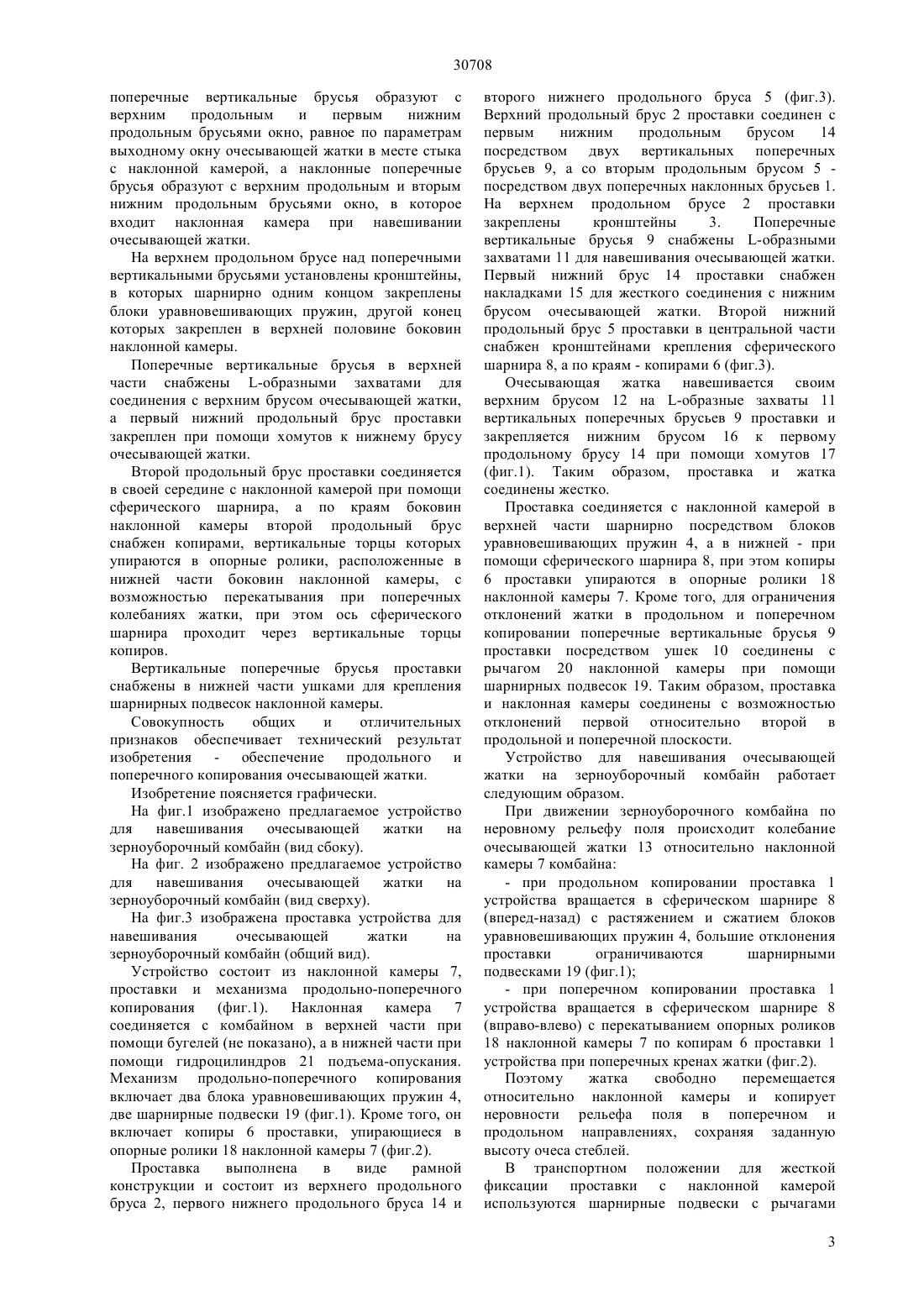

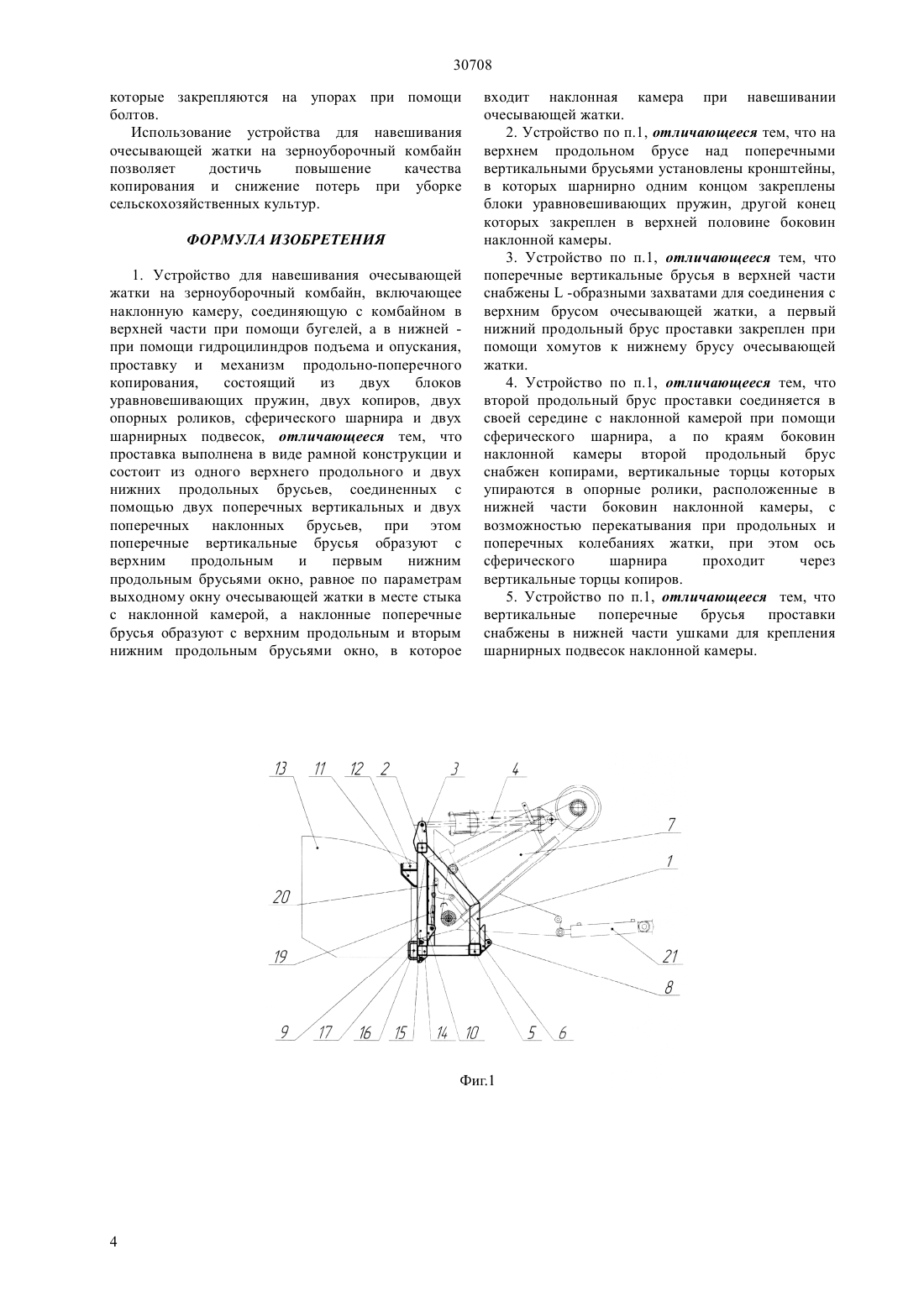

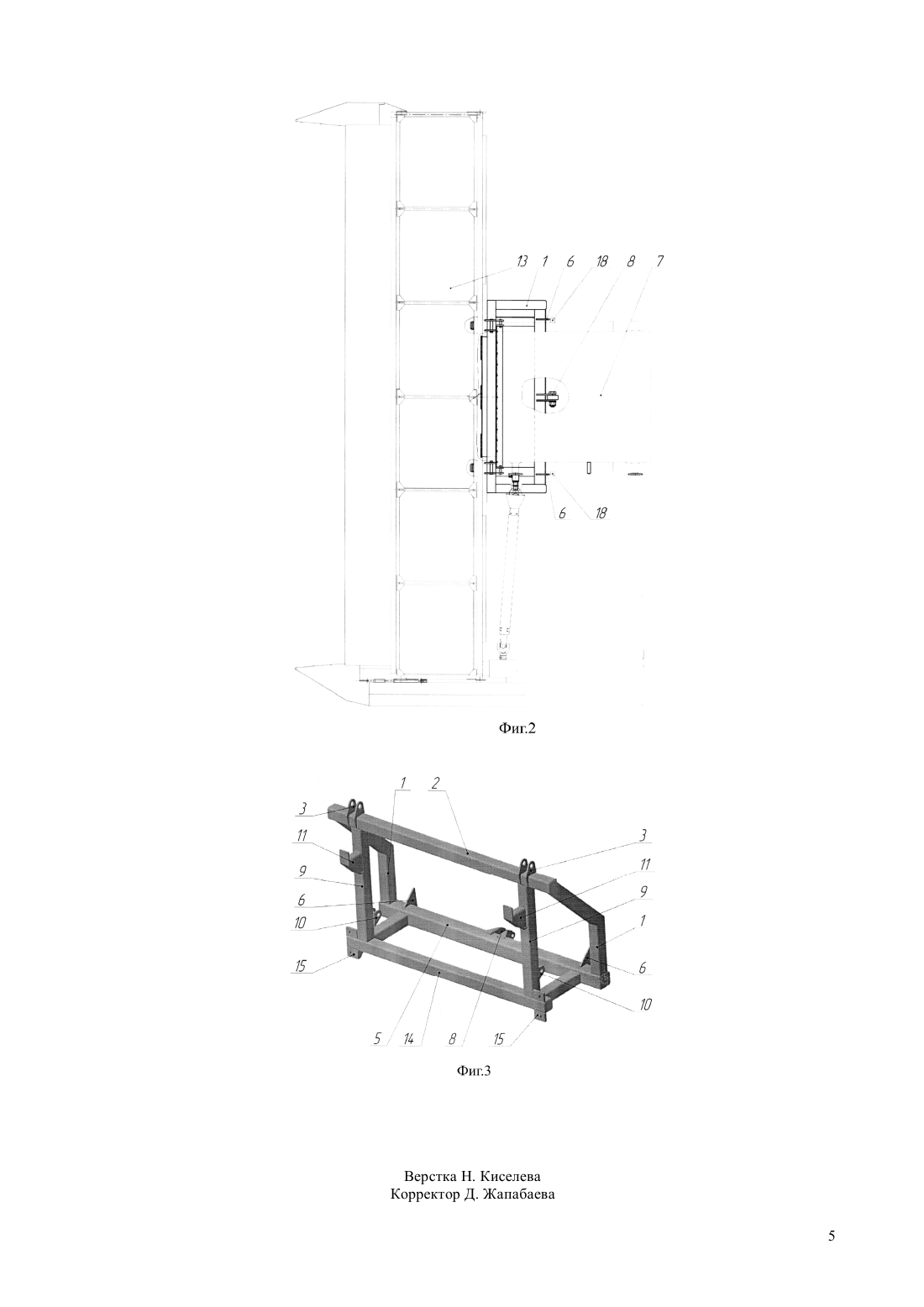

(51) 01 41/00 (2006.01) 01 91/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ продольным брусьями окно, равное по параметрам выходному окну очесывающей жатки в месте стыка с наклонной камерой, а наклонные поперечные брусья образуют с верхним продольным и вторым нижним продольным брусьями окно, в которое входит наклонная камера при навешивании очесывающей жатки. При этом на верхнем продольном брусе над поперечными вертикальными брусьями установлены кронштейны, в которых шарнирно одним концом закреплены блоки уравновешивающих пружин, другой конец которых закреплен в верхней половине боковин наклонной камеры. Кроме того поперечные вертикальные брусья в верхней части снабжены -образными захватами для соединения с верхним брусом очесывающей жатки, а первый нижний продольный брус проставки закреплен при помощи хомутов к нижнему брусу очесывающей жатки. Второй продольный брус проставки соединяется в своей середине с наклонной камерой при помощи сферического шарнира, а по краям боковин наклонной камеры второй продольный брус снабжен копирами, вертикальные торцы которых упираются в опорные ролики, расположенные в нижней части боковин наклонной камеры, с возможностью перекатывания при продольных и поперечных колебаниях жатки, при этом ось сферического шарнира проходит через вертикальные торцы копиров. Вертикальные поперечные брусья проставки снабжены в нижней части ушками для крепления шарнирных подвесок наклонной камеры. Использование устройства для навешивания очесывающей жатки на зерноуборочный комбайн позволяет достичь повышение качества копирования и снижение потерь при уборке сельскохозяйственных культур.(72) Астафьев Владимир ЛеонидовичИванченко Павел ГригорьевичИгнатов Владимир ДмитриевичПигарев Евгений ВикторовичМуслимов Николай Муслимович Малыгин Сергей ЛеонидовичМорозов Николай Михайлович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) УСТРОЙСТВО ДЛЯ НАВЕШИВАНИЯ ОЧЕСЫВАЮЩЕЙ ЖАТКИ НА ЗЕРНОУБОРОЧНЫЙ КОМБАЙН(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к устройствам для навешивания очесывающей жатки на зерноуборочный комбайн. Устройство для навешивания очесывающей жатки на зерноуборочный комбайн состоит из наклонной камеры, которая шарнирно крепится к комбайну в верхней части при помощи бугелей, а в нижней - соединяется с гидроцилиндрами подъема и опускания механизма продольно-поперечного копирования состоящего из двух блоков уравновешивающих пружин, двух опорных роликов,сферического шарнира и двух шарнирных подвесок проставки выполненной в виде рамной конструкции и состоящей из одного верхнего продольного и двух нижних продольных брусьев, соединенных с помощью двух поперечных вертикальных и двух поперечных наклонных брусьев, при этом поперечные вертикальные брусья образуют с верхним продольным и первым нижним 30708 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для навешивания очесывающей жатки на зерноуборочный комбайн. Известно техническое устройство для соединения очесывающей жатки с комбайном,содержащее наклонную камеру, связанную с рамой жатки сферическим шарниром, установленным в центре верхнего бруса жатки и двумя опорными роликами, установленными в нижней части наклонной камеры, по обе ее стороны и уравновешивающий механизм,включающий тарельчатые пружины, установленные между наклонной камерой и рамой жатки 1. Устройство позволяет осуществлять присоединение очесывающей жатки к зерноуборочному комбайну. Основной недостаток устройства состоит в том,что рама очесывающей жатки не копирует рельеф поверхности поля в продольном направлении, при этом задание высоты установки жатки над поверхностью поля осуществляется гидросистемой зерноуборочного комбайна посредством гидроцилиндров. При отсутствии продольного копирования работа жатки осуществляется на весу, что ведет к потерям урожая на полях с неровным рельефом поверхности поля, а также снижает надежность гидросистемы зерноуборочного комбайна. Наиболее близким к предполагаемому изобретению является устройство для навешивания очесывающих жаток на комбайн, содержащее проставку, наклонную камеру, окно жатки и механизм продольно-поперечного копирования 2. Проставка соединена с жаткой механизмом поперечного копирования, а с наклонной камерой комбайна соединена механизмом продольного копирования рельефа поля. Механизм поперечного копирования состоит из находящихся на жатке роликов, которые движутся по имеющимся на проставке пазам, что позволяет жатке при копировании накреняться вправо и влево. Механизм продольного копирования состоит из шарниров,соединяющих проставку и наклонную камеру комбайна. Шарниры позволяют жатке вместе с проставкой отклоняться вверх и вниз, обеспечивая продольное копирование. Устройство позволяет осуществлять очесывающей жатке уборку сельскохозяйственных культур очесом на корню с копированием рельефа поверхности поля и с разной высотой хлебостоя. Основные недостатки устройства состоят в его низких эксплуатационных характеристиках- в неравномерном и несинхронном перемещении сторон очесывающей жатки в продольном направлении при изменении высоты очеса хлебостоя растений из-за возможности заклинивания роликов в пазах на проставке устройства- в жесткой передаче нагрузки устройством в гидросистеме привода механизма при наезде опорных катков на препятствия поверхности поля Заявляемое изобретение решает задачу повышения качества копирования и снижения потерь при уборке сельскохозяйственных культур. Сущность изобретения заключается в том, что устройство для навешивания очесывающей жатки на зерноуборочный комбайн состоит из наклонной камеры, которая шарнирно крепится к комбайну в верхней части при помощи бугелей, а в нижней соединяется с гидроцилиндрами подъема и опускания механизма продольно-поперечного копирования состоящего из двух блоков уравновешивающих пружин, двух опорных роликов,сферического шарнира и двух шарнирных подвесок проставки выполненной в виде рамной конструкции и состоящей из одного верхнего продольного и двух нижних продольных брусьев, соединенных с помощью двух поперечных вертикальных и двух поперечных наклонных брусьев, при этом поперечные вертикальные брусья образуют с верхним продольным и первым нижним продольным брусьями окно, равное по параметрам выходному окну очесывающей жатки в месте стыка с наклонной камерой, а наклонные поперечные брусья образуют с верхним продольным и вторым нижним продольным брусьями окно, в которое входит наклонная камера при навешивании очесывающей жатки. При этом на верхнем продольном брусе над поперечными вертикальными брусьями установлены кронштейны, в которых шарнирно одним концом закреплены блоки уравновешивающих пружин, другой конец которых закреплен в верхней половине боковин наклонной камеры. Кроме того поперечные вертикальные брусья в верхней части снабжены -образными захватами для соединения с верхним брусом очесывающей жатки, а первый нижний продольный брус проставки закреплен при помощи хомутов к нижнему брусу очесывающей жатки. Второй продольный брус проставки соединяется в своей середине с наклонной камерой при помощи сферического шарнира, а по краям боковин наклонной камеры второй продольный брус снабжен копирами, вертикальные торцы которых упираются в опорные ролики, расположенные в нижней части боковин наклонной камеры, с возможностью перекатывания при продольных и поперечных колебаниях жатки, при этом ось сферического шарнира проходит через вертикальные торцы копиров. Вертикальные поперечные брусья проставки снабжены в нижней части ушками для крепления шарнирных подвесок наклонной камеры. Общими признаками заявляемого изобретения и прототипа является то, что устройство содержит проставку, наклонную камеру и механизм продольно-поперечного копирования. Отличительными признаками заявляемого изобретения от прототипа является то, что проставка выполнена в виде рамной конструкции и состоит из одного верхнего продольного и двух нижних продольных брусьев, соединенных с помощью двух поперечных вертикальных и двух поперечных наклонных брусьев, при этом 30708 поперечные вертикальные брусья образуют с верхним продольным и первым нижним продольным брусьями окно, равное по параметрам выходному окну очесывающей жатки в месте стыка с наклонной камерой, а наклонные поперечные брусья образуют с верхним продольным и вторым нижним продольным брусьями окно, в которое входит наклонная камера при навешивании очесывающей жатки. На верхнем продольном брусе над поперечными вертикальными брусьями установлены кронштейны,в которых шарнирно одним концом закреплены блоки уравновешивающих пружин, другой конец которых закреплен в верхней половине боковин наклонной камеры. Поперечные вертикальные брусья в верхней части снабжены -образными захватами для соединения с верхним брусом очесывающей жатки,а первый нижний продольный брус проставки закреплен при помощи хомутов к нижнему брусу очесывающей жатки. Второй продольный брус проставки соединяется в своей середине с наклонной камерой при помощи сферического шарнира, а по краям боковин наклонной камеры второй продольный брус снабжен копирами, вертикальные торцы которых упираются в опорные ролики, расположенные в нижней части боковин наклонной камеры, с возможностью перекатывания при поперечных колебаниях жатки, при этом ось сферического шарнира проходит через вертикальные торцы копиров. Вертикальные поперечные брусья проставки снабжены в нижней части ушками для крепления шарнирных подвесок наклонной камеры. Совокупность общих и отличительных признаков обеспечивает технический результат изобретения - обеспечение продольного и поперечного копирования очесывающей жатки. Изобретение поясняется графически. На фиг.1 изображено предлагаемое устройство для навешивания очесывающей жатки на зерноуборочный комбайн (вид сбоку). На фиг. 2 изображено предлагаемое устройство для навешивания очесывающей жатки на зерноуборочный комбайн (вид сверху). На фиг.3 изображена проставка устройства для навешивания очесывающей жатки на зерноуборочный комбайн (общий вид). Устройство состоит из наклонной камеры 7,проставки и механизма продольно-поперечного копирования (фиг.1). Наклонная камера 7 соединяется с комбайном в верхней части при помощи бугелей (не показано), а в нижней части при помощи гидроцилиндров 21 подъема-опускания. Механизм продольно-поперечного копирования включает два блока уравновешивающих пружин 4,две шарнирные подвески 19 (фиг.1). Кроме того, он включает копиры 6 проставки, упирающиеся в опорные ролики 18 наклонной камеры 7 (фиг.2). Проставка выполнена в виде рамной конструкции и состоит из верхнего продольного бруса 2, первого нижнего продольного бруса 14 и второго нижнего продольного бруса 5 (фиг.3). Верхний продольный брус 2 проставки соединен с первым нижним продольным брусом 14 посредством двух вертикальных поперечных брусьев 9, а со вторым продольным брусом 5 посредством двух поперечных наклонных брусьев 1. На верхнем продольном брусе 2 проставки закреплены кронштейны 3. Поперечные вертикальные брусья 9 снабжены -образными захватами 11 для навешивания очесывающей жатки. Первый нижний брус 14 проставки снабжен накладками 15 для жесткого соединения с нижним брусом очесывающей жатки. Второй нижний продольный брус 5 проставки в центральной части снабжен кронштейнами крепления сферического шарнира 8, а по краям - копирами 6 (фиг.3). Очесывающая жатка навешивается своим верхним брусом 12 на -образные захваты 11 вертикальных поперечных брусьев 9 проставки и закрепляется нижним брусом 16 к первому продольному брусу 14 при помощи хомутов 17(фиг.1). Таким образом, проставка и жатка соединены жестко. Проставка соединяется с наклонной камерой в верхней части шарнирно посредством блоков уравновешивающих пружин 4, а в нижней - при помощи сферического шарнира 8, при этом копиры 6 проставки упираются в опорные ролики 18 наклонной камеры 7. Кроме того, для ограничения отклонений жатки в продольном и поперечном копировании поперечные вертикальные брусья 9 проставки посредством ушек 10 соединены с рычагом 20 наклонной камеры при помощи шарнирных подвесок 19. Таким образом, проставка и наклонная камеры соединены с возможностью отклонений первой относительно второй в продольной и поперечной плоскости. Устройство для навешивания очесывающей жатки на зерноуборочный комбайн работает следующим образом. При движении зерноуборочного комбайна по неровному рельефу поля происходит колебание очесывающей жатки 13 относительно наклонной камеры 7 комбайна- при продольном копировании проставка 1 устройства вращается в сферическом шарнире 8(вперед-назад) с растяжением и сжатием блоков уравновешивающих пружин 4, большие отклонения проставки ограничиваются шарнирными подвесками 19 (фиг.1)- при поперечном копировании проставка 1 устройства вращается в сферическом шарнире 8(вправо-влево) с перекатыванием опорных роликов 18 наклонной камеры 7 по копирам 6 проставки 1 устройства при поперечных кренах жатки (фиг.2). Поэтому жатка свободно перемещается относительно наклонной камеры и копирует неровности рельефа поля в поперечном и продольном направлениях, сохраняя заданную высоту очеса стеблей. В транспортном положении для жесткой фиксации проставки с наклонной камерой используются шарнирные подвески с рычагами 3 30708 которые закрепляются на упорах при помощи болтов. Использование устройства для навешивания очесывающей жатки на зерноуборочный комбайн позволяет достичь повышение качества копирования и снижение потерь при уборке сельскохозяйственных культур. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для навешивания очесывающей жатки на зерноуборочный комбайн, включающее наклонную камеру, соединяющую с комбайном в верхней части при помощи бугелей, а в нижней при помощи гидроцилиндров подъема и опускания,проставку и механизм продольно-поперечного копирования,состоящий из двух блоков уравновешивающих пружин, двух копиров, двух опорных роликов, сферического шарнира и двух шарнирных подвесок, отличающееся тем, что проставка выполнена в виде рамной конструкции и состоит из одного верхнего продольного и двух нижних продольных брусьев, соединенных с помощью двух поперечных вертикальных и двух поперечных наклонных брусьев, при этом поперечные вертикальные брусья образуют с верхним продольным и первым нижним продольным брусьями окно, равное по параметрам выходному окну очесывающей жатки в месте стыка с наклонной камерой, а наклонные поперечные брусья образуют с верхним продольным и вторым нижним продольным брусьями окно, в которое входит наклонная камера при навешивании очесывающей жатки. 2. Устройство по п.1, отличающееся тем, что на верхнем продольном брусе над поперечными вертикальными брусьями установлены кронштейны,в которых шарнирно одним концом закреплены блоки уравновешивающих пружин, другой конец которых закреплен в верхней половине боковин наклонной камеры. 3. Устройство по п.1, отличающееся тем, что поперечные вертикальные брусья в верхней части снабжены-образными захватами для соединения с верхним брусом очесывающей жатки, а первый нижний продольный брус проставки закреплен при помощи хомутов к нижнему брусу очесывающей жатки. 4. Устройство по п.1, отличающееся тем, что второй продольный брус проставки соединяется в своей середине с наклонной камерой при помощи сферического шарнира, а по краям боковин наклонной камеры второй продольный брус снабжен копирами, вертикальные торцы которых упираются в опорные ролики, расположенные в нижней части боковин наклонной камеры, с возможностью перекатывания при продольных и поперечных колебаниях жатки, при этом ось сферического шарнира проходит через вертикальные торцы копиров. 5. Устройство по п.1, отличающееся тем, что вертикальные поперечные брусья проставки снабжены в нижней части ушками для крепления шарнирных подвесок наклонной камеры.
