Зерноуборочный комбайн

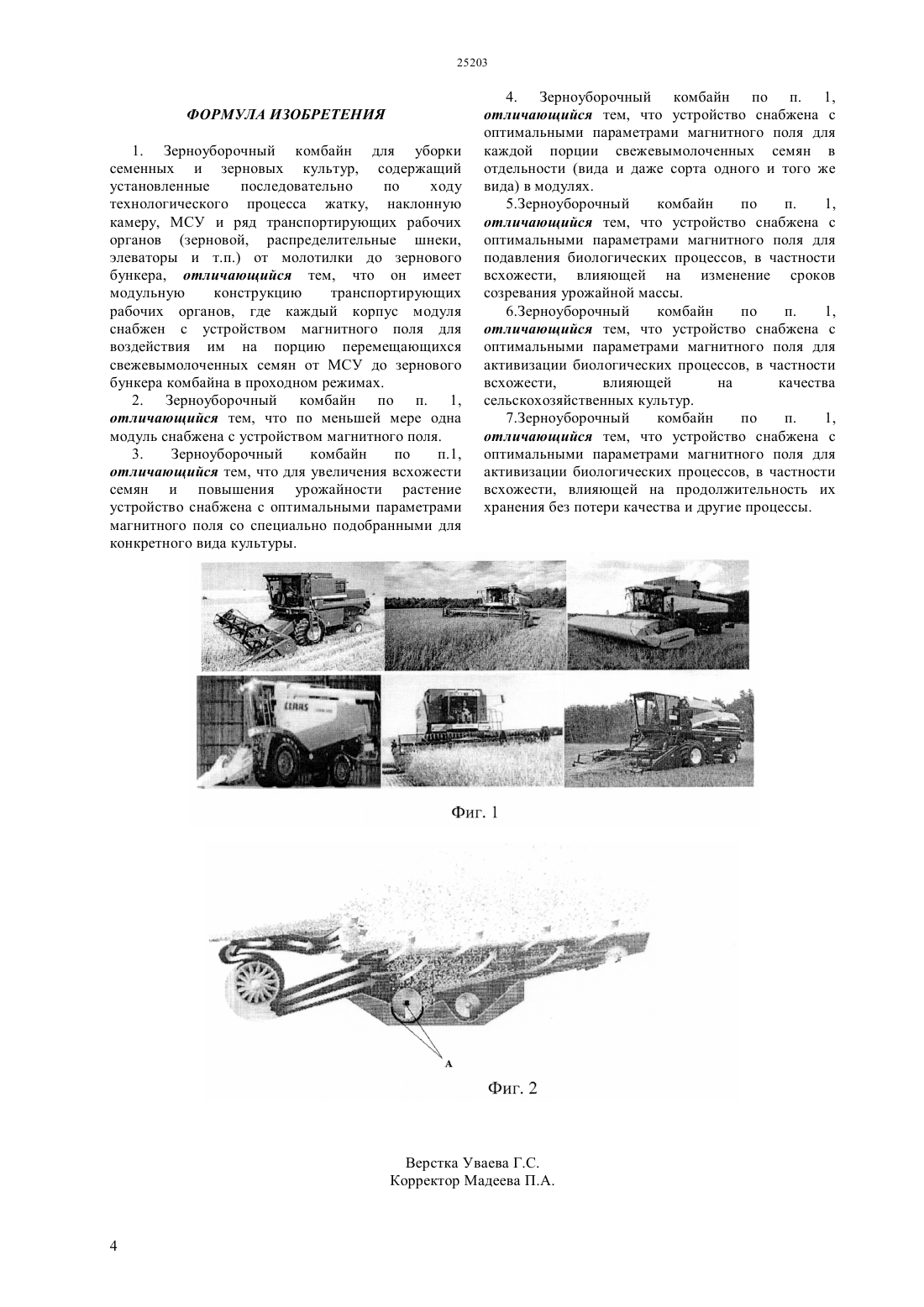

(51) 01 41/00 (2011.01) 01 45/30 (2011.01) 01 75/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ распределительные шнеки, элеваторы и т.п.) от молотилки до зернового бункера имеет модульную конструкцию транспортирующих рабочих органов,где каждый корпус модуля снабжен с устройством магнитного поля для воздействия им на порцию перемещающихся свежевымолоченных семян от МСУ до зернового бункера комбайна в проходном режимах. При этом по меньшей мере одна модуль снабжена с устройством магнитного поля. Кроме того, для увеличения всхожести семян и повышения урожайности растений устройство снабжена с оптимальными параметрами магнитного поля со специально подобранными для конкретного вида культуры и для каждой порции свежевымолоченных семян в отдельности (вида и даже сорта одного и того же вида) в модулях для подавления биологических процессов, в частности всхожести, влияющей на изменение сроков созревания урожайной массы для активизации биологических процессов, в частности всхожести,влияющей на качества сельскохозяйственных культур для активизации биологических процессов,в частности всхожести,влияющей на продолжительность их хранения без потери качества и другие процессы.(72) Садыков Жарылкасын Есполов Тлектес Жалнин Эдуард Викторович Альпейсов Шохан Садыкова Сауле(73) Республиканское государственное казенное предприятие Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(57) Изобретение относится к зерноуборочным комбайнам для уборки семенных и зерновых культур путем магнитной обработки свежевымолоченных семян для изменения ее биофизических,биохимических,физикохимических свойств и может быть использовано в сельском хозяйстве для омагничивания семян разных видов сельскохозяйственных культур при комбайновой уборке. Зерноуборочный комбайн для уборки семенных и зерновых культур, содержащий установленные последовательно по ходу технологического процесса жатку, наклонную камеру, МСУ и ряд транспортирующих рабочих органов (зерновой, 25203 Изобретение относится к зерноуборочным комбайнам для уборки семенных и зерновых культур путем магнитной обработки свежевымолоченных семян для изменения ее биофизических,биохимических,физикохимических свойств и может быть использовано в сельском хозяйстве для омагничивания семян разных видов сельскохозяйственных культур при комбайновой уборке. Известно, что деятельность по созданию комбайнов является наиболее наукоемкой, а по организации их производства наиболее ресурсоемкой. В связи с этим параметры и техникоэксплуатационные характеристики зерноуборочных комбайнов представляют большой интерес для специалистов разных категорий. Известна уборочная машина по классификации содержательных аксиом процесса работы молотильного аппарата зерноуборочного комбайна(Жалнин Э.В. Аксиоматизация земледельческой механики (начальные положения) - М ВИМ, 2002. С.150-168). Однако, известный зерноуборочный комбайн для уборки семенных и зерновых культур допускает потери дроблением зерна и микроповреждением,причем с соотношением на 1 дробленого зерна приходится 10 зерна с микроповреждением, что приводят к снижению всхожести семян и урожайности а при этом сельхозтоваропроизводители по параметрам и характеристикам комбайнов выбирают тот,который, на их взгляд, будет наиболее эффективным в условиях их производственной деятельности,поэтому вышеуказанный зерноуборочный комбайн по признакам снижения всхожести семян и урожайности является наименее эффективным в условиях их производственной деятельности. Известно,что технический уровень зерноуборочных комбайнов определяется совокупностью агротехнических,техникоэксплуатационных,конструкционных,экономических, технологических, эргогомических,экологических и эстетических показателей, а также степенью выполнения требований техники безопасности, санитарии и гигиены. Многие из названных групп показателей тестированы или ограничены соответствующими отраслевыми стандартами. Выполнение требований ГОСТов и ОСТов обязательно при освоении серийного производства комбайнов, иначе они теряют юридическую основу для использования в сельском хозяйстве. Соответственно сравнивать разные по конструкции комбайны по этим показателям не представляет особого интереса, так как все они должны в большей или меньшей степени удовлетворять стандартным требованиям. Наибольший интерес представляют те показатели,которые допускают различные конструкционные средства и технологические способы их достижения,что и определяет степень совершенства той или иной модели комбайна. Известно,что большой вариантности зерноуборочных комбайнов по конструкции,2 параметрам, эксплуатационным характеристикам все же наблюдается устойчивая общность их принципиальных и технологических схем,основанных на применении молотильных барабанов бильного типа с решетчатым подбарабаньем,клавишных соломотрясов и ветрорешетных очистительных органов. Все эти системы могут быть разные по конструктивному исполнению, но по своему технологическому назначению и принципу действия они одинаковы. Аксиальнороторные комбайны также во многом подобны,поэтому эти предпосылки можно назвать принципом идентичности конструкции комбайнов(Жалнин Э.В. Расчет основных параметров зерноуборочных комбайнов. - М ВИМ, 2001. с.36). Поэтому по принципам идентичности конструкции современных комбайнов можно предположить,что эксплуатируемые зерноуборочные комбайны для уборки семенных и зерновых культур также допускает потери дроблением зерна и микроповреждением, что приводят к снижению всхожести семян и урожайности, из-за чего они также являются наименее эффективными в условиях их производственной деятельности. Наиболее близким по технической сущности к предлагаемому и принятым авторами за прототип является известное техническое решение, где воздействием электромагнитным полем на биологические объекты,можно повысить эффективность в условиях их производственной де стельности, например, вызвать ускорение некоторых биохимических реакций и тем самым способствовать изменению ряда биохимических,биофизических и физико-химических показателей. В частности,известно,что воздействием электромагнитным полем, например, диапазон частот 3-30 Гц можно увеличить всхожесть прорастания семян и добиться повышения урожайности растений (см., например, патенты 2179792, 2134944 и др.). Также, воздействуя электромагнитным полем такого же диапазона,можно ускорить процессы экстракции из корнеплодов растений, в частности, сахарной свеклы и добиться повышения выхода сахара из нее и увеличения срока хранения (см., патенты 2172094, 2172091,2172095, 2172096 и др.). Однако, все существующие зерноуборочные комбайны разной модели (США, Япония, Германия,Китай, Россия и т.д.) и технические решения для воздействия электромагнитным полем на биологические обьекты, которыми, в частности,являются семена и т.п. не достаточно эффективны,т. к. не существует комбайнов, в которых были бы учтены при омагничиваниях биологические особенности фактора свежевымолоченности конкретных семян, находящихся в конкретных условиях перемещения от МСУ (молотильнесепарирующего устройства) до зернового бункера комбайна. Для повышения эффективности зерноуборочных комбайнов в условиях их производственной деятельности и достижению же наилучшего результата по увеличению всхожести прорастания семян и добиваться повышения у рожай ноет л растений, необходимо воздействовать магнитной обработкой конкретную порцию свежевымолоченных семян от МСУ до зернового бункера комбайна в проходном режимах, причем особым магнитным полем со специально подобранными именно для конкретной культуры параметрами. Также, известно устройства для предпосевной обработки семян в электромагнитном поле,включающее магнитопровод, намагничивающая катушка и полюса с 4 модулями (см.патент РФ 2265302, кл. А 011/00, 2005 г). Однако использование известного устройства для магнитной обработки свежевымолоченных семян от МСУ до бункера зерноуборочного комбайна повышает металлоемкость и усложняет конструкцию комбайна, что также приводит к снижению эффективности зерноуборочных комбайнов в условиях их производственной деятельности. Таким образом, изобретение является новым и аналогов не имеет. Технический результат сводится к повышению эффективности зерноуборочных комбайнов в условиях их производственной деятельности и расширению функциональных возможностей транспортирующих рабочих органов комбайна как зерновой, распределительные шнеки, элеваторы и.т.п. для магнитной обработки перемещающихся свежевымолоченных семян от МСУ до зернового бункера комбайна. Технической задачей заявляемого изобретения является возможность учета особенностей фактора свежевымолоченности семян, которая осуществляется путем выбора магнитного поля с наиболее эффективными параметрами для воздействия им на порцию семян в ходе транспортировки от МСУ до зернового бункера комбайна с целью активизации или подавления биологических процессов, в частности всхожести, влияющей на изменение сроков созревания, повышение урожайности и качества сельскохозяйственных культур,на продолжительность их хранения без потери качества и другие процессы. Задача решается следующим образом. Перед уборкой, по известной методике, определяют оптимальные параметры магнитного поля для воздействия им на порцию свежевымолоченных семян сельскохозяйственных культур, этим полем с частотой, соответствующей их резонансным частотам, найденным для каждой порции семян в отдельности (вида и даже сорта одного и того же вида), создает возможность влиять - ускорять, а соответственно и замедлять в них биохимические процессы и тем самым влиять на всхожестьурожайность. Зерноуборочный комбайн имеет модульную конструкцию. Каждый модуль является самостоятельным транспортирующим устройством как зерновой, распределительные шнеки, элеваторы и т.п., причем каждый корпус модуля снабжено устройством с оптимальными параметрами магнитного поля для воздействия им на порцию перемещающихся свежевымолоченных семян от МСУ до бункера зерноуборочного комбайна в проходном режимах. На фиг.1 представлена существующие зерноуборочные комбайны разной модели для традиционной уборки семенных и зерновых культур на фиг.2 представлен фрагмент зернового шнека с устройством магнитного поля на фиг.З фрагмент зернового элеватора с устройством магнитного поля на фиг.4 фрагмент распределительного шнека с устройством магнитного поля. Зерноуборочный комбайн для уборки семенных и зерновых культур содержит установленные последовательно по ходу технологического процесса жатку, наклонную камеру, МСУ и модульную конструкцию транспортирующих рабочих органов (зерновой, распределительные шнеки, элеваторы и т.п.), где каждый корпус модуля снабжен с устройством магнитного поля А для воздействия им на порцию перемещающихся свежевымолоченных семян от МСУ до зернового бункера комбайна в проходном режимах. При этом по меньшей мере одна модуль снабжена с устройством магнитного поля. Кроме того, для увеличения всхожести семян и повышения урожайности растений устройство имеет оптимальные параметры магнитного поля со специально подобранными для конкретного вида культуры и для каждой порции свежевымолоченных семян в отдельности (вида и даже сорта одного и того же вида) в модулях для изменение сроков созревания урожайной массы для активизации биологических процессов, влияющей на качества сельскохозяйственных культур для активизации биологических процессов,влияющей на продолжительность их хранения без потери качества и другие процессы. Положительный эффект при использовании предлагаемого зерноуборочного комбайна проявляется в активизации или подавления биологических процессов, в частности всхожести,влияющей на изменение сроков созревания,повышение урожайности и качества сельскохозяйственных культур,на продолжительность их хранения без потери качества и другие процессы. По сравнению с прототипом предлагаемое изобретение имеет преимуществ-простота конструкции достигается за счет использования базовых транспортирующих узлов существующих зерноуборочных комбайнов разной модели для традиционной уборки семенных и зерновых культур-повышение качество обработки свежевымолоченных семян достигается тем, что электромагнитное поле беспрепятственно пронизывает среду порции семян, обрабатывая весь обьем зерна, перемещающихся транспортирующими модулями, проходящего через активные и пассивные их зоны. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Зерноуборочный комбайн для уборки семенных и зерновых культур, содержащий установленные последовательно по ходу технологического процесса жатку, наклонную камеру, МСУ и ряд транспортирующих рабочих органов (зерновой, распределительные шнеки,элеваторы и т.п.) от молотилки до зернового бункера, отличающийся тем, что он имеет модульную конструкцию транспортирующих рабочих органов, где каждый корпус модуля снабжен с устройством магнитного поля для воздействия им на порцию перемещающихся свежевымолоченных семян от МСУ до зернового бункера комбайна в проходном режимах. 2. Зерноуборочный комбайн по п. 1,отличающийся тем, что по меньшей мере одна модуль снабжена с устройством магнитного поля. 3. Зерноуборочный комбайн по п.1,отличающийся тем, что для увеличения всхожести семян и повышения урожайности растение устройство снабжена с оптимальными параметрами магнитного поля со специально подобранными для конкретного вида культуры. 4. Зерноуборочный комбайн по п. 1,отличающийся тем, что устройство снабжена с оптимальными параметрами магнитного поля для каждой порции свежевымолоченных семян в отдельности (вида и даже сорта одного и того же вида) в модулях. 5.Зерноуборочный комбайн по п. 1,отличающийся тем, что устройство снабжена с оптимальными параметрами магнитного поля для подавления биологических процессов, в частности всхожести, влияющей на изменение сроков созревания урожайной массы. 6.Зерноуборочный комбайн по п. 1,отличающийся тем, что устройство снабжена с оптимальными параметрами магнитного поля для активизации биологических процессов, в частности всхожести,влияющей на качества сельскохозяйственных культур. 7.Зерноуборочный комбайн по п. 1,отличающийся тем, что устройство снабжена с оптимальными параметрами магнитного поля для активизации биологических процессов, в частности всхожести, влияющей на продолжительность их хранения без потери качества и другие процессы.
