Формула / Реферат

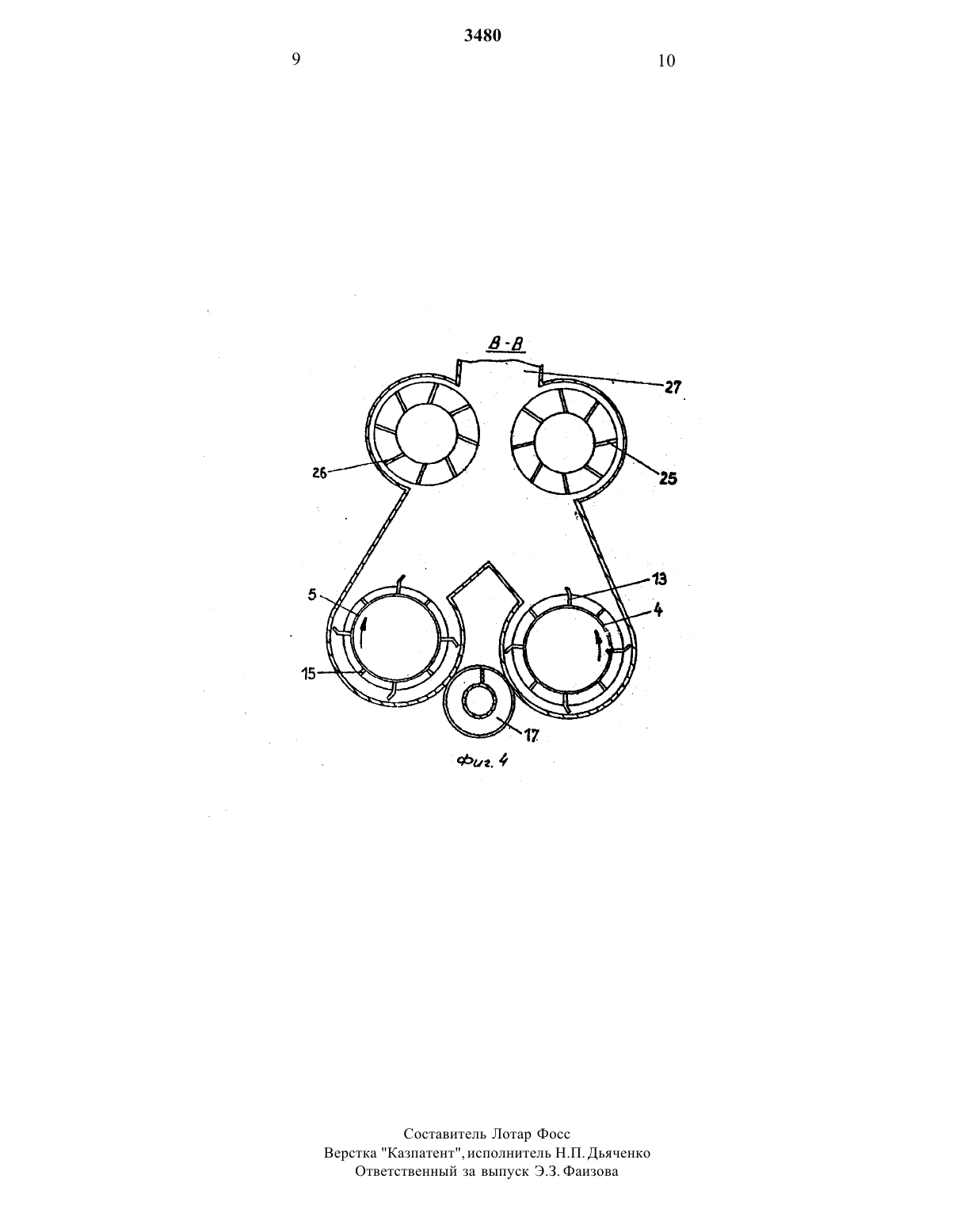

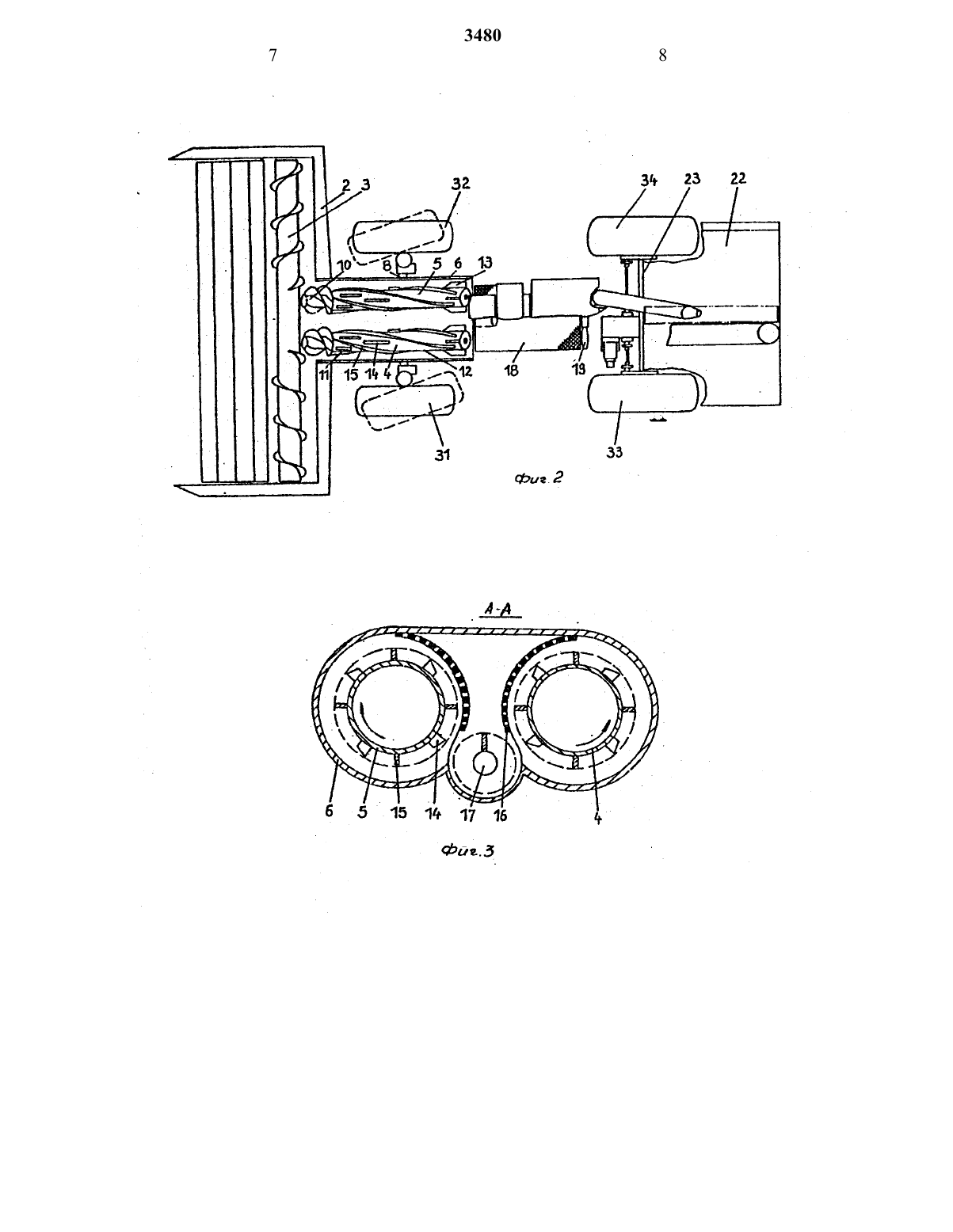

Использование: в сельскохозяйственном машиностроении, в частности в комбайнах с осевым потоком, содержащих один или несколько молотильно-сепарационнных барабанов, расположенных вдоль направления перемещения комбайна. Сущность изобретения: в комбайне молотильно-сепарационнные барабаны расположены между режущим устройством и устройством для очистки вороха в корпусе, размещенным между передними колесами. Барабаны расположены в корпусе, соединенном с рамой машины с возможностью поворота. Ось поворота корпуса расположена в зоне над передней осью. 4 ил.

Текст

Смотреть все

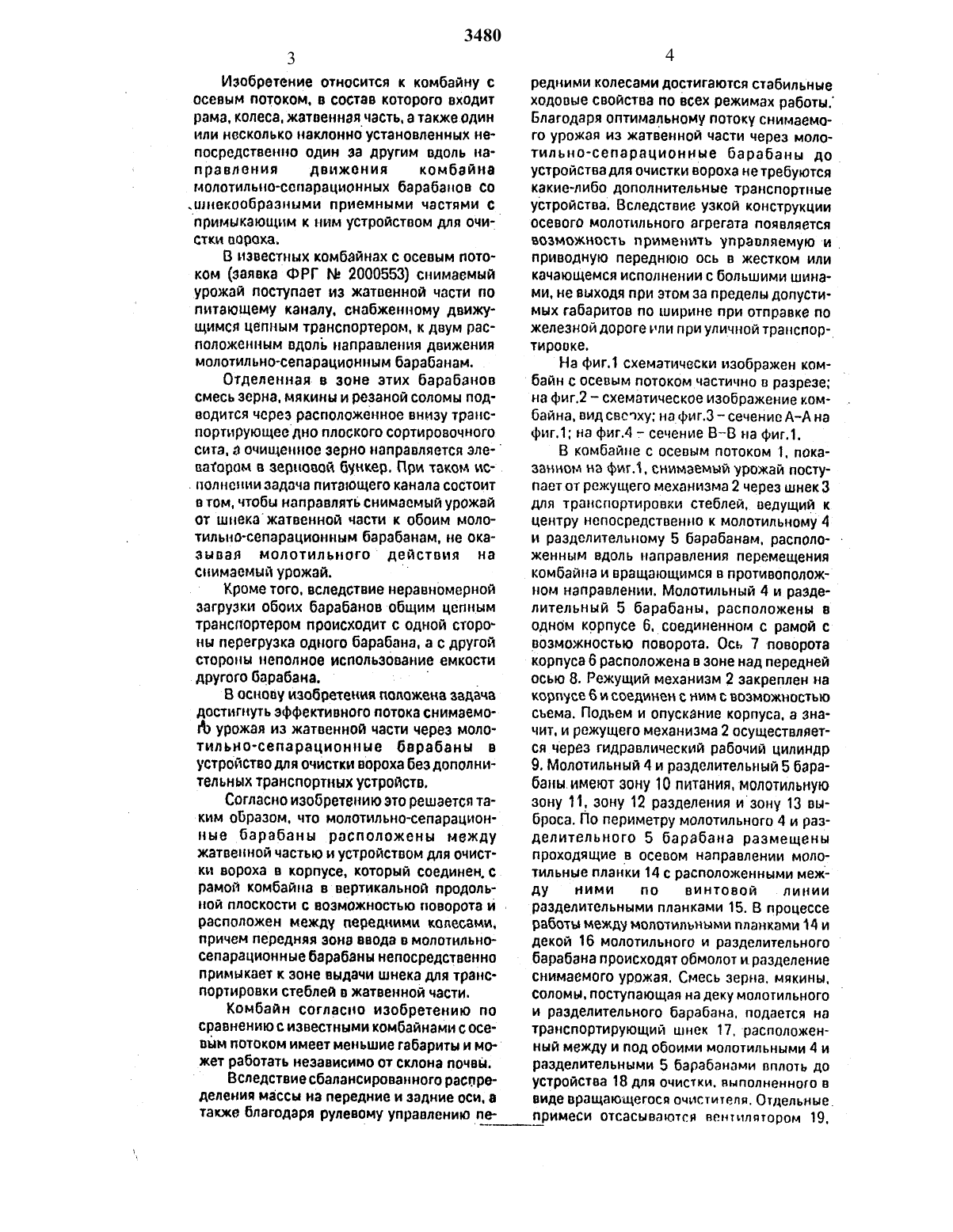

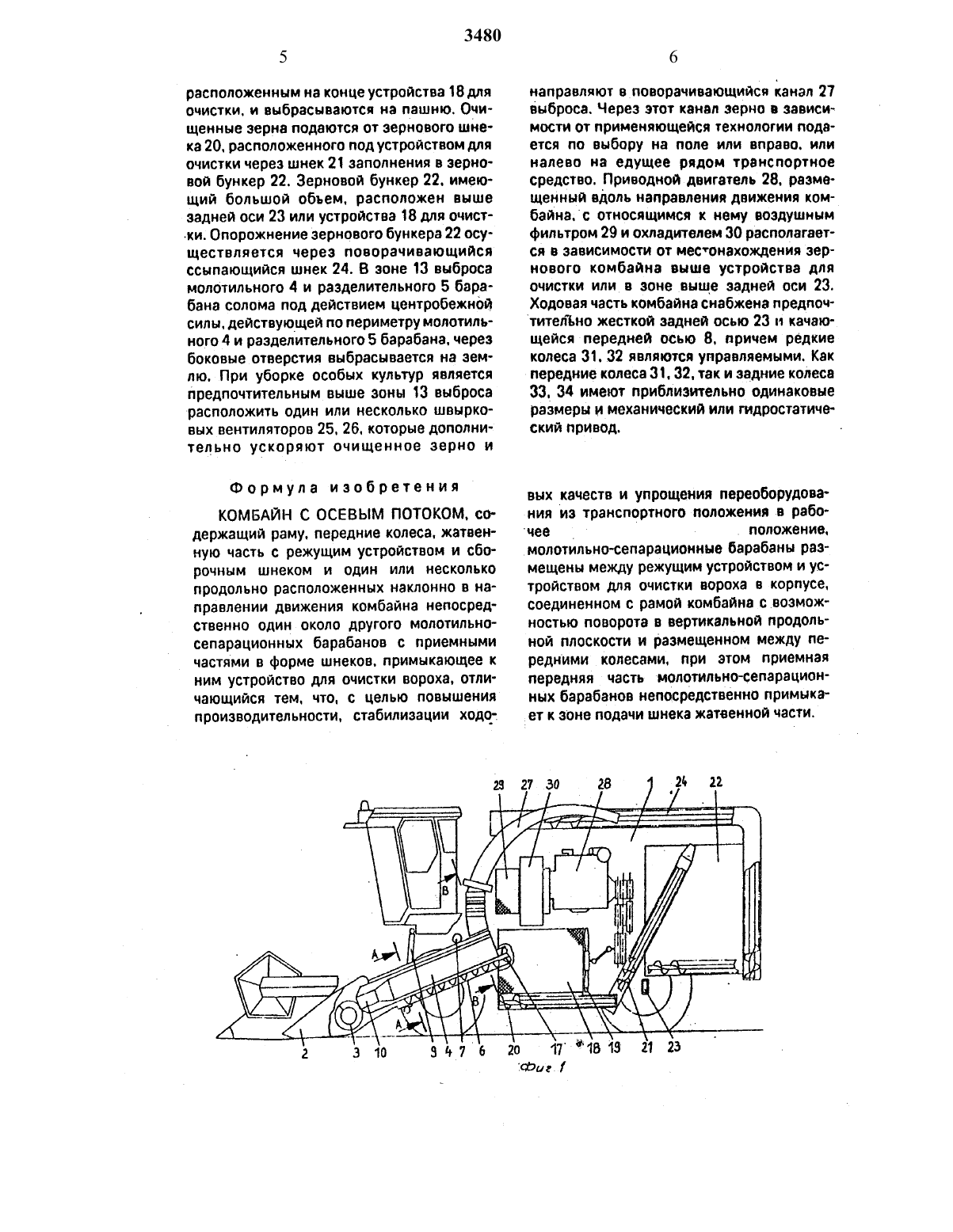

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) МДВ МЕДРЕШЕРВЕРКЕ ГМБХ (ПЕ)Авторское свидетельство СССР М 976888. клА 01 1712/18, 1981.(57) Использование в сегъскохозяйственном машиъюстроении. в частности в комбайнах с осевым потоком, содержащих один или несколько молотильно-сепарациоьсньтх барабанов. расположенных вдоль направления перемещения комбайна Сущность изобретения вкомбайне мопотипьно-сепарационные барабаны (расположены между режущим устройством и устройством для очистки вороха в корпусе. размещенным между передними колесами Барабаны рашопожены в корпусе, соединенном с рамой машины с возтюжностыо поворота. Ось поворота корпуса расположена в зоне над перед ней осью. 4 ил дИзобретение относится к комбайну с осевым потоком. в состав которого входит рама. колеса. жатвеннаянасть. а также один или несколько наклонно установленных непосредственно один за другим вдоль направления движения комбайна молотильно-сегтарационных барабанов соаитекообразъгымъа приемными частями сприглыкаюнтътм к ним устройством для очиВ известных комбайнах с осевым потоком (заявка ФРГ М 2000563) снимаемый урожай поступает из жатвенной части по питающему каналу. снабженному движущимся цепным транспортером, к двум расположенным вдоль направления движения молотильно-сепарационным барабанам. .отделенная. в зоне этих барабанов смесь зерна. мякины и резаной соломы подводится через расположенное внизу транспортирующеедно плоского сортировочногосита. а очищенное зерно направляется эле- ватором в зерновой бункер. При таком ис- .. полнснии задача питающего канала состоит в том. чтобы направлять снимаемый урожай от шнекажатвенной части к обоим молотильно-сепарационным барабанам. не оказывая молотильного действия на снимаемый урожай.Кроме того. вследствие неравномерной загрузки обоих барабанов общим цепным транспортером происходит с одной стороны перегрузка одного барабана. а с дРУгой стороны неполное использование емкостиВ основу изобретения положена задача достигнуть эффективного потока снимаемоо урожая из жатвенной части через молотильно-сепарационгтые барабаны в устройство для очистки вороха без дополнительных транспортных устройств.Согласно изобретению это решается та-ким образом. что молотильно-сепарацнонные барабаны расположены между жатвенной частью и устройством для очистхи вороха в корпусе, который соединенс рамой комбайна в вертикальной продоль НОЙ ПЛОСКОСТЬ С ВОЗМОЖНОСТЬЮ ПОВОРОТЗ И лрасположен между передними колесами. причем передняя зона ввода в молотильносепврационные барабаны непосредственно примыкает к зоне выдачи шнека для транспортировки стеблей о жатвенной части. Комбайн согласно изобретению по сравнению с известными комбайнами с осе вым потоком имеет меньшие габариты и мо жет работать независимо от склона почвы. Вследствие сбалансированного распределения массы на передние и задние оси. вредними колесами достигаются стабильные ходовые свойства по всех режимах работы. Благодаря оптимальному потоку снимаемого урожая из жатвенной части через моло тильно-сепарационные барабаны доустройства для очистки вороха не требуются какие-либо дополнительные транспортные устройства. Вследствие узкой конструкции осевого молотильного агрегата появляетсявозможность применить управляемую иприводную переднюю ось в жестком или качающемся исполнении с большими шинами. не выходя при зтом за пределы допустимых габаритов по ширине при отправке по железной дороге или при уличной транспортирооке, На фиг.1 схематически изображен ком бЗЙН С ОСЕВЫМ ПОТОКОМ ЧЭСТИЧНО В РЗЗРЭЗЕСна фил схематическое изображение комбайна. вид свечку на фиг.3 сечение А-А на фит на фиг.4 т сечение В-В на фиг.1.В комбайне с осевым потоком 1. показанном на фиг/З. снимаемый урожай поступает от режущего механътзтла 2 через шнек 3 для транспортировки стеблей, ведущий к центру непосредственно к молотильному 4 и разделительному 5 барабанам. расположенным вдоль направления перемещения комбайна и вращающимся в противоположном направлении. Молотильный 4 и разделительный 5 барабаны. расположены в одном корпусе Ысоединегтногл с рамой с возможностью поворота. Ось 7 -поворота корпуса 6 расположена в зоне над передней осью 8. Режущий механизм 2 закреплен на корпусе 6 и соединен с ним с возможностью сьема. Подъем и опускание корпуса. а значит. и режущего механизма 2 осуществляется через гидравлический рабочий цилиндр 9. Молотильный 4 и разделительный 5 барабаныимеют зону 10 питания. молотильную зону 11. зону 12 разделения изону 13 выброса. По периметру молотильного 4 и разделительного 5 барабана размещены проходящие в осевом направлении молотильные планки 14 с расположенными между ними по винтовой пинии разделительными планками 15. В процессе работы между молотильными планками 14 и декой 16 молотильного и разделительного барабана происходят обмолот и разделение снимаемого урожая. Смесь зерна, мякины. соломы. поступающая на деку молотильного и разделительного барабана. подается на транспортирующий цшек 17. расположенный между и под обоими мопотильными 4 и разделительными 5 барабанами вплоть до устройства 18 для очистки. выполненного в виде ПВЗЩШОЩСГОСЯ ОЧИСТИТЕЛИ. ОУДЗЛЬИЫВ.также благодаря рулевому управлению пе- ттримеси отсасываются вентилятором 19.расположенным на конце устройства 18 для очистки. и выбрасываются на пашню. Очищенные зерна подаются от зернового шнека 20. расположенного под устройством для очистки через шнек 21 заполнения в зерновой бункер 22. Зерновой бункер 22. имеющий большой объем. расположен выше задней оси 23 или устройства 18 для очист ки. опорожнение зернового бункера 22 осу ществляется через поворачивающийся ссыпающийся шнек 24. В зоне 13 выброса молотильного 4 и разделительного 5 барабана солома под действием центробежной силы. действующей по периметру молотильного 4 и разделительного 5 барабана. через боковые отверстия выбрасывается на землю. При уборке особых культур является предпочтительным выше зоны 13 выброса расположить один или несколько швырковых вентиляторов 25. 26. которые дополнительно ускоряют очищенное зерно иКОМБАЙН С ОСЕВЫМ ПОТОКОМ. содержащий раму. передние колеса. жатвенную часть с режущим устройством и сборочным шнеком и один или несколько продольно расположенных наклонно в направлении движения комбайна непосредственно один около дРУгого молотильносепарационных барабанов с приемными частями в форме шнеков. примыкающее к ним устройство для очистки вороха. отличающийся тем. что. с целью повышения производительности. стабилизации ходо 6направляют в поворачивающийся канал 27 выброса. Через этот канал зерно в зависимости от применяющейся технологии подается по выбору на поле или вправо. или налево на едущее рядом транспортное средство. Приводной двигатель 28. размещенный вдоль направления движения комбайнацс относящимся к нему воздушным фильтром 29 и охладителем 30 располагается в зависимости от местонахождения зернового комбайна выше устройства для очистки или в зоне выще задней оси 23. Ходовая часть комбайна снабжена предпочтительно жесткой задней осью 23 и качающейся передней осью 8. причем редкие колеса 31, 32 являются управляемыми. Как33, 34 имеют приблизительно одинаковые размеры и механический или гидростатический привод.ВЫХ КЯЧЕСТВ И упрощения ПЕПЕОбООУДОВ НИЯ ИЗ транспортного положения В 0850чес . положение. молотильно-сепарационные барабаны раз мещены между режущим устройством и устройством для очистки вороха в корпусе. соединенном с рамой комбайна с возможностью поворота в вертикальной продольной плоскости и размещенном между передними колесами. при этом приемная передняя часть молотильно-сепарационных барабанов непосредственно примыкает к зоне подачи шнека жатвенной части.

МПК / Метки

МПК: A01F 12/18, A01D 41/12

Метки: потоком, комбайн, осевым
