Устройство для обработки донных отложений (варианты)

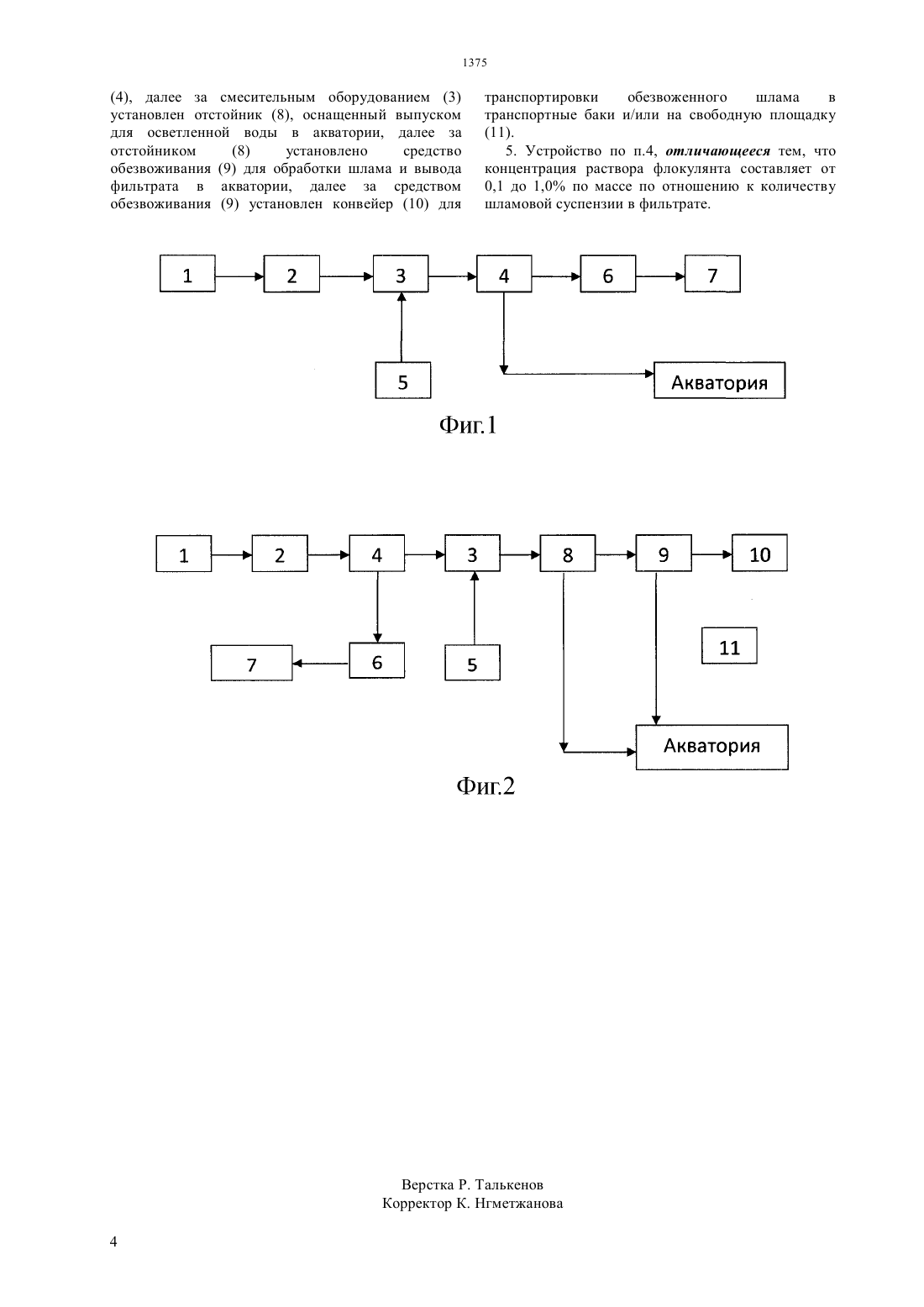

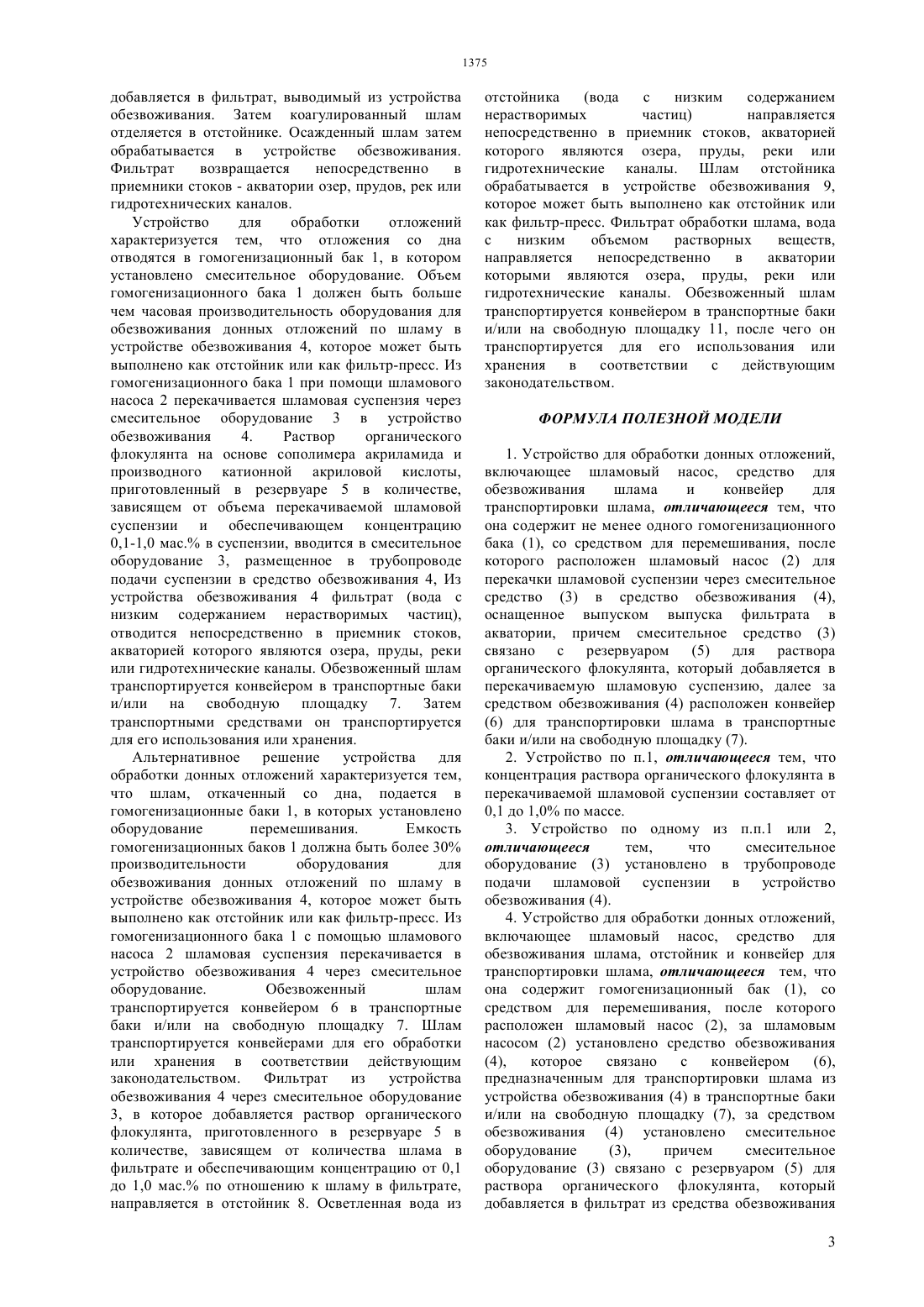

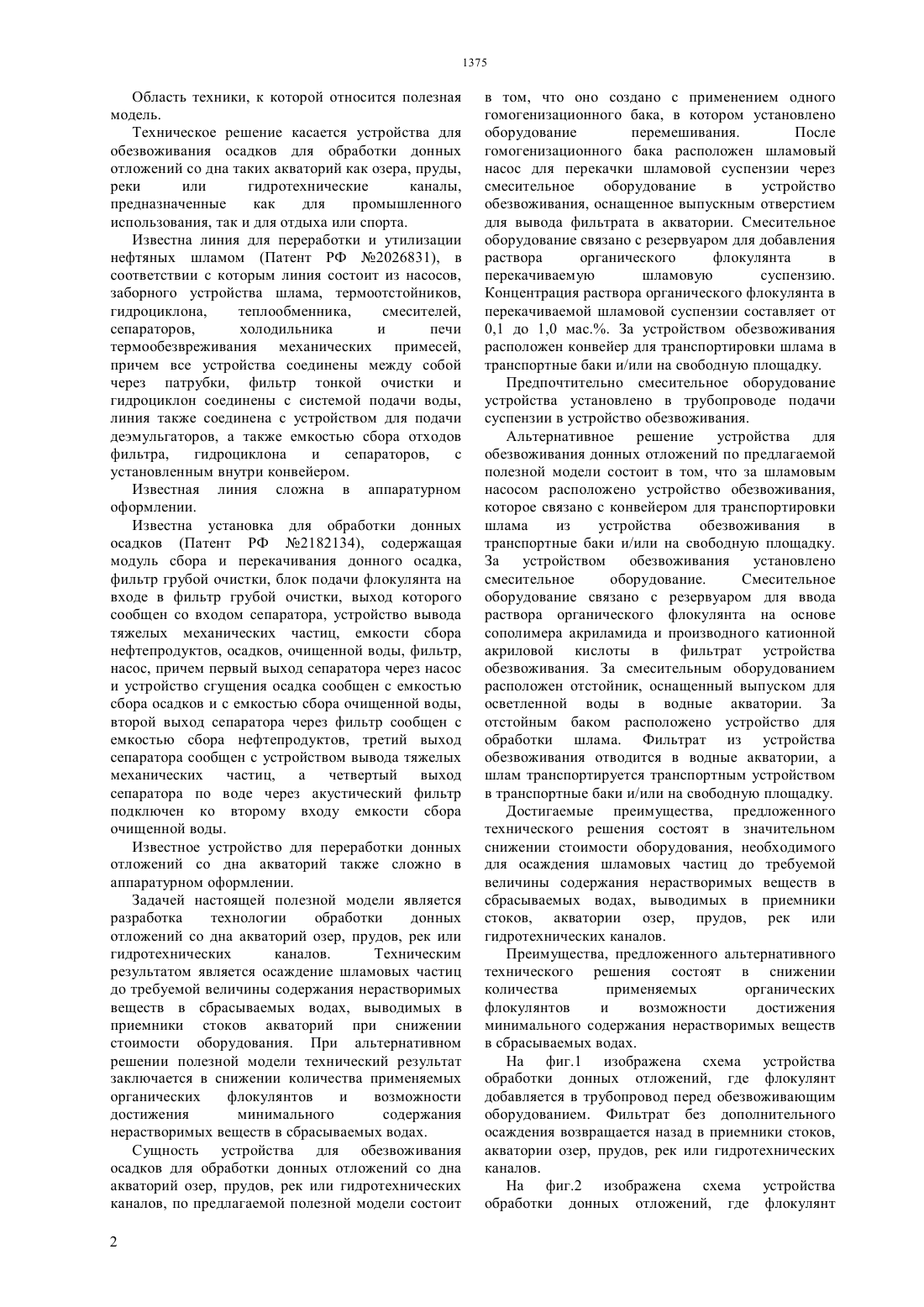

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(3) в устройство обезвоживания (4), оснащенное средством выпуска фильтрата в акваторию, причем смесительное средство (3) связано с резервуаром (5) для раствора органического флокулянта на основе сополимера акриламида и производного катодной акриловой кислоты, который добавляется в перекачиваемую шламовую суспензию, далее за устройством обезвоживания (4) расположен конвейер (6) для транспортировки шлама в транспортные баки и/или на свободную площадку(7). Предлагаемое устройство позволяет значительно снизить стоимость оборудования,необходимого для осаждения шламовых частиц до требуемой величины содержания нерастворимых веществ в сбрасываемых водах, а также добиться снижения количества применяемых органических флокулянтов при достижении минимального содержания нерастворимых веществ в сбрасываемых водах.(73) Прогруп Бизнес Суппорт и Сервисез ЛЛП(74) Шабалина Галина Ивановна Шабалин Владимир Иванович Тусупова Меруерт Кырыкбаевна Локтева Юлия Михайловна(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ДОННЫХ ОТЛОЖЕНИЙ (ВАРИАНТЫ)(57) Устройство для обезвоживания и обработки донных отложений со дна таких акваторий как озера, пруды, реки или гидротехнические каналы,включающее по меньшей мере один гомогенизационный бак (1), в котором установлено средство перемешивания,после которого расположен шламовый насос (2) для перекачки шламовой суспензии через смесительное средство Область техники, к которой относится полезная модель. Техническое решение касается устройства для обезвоживания осадков для обработки донных отложений со дна таких акваторий как озера, пруды,реки или гидротехнические каналы,предназначенные как для промышленного использования, так и для отдыха или спорта. Известна линия для переработки и утилизации нефтяных шламом (Патент РФ 2026831), в соответствии с которым линия состоит из насосов,заборного устройства шлама, термоотстойников,гидроциклона,теплообменника,смесителей,сепараторов,холодильника и печи термообезвреживания механических примесей,причем все устройства соединены между собой через патрубки, фильтр тонкой очистки и гидроциклон соединены с системой подачи воды,линия также соединена с устройством для подачи деэмульгаторов, а также емкостью сбора отходов фильтра,гидроциклона и сепараторов,с установленным внутри конвейером. Известная линия сложна в аппаратурном оформлении. Известна установка для обработки донных осадков (Патент РФ 2182134), содержащая модуль сбора и перекачивания донного осадка,фильтр грубой очистки, блок подачи флокулянта на входе в фильтр грубой очистки, выход которого сообщен со входом сепаратора, устройство вывода тяжелых механических частиц, емкости сбора нефтепродуктов, осадков, очищенной воды, фильтр,насос, причем первый выход сепаратора через насос и устройство сгущения осадка сообщен с емкостью сбора осадков и с емкостью сбора очищенной воды,второй выход сепаратора через фильтр сообщен с емкостью сбора нефтепродуктов, третий выход сепаратора сообщен с устройством вывода тяжелых механических частиц, а четвертый выход сепаратора по воде через акустический фильтр подключен ко второму входу емкости сбора очищенной воды. Известное устройство для переработки донных отложений со дна акваторий также сложно в аппаратурном оформлении. Задачей настоящей полезной модели является разработка технологии обработки донных отложений со дна акваторий озер, прудов, рек или гидротехнических каналов. Техническим результатом является осаждение шламовых частиц до требуемой величины содержания нерастворимых веществ в сбрасываемых водах, выводимых в приемники стоков акваторий при снижении стоимости оборудования. При альтернативном решении полезной модели технический результат заключается в снижении количества применяемых органических флокулянтов и возможности достижения минимального содержания нерастворимых веществ в сбрасываемых водах. Сущность устройства для обезвоживания осадков для обработки донных отложений со дна акваторий озер, прудов, рек или гидротехнических каналов, по предлагаемой полезной модели состоит 2 в том, что оно создано с применением одного гомогенизационного бака, в котором установлено оборудование перемешивания. После гомогенизационного бака расположен шламовый насос для перекачки шламовой суспензии через смесительное оборудование в устройство обезвоживания, оснащенное выпускным отверстием для вывода фильтрата в акватории. Смесительное оборудование связано с резервуаром для добавления раствора органического флокулянта в перекачиваемую шламовую суспензию. Концентрация раствора органического флокулянта в перекачиваемой шламовой суспензии составляет от 0,1 до 1,0 мас За устройством обезвоживания расположен конвейер для транспортировки шлама в транспортные баки и/или на свободную площадку. Предпочтительно смесительное оборудование устройства установлено в трубопроводе подачи суспензии в устройство обезвоживания. Альтернативное решение устройства для обезвоживания донных отложений по предлагаемой полезной модели состоит в том, что за шламовым насосом расположено устройство обезвоживания,которое связано с конвейером для транспортировки шлама из устройства обезвоживания в транспортные баки и/или на свободную площадку. За устройством обезвоживания установлено смесительное оборудование. Смесительное оборудование связано с резервуаром для ввода раствора органического флокулянта на основе сополимера акриламида и производного катионной акриловой кислоты в фильтрат устройства обезвоживания. За смесительным оборудованием расположен отстойник, оснащенный выпуском для осветленной воды в водные акватории. За отстойным баком расположено устройство для обработки шлама. Фильтрат из устройства обезвоживания отводится в водные акватории, а шлам транспортируется транспортным устройством в транспортные баки и/или на свободную площадку. Достигаемые преимущества, предложенного технического решения состоят в значительном снижении стоимости оборудования, необходимого для осаждения шламовых частиц до требуемой величины содержания нерастворимых веществ в сбрасываемых водах, выводимых в приемники стоков, акватории озер, прудов, рек или гидротехнических каналов. Преимущества, предложенного альтернативного технического решения состоят в снижении количества применяемых органических флокулянтов и возможности достижения минимального содержания нерастворимых веществ в сбрасываемых водах. На фиг.1 изображена схема устройства обработки донных отложений, где флокулянт добавляется в трубопровод перед обезвоживающим оборудованием. Фильтрат без дополнительного осаждения возвращается назад в приемники стоков,акватории озер, прудов, рек или гидротехнических каналов. На фиг.2 изображена схема устройства обработки донных отложений, где флокулянт добавляется в фильтрат, выводимый из устройства обезвоживания. Затем коагулированный шлам отделяется в отстойнике. Осажденный шлам затем обрабатывается в устройстве обезвоживания. Фильтрат возвращается непосредственно в приемники стоков - акватории озер, прудов, рек или гидротехнических каналов. Устройство для обработки отложений характеризуется тем, что отложения со дна отводятся в гомогенизационный бак 1, в котором установлено смесительное оборудование. Объем гомогенизационного бака 1 должен быть больше чем часовая производительность оборудования для обезвоживания донных отложений по шламу в устройстве обезвоживания 4, которое может быть выполнено как отстойник или как фильтр-пресс. Из гомогенизационного бака 1 при помощи шламового насоса 2 перекачивается шламовая суспензия через смесительное оборудование 3 в устройство обезвоживания 4. Раствор органического флокулянта на основе сополимера акриламида и производного катионной акриловой кислоты,приготовленный в резервуаре 5 в количестве,зависящем от объема перекачиваемой шламовой суспензии и обеспечивающем концентрацию 0,1-1,0 мас. в суспензии, вводится в смесительное оборудование 3, размещенное в трубопроводе подачи суспензии в средство обезвоживания 4, Из устройства обезвоживания 4 фильтрат (вода с низким содержанием нерастворимых частиц),отводится непосредственно в приемник стоков,акваторией которого являются озера, пруды, реки или гидротехнические каналы. Обезвоженный шлам транспортируется конвейером в транспортные баки и/или на свободную площадку 7. Затем транспортными средствами он транспортируется для его использования или хранения. Альтернативное решение устройства для обработки донных отложений характеризуется тем,что шлам, откаченный со дна, подается в гомогенизационные баки 1, в которых установлено оборудование перемешивания. Емкость гомогенизационных баков 1 должна быть более 30 производительности оборудования для обезвоживания донных отложений по шламу в устройстве обезвоживания 4, которое может быть выполнено как отстойник или как фильтр-пресс. Из гомогенизационного бака 1 с помощью шламового насоса 2 шламовая суспензия перекачивается в устройство обезвоживания 4 через смесительное оборудование. Обезвоженный шлам транспортируется конвейером 6 в транспортные баки и/или на свободную площадку 7. Шлам транспортируется конвейерами для его обработки или хранения в соответствии действующим законодательством. Фильтрат из устройства обезвоживания 4 через смесительное оборудование 3, в которое добавляется раствор органического флокулянта, приготовленного в резервуаре 5 в количестве, зависящем от количества шлама в фильтрате и обеспечивающим концентрацию от 0,1 до 1,0 мас. по отношению к шламу в фильтрате,направляется в отстойник 8. Осветленная вода из(вода с низким содержанием нерастворимых частиц) направляется непосредственно в приемник стоков, акваторией которого являются озера, пруды, реки или гидротехнические каналы. Шлам отстойника обрабатывается в устройстве обезвоживания 9,которое может быть выполнено как отстойник или как фильтр-пресс. Фильтрат обработки шлама, вода с низким объемом растворных веществ,направляется непосредственно в акватории которыми являются озера, пруды, реки или гидротехнические каналы. Обезвоженный шлам транспортируется конвейером в транспортные баки и/или на свободную площадку 11, после чего он транспортируется для его использования или хранения в соответствии с действующим законодательством. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для обработки донных отложений,включающее шламовый насос, средство для обезвоживания шлама и конвейер для транспортировки шлама, отличающееся тем, что она содержит не менее одного гомогенизационного бака (1), со средством для перемешивания, после которого расположен шламовый насос (2) для перекачки шламовой суспензии через смесительное средство (3) в средство обезвоживания (4),оснащенное выпуском выпуска фильтрата в акватории, причем смесительное средство (3) связано с резервуаром (5) для раствора органического флокулянта, который добавляется в перекачиваемую шламовую суспензию, далее за средством обезвоживания (4) расположен конвейер(6) для транспортировки шлама в транспортные баки и/или на свободную площадку (7). 2. Устройство по п.1, отличающееся тем, что концентрация раствора органического флокулянта в перекачиваемой шламовой суспензии составляет от 0,1 до 1,0 по массе. 3. Устройство по одному из п.п.1 или 2,отличающееся тем,что смесительное оборудование (3) установлено в трубопроводе подачи шламовой суспензии в устройство обезвоживания (4). 4. Устройство для обработки донных отложений,включающее шламовый насос, средство для обезвоживания шлама, отстойник и конвейер для транспортировки шлама, отличающееся тем, что она содержит гомогенизационный бак (1), со средством для перемешивания, после которого расположен шламовый насос (2), за шламовым насосом (2) установлено средство обезвоживания(6),предназначенным для транспортировки шлама из устройства обезвоживания (4) в транспортные баки и/или на свободную площадку (7), за средством обезвоживания (4) установлено смесительное оборудование(3),причем смесительное оборудование (3) связано с резервуаром (5) для раствора органического флокулянта, который добавляется в фильтрат из средства обезвоживания 3(4), далее за смесительным оборудованием (3) установлен отстойник (8), оснащенный выпуском для осветленной воды в акватории, далее за отстойником(8) установлено средство обезвоживания (9) для обработки шлама и вывода фильтрата в акватории, далее за средством обезвоживания (9) установлен конвейер (10) для транспортировки обезвоженного шлама в транспортные баки и/или на свободную площадку(11). 5. Устройство по п.4, отличающееся тем, что концентрация раствора флокулянта составляет от 0,1 до 1,0 по массе по отношению к количеству шламовой суспензии в фильтрате.
