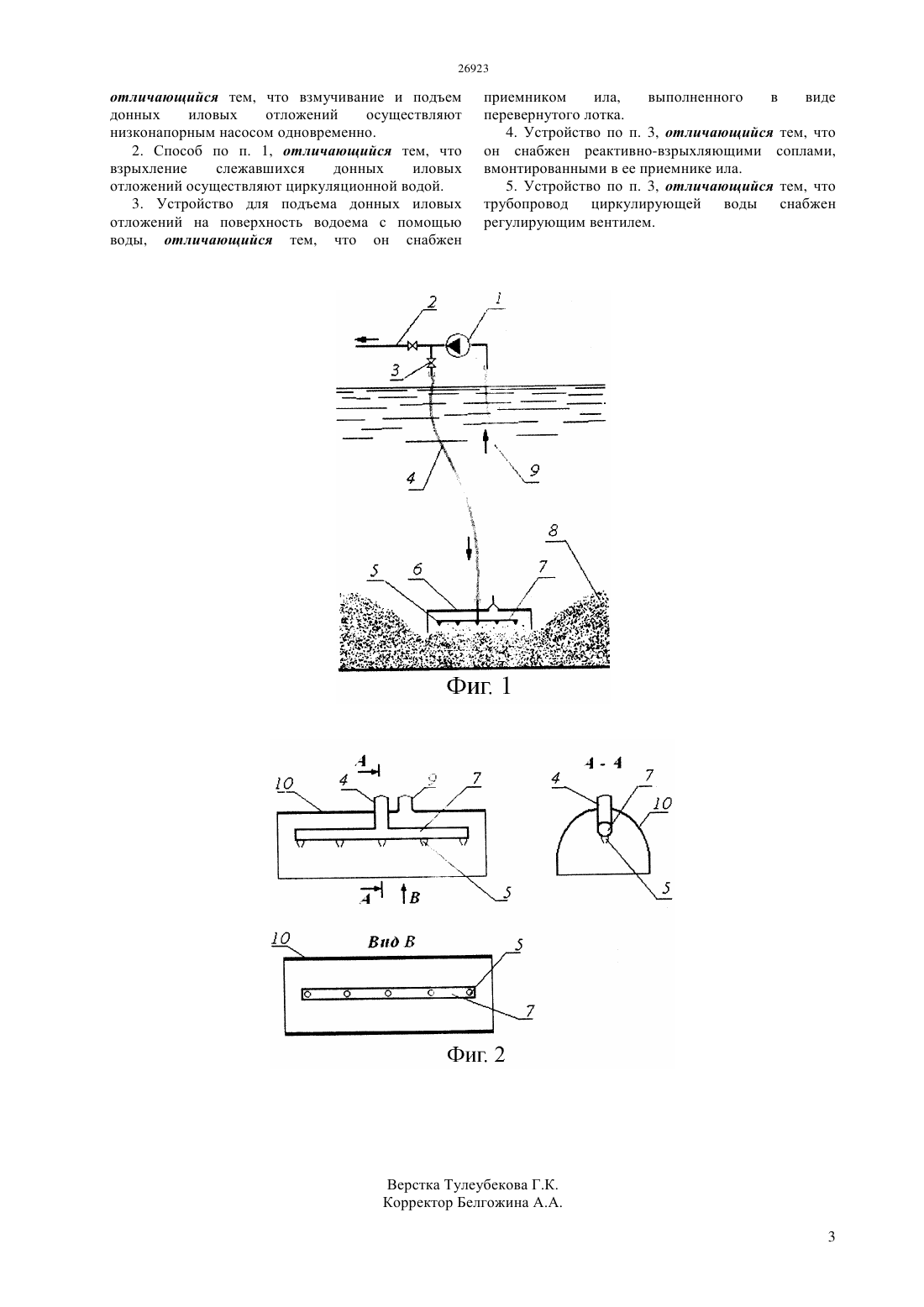

Способ подъема иловых отложений со дна водоема и устройство для его осуществления

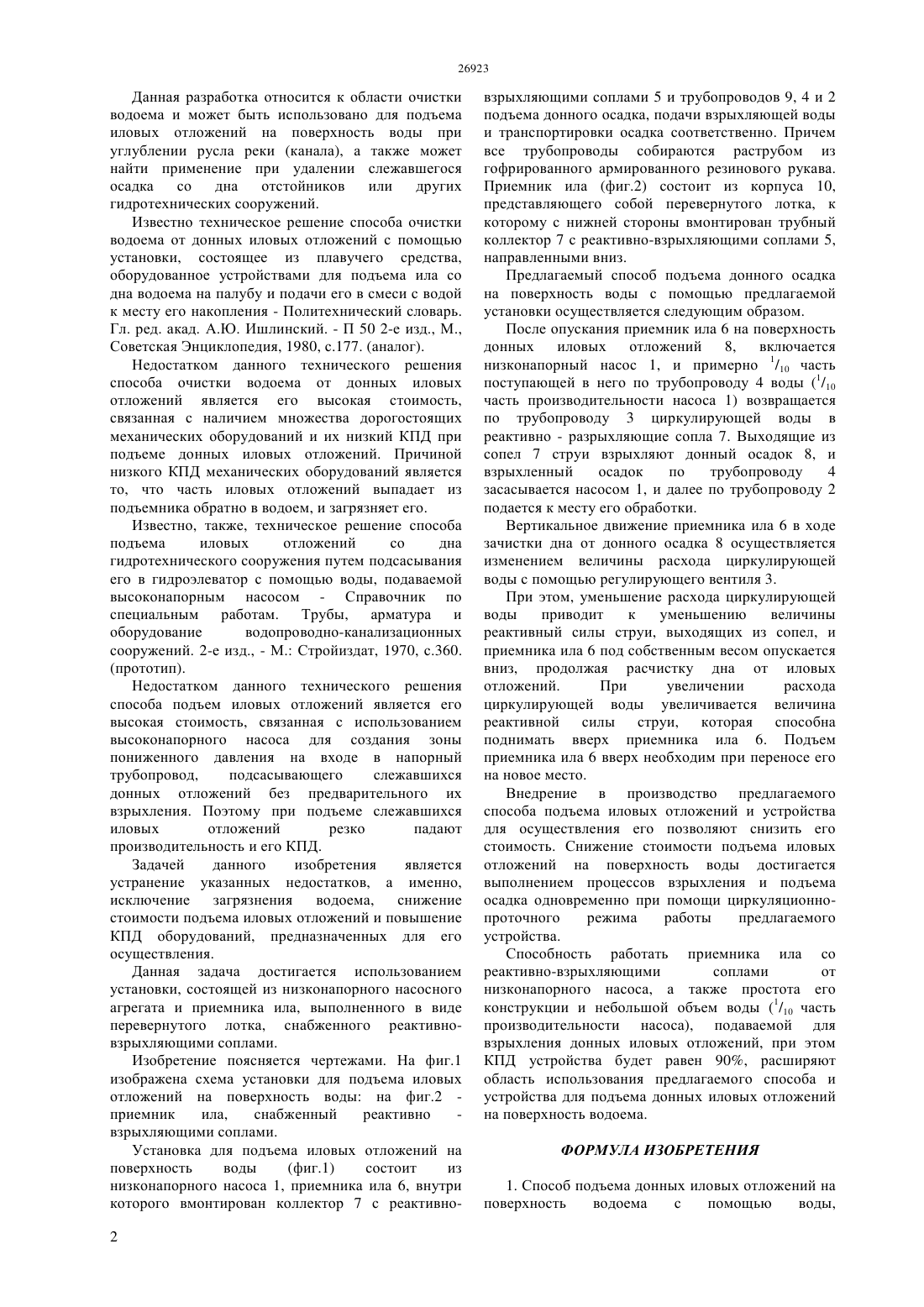

(51) 02 3/02 (2006.01) 02 5/28 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области очистки водоема от иловых отложений и может быть использовано для подъема донного ила на поверхность воды при углублении русла реки(канала), а также может найти применение при удалении слежавшегося осадка со дна отстойников или других гидротехнических сооружений. Сущность изобретения заключается в использовании для подъема иловых отложений устройством,работающего в проточноциркуляционном режиме, и в котором взрыхление слежавшихся донных иловых отложений осуществляется циркулирующей водой с помощью реактивно-взрыхляющих сопел.(72) Каскирбаев Кабидолла Кыстаубаевич Саменова Жанар Кабидоллаевна Кабидоллаева Жулдыз Сунгатовна(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(56) Справочник по специальным работам. Трубы,арматура оборудование водопроводноканализационных сооружениий. 2-е изд., М. Стройиздат, 1970, с. 360(54) СПОСОБ ПОДЪЕМА ИЛОВЫХ ОТЛОЖЕНИЙ СО ДНА ВОДОЕМА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ Данная разработка относится к области очистки водоема и может быть использовано для подъема иловых отложений на поверхность воды при углублении русла реки (канала), а также может найти применение при удалении слежавшегося осадка со дна отстойников или других гидротехнических сооружений. Известно техническое решение способа очистки водоема от донных иловых отложений с помощью установки, состоящее из плавучего средства,оборудованное устройствами для подъема ила со дна водоема на палубу и подачи его в смеси с водой к месту его накопления - Политехнический словарь. Гл. ред. акад. А.Ю. Ишлинский. - П 50 2-е изд., М.,Советская Энциклопедия, 1980, с.177. (аналог). Недостатком данного технического решения способа очистки водоема от донных иловых отложений является его высокая стоимость,связанная с наличием множества дорогостоящих механических оборудований и их низкий КПД при подъеме донных иловых отложений. Причиной низкого КПД механических оборудований является то, что часть иловых отложений выпадает из подъемника обратно в водоем, и загрязняет его. Известно, также, техническое решение способа подъема иловых отложений со дна гидротехнического сооружения путем подсасывания его в гидроэлеватор с помощью воды, подаваемой высоконапорным насосом - Справочник по специальным работам. Трубы, арматура и оборудование водопроводно-канализационных сооружений. 2-е изд., - М. Стройиздат, 1970, с.360.(прототип). Недостатком данного технического решения способа подъем иловых отложений является его высокая стоимость, связанная с использованием высоконапорного насоса для создания зоны пониженного давления на входе в напорный трубопровод,подсасывающего слежавшихся донных отложений без предварительного их взрыхления. Поэтому при подъеме слежавшихся иловых отложений резко падают производительность и его КПД. Задачей данного изобретения является устранение указанных недостатков, а именно,исключение загрязнения водоема, снижение стоимости подъема иловых отложений и повышение КПД оборудований, предназначенных для его осуществления. Данная задача достигается использованием установки, состоящей из низконапорного насосного агрегата и приемника ила, выполненного в виде перевернутого лотка, снабженного реактивновзрыхляющими соплами. Изобретение поясняется чертежами. На фиг.1 изображена схема установки для подъема иловых отложений на поверхность воды на фиг.2 приемник ила,снабженный реактивно взрыхляющими соплами. Установка для подъема иловых отложений на поверхность воды(фиг.1) состоит из низконапорного насоса 1, приемника ила 6, внутри которого вмонтирован коллектор 7 с реактивно 2 взрыхляющими соплами 5 и трубопроводов 9, 4 и 2 подъема донного осадка, подачи взрыхляющей воды и транспортировки осадка соответственно. Причем все трубопроводы собираются раструбом из гофрированного армированного резинового рукава. Приемник ила (фиг.2) состоит из корпуса 10,представляющего собой перевернутого лотка, к которому с нижней стороны вмонтирован трубный коллектор 7 с реактивно-взрыхляющими соплами 5,направленными вниз. Предлагаемый способ подъема донного осадка на поверхность воды с помощью предлагаемой установки осуществляется следующим образом. После опускания приемник ила 6 на поверхность донных иловых отложений 8, включается низконапорный насос 1, и примерно 1/10 часть поступающей в него по трубопроводу 4 воды (1/10 часть производительности насоса 1) возвращается по трубопроводу 3 циркулирующей воды в реактивно - разрыхляющие сопла 7. Выходящие из сопел 7 струи взрыхляют донный осадок 8, и взрыхленный осадок по трубопроводу 4 засасывается насосом 1, и далее по трубопроводу 2 подается к месту его обработки. Вертикальное движение приемника ила 6 в ходе зачистки дна от донного осадка 8 осуществляется изменением величины расхода циркулирующей воды с помощью регулирующего вентиля 3. При этом, уменьшение расхода циркулирующей воды приводит к уменьшению величины реактивный силы струи, выходящих из сопел, и приемника ила 6 под собственным весом опускается вниз, продолжая расчистку дна от иловых отложений. При увеличении расхода циркулирующей воды увеличивается величина реактивной силы струи, которая способна поднимать вверх приемника ила 6. Подъем приемника ила 6 вверх необходим при переносе его на новое место. Внедрение в производство предлагаемого способа подъема иловых отложений и устройства для осуществления его позволяют снизить его стоимость. Снижение стоимости подъема иловых отложений на поверхность воды достигается выполнением процессов взрыхления и подъема осадка одновременно при помощи циркуляционнопроточного режима работы предлагаемого устройства. Способность работать приемника ила со реактивно-взрыхляющими соплами от низконапорного насоса, а также простота его конструкции и небольшой объем воды (1/10 часть производительности насоса), подаваемой для взрыхления донных иловых отложений, при этом КПД устройства будет равен 90, расширяют область использования предлагаемого способа и устройства для подъема донных иловых отложений на поверхность водоема. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ подъема донных иловых отложений на поверхность водоема с помощью воды, 26923 отличающийся тем, что взмучивание и подъем донных иловых отложений осуществляют низконапорным насосом одновременно. 2. Способ по п. 1, отличающийся тем, что взрыхление слежавшихся донных иловых отложений осуществляют циркуляционной водой. 3. Устройство для подъема донных иловых отложений на поверхность водоема с помощью воды, отличающийся тем, что он снабжен приемником ила,выполненного в виде перевернутого лотка. 4. Устройство по п. 3, отличающийся тем, что он снабжен реактивно-взрыхляющими соплами,вмонтированными в ее приемнике ила. 5. Устройство по п. 3, отличающийся тем, что трубопровод циркулирующей воды снабжен регулирующим вентилем.
