Пробоотборник донных отложений

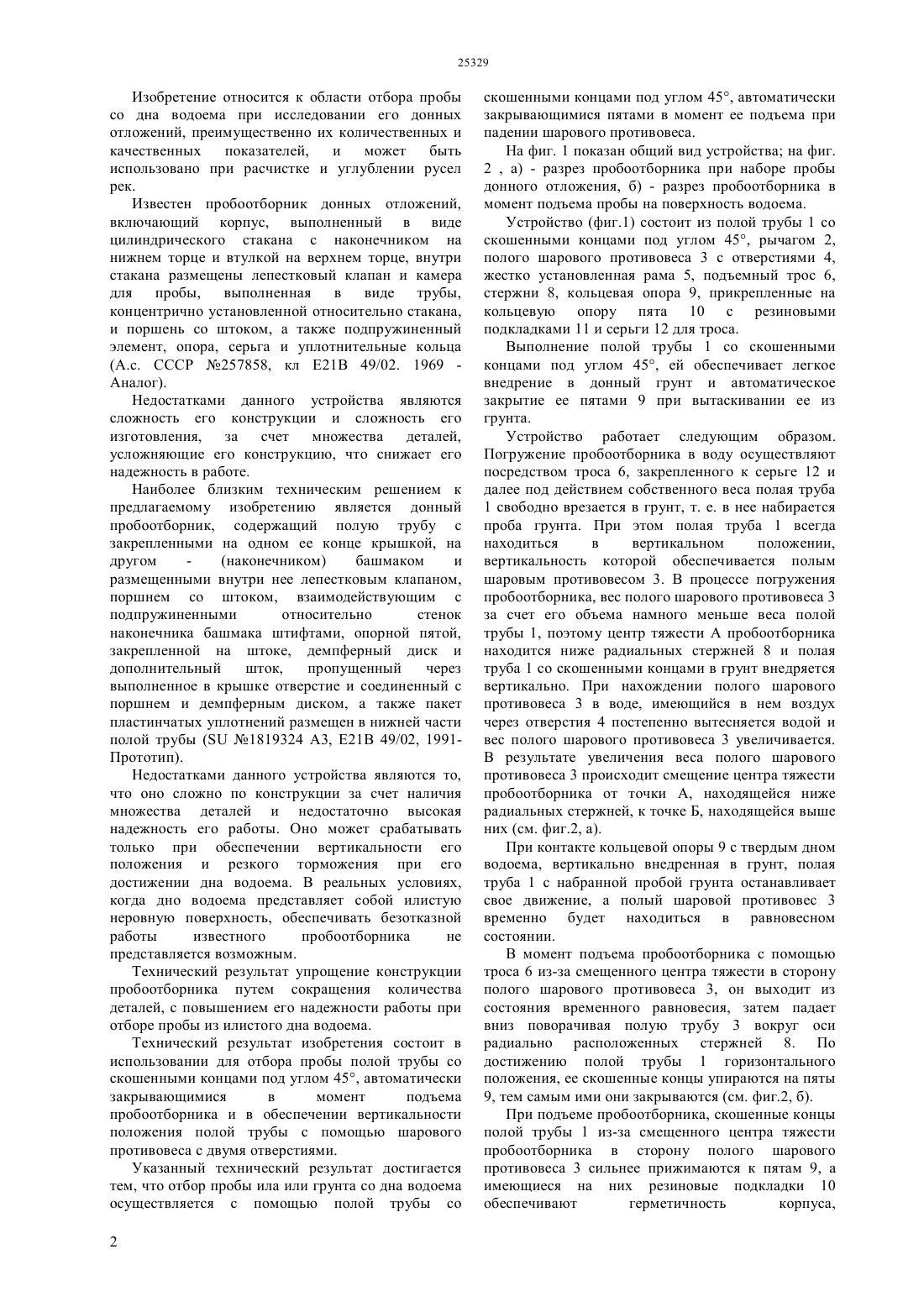

(51) 21 49/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(72) Каскирбаев Кабидолла Кыстаубаевич Алимжанов Нуржан Ерланович(73) Республиканское государственное казенное предприятие Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(57) Изобретение относится к области отбора пробы со дна водоема при исследовании его донных отложений, преимущественно определении их количественных и качественных показателей. Сущность изобретения состоит в использовании в качестве пробоотборника полой трубы со скошенными концами, закрывающимися в момент его подъема с отобранной пробой грунта и в обеспечении вертикальности положения полой трубы с помощью полого шарового противовеса. Изобретение относится к области отбора пробы со дна водоема при исследовании его донных отложений, преимущественно их количественных и качественных показателей,и может быть использовано при расчистке и углублении русел рек. Известен пробоотборник донных отложений,включающий корпус, выполненный в виде цилиндрического стакана с наконечником на нижнем торце и втулкой на верхнем торце, внутри стакана размещены лепестковый клапан и камера для пробы, выполненная в виде трубы,концентрично установленной относительно стакана,и поршень со штоком, а также подпружиненный элемент, опора, серьга и уплотнительные кольца(А.с. СССР 257858, кл 21 49/02. 1969 Аналог). Недостатками данного устройства являются сложность его конструкции и сложность его изготовления, за счет множества деталей,усложняющие его конструкцию, что снижает его надежность в работе. Наиболее близким техническим решением к предлагаемому изобретению является донный пробоотборник, содержащий полую трубу с закрепленными на одном ее конце крышкой, на другом(наконечником) башмаком и размещенными внутри нее лепестковым клапаном,поршнем со штоком, взаимодействующим с подпружиненными относительно стенок наконечника башмака штифтами, опорной пятой,закрепленной на штоке, демпферный диск и дополнительный шток,пропущенный через выполненное в крышке отверстие и соединенный с поршнем и демпферным диском, а также пакет пластинчатых уплотнений размещен в нижней части полой трубы ( 1819324 3, Е 21 В 49/02, 1991 Прототип). Недостатками данного устройства являются то,что оно сложно по конструкции за счет наличия множества деталей и недостаточно высокая надежность его работы. Оно может срабатывать только при обеспечении вертикальности его положения и резкого торможения при его достижении дна водоема. В реальных условиях,когда дно водоема представляет собой илистую неровную поверхность, обеспечивать безотказной работы известного пробоотборника не представляется возможным. Технический результат упрощение конструкции пробоотборника путем сокращения количества деталей, с повышением его надежности работы при отборе пробы из илистого дна водоема. Технический результат изобретения состоит в использовании для отбора пробы полой трубы со скошенными концами под углом 45, автоматически закрывающимися в момент подъема пробоотборника и в обеспечении вертикальности положения полой трубы с помощью шарового противовеса с двумя отверстиями. Указанный технический результат достигается тем, что отбор пробы ила или грунта со дна водоема осуществляется с помощью полой трубы со 2 скошенными концами под углом 45, автоматически закрывающимися пятами в момент ее подъема при падении шарового противовеса. На фиг. 1 показан общий вид устройства на фиг. 2 , а) - разрез пробоотборника при наборе пробы донного отложения, б) - разрез пробоотборника в момент подъема пробы на поверхность водоема. Устройство (фиг.1) состоит из полой трубы 1 со скошенными концами под углом 45, рычагом 2,полого шарового противовеса 3 с отверстиями 4,жестко установленная рама 5, подъемный трос 6,стержни 8, кольцевая опора 9, прикрепленные на кольцевую опору пята 10 с резиновыми подкладками 11 и серьги 12 для троса. Выполнение полой трубы 1 со скошенными концами под углом 45, ей обеспечивает легкое внедрение в донный грунт и автоматическое закрытие ее пятами 9 при вытаскивании ее из грунта. Устройство работает следующим образом. Погружение пробоотборника в воду осуществляют посредством троса 6, закрепленного к серьге 12 и далее под действием собственного веса полая труба 1 свободно врезается в грунт, т. е. в нее набирается проба грунта. При этом полая труба 1 всегда находиться в вертикальном положении,вертикальность которой обеспечивается полым шаровым противовесом 3. В процессе погружения пробоотборника, вес полого шарового противовеса 3 за счет его объема намного меньше веса полой трубы 1, поэтому центр тяжести А пробоотборника находится ниже радиальных стержней 8 и полая труба 1 со скошенными концами в грунт внедряется вертикально. При нахождении полого шарового противовеса 3 в воде, имеющийся в нем воздух через отверстия 4 постепенно вытесняется водой и вес полого шарового противовеса 3 увеличивается. В результате увеличения веса полого шарового противовеса 3 происходит смещение центра тяжести пробоотборника от точки А, находящейся ниже радиальных стержней, к точке Б, находящейся выше них (см. фиг.2, а). При контакте кольцевой опоры 9 с твердым дном водоема, вертикально внедренная в грунт, полая труба 1 с набранной пробой грунта останавливает свое движение, а полый шаровой противовес 3 временно будет находиться в равновесном состоянии. В момент подъема пробоотборника с помощью троса 6 из-за смещенного центра тяжести в сторону полого шарового противовеса 3, он выходит из состояния временного равновесия, затем падает вниз поворачивая полую трубу 3 вокруг оси радиально расположенных стержней 8. По достижению полой трубы 1 горизонтального положения, ее скошенные концы упираются на пяты 9, тем самым ими они закрываются (см. фиг.2, б). При подъеме пробоотборника, скошенные концы полой трубы 1 из-за смещенного центра тяжести пробоотборника в сторону полого шарового противовеса 3 сильнее прижимаются к пятам 9, а имеющиеся на них резиновые подкладки 10 обеспечивают герметичность корпуса, 25329 предотвращая вымывания пробы из него при дальнейшем подъеме и извлечении пробоотборника из водоема. Таким образом, предложенная конструкция пробоотборника по сравнению с известными конструкциями пробоотборников донных отложений имеет более простую конструкцию и надежную работу. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пробоотборник донных отложений,содержащий полую трубу, шарнирно установлена на опорной раме, отличающийся тем, что концы полой трубы скошены под углом 45. 2. Пробоотборник донных отложений по п.1,отличающийся тем, что он снабжен полым шаровым противовесом с отверстиями,обеспечивающий вертикальность положения пробоотборника при его погружении и закрытие концов полой трубы после отбора пробы.
