Приводная установка с двумя выходными параллельными валами

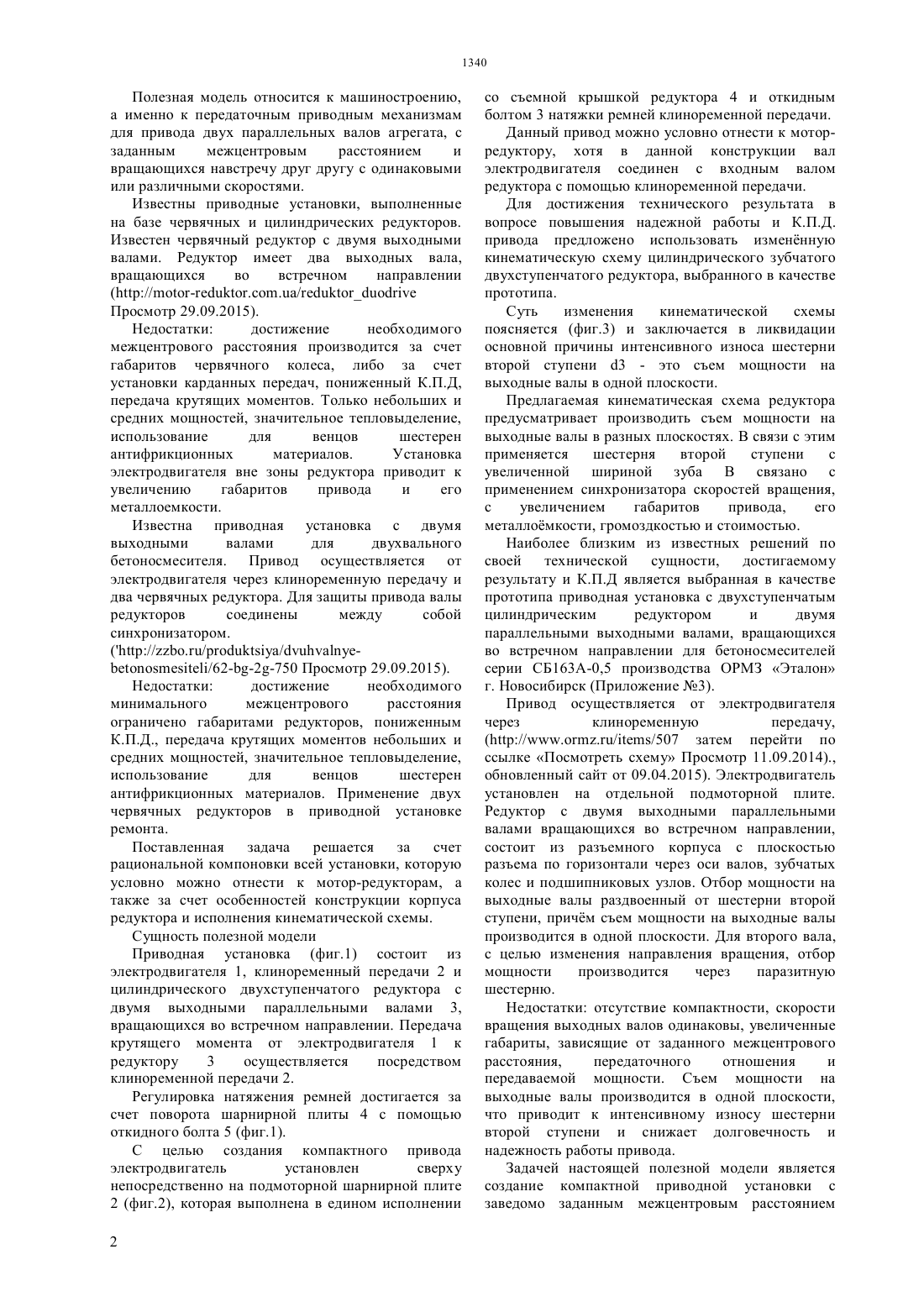

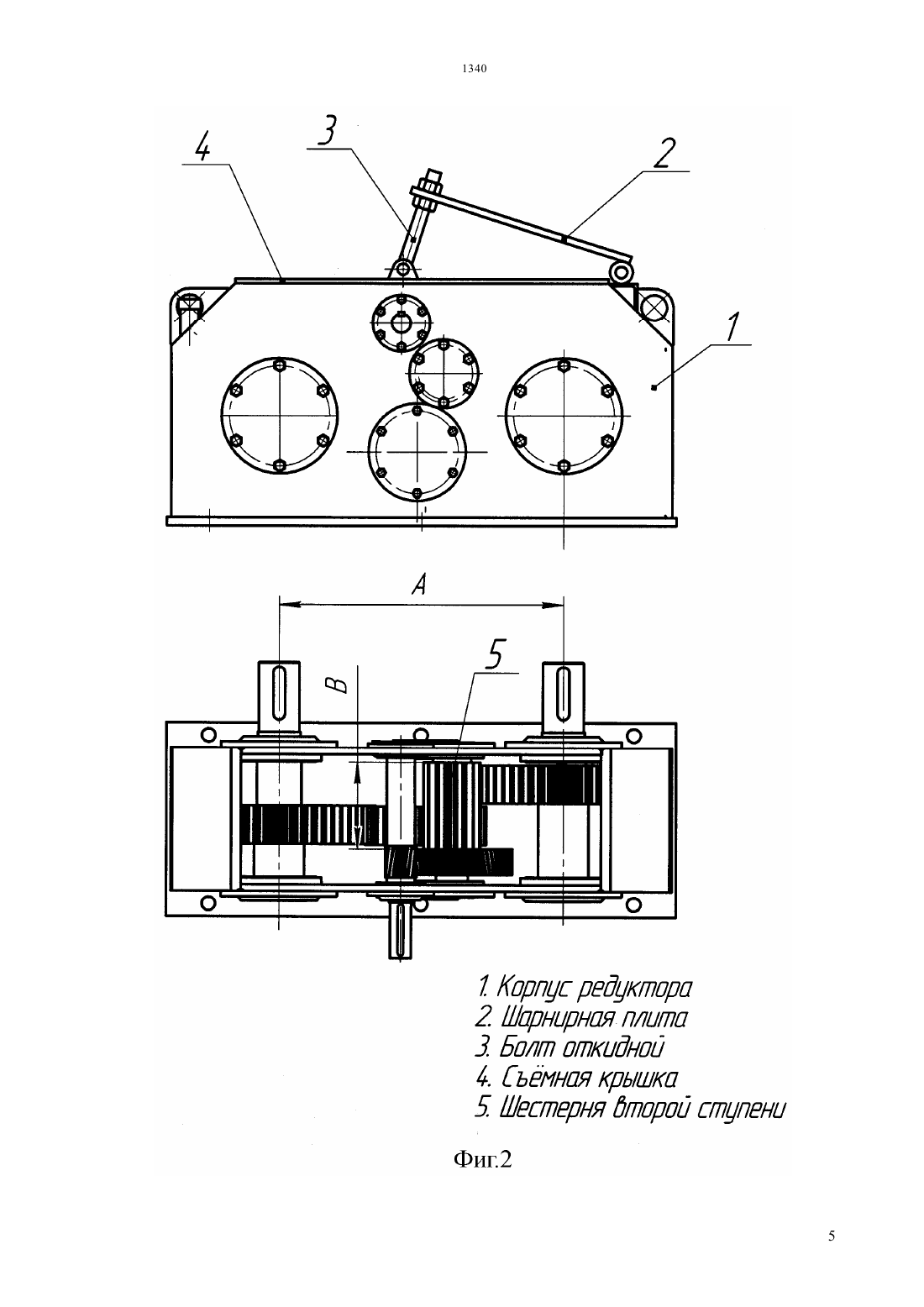

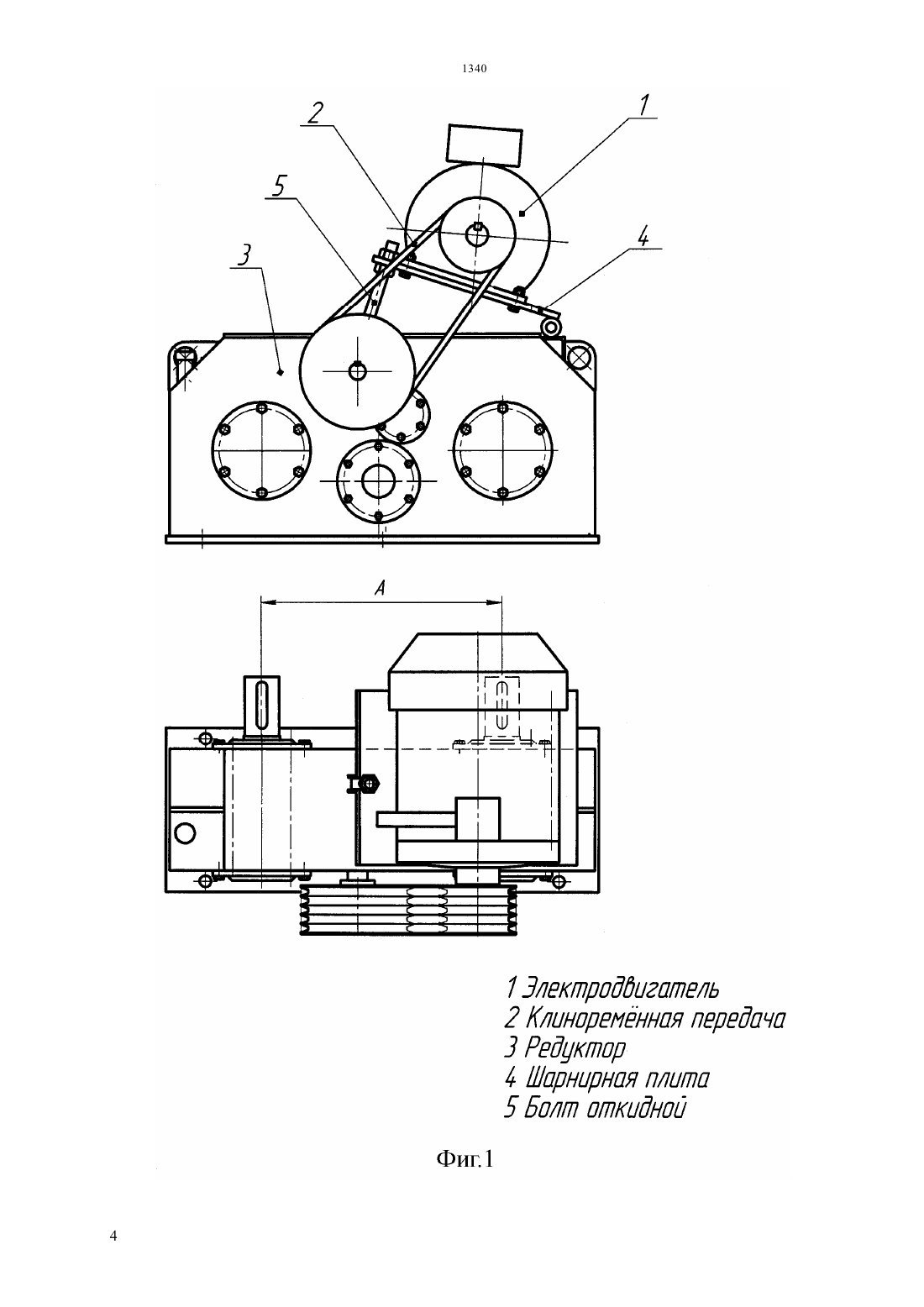

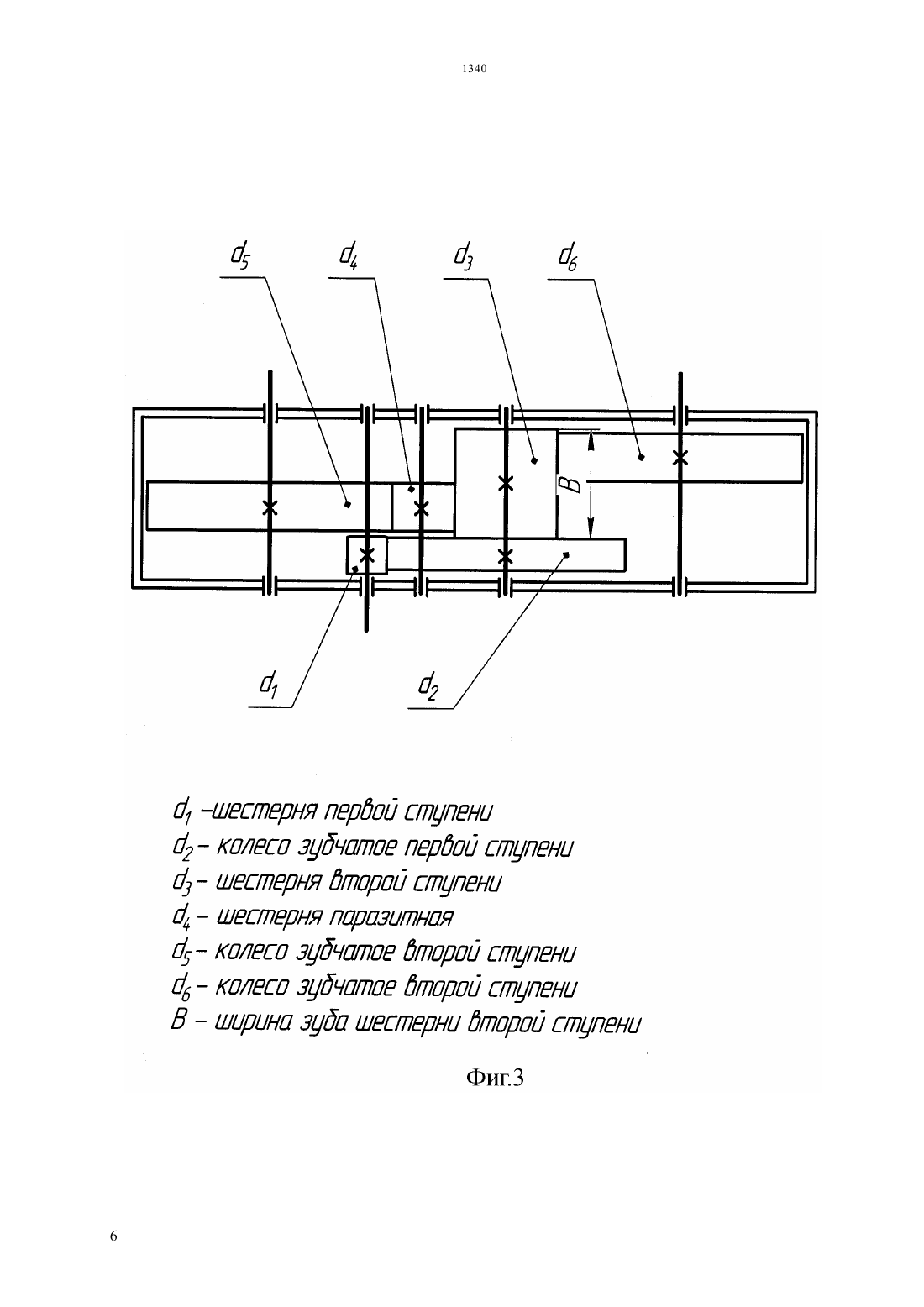

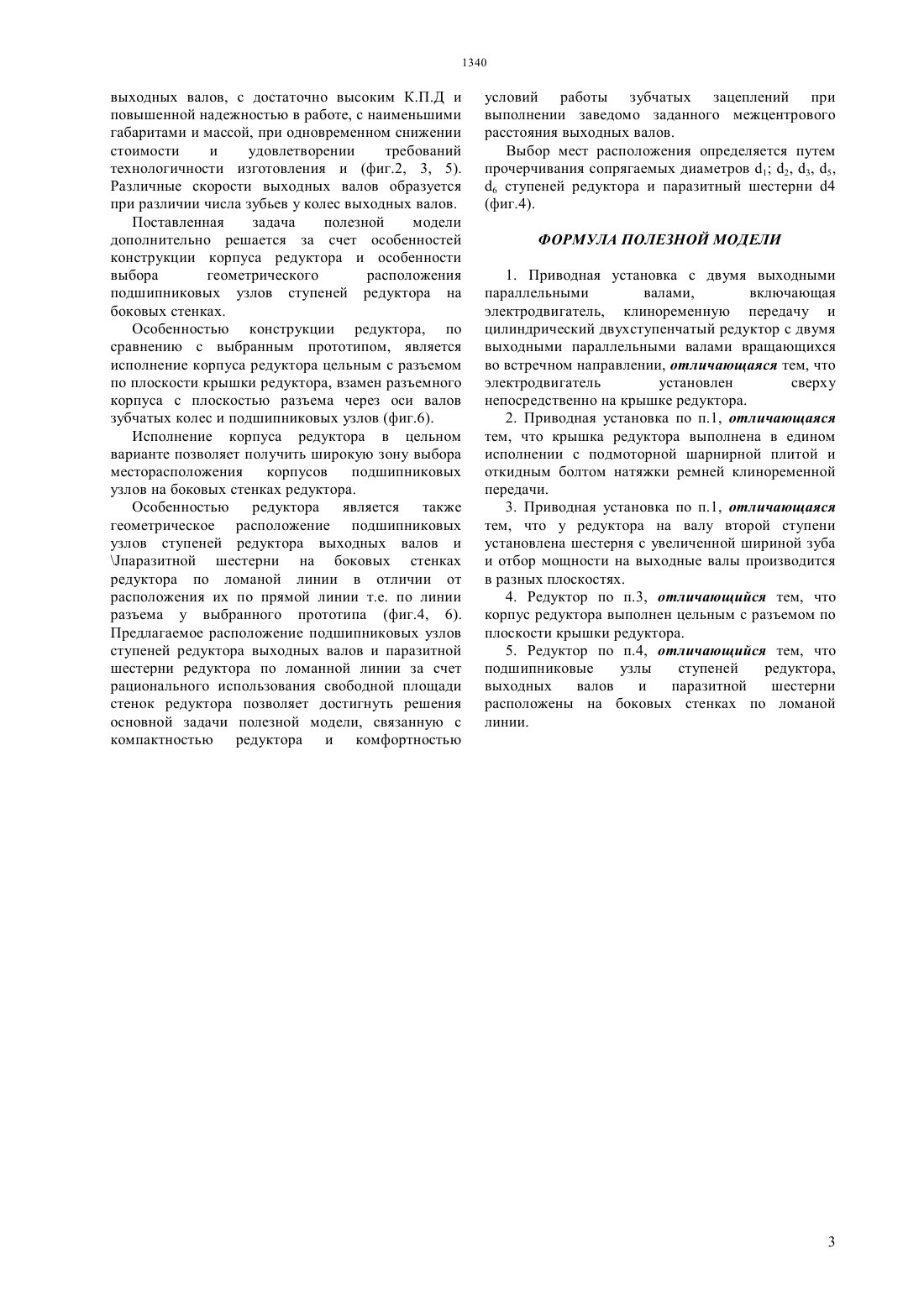

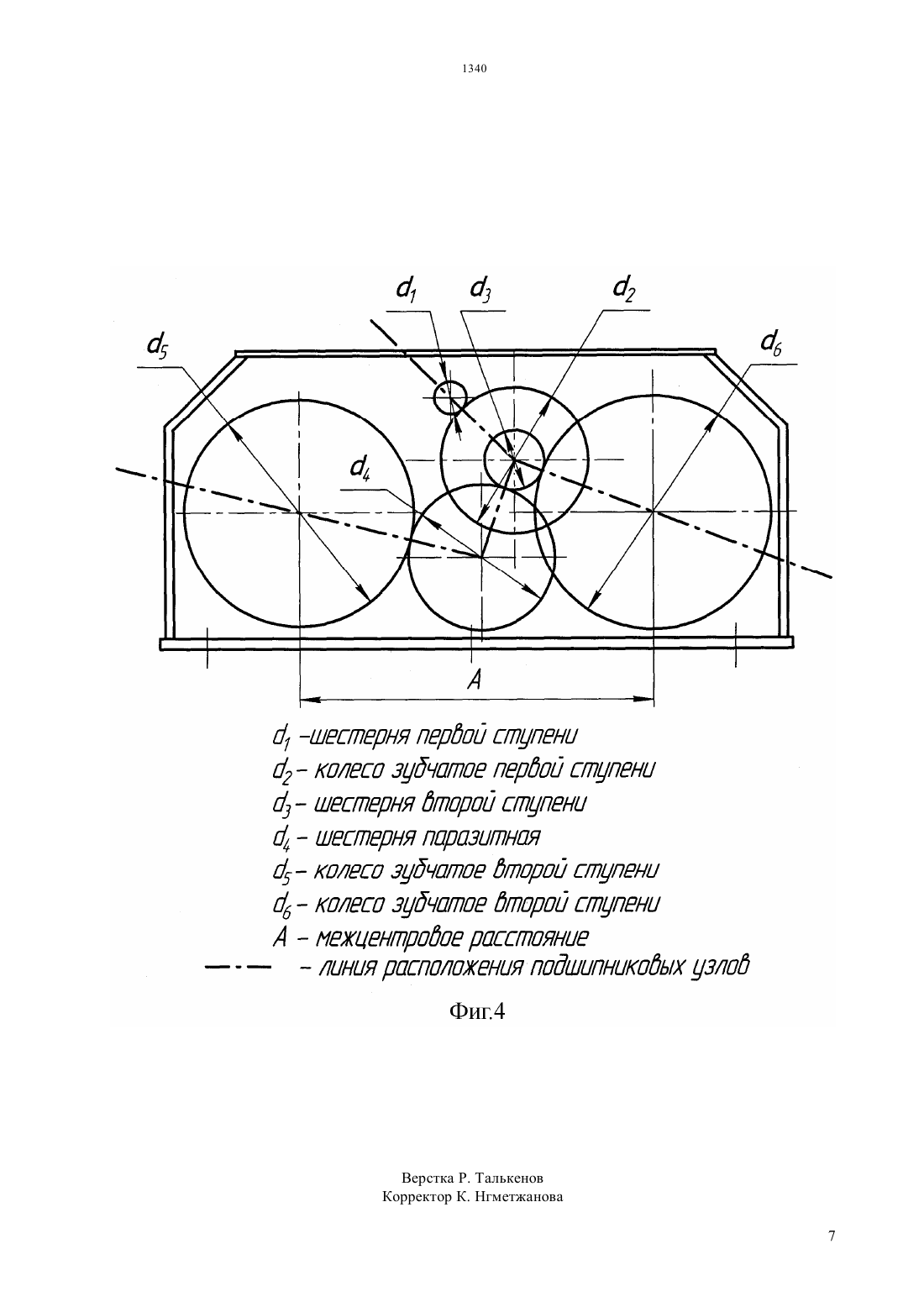

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ раздвоенным отбором мощности на выходные валы от шестерни второй ступени. Для второго выходного вала отбор мощности производится через паразитную шестерню. С целью уменьшения износа зубьев шестерни второй ступени увеличена ширина ее зуба, что позволяет производить отбор мощности на выходные валы в разных плоскостях. Различие скорости выходных валов образуется при различии числа зубьев у колес выходных валов. Особенностью исполнения кинематической схемы является то, что необходимое межцентровое расстояние между выходными валами редуктора достигается за счет герметического расположения подшипниковых узлов ступеней редуктора выходных валов и паразитной шестерни на боковых стенках редуктора по ломаной линии. Такое расположение подшипниковых узлов, выходных валов и паразитной шестерни позволяет достичь решения основной задачи полезной модели,связанной с компактностью редуктора и комфортностью условий работы. Реализация полезной модели позволяет повысить компактность и надежность работы, обеспечить одновременно снижение массы, габаритов и стоимости,удовлетворить требования технологичности изготовления и комфортного обслуживания.(72) Новиков Александр Александрович Ермаков Юрий Григорьевич(54) ПРИВОДНАЯ УСТАНОВКА С ДВУМЯ ВЫХОДНЫМИ ПАРАЛЛЕЛЬНЫМИ ВАЛАМИ(57) Полезная модель относится к машиностроению, а именно к передаточным приводным механизмам для привода двух параллельных валов агрегата с заданными межцентровыми расстояниями и вращающихся навстречу друг другу с одинаковыми или различными скоростями. Полезная модель может быть использована в качестве привода агрегатов, работающих в различных отраслях промышленности, например, в строительной(дробилки) и других отраслях промышленности. Редуктор состоит из корпуса, зубчатых колес,валов и подшипниковых узлов, выполнен в двухступенчатом варианте исполнения с Полезная модель относится к машиностроению,а именно к передаточным приводным механизмам для привода двух параллельных валов агрегата, с заданным межцентровым расстоянием и вращающихся навстречу друг другу с одинаковыми или различными скоростями. Известны приводные установки, выполненные на базе червячных и цилиндрических редукторов. Известен червячный редуктор с двумя выходными валами. Редуктор имеет два выходных вала,вращающихся во встречном направлении(//-/ Просмотр 29.09.2015). Недостатки достижение необходимого межцентрового расстояния производится за счет габаритов червячного колеса, либо за счет установки карданных передач, пониженный К.П.Д,передача крутящих моментов. Только небольших и средних мощностей, значительное тепловыделение,использование для венцов шестерен антифрикционных материалов. Установка электродвигателя вне зоны редуктора приводит к увеличению габаритов привода и его металлоемкости. Известна приводная установка с двумя выходными валами для двухвального бетоносмесителя. Привод осуществляется от электродвигателя через клиноременную передачу и два червячных редуктора. Для защиты привода валы редукторов соединены между собой синхронизатором.(//.///622-750 Просмотр 29.09.2015). Недостатки достижение необходимого минимального межцентрового расстояния ограничено габаритами редукторов, пониженным К.П.Д., передача крутящих моментов небольших и средних мощностей, значительное тепловыделение,использование для венцов шестерен антифрикционных материалов. Применение двух червячных редукторов в приводной установке ремонта. Поставленная задача решается за счет рациональной компоновки всей установки, которую условно можно отнести к мотор-редукторам, а также за счет особенностей конструкции корпуса редуктора и исполнения кинематической схемы. Сущность полезной модели Приводная установка (фиг.1) состоит из электродвигателя 1, клиноременный передачи 2 и цилиндрического двухступенчатого редуктора с двумя выходными параллельными валами 3,вращающихся во встречном направлении. Передача крутящего момента от электродвигателя 1 к редуктору 3 осуществляется посредством клиноременной передачи 2. Регулировка натяжения ремней достигается за счет поворота шарнирной плиты 4 с помощью откидного болта 5 (фиг.1). С целью создания компактного привода электродвигатель установлен сверху непосредственно на подмоторной шарнирной плите 2 (фиг.2), которая выполнена в едином исполнении 2 со съемной крышкой редуктора 4 и откидным болтом 3 натяжки ремней клиноременной передачи. Данный привод можно условно отнести к моторредуктору, хотя в данной конструкции вал электродвигателя соединен с входным валом редуктора с помощью клиноременной передачи. Для достижения технического результата в вопросе повышения надежной работы и К.П.Д. привода предложено использовать изменнную кинематическую схему цилиндрического зубчатого двухступенчатого редуктора, выбранного в качестве прототипа. Суть изменения кинематической схемы поясняется (фиг.3) и заключается в ликвидации основной причины интенсивного износа шестерни второй ступени 3 - это съем мощности на выходные валы в одной плоскости. Предлагаемая кинематическая схема редуктора предусматривает производить съем мощности на выходные валы в разных плоскостях. В связи с этим применяется шестерня второй ступени с увеличенной шириной зуба В связано с применением синхронизатора скоростей вращения,с увеличением габаритов привода,его металломкости, громоздкостью и стоимостью. Наиболее близким из известных решений по своей технической сущности, достигаемому результату и К.П.Д является выбранная в качестве прототипа приводная установка с двухступенчатым цилиндрическим редуктором и двумя параллельными выходными валами, вращающихся во встречном направлении для бетоносмесителей серии СБ 163 А-0,5 производства ОРМЗ Эталон г. Новосибирск (Приложение 3). Привод осуществляется от электродвигателя через клиноременную передачу,(////507 затем перейти по ссылке Посмотреть схему Просмотр 11.09.2014).,обновленный сайт от 09.04.2015). Электродвигатель установлен на отдельной подмоторной плите. Редуктор с двумя выходными параллельными валами вращающихся во встречном направлении,состоит из разъемного корпуса с плоскостью разъема по горизонтали через оси валов, зубчатых колес и подшипниковых узлов. Отбор мощности на выходные валы раздвоенный от шестерни второй ступени, причм съем мощности на выходные валы производится в одной плоскости. Для второго вала,с целью изменения направления вращения, отбор мощности производится через паразитную шестерню. Недостатки отсутствие компактности, скорости вращения выходных валов одинаковы, увеличенные габариты, зависящие от заданного межцентрового расстояния,передаточного отношения и передаваемой мощности. Съем мощности на выходные валы производится в одной плоскости,что приводит к интенсивному износу шестерни второй ступени и снижает долговечность и надежность работы привода. Задачей настоящей полезной модели является создание компактной приводной установки с заведомо заданным межцентровым расстоянием выходных валов, с достаточно высоким К.П.Д и повышенной надежностью в работе, с наименьшими габаритами и массой, при одновременном снижении стоимости и удовлетворении требований технологичности изготовления и (фиг.2, 3, 5). Различные скорости выходных валов образуется при различии числа зубьев у колес выходных валов. Поставленная задача полезной модели дополнительно решается за счет особенностей конструкции корпуса редуктора и особенности выбора геометрического расположения подшипниковых узлов ступеней редуктора на боковых стенках. Особенностью конструкции редуктора, по сравнению с выбранным прототипом, является исполнение корпуса редуктора цельным с разъемом по плоскости крышки редуктора, взамен разъемного корпуса с плоскостью разъема через оси валов зубчатых колес и подшипниковых узлов (фиг.6). Исполнение корпуса редуктора в цельном варианте позволяет получить широкую зону выбора месторасположения корпусов подшипниковых узлов на боковых стенках редуктора. Особенностью редуктора является также геометрическое расположение подшипниковых узлов ступеней редуктора выходных валов и паразитной шестерни на боковых стенках редуктора по ломаной линии в отличии от расположения их по прямой линии т.е. по линии разъема у выбранного прототипа (фиг.4, 6). Предлагаемое расположение подшипниковых узлов ступеней редуктора выходных валов и паразитной шестерни редуктора по ломанной линии за счет рационального использования свободной площади стенок редуктора позволяет достигнуть решения основной задачи полезной модели, связанную с компактностью редуктора и комфортностью условий работы зубчатых зацеплений при выполнении заведомо заданного межцентрового расстояния выходных валов. Выбор мест расположения определяется путем прочерчивания сопрягаемых диаметров 1 2, 3, 5,6 ступеней редуктора и паразитный шестерни 4(фиг.4). ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Приводная установка с двумя выходными параллельными валами,включающая электродвигатель, клиноременную передачу и цилиндрический двухступенчатый редуктор с двумя выходными параллельными валами вращающихся во встречном направлении, отличающаяся тем, что электродвигатель установлен сверху непосредственно на крышке редуктора. 2. Приводная установка по п.1, отличающаяся тем, что крышка редуктора выполнена в едином исполнении с подмоторной шарнирной плитой и откидным болтом натяжки ремней клиноременной передачи. 3. Приводная установка по п.1, отличающаяся тем, что у редуктора на валу второй ступени установлена шестерня с увеличенной шириной зуба и отбор мощности на выходные валы производится в разных плоскостях. 4. Редуктор по п.3, отличающийся тем, что корпус редуктора выполнен цельным с разъемом по плоскости крышки редуктора. 5. Редуктор по п.4, отличающийся тем, что подшипниковые узлы ступеней редуктора,выходных валов и паразитной шестерни расположены на боковых стенках по ломаной линии.
