Светильник

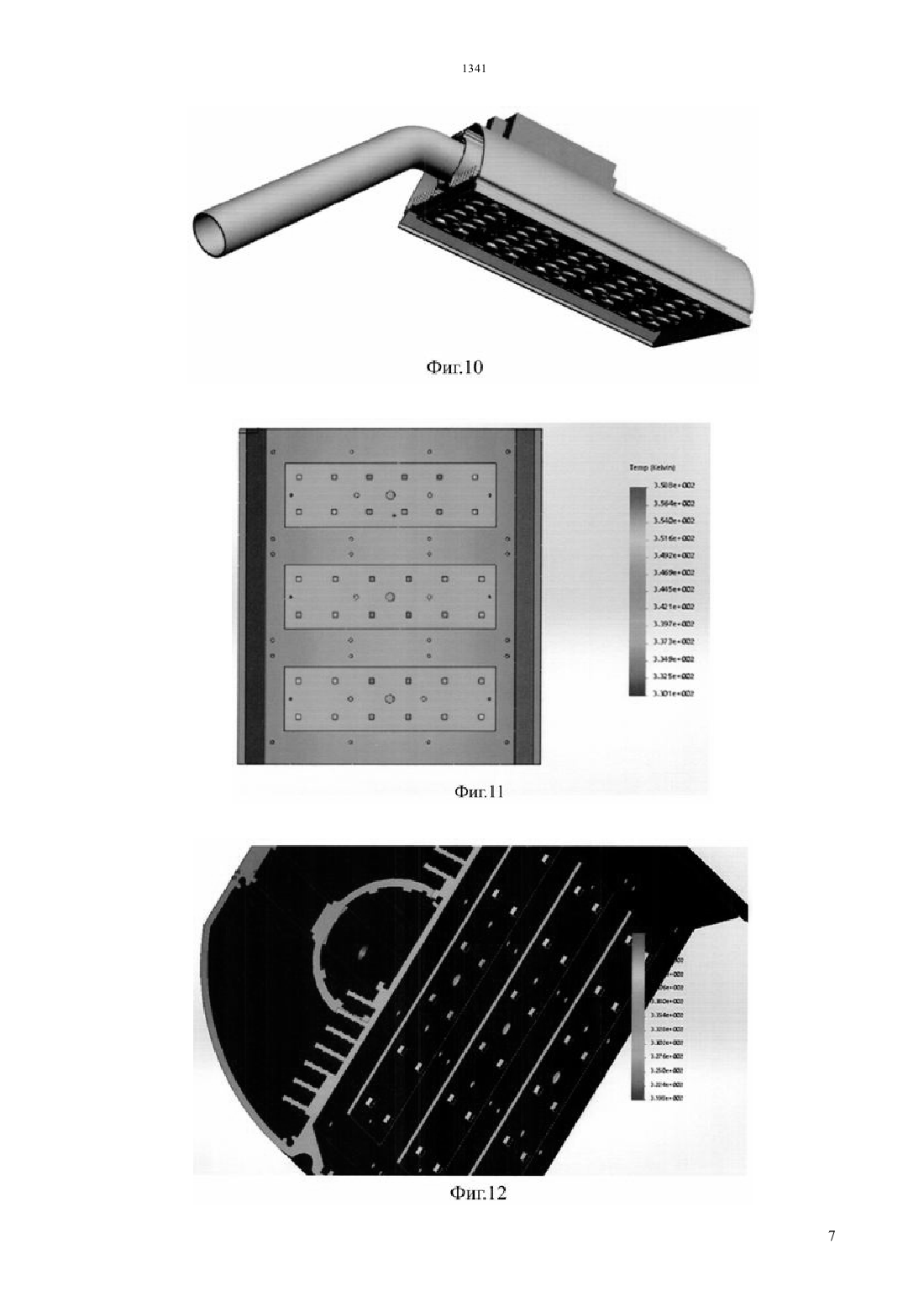

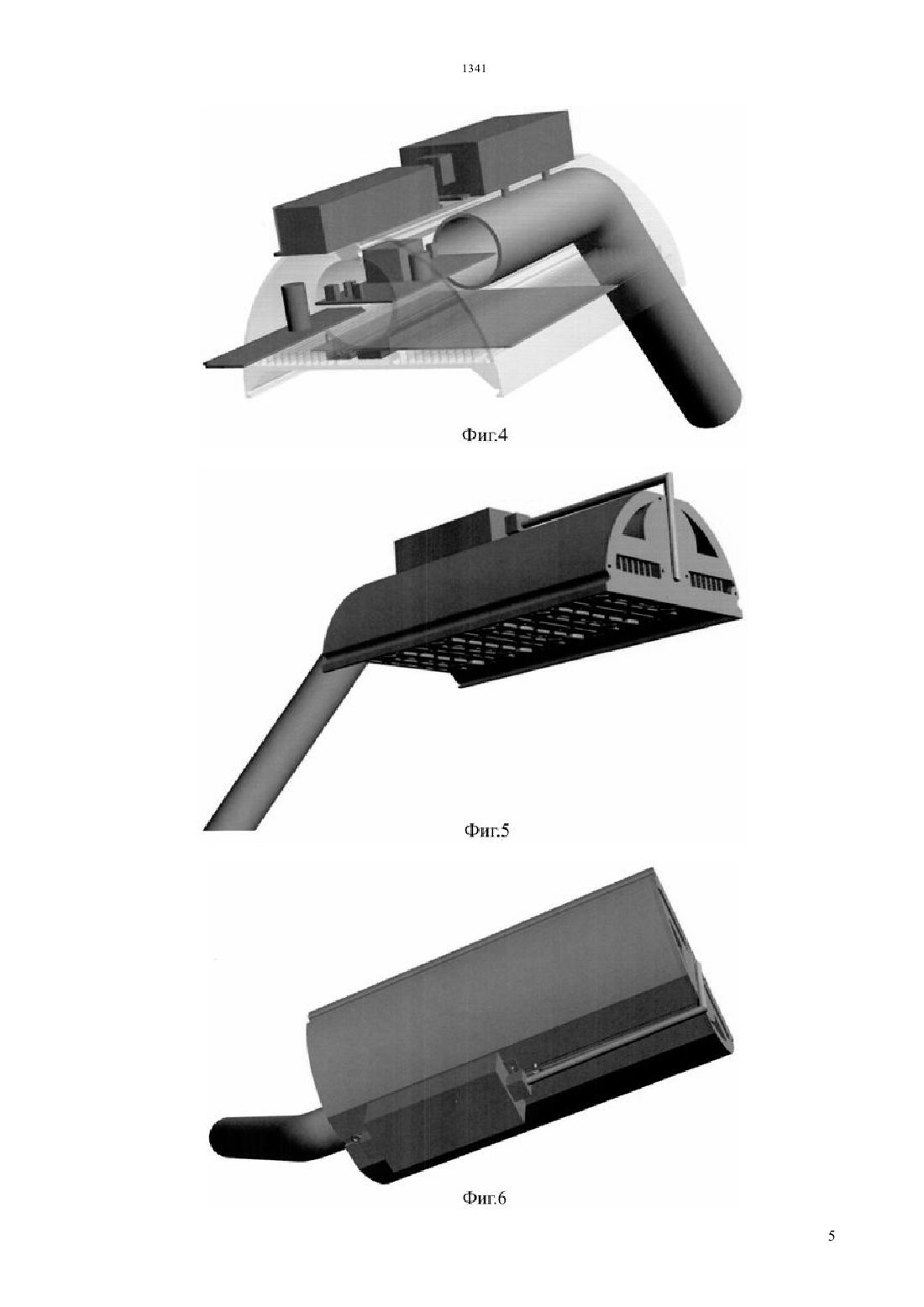

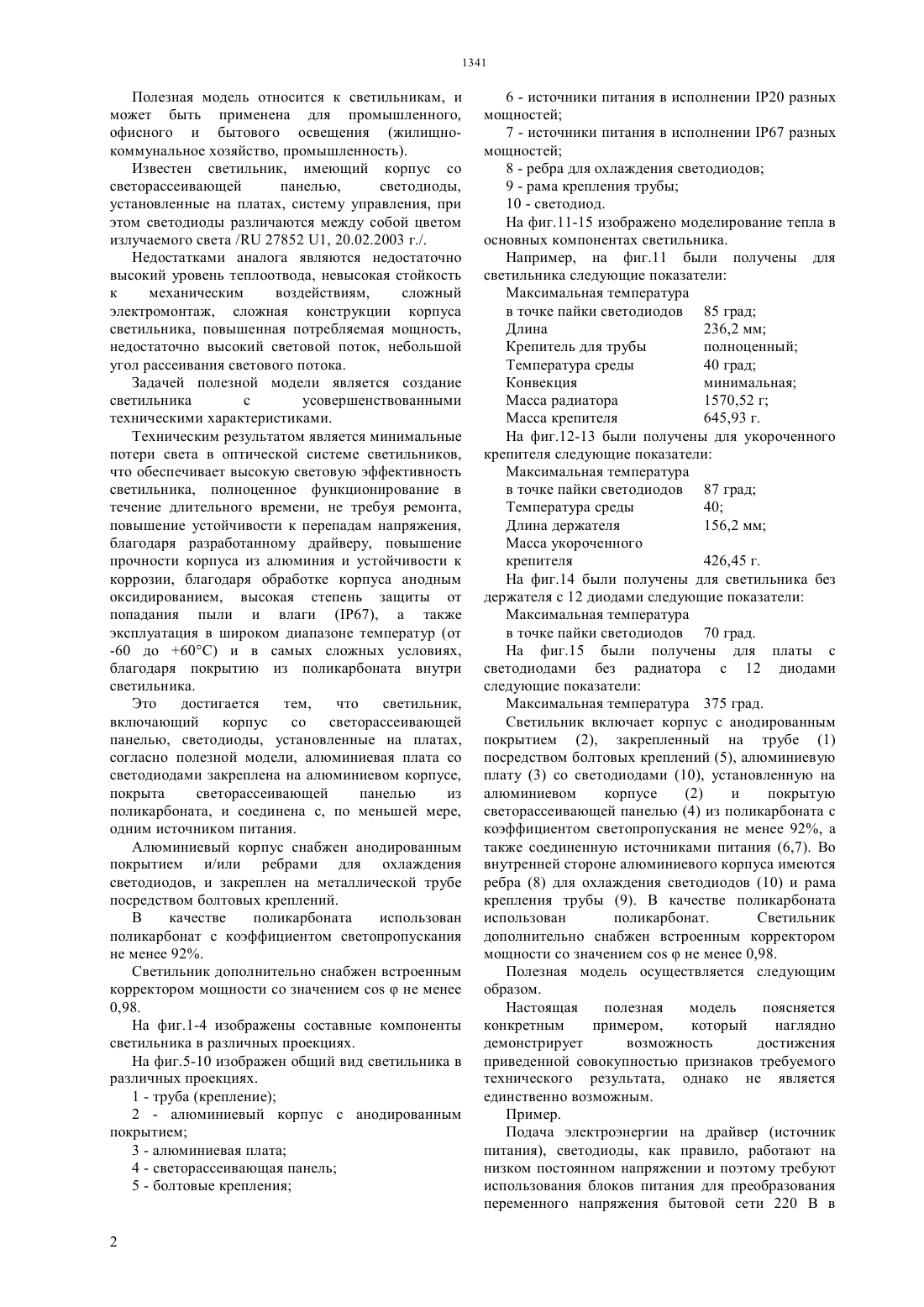

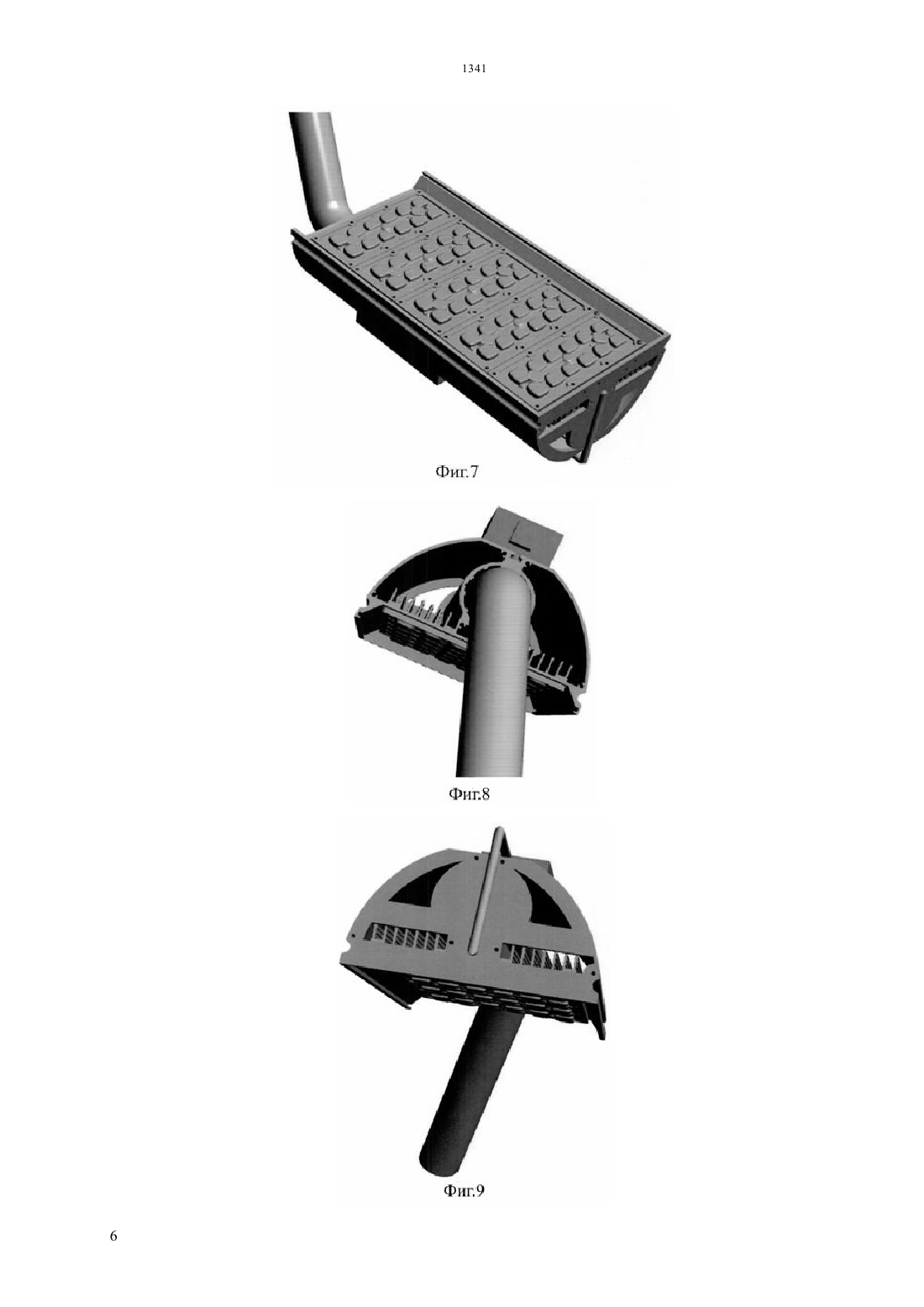

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ повышение устойчивости к перепадам напряжения,благодаря разработанному драйверу, повышение прочности корпуса из алюминия и устойчивости к коррозии, благодаря обработке корпуса анодным оксидированием, высокая степень защиты от попадания пыли и влаги (67), а также эксплуатация в широком диапазоне температур (от-60 до 60 С) и в самых сложных условиях,благодаря покрытию из поликарбоната внутри светильника. Это достигается тем,что светильник,включающий корпус со светорассеивающей панелью, светодиоды, установленные на платах,согласно полезной модели, алюминиевая плата со светодиодами закреплена на алюминиевом корпусе,покрыта светорассеивающей панелью из поликарбоната, и соединена с, по меньшей мере,одним источником питания.(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(57) Полезная модель относится к светильникам, и может быть применена для промышленного,офисного и бытового освещения (жилищнокоммунальное хозяйство, промышленность). Техническим результатом является минимальные потери света в оптической системе светильников,что обеспечивает высокую световую эффективность светильника, полноценное функционирование в течение длительного времени, не требуя ремонта, 1341 Полезная модель относится к светильникам, и может быть применена для промышленного,офисного и бытового освещения (жилищнокоммунальное хозяйство, промышленность). Известен светильник, имеющий корпус со светорассеивающей панелью,светодиоды,установленные на платах, систему управления, при этом светодиоды различаются между собой цветом излучаемого света / 27852 1, 20.02.2003 г./. Недостатками аналога являются недостаточно высокий уровень теплоотвода, невысокая стойкость к механическим воздействиям,сложный электромонтаж, сложная конструкции корпуса светильника, повышенная потребляемая мощность,недостаточно высокий световой поток, небольшой угол рассеивания светового потока. Задачей полезной модели является создание светильника с усовершенствованными техническими характеристиками. Техническим результатом является минимальные потери света в оптической системе светильников,что обеспечивает высокую световую эффективность светильника, полноценное функционирование в течение длительного времени, не требуя ремонта,повышение устойчивости к перепадам напряжения,благодаря разработанному драйверу, повышение прочности корпуса из алюминия и устойчивости к коррозии, благодаря обработке корпуса анодным оксидированием, высокая степень защиты от попадания пыли и влаги (Р 67), а также эксплуатация в широком диапазоне температур (от-60 до 60 С) и в самых сложных условиях,благодаря покрытию из поликарбоната внутри светильника. Это достигается тем,что светильник,включающий корпус со светорассеивающей панелью, светодиоды, установленные на платах,согласно полезной модели, алюминиевая плата со светодиодами закреплена на алюминиевом корпусе,покрыта светорассеивающей панелью из поликарбоната, и соединена с, по меньшей мере,одним источником питания. Алюминиевый корпус снабжен анодированным покрытием и/или ребрами для охлаждения светодиодов, и закреплен на металлической трубе посредством болтовых креплений. В качестве поликарбоната использован поликарбонат с коэффициентом светопропускания не менее 92. Светильник дополнительно снабжен встроенным корректором мощности со значениемне менее 0,98. На фиг.1-4 изображены составные компоненты светильника в различных проекциях. На фиг.5-10 изображен общий вид светильника в различных проекциях. 1 - труба (крепление) 2 - алюминиевый корпус с анодированным покрытием 3 - алюминиевая плата 4 - светорассеивающая панель 5 - болтовые крепления 6 - источники питания в исполнении 20 разных мощностей 7 - источники питания в исполнении 67 разных мощностей 8 - ребра для охлаждения светодиодов 9 - рама крепления трубы 10 - светодиод. На фиг.11-15 изображено моделирование тепла в основных компонентах светильника. Например, на фиг.11 были получены для светильника следующие показатели Максимальная температура в точке пайки светодиодов 85 град Длина 236,2 мм Крепитель для трубы полноценный Температура среды 40 град Конвекция минимальная Масса радиатора 1570,52 г Масса крепителя 645,93 г. На фиг.12-13 были получены для укороченного крепителя следующие показатели Максимальная температура в точке пайки светодиодов 87 град Температура среды 40 Длина держателя 156,2 мм Масса укороченного крепителя 426,45 г. На фиг.14 были получены для светильника без держателя с 12 диодами следующие показатели Максимальная температура в точке пайки светодиодов 70 град. На фиг.15 были получены для платы с светодиодами без радиатора с 12 диодами следующие показатели Максимальная температура 375 град. Светильник включает корпус с анодированным покрытием (2), закрепленный на трубе (1) посредством болтовых креплений (5), алюминиевую плату (3) со светодиодами (10), установленную на алюминиевом корпусе(2) и покрытую светорассеивающей панелью (4) из поликарбоната с коэффициентом светопропускания не менее 92, а также соединенную источниками питания (6,7). Во внутренней стороне алюминиевого корпуса имеются ребра (8) для охлаждения светодиодов (10) и рама крепления трубы (9). В качестве поликарбоната использован поликарбонат. Светильник дополнительно снабжен встроенным корректором мощности со значениемне менее 0,98. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Подача электроэнергии на драйвер (источник питания), светодиоды, как правило, работают на низком постоянном напряжении и поэтому требуют использования блоков питания для преобразования переменного напряжения бытовой сети 220 В в постоянное напряжение 5-24 В. Блок питания предназначен для стабилизации, выпрямления и сглаживания выходного напряжения. После преобразования в постоянное напряжение, ток с драйвера передается на светодиоды. Светодиод - это миниатюрная лампочка, свечение в которой происходит за счет движения электронов сквозь полупроводниковые слои в устройстве. Свечение происходит при потреблении светодиодом определенного количества электроэнергии. После включения светодиодов световой поток направляется к вторичной линзе или отражателю из стекла или пластика, закрепляющиеся на один или группу светодиодов. Использование вторичной оптики позволяет задать угол и направление светового потока от светодиода, например,сосредоточить излучение в нужной плоскости или сформировать узкий пучок света. Весь процесс заканчивается излучение светового потока в необходимом направлении. Основные технические характеристики различных моделей заявленного светильника Преимуществами заявленной полезной модели являются- отсутствие необходимости обслуживания на протяжении всего срока службы в отличие от традиционных светильников- отсутствие содержания ртути и необходимости в специальной их утилизации- уникальный дизайн профиля, высокая прочность,модульность и универсальность профиля, простота сборки светильника оптимизирована нагрузка на корпус светильника при сильных ветрах- защита от налегания снега и грязи за счет обтекаемого профиля оптимизирована теплопроводность алюминиевого корпуса- модульность конструкции позволяет за счет изменение длины оптимизировать различные режимы освещения- оптимальный выбор для освещения автодорог,магистралей, дворов, парков, автостоянок, школ,детских, спортивных площадок, парковых зон,разгонных полос АЗС, а также тоннелей и др. Они не требуют обслуживания и обеспечивают значительное снижение затрат на электроэнергию- устойчивость к работе в условиях холодного и умеренного климата при воздействии повышенной влажности до 98 при температуре от -60 до 60 С- мгновенное включение при возобновлении подачи питающего напряжения- высокий класс защиты (67) за счет заливки компаундом электрической схемы светильника Потребляемая мощность, не более Вт 55 80 110 135 165- возможность установки на подвесах на высоте от 4 до 12 метров. Таким образом, обеспечивается нужная освещенность покрытия- применение в светильниках светодиодов,обладающих встроенной системой шунтирования, а также светоотдачей не менее 130 лм/Вт. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Светильник, включающий корпус со светорассеивающей панелью,светодиоды,установленные на платах, отличающийся тем, что алюминиевая плата со светодиодами закреплена на алюминиевом корпусе, покрыта светорассеивающей панелью из поликарбоната, и соединена с, по меньшей мере, одним источником питания. 2. Светильник по п.1, отличающийся тем, что алюминиевый корпус снабжен анодированным покрытием. 3. Светильник по п.п.1 и 2, отличающийся тем,что алюминиевый корпус закреплен на металлической трубе посредством болтовых креплений. 4. Светильник по п.п.1, 2 и 3, отличающийся тем, что алюминиевый корпус снабжен ребрами для охлаждения светодиодов. 5. Светильник по п.1, отличающийся тем, что в качестве поликарбоната использован поликарбонат с коэффициентом светопропускания не менее 92. 6. Светильник по п.1, отличающийся тем, что дополнительно снабжен встроенным корректором мощности со значениемне менее 0,98.
