Корпус для светильника и светильник

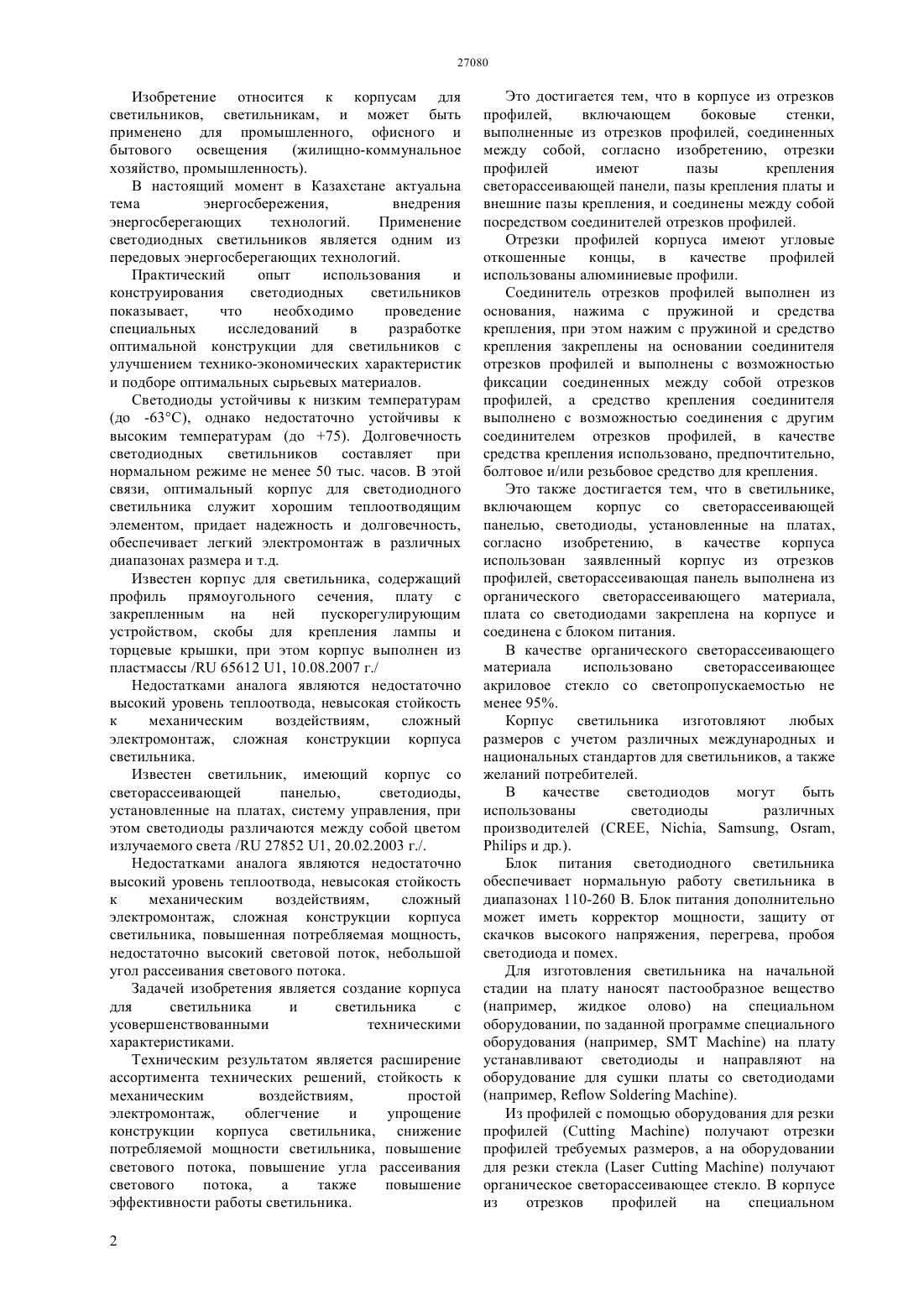

(51) 21 8/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ светового потока, повышение угла рассеивания светового потока,а также повышение эффективности работы светильника. Это достигается тем, что корпус из отрезков профилей,включающий боковые стенки,выполненные из отрезков профилей, и соединенные посредством крепления отрезков профилей,согласно изобретению, отрезки профилей имеют пазы крепления лицевой поверхности светильника,пазы крепления задней поверхности светильника и внешние пазы крепления, соединены между собой посредством заявленного крепления отрезков профилей и закреплены на задней стенке. Это также достигается тем, что в светильнике,включающем корпус со светорассеивающей панелью, светодиоды, установленные на платах,согласно изобретению, в качестве корпуса использован заявленный корпус из отрезков профилей, светорассеивающая панель выполнена из органического светорассеивающего материала,плата со светодиодами закреплена на корпусе и соединена с блоком питания.(74) Дюсенов Еркебулан Рамазанович Тусупова Меруерт Кырыкбаевна(54) КОРПУС ДЛЯ СВЕТИЛЬНИКА И СВЕТИЛЬНИК(57) Изобретение относится к корпусам для светильников, светильникам, и может быть применено для промышленного, офисного и бытового освещения(жилищно-коммунальное хозяйство, промышленность). Техническим результатом является расширение ассортимента технических решений, стойкость к механическим воздействиям,простой электромонтаж,облегчение и упрощение конструкции корпуса светильника, снижение потребляемой мощности светильника, повышение Изобретение относится к корпусам для светильников, светильникам, и может быть применено для промышленного, офисного и бытового освещения(жилищно-коммунальное хозяйство, промышленность). В настоящий момент в Казахстане актуальна тема энергосбережения,внедрения энергосберегающих технологий. Применение светодиодных светильников является одним из передовых энергосберегающих технологий. Практический опыт использования и конструирования светодиодных светильников показывает,что необходимо проведение специальных исследований в разработке оптимальной конструкции для светильников с улучшением технико-экономических характеристик и подборе оптимальных сырьевых материалов. Светодиоды устойчивы к низким температурам(до -63 С), однако недостаточно устойчивы к высоким температурам (до 75). Долговечность светодиодных светильников составляет при нормальном режиме не менее 50 тыс. часов. В этой связи, оптимальный корпус для светодиодного светильника служит хорошим теплоотводящим элементом, придает надежность и долговечность,обеспечивает легкий электромонтаж в различных диапазонах размера и т.д. Известен корпус для светильника, содержащий профиль прямоугольного сечения, плату с закрепленным на ней пускорегулирующим устройством, скобы для крепления лампы и торцевые крышки, при этом корпус выполнен из пластмассы / 65612 1, 10.08.2007 г./ Недостатками аналога являются недостаточно высокий уровень теплоотвода, невысокая стойкость к механическим воздействиям,сложный электромонтаж, сложная конструкции корпуса светильника. Известен светильник, имеющий корпус со светорассеивающей панелью,светодиоды,установленные на платах, систему управления, при этом светодиоды различаются между собой цветом излучаемого света / 27852 1, 20.02.2003 г./. Недостатками аналога являются недостаточно высокий уровень теплоотвода, невысокая стойкость к механическим воздействиям,сложный электромонтаж, сложная конструкции корпуса светильника, повышенная потребляемая мощность,недостаточно высокий световой поток, небольшой угол рассеивания светового потока. Задачей изобретения является создание корпуса для светильника и светильника с усовершенствованными техническими характеристиками. Техническим результатом является расширение ассортимента технических решений, стойкость к механическим воздействиям,простой электромонтаж,облегчение и упрощение конструкции корпуса светильника, снижение потребляемой мощности светильника, повышение светового потока, повышение угла рассеивания светового потока,а также повышение эффективности работы светильника. 2 Это достигается тем, что в корпусе из отрезков профилей,включающем боковые стенки,выполненные из отрезков профилей, соединенных между собой, согласно изобретению, отрезки профилей имеют пазы крепления светорассеивающей панели, пазы крепления платы и внешние пазы крепления, и соединены между собой посредством соединителей отрезков профилей. Отрезки профилей корпуса имеют угловые откошенные концы,в качестве профилей использованы алюминиевые профили. Соединитель отрезков профилей выполнен из основания, нажима с пружиной и средства крепления, при этом нажим с пружиной и средство крепления закреплены на основании соединителя отрезков профилей и выполнены с возможностью фиксации соединенных между собой отрезков профилей, а средство крепления соединителя выполнено с возможностью соединения с другим соединителем отрезков профилей, в качестве средства крепления использовано, предпочтительно,болтовое и/или резьбовое средство для крепления. Это также достигается тем, что в светильнике,включающем корпус со светорассеивающей панелью, светодиоды, установленные на платах,согласно изобретению, в качестве корпуса использован заявленный корпус из отрезков профилей, светорассеивающая панель выполнена из органического светорассеивающего материала,плата со светодиодами закреплена на корпусе и соединена с блоком питания. В качестве органического светорассеивающего материала использовано светорассеивающее акриловое стекло со светопропускаемостью не менее 95. Корпус светильника изготовляют любых размеров с учетом различных международных и национальных стандартов для светильников, а также желаний потребителей. В качестве светодиодов могут быть использованы светодиоды различных производителей (, , , , и др.). Блок питания светодиодного светильника обеспечивает нормальную работу светильника в диапазонах 110-260 В. Блок питания дополнительно может иметь корректор мощности, защиту от скачков высокого напряжения, перегрева, пробоя светодиода и помех. Для изготовления светильника на начальной стадии на плату наносят пастообразное вещество(например, жидкое олово) на специальном оборудовании, по заданной программе специального оборудования (например,) на плату устанавливают светодиоды и направляют на оборудование для сушки платы со светодиодами(например,). Из профилей с помощью оборудования для резки профилей ( ) получают отрезки профилей требуемых размеров, а на оборудовании для резки стекла получают органическое светорассеивающее стекло. В корпусе из отрезков профилей на специальном) проделывают отверстия для крепления платы и органического светорассеивающего материала. Настоящее изобретение поясняется конкретным чертежом, который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. На фиг.1 изображен откошенной конец отрезка профилей. На фиг.2 изображен соединитель отрезков профилей. На фиг.3 изображен схема соединения отрезков профилей (правый нижний угол светильника). На фиг.4 изображен светильник прямоугольный подвесной. Корпус из отрезков профилей включает боковые стенки, выполненные из отрезков профилей (1),соединенных между собой, при этом отрезки профилей(1) имеют пазы крепления светорассеивающей панели (2), пазы крепления платы (3) и внешние пазы крепления (4), и соединены между собой посредством соединителей отрезков профилей. Отрезки профилей (1) корпуса имеют угловые откошенные концы,в качестве профилей использованы алюминиевые профили. Соединитель отрезков профилей выполнен из основания (5), нажима (6) с пружиной (7) и средства крепления (8), при этом нажим (6) с пружиной (7) и средство крепления (8) закреплены на основании (5) соединителя отрезков профилей и выполнены с возможностью фиксации соединенных между собой отрезков профилей (1), а средство крепления (8) соединителя выполнено с возможностью соединения с другим соединителем отрезков профилей, в качестве средства крепления (8) использовано, предпочтительно, болтовое и/или резьбовое средство для крепления. Светильник включает корпус(1) со светорассеивающей панелью (9), светодиоды (10),установленные на платах, согласно изобретению, в качестве корпуса (1) использован заявленный корпус из отрезков профилей, светорассеивающая панель(9) выполнена из органического светорассеивающего материала,плата со светодиодами (10) закреплена на корпусе (1) и соединена с блоком питания (не показан на фиг.4). Светодиоды (10) расположены на плате в количестве 8 рядов по 15 светодиодов в каждом ряду. В зависимости от уровня мощности светильника возможно наличие большего количества рядов со светодиодами или большего количества светодиодов в одном ряду. Светодиоды(10) расположены с промежутками между собой. В качестве органического светорассеивающего материала использовано светорассеивающее акриловое стекло со светопропускаемостью не менее 95. Изобретение осуществляется следующим образом. Настоящее изобретение поясняется конкретным примером, который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. К блоку питания подают переменный ток(постоянный ток), который направляется к плате со светодиодами,мощность подаваемого тока стабилизируется, контролируется и управляется блоком питания. В зависимости от вида используемых светодиодов свет может быть различной интенсивности и цветовой гаммы. Корпус светильника, состоящий из отрезков алюминиевых профилей, служит для отвода тепла светодиодов, при этом с помощью закрепленного на корпусе органического светорассеивающего стекла достигается подача максимального направленного светового потока. Преимуществами заявленного изобретения по сравнению с аналогами китайского и российского производства являются- снижение потребляемой мощности до 37-39 Вт- повышение светового потока до 3400-3500 Лм- увеличение угла рассеивания до 120 градусов- повышение срока службы беспрерывной работы до 5 лет. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Корпус из отрезков профилей, включающий боковые стенки, выполненные из отрезков профилей,соединенных между собой,отличающийся тем, что отрезки профилей имеют пазы крепления светорассеивающей панели, пазы крепления платы и внешние пазы крепления, и соединены между собой посредством соединителей отрезков профилей. 2. Корпус по п.1, отличающийся тем, что отрезки профилей имеют угловые откошенные концы. 3. Корпус по п.п.1 и 2, отличающийся тем, что в качестве профилей использованы алюминиевые профили. 4. Корпус по п.1, отличающийся тем, что соединитель отрезков профилей выполнен из основания, нажима с пружиной и средства крепления. 5. Корпус по п.п.1 и 4, отличающийся тем, что нажим с пружиной и средство крепления закреплены на основании соединителя отрезков профилей. 6. Корпус по пп.1, 4 и 5, отличающийся тем, что нажим с пружиной выполнены с возможностью фиксации соединенных между собой отрезков профилей. 7. Корпус по п.п.1, 4 и 5, отличающийся тем,что средство крепления соединителя выполнено с возможностью соединения с другим соединителем отрезков профилей. 8. Корпус по п.п.1, 4, 5 и 7, отличающийся тем,что в качестве средства крепления использовано,предпочтительно, болтовое средство крепления. 9. Корпус по п.п.1, 4, 5 и 7, отличающийся тем,что в качестве средства крепления использовано,предпочтительно,резьбовое средство для крепления. 10. Светильник, включающий корпус со светорассеивающей панелью,светодиоды, 4 установленные на платах, отличающийся тем, что в качестве корпуса использован корпус из отрезков профилей по п.1, светорассеивающая панель выполнена из органического светорассеивающего материала, плата со светодиодами закреплена на корпусе и соединена с блоком питания. 11. Светильник по п.10, отличающийся тем, что в качестве органического светорассеивающего материала использовано светорассеивающее акриловое стекло со светопропускаемостью не менее 95.
