Гелиоконцентратор

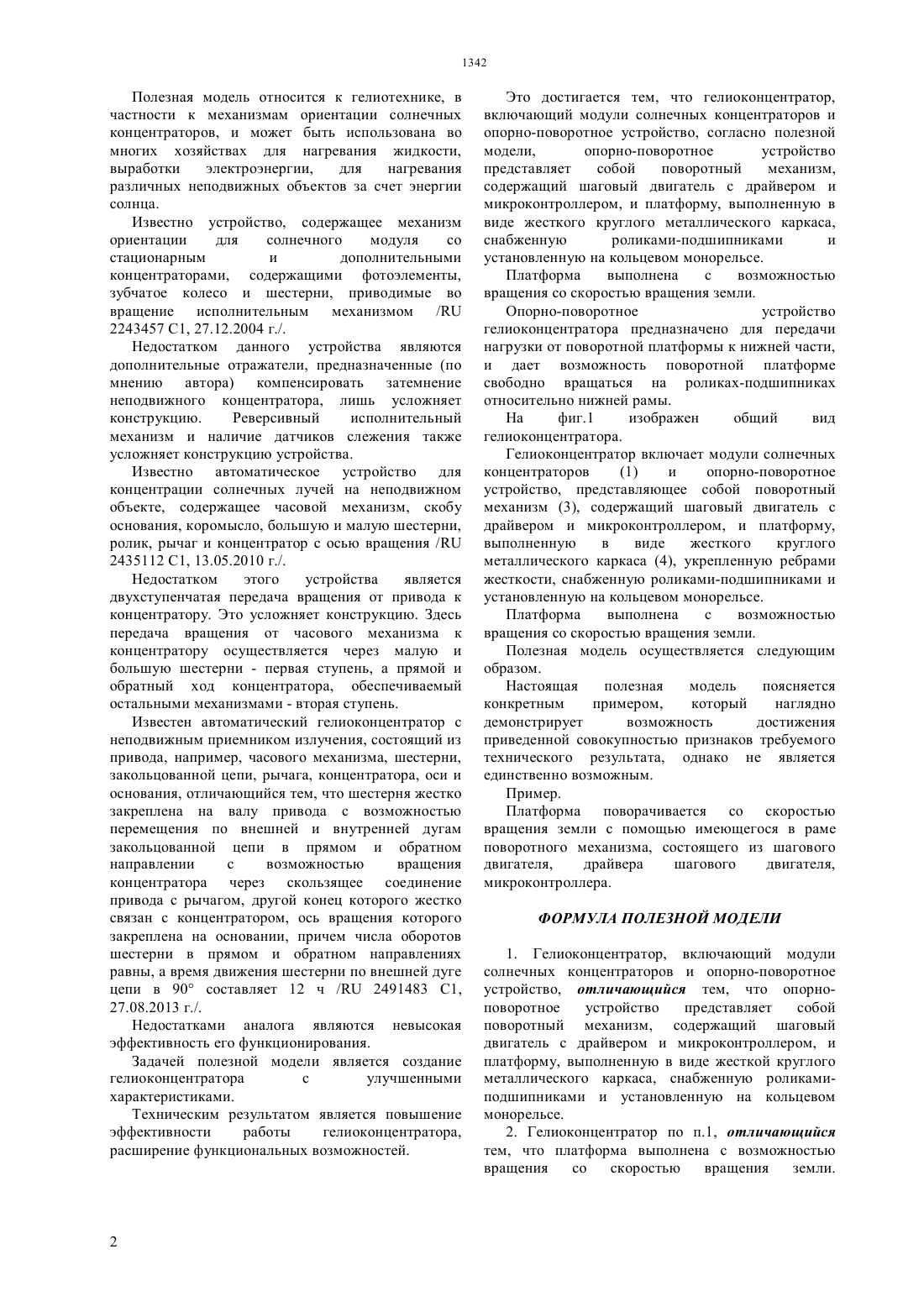

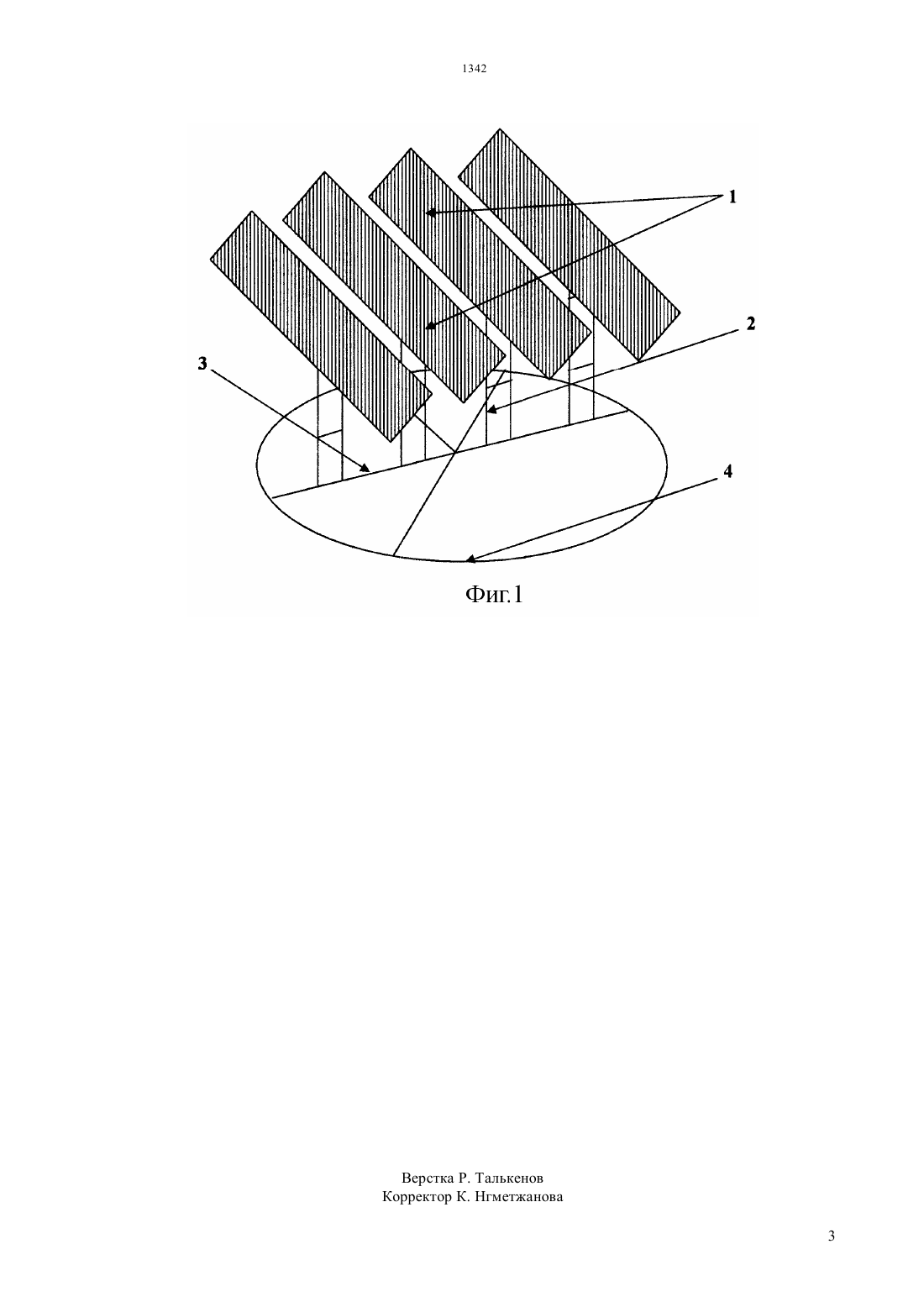

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Техническим результатом является повышение эффективности работы гелиоконцентратора,расширение функциональных возможностей. Это достигается тем, что гелиоконцентратор,включающий модули солнечных концентраторов и опорно-поворотное устройство, согласно полезной модели,опорно-поворотное устройство представляет собой поворотный механизм,содержащий шаговый двигатель с драйвером и микроконтроллером, и платформу, выполненную в виде жесткого круглого металлического каркаса,снабженную роликами-подшипниками и установленную на кольцевом монорельсе.(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(57) Полезная модель относится к гелиотехнике, в частности к механизмам ориентации солнечных концентраторов, и может быть использована во многих хозяйствах для нагревания жидкости,выработки электроэнергии,для нагревания различных неподвижных объектов за счет энергии солнца. Полезная модель относится к гелиотехнике, в частности к механизмам ориентации солнечных концентраторов, и может быть использована во многих хозяйствах для нагревания жидкости,выработки электроэнергии,для нагревания различных неподвижных объектов за счет энергии солнца. Известно устройство, содержащее механизм ориентации для солнечного модуля со стационарным и дополнительными концентраторами, содержащими фотоэлементы,зубчатое колесо и шестерни, приводимые во вращение исполнительным механизмом / 2243457 С 1, 27.12.2004 г./. Недостатком данного устройства являются дополнительные отражатели, предназначенные (по мнению автора) компенсировать затемнение неподвижного концентратора, лишь усложняет конструкцию. Реверсивный исполнительный механизм и наличие датчиков слежения также усложняет конструкцию устройства. Известно автоматическое устройство для концентрации солнечных лучей на неподвижном объекте, содержащее часовой механизм, скобу основания, коромысло, большую и малую шестерни,ролик, рычаг и концентратор с осью вращения / 2435112 С 1, 13.05.2010 г./. Недостатком этого устройства является двухступенчатая передача вращения от привода к концентратору. Это усложняет конструкцию. Здесь передача вращения от часового механизма к концентратору осуществляется через малую и большую шестерни - первая ступень, а прямой и обратный ход концентратора, обеспечиваемый остальными механизмами - вторая ступень. Известен автоматический гелиоконцентратор с неподвижным приемником излучения, состоящий из привода, например, часового механизма, шестерни,закольцованной цепи, рычага, концентратора, оси и основания, отличающийся тем, что шестерня жестко закреплена на валу привода с возможностью перемещения по внешней и внутренней дугам закольцованной цепи в прямом и обратном направлении с возможностью вращения концентратора через скользящее соединение привода с рычагом, другой конец которого жестко связан с концентратором, ось вращения которого закреплена на основании, причем числа оборотов шестерни в прямом и обратном направлениях равны, а время движения шестерни по внешней дуге цепи в 90 составляет 12 ч / 2491483 С 1,27.08.2013 г./. Недостатками аналога являются невысокая эффективность его функционирования. Задачей полезной модели является создание гелиоконцентратора с улучшенными характеристиками. Техническим результатом является повышение эффективности работы гелиоконцентратора,расширение функциональных возможностей. Это достигается тем, что гелиоконцентратор,включающий модули солнечных концентраторов и опорно-поворотное устройство, согласно полезной модели,опорно-поворотное устройство представляет собой поворотный механизм,содержащий шаговый двигатель с драйвером и микроконтроллером, и платформу, выполненную в виде жесткого круглого металлического каркаса,снабженную роликами-подшипниками и установленную на кольцевом монорельсе. Платформа выполнена с возможностью вращения со скоростью вращения земли. Опорно-поворотное устройство гелиоконцентратора предназначено для передачи нагрузки от поворотной платформы к нижней части,и дает возможность поворотной платформе свободно вращаться на роликах-подшипниках относительно нижней рамы. На фиг.1 изображен общий вид гелиоконцентратора. Гелиоконцентратор включает модули солнечных концентраторов(1) и опорно-поворотное устройство, представляющее собой поворотный механизм (3), содержащий шаговый двигатель с драйвером и микроконтроллером, и платформу,выполненную в виде жесткого круглого металлического каркаса (4), укрепленную ребрами жесткости, снабженную роликами-подшипниками и установленную на кольцевом монорельсе. Платформа выполнена с возможностью вращения со скоростью вращения земли. Полезная модель осуществляется следующим образом. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрирует возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не является единственно возможным. Пример. Платформа поворачивается со скоростью вращения земли с помощью имеющегося в раме поворотного механизма, состоящего из шагового двигателя,драйвера шагового двигателя,микроконтроллера. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Гелиоконцентратор, включающий модули солнечных концентраторов и опорно-поворотное устройство, отличающийся тем, что опорноповоротное устройство представляет собой поворотный механизм, содержащий шаговый двигатель с драйвером и микроконтроллером, и платформу, выполненную в виде жесткой круглого металлического каркаса, снабженную роликамиподшипниками и установленную на кольцевом монорельсе. 2. Гелиоконцентратор по п.1, отличающийся тем, что платформа выполнена с возможностью вращения со скоростью вращения земли.
