Устройство для разделения материалов по плотности

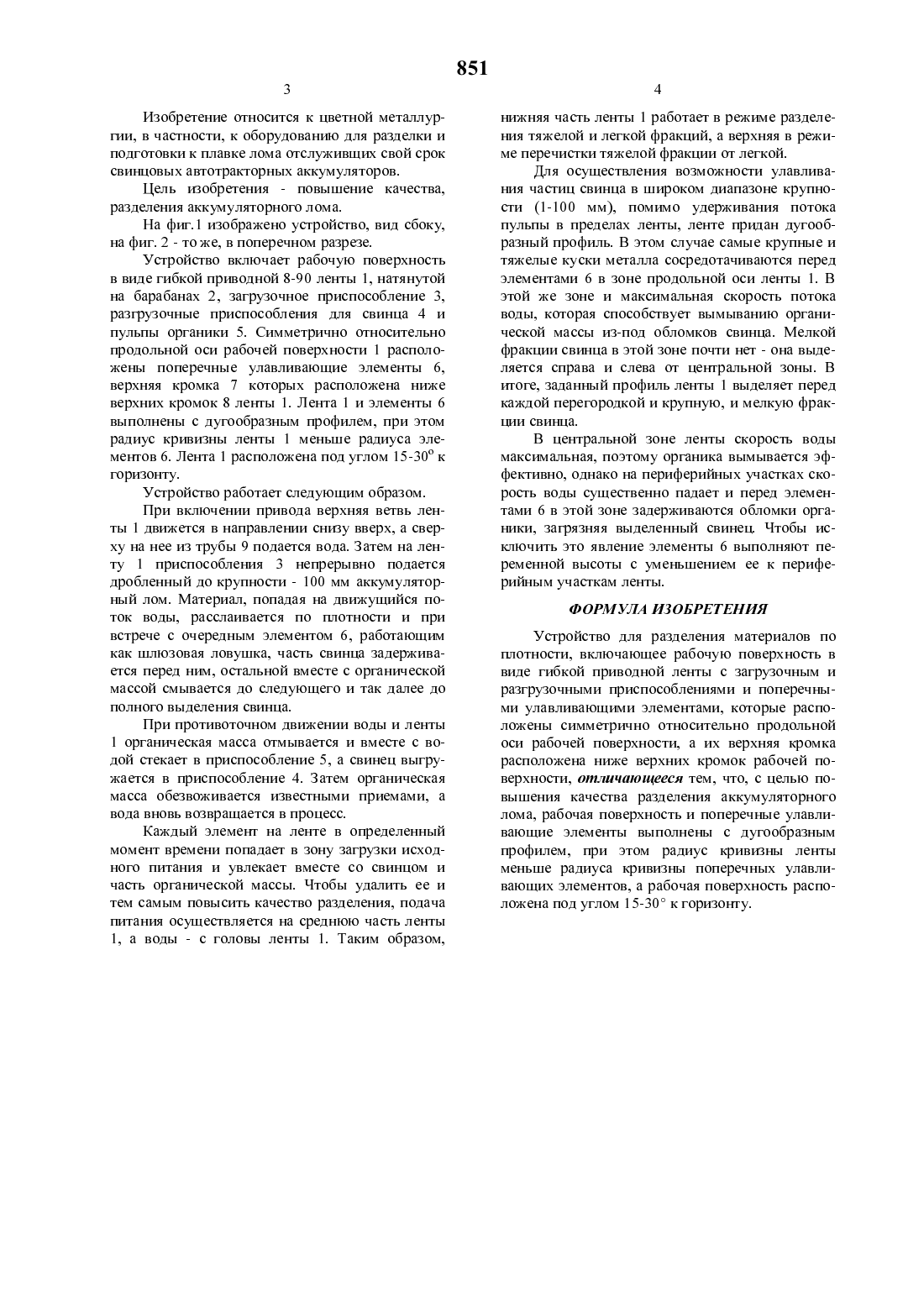

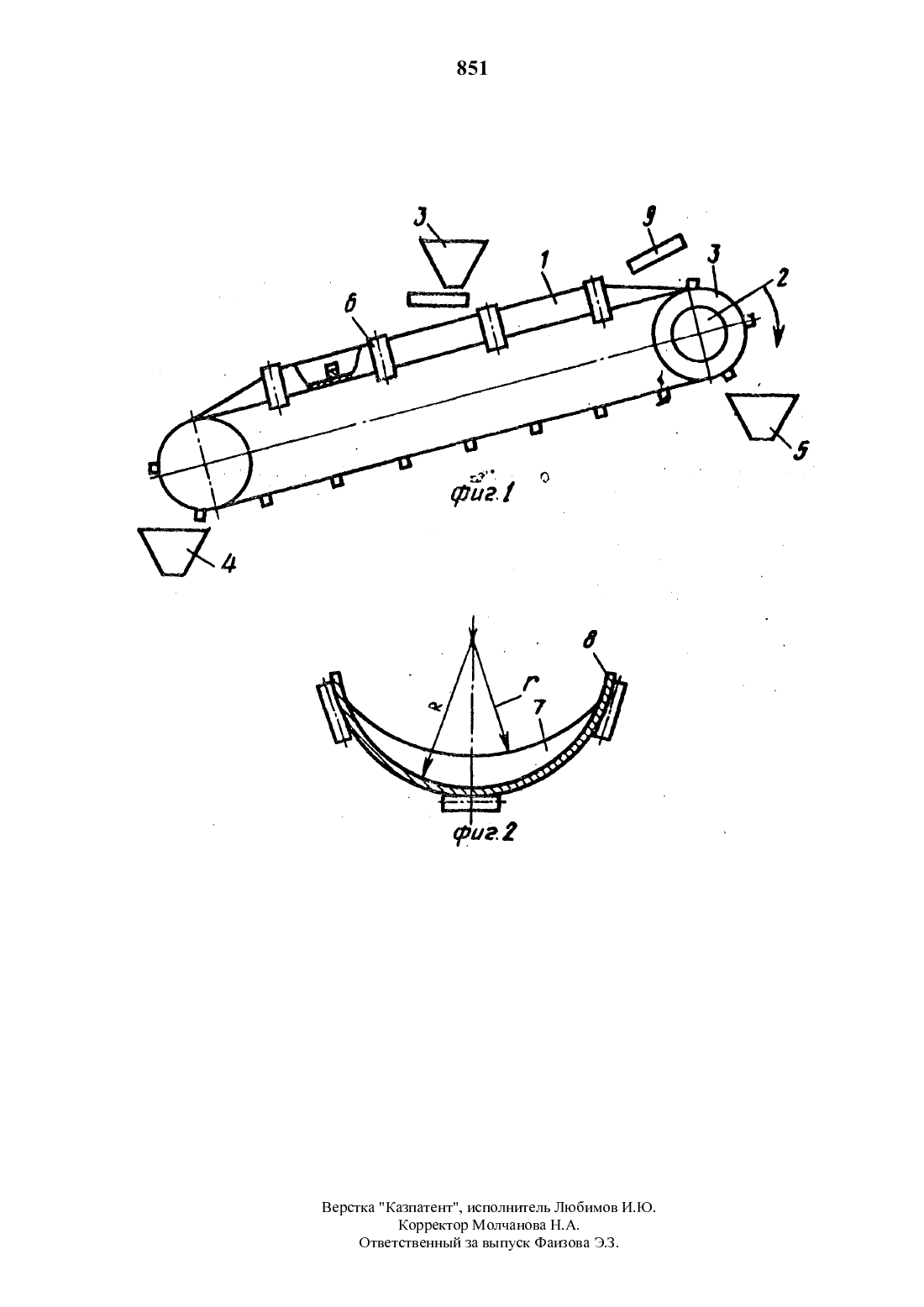

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Восточный научно-исследовательский горно-металлургическнй институт цветных металлов ВНИИцветмет(56) Авторское свидетельство СССР Не 153885,кл. В 03 В 5/70, 1962 Справочник по обогащению. Основные процессы. М. Недра, 1983, с. 110, рис. 163(54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ МАТЕРИАЛОВ ПО ПЛОТНОСТИ(57) Изобретение относится к цветной металлур гии, в частности, к оборудованию для разделки иподготовки к плавке лома свинцовых аккумуля торов. Цель - повышение качества разделенияаккумуляторного лона. Для этого рабочая поверхность (РП) устройства в виде бесконечной гибкой ленты 1 охватывает приводной и натяжной барабаны 2. Установлена РП под углом 1530 и имеет дугообразный профиль. На РП симметрично относительно продольной оси РП расположены улавливающие элементы (УЭ) 6 с дугообразным профилем и с высотой, уменьшаюшейся от середины РП к ее краям. Отношение радиуса кривизны РП к радиусу кривизны верха УЭ 6 находится в пределах 0,3-0,5. Верхняя кромка УЭ 6 расположена ниже верхних кромок РП. Над серединой РП расположено загрузочное приспособление 3. Над верхней частью РП находится труба 9 подачи воды. При работе устройства РП движется в направлении снизу вверх. Свинцовый лом выносится УЭ 6 в разгрузочное приспособление 4, а ограничение примеси сносятся вниз в разгрузочное приспособление.Изобретение Относится к цветной металлургии, в частности, к оборудованию для разделки и подготовки к плавке лома отслуживших свой срок свинцовых автотракторных аккумуляторов.Устройство включает рабочую поверхность в виде гибкой приводной 8-90 ленты 1, натянутой на барабанах 2, загрузочное приспособление 3,разгрузочные приспособления для свинца 4 и пульпы органики 5. Симметрично относительно продольной оси рабочей поверхности 1 расположены поперечные улавливающие элементы 6,верхняя кромка 7 которых расположена ниже верхних кромок 8 ленты 1. Лента 1 и элементы 6 выполнены с дугообразным профилем, при этом радиус кривизны ленты 1 меньше радиуса элементов 6. Лента 1 расположена под углом 15-30 к горизонту.Устройство работает следуюшим образом.При включении привода верхняя ветвь ленты 1 движется в направлении снизу вверх, а сверху на нее из трубы 9 подается вода. Затем на ленту 1 приспособления 3 непрерывно подается дробленный до крупности - 100 мм аккумуляторный лом. Материал, попадая на движушийся поток воды, расслаивается по плотности и при встрече с очередным элементом 6, работаюшим как шлюзовая ловушка, часть свинца задерживается перед ним, остальной вместе с органической массой смывается до следуюшего и так далее до полного выделения свинца.При противоточном движении воды и ленты 1 органическая масса отмывается и вместе с водой стекает в приспособление 5, а свинец выгружается в приспособление 4. Затем органическая масса обезвоживается известными приемами, а вода вновь возврашается в процесс.Каждый элемент на ленте в определенный момент времени попадает в зону загрузки исходного питания и увлекает вместе со свинцом и часть органической массы. Чтобы удалить ее и тем самым повысить качество разделения, подача питания осушествляется на среднюю часть ленты 1, а воды - с головы ленты 1. Таким образом, 851нижняя часть ленты 1 работает в режиме разделения тяжелой и легкой фракций, а верхняя в режиме перечистки тяжелой фракции от легкой.Для осушествления возможности улавливания частиц свинца в широком диапазоне крупности (1-100 мм), помимо удерживания потока пульпы в пределах ленты, ленте придан дугообразный профиль. В этом случае самые крупные и тяжелые куски металла сосредотачиваются перед элементами 6 в зоне продольной оси ленты 1. В этой же зоне и максимальная скорость потока воды, которая способствует вымыванию органической массы из-под обломков свинца. Мелкой фракции свинца в этой зоне почти нет - она выделяется справа и слева от центральной зоны. В итоге, заданный профиль ленты 1 выделяет перед каждой перегородкой и крупную, и мелкую фракции свинца.В центральной зоне ленты скорость воды максимальная, поэтому органика вымывается эффективно, однако на периферийных участках скорость воды сушественно падает и перед элементами 6 в этой зоне задерживаются обломки органики, загрязняя выделенный свинец. Чтобы исключить это явление элементы 6 выполняют переменной высоты с уменьшением ее к периферийным участкам ленты.Устройство для разделения материалов по плотности, включаюшее рабочую поверхность в виде гибкой приводной ленты с загрузочным и разгрузочными приспособлениями и поперечными улавливаюшими элементами, которые расположены симметрично относительно продольной оси рабочей поверхности, а их верхняя кромка расположена ниже верхних кромок рабочей поверхности, отличающееся тем, что, с целью повышения качества разделения аккумуляторного лома, рабочая поверхность и поперечные улавливаюшие элементы выполнены с дугообразным профилем, при этом радиус кривизны ленты меньше радиуса кривизны поперечных улавливаюших элементов, а рабочая поверхность расположена под углом 15-30 к горизонту.Верстка Ка 3 патент, исполнитель Любимов И.Ю. Корректор Молчанова Н.А. Ответственный за выпуск Фаизова Э.3.
