Устройство для обработки почвы и посева риса

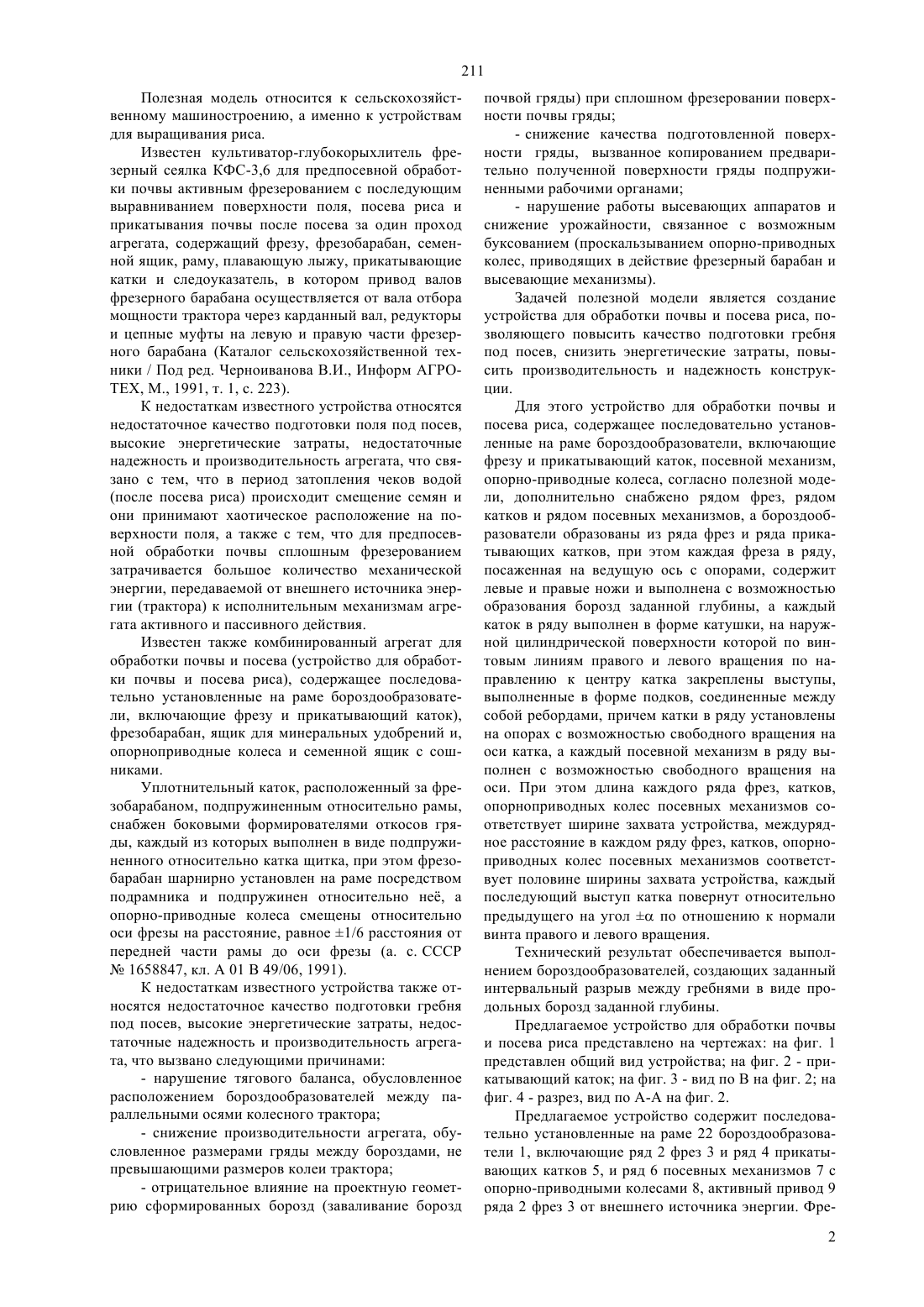

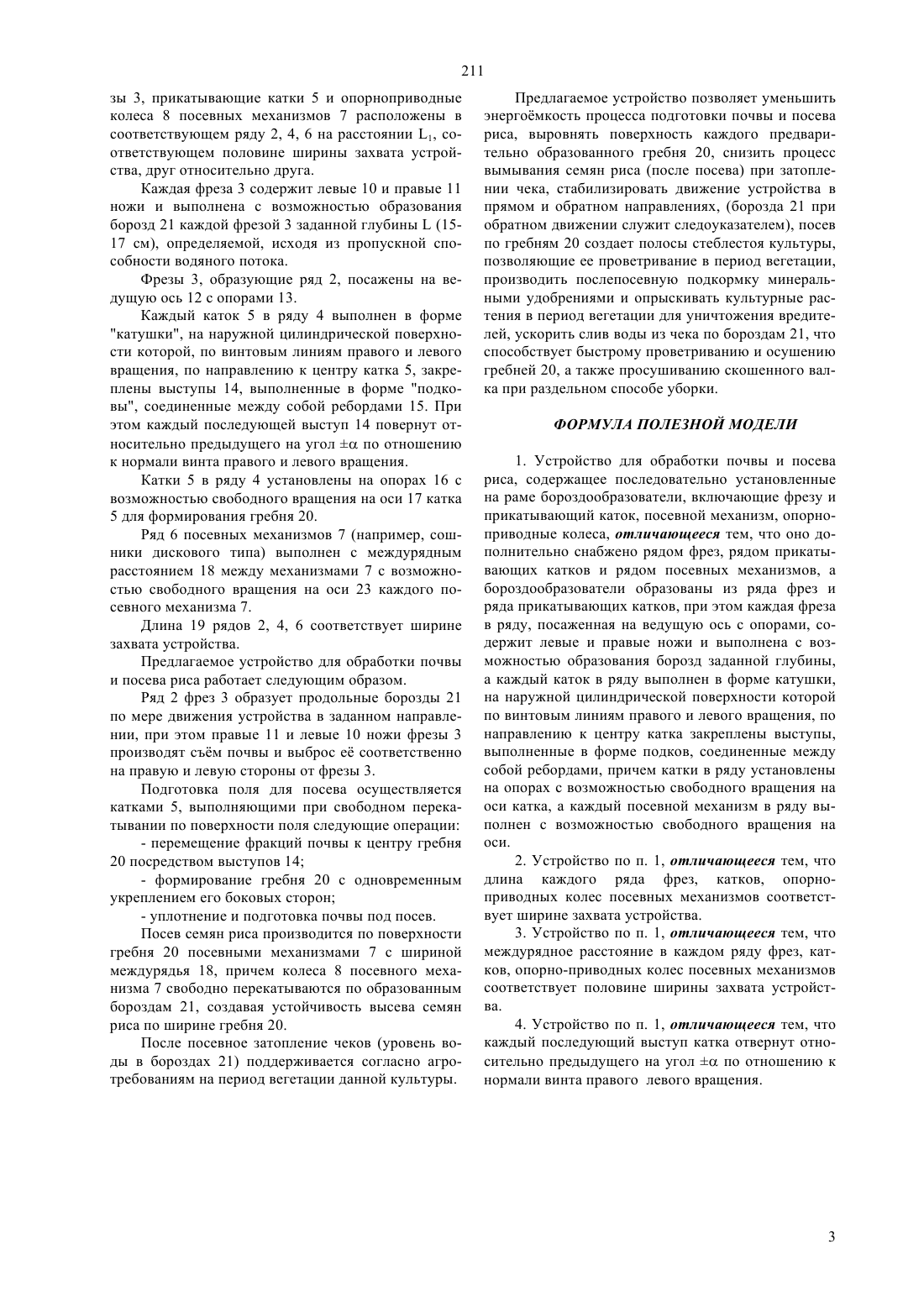

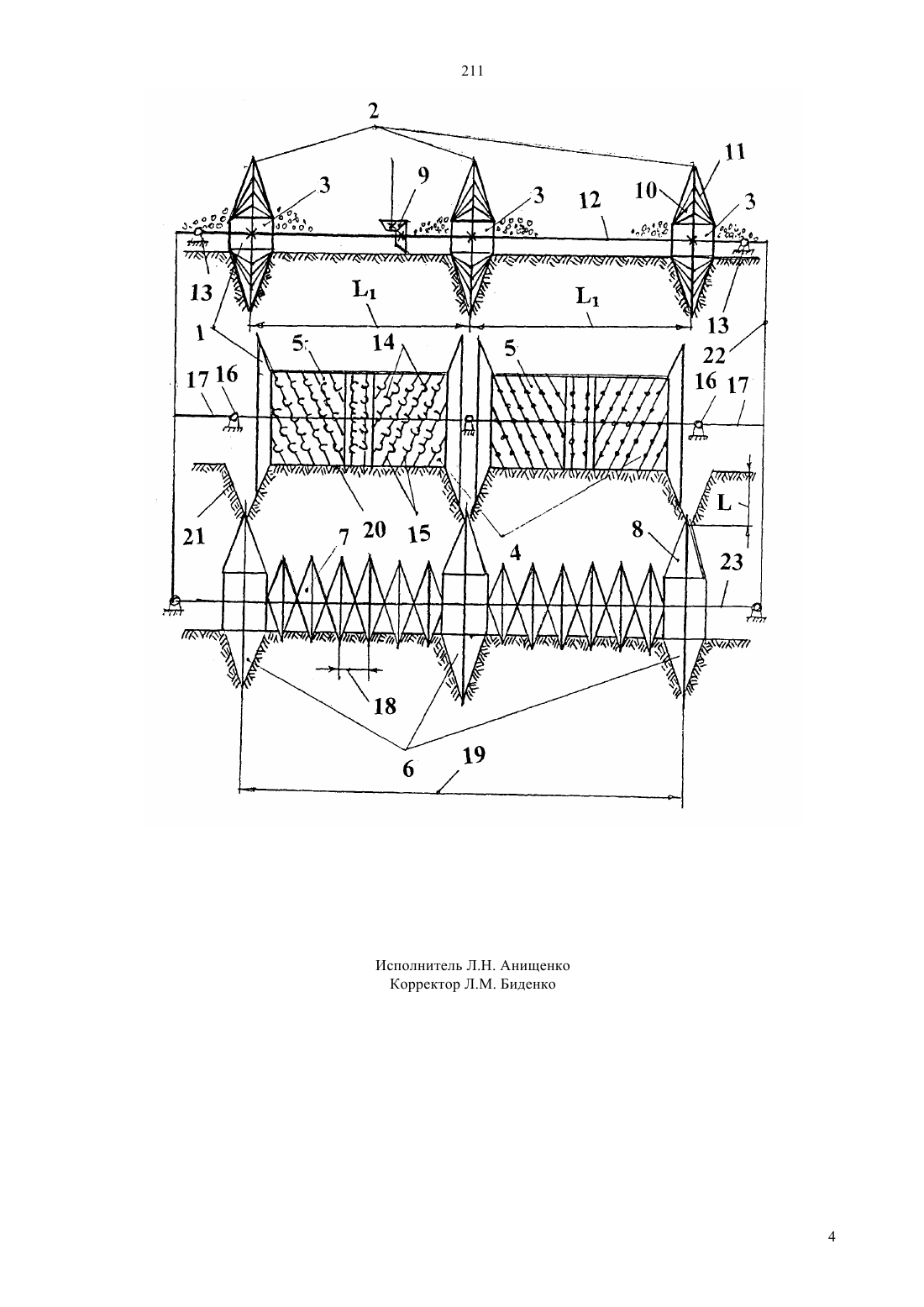

(51)7 01 49/06, 01 16/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(72) Никитин Валентин Степанович Байжуманов Сапаркан Байжуманов Аскар Сапарканович Сейтменбетов Тынысбек Сагиндыкович(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПОЧВЫ И ПОСЕВА РИСА(57) Полезная модель относится к сельскохозяйственному машиностроению, а именно к устройствам для выращивания риса. Техническим результатом полезной модели является повышение качества подготовки гребня под посев, снижение энергетических затрат, повышение производительности и надежности конструкции. Это достигается тем, что устройство для обработки почвы и посева риса, содержащее последовательно установленные на раме бороздообразователи, включающие фрезу и прикатывающий каток,посевной механизм, опорно-приводные колеса, согласно полезной модели, дополнительно снабжено рядом фрез, рядом катков и рядом посевных механизмов, а бороздообразователи образованы из ряда фрез и ряда прикатывающих катков, при этом каждая фреза в ряду, посаженная на ведущую ось с опорами, содержит левые и правые ножи и выполнена с возможностью образования борозд заданной глубины, а каждый каток в ряду выполнен в форме катушки, на наружной цилиндрической поверхности которой по винтовым линиям правого и левого вращения по направлению к центру катка закреплены выступы, выполненные в форме подков , соединенные между собой ребордами , причем катки в ряду установлены на опорах с возможностью свободного вращения на оси катка, а каждый посевной механизм в ряду выполнен с возможностью свободного вращения на оси. При этом длина каждого ряда фрез, катков, опорноприводных колес посевных механизмов соответствует ширине захвата устройства, междурядное расстояние в каждом ряду фрез,катков, опорноприводных колес посевных механизмов соответствует половине ширины захвата устройства, каждый последующий выступ катка повернут относительно предыдущего на уголпо отношению к нормали винта правого и левого вращения. 211 Полезная модель относится к сельскохозяйственному машиностроению, а именно к устройствам для выращивания риса. Известен культиватор-глубокорыхлитель фрезерный сеялка КФС-3,6 для предпосевной обработки почвы активным фрезерованием с последующим выравниванием поверхности поля, посева риса и прикатывания почвы после посева за один проход агрегата, содержащий фрезу, фрезобарабан, семенной ящик, раму, плавающую лыжу, прикатывающие катки и следоуказатель, в котором привод валов фрезерного барабана осуществляется от вала отбора мощности трактора через карданный вал, редукторы и цепные муфты на левую и правую части фрезерного барабана (Каталог сельскохозяйственной техники / Под ред. Черноиванова В.И., Информ АГРОТЕХ, М., 1991, т. 1, с. 223). К недостаткам известного устройства относятся недостаточное качество подготовки поля под посев,высокие энергетические затраты, недостаточные надежность и производительность агрегата, что связано с тем, что в период затопления чеков водой(после посева риса) происходит смещение семян и они принимают хаотическое расположение на поверхности поля, а также с тем, что для предпосевной обработки почвы сплошным фрезерованием затрачивается большое количество механической энергии, передаваемой от внешнего источника энергии (трактора) к исполнительным механизмам агрегата активного и пассивного действия. Известен также комбинированный агрегат для обработки почвы и посева (устройство для обработки почвы и посева риса), содержащее последовательно установленные на раме бороздообразователи, включающие фрезу и прикатывающий каток),фрезобарабан, ящик для минеральных удобрений и,опорноприводные колеса и семенной ящик с сошниками. Уплотнительный каток, расположенный за фрезобарабаном, подпружиненным относительно рамы,снабжен боковыми формирователями откосов гряды, каждый из которых выполнен в виде подпружиненного относительно катка щитка, при этом фрезобарабан шарнирно установлен на раме посредством подрамника и подпружинен относительно не, а опорно-приводные колеса смещены относительно оси фрезы на расстояние, равное 1/6 расстояния от передней части рамы до оси фрезы (а. с. СССР 1658847, кл. А 01 В 49/06, 1991). К недостаткам известного устройства также относятся недостаточное качество подготовки гребня под посев, высокие энергетические затраты, недостаточные надежность и производительность агрегата, что вызвано следующими причинами- нарушение тягового баланса, обусловленное расположением бороздообразователей между параллельными осями колесного трактора- снижение производительности агрегата, обусловленное размерами гряды между бороздами, не превышающими размеров колеи трактора- отрицательное влияние на проектную геометрию сформированных борозд (заваливание борозд почвой гряды) при сплошном фрезеровании поверхности почвы гряды- снижение качества подготовленной поверхности гряды, вызванное копированием предварительно полученной поверхности гряды подпружиненными рабочими органами- нарушение работы высевающих аппаратов и снижение урожайности, связанное с возможным буксованием (проскальзыванием опорно-приводных колес, приводящих в действие фрезерный барабан и высевающие механизмы). Задачей полезной модели является создание устройства для обработки почвы и посева риса, позволяющего повысить качество подготовки гребня под посев, снизить энергетические затраты, повысить производительность и надежность конструкции. Для этого устройство для обработки почвы и посева риса, содержащее последовательно установленные на раме бороздообразователи, включающие фрезу и прикатывающий каток, посевной механизм,опорно-приводные колеса, согласно полезной модели, дополнительно снабжено рядом фрез, рядом катков и рядом посевных механизмов, а бороздообразователи образованы из ряда фрез и ряда прикатывающих катков, при этом каждая фреза в ряду,посаженная на ведущую ось с опорами, содержит левые и правые ножи и выполнена с возможностью образования борозд заданной глубины, а каждый каток в ряду выполнен в форме катушки, на наружной цилиндрической поверхности которой по винтовым линиям правого и левого вращения по направлению к центру катка закреплены выступы,выполненные в форме подков, соединенные между собой ребордами, причем катки в ряду установлены на опорах с возможностью свободного вращения на оси катка, а каждый посевной механизм в ряду выполнен с возможностью свободного вращения на оси. При этом длина каждого ряда фрез, катков,опорноприводных колес посевных механизмов соответствует ширине захвата устройства, междурядное расстояние в каждом ряду фрез, катков, опорноприводных колес посевных механизмов соответствует половине ширины захвата устройства, каждый последующий выступ катка повернут относительно предыдущего на уголпо отношению к нормали винта правого и левого вращения. Технический результат обеспечивается выполнением бороздообразователей, создающих заданный интервальный разрыв между гребнями в виде продольных борозд заданной глубины. Предлагаемое устройство для обработки почвы и посева риса представлено на чертежах на фиг. 1 представлен общий вид устройства на фиг. 2 - прикатывающий каток на фиг. 3 - вид по В на фиг. 2 на фиг. 4 - разрез, вид по А-А на фиг. 2. Предлагаемое устройство содержит последовательно установленные на раме 22 бороздообразователи 1, включающие ряд 2 фрез 3 и ряд 4 прикатывающих катков 5, и ряд 6 посевных механизмов 7 с опорно-приводными колесами 8, активный привод 9 ряда 2 фрез 3 от внешнего источника энергии. Фре 2 211 зы 3, прикатывающие катки 5 и опорноприводные колеса 8 посевных механизмов 7 расположены в соответствующем ряду 2, 4, 6 на расстоянии 1, соответствующем половине ширины захвата устройства, друг относительно друга. Каждая фреза 3 содержит левые 10 и правые 11 ножи и выполнена с возможностью образования борозд 21 каждой фрезой 3 заданной глубины(1517 см), определяемой, исходя из пропускной способности водяного потока. Фрезы 3, образующие ряд 2, посажены на ведущую ось 12 с опорами 13. Каждый каток 5 в ряду 4 выполнен в форме катушки, на наружной цилиндрической поверхности которой, по винтовым линиям правого и левого вращения, по направлению к центру катка 5, закреплены выступы 14, выполненные в форме подковы, соединенные между собой ребордами 15. При этом каждый последующей выступ 14 повернут относительно предыдущего на уголпо отношению к нормали винта правого и левого вращения. Катки 5 в ряду 4 установлены на опорах 16 с возможностью свободного вращения на оси 17 катка 5 для формирования гребня 20. Ряд 6 посевных механизмов 7 (например, сошники дискового типа) выполнен с междурядным расстоянием 18 между механизмами 7 с возможностью свободного вращения на оси 23 каждого посевного механизма 7. Длина 19 рядов 2, 4, 6 соответствует ширине захвата устройства. Предлагаемое устройство для обработки почвы и посева риса работает следующим образом. Ряд 2 фрез 3 образует продольные борозды 21 по мере движения устройства в заданном направлении, при этом правые 11 и левые 10 ножи фрезы 3 производят съм почвы и выброс е соответственно на правую и левую стороны от фрезы 3. Подготовка поля для посева осуществляется катками 5, выполняющими при свободном перекатывании по поверхности поля следующие операции- перемещение фракций почвы к центру гребня 20 посредством выступов 14- формирование гребня 20 с одновременным укреплением его боковых сторон- уплотнение и подготовка почвы под посев. Посев семян риса производится по поверхности гребня 20 посевными механизмами 7 с шириной междурядья 18, причем колеса 8 посевного механизма 7 свободно перекатываются по образованным бороздам 21, создавая устойчивость высева семян риса по ширине гребня 20. После посевное затопление чеков (уровень воды в бороздах 21) поддерживается согласно агротребованиям на период вегетации данной культуры. Предлагаемое устройство позволяет уменьшить энергомкость процесса подготовки почвы и посева риса, выровнять поверхность каждого предварительно образованного гребня 20, снизить процесс вымывания семян риса (после посева) при затоплении чека, стабилизировать движение устройства в прямом и обратном направлениях, (борозда 21 при обратном движении служит следоуказателем), посев по гребням 20 создает полосы стеблестоя культуры,позволяющие ее проветривание в период вегетации,производить послепосевную подкормку минеральными удобрениями и опрыскивать культурные растения в период вегетации для уничтожения вредителей, ускорить слив воды из чека по бороздам 21, что способствует быстрому проветриванию и осушению гребней 20, а также просушиванию скошенного валка при раздельном способе уборки. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Устройство для обработки почвы и посева риса, содержащее последовательно установленные на раме бороздообразователи, включающие фрезу и прикатывающий каток, посевной механизм, опорноприводные колеса, отличающееся тем, что оно дополнительно снабжено рядом фрез, рядом прикатывающих катков и рядом посевных механизмов, а бороздообразователи образованы из ряда фрез и ряда прикатывающих катков, при этом каждая фреза в ряду, посаженная на ведущую ось с опорами, содержит левые и правые ножи и выполнена с возможностью образования борозд заданной глубины,а каждый каток в ряду выполнен в форме катушки,на наружной цилиндрической поверхности которой по винтовым линиям правого и левого вращения, по направлению к центру катка закреплены выступы,выполненные в форме подков, соединенные между собой ребордами, причем катки в ряду установлены на опорах с возможностью свободного вращения на оси катка, а каждый посевной механизм в ряду выполнен с возможностью свободного вращения на оси. 2. Устройство по п. 1, отличающееся тем, что длина каждого ряда фрез, катков, опорноприводных колес посевных механизмов соответствует ширине захвата устройства. 3. Устройство по п. 1, отличающееся тем, что междурядное расстояние в каждом ряду фрез, катков, опорно-приводных колес посевных механизмов соответствует половине ширины захвата устройства. 4. Устройство по п. 1, отличающееся тем, что каждый последующий выступ катка отвернут относительно предыдущего на уголпо отношению к нормали винта правого левого вращения.
