Силовой объемный привод
Номер патента: 986
Опубликовано: 15.06.1994
Авторы: Аркенов Кайрат Октябрович, Аркенов Октябрь Жакирович
Формула / Реферат
Использование: в машиностроении, в частности в конструкциях силовых объемных приводов. Сущность изобретения: привод состоит из корпуса 1, в котором шарнирно закреплены коленчатые валы 2 с зубчатыми шестернями 3. Шейки валов 2 соединены между собой двусторонними штоками 4 гидроцилиндров 5, которые закреплены подвижно на корпусе 1 посредством осей 6. Выходной вал 7 шарнирно закреплен на корпусе 1. На последнем установлены гидрораспределитель 8 и зубчатая шестерня 9. соединяющая собой все шестерни 3.
Текст

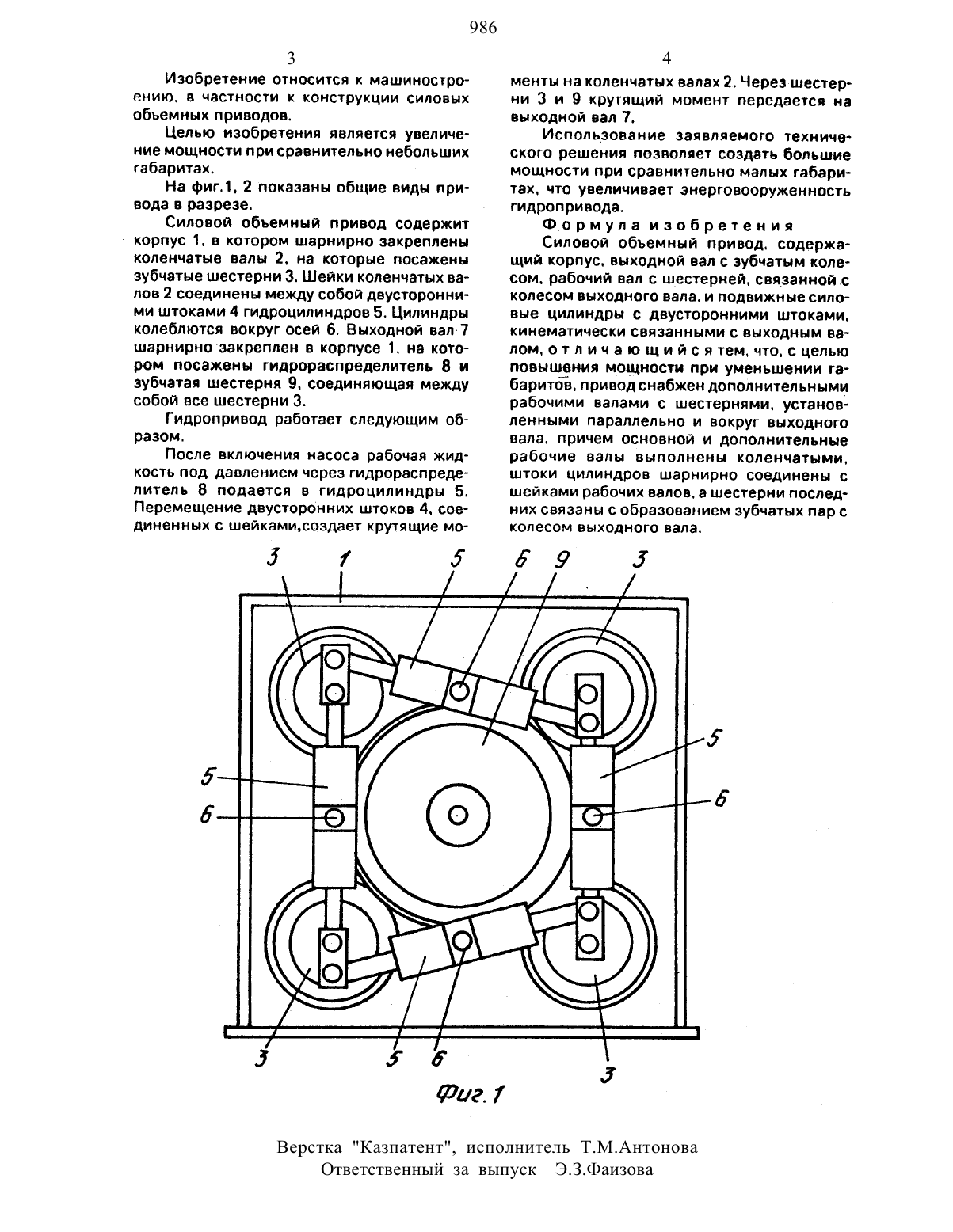

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР М 832108. кл. Р 03 С 1/02. 1978.(57) Использование в машиностроении. в участности в конструкциях силовых объем 2ных приводов. Сущность изобретения привод состоит из корпуса 1. в котором шарнирно закреплены коленчатые валы 2 с зубчатыми шестернями 3. Шейки валов 2 соединены между собой двусторонними штоками 4 гидроцилиндров 5, которые закреплены подвижна на корпусе 1 посредством осей 6. Выходной вал 7 шарнирно закреплен на корпусе 1. На последнем установлены гидрораспределитель 8 и зубчатая шестерня 9. соединяющая собой все шестерни 3. 1 с.п. ф-лы. 2 ил.Изобретение относится к машиностроению. в частности к конструкции силовых объемных приводов.Целью изобретения является увеличение мощности при сравнительно небольших габаритах.На фиг.1. 2 показаны общие виды привода в разрезе.Силовой объемный привод содержитколенчатые валы 2, на которые посажены зубчатые шестерни 3. Шейки коленчатых валов 2 соединены между собой двусторонними штоками 4 гидроцилиндров 5. Цилиндры колеблются вокруг осей б. Выходной вал-7 шарнирноеэакреплен в корпусе 1. на котором посажены гидрораспределитель 8 и зубчатая шестерня 9. соединяющая между собой все шестерни 3.Гидропривод работает следующим образом.После включения насоса рабочая жидкость под давлением через гидрораспределитель 8 подается в гидроцилиндры 5. Перемещение двусторонних штоков 4, соединенных с шейкамщсоздает крутящие мо 7 5менты на коленчатых валах 2. Через шестерни 3 и 9 крутящий момент передается на выходной вал 7.Использование заявляемого технического решения позволяет создать большие мощности при сравнительно малых габаритах. что увеличивает энерговооруженность гидропривода.Силовой объемный привод, содержащий корпус. выходной вал с зубчатым колесом. рабочий вал с шестерней. связанной с колесом ВЫХОДНОГО вала. И подвижные СИЛОвые цилиндры с двусторонними штоками. кинематически связанными с выходным вапом.отличающийсятем.что.сцепью повышения мощности при уменьшении габаритов. привод снабжен дополнительными рабочими валами с шестернями. установЛЗННЫМИ параллельно И вокруг ВЫХОДНОГО вала. причем основной и дополнительные рабочие ВЭПЫ выполнены коленчатыми. ШТОКИ цилиндров шарнирно соединены С шейками рабочих валов. а шестерни последних связаны с образованием зубчатых пар с КОПЗСОМ ВЫХОДНОГО вала.Верстка Казпатент, Исполнитель Т.М.Антонова Ответственный за выпуск Э.З.ФаИ 3 ова
МПК / Метки
МПК: F03C 1/02
Метки: силовой, привод, объемный
