Запорно-пломбировочное устройство

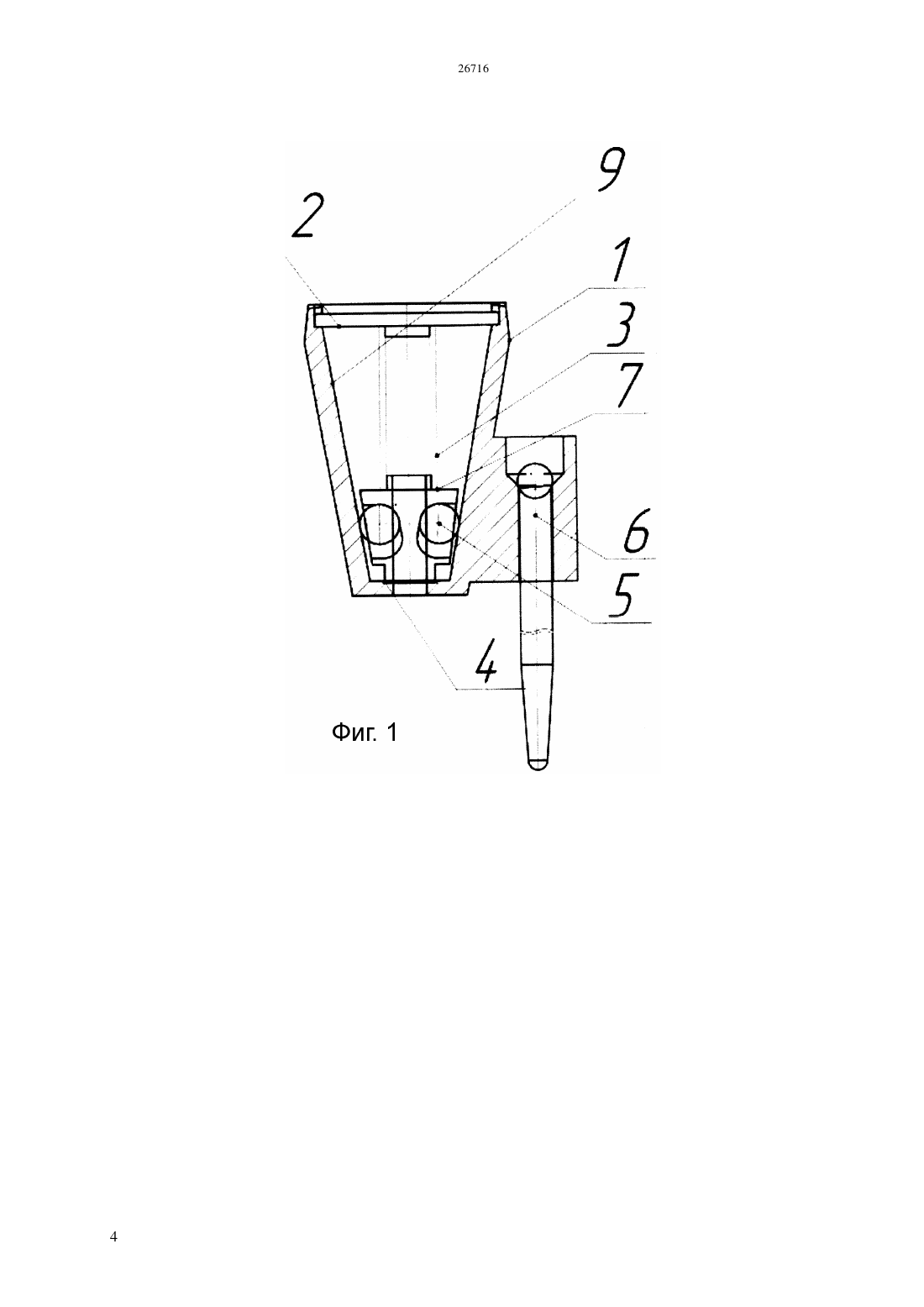

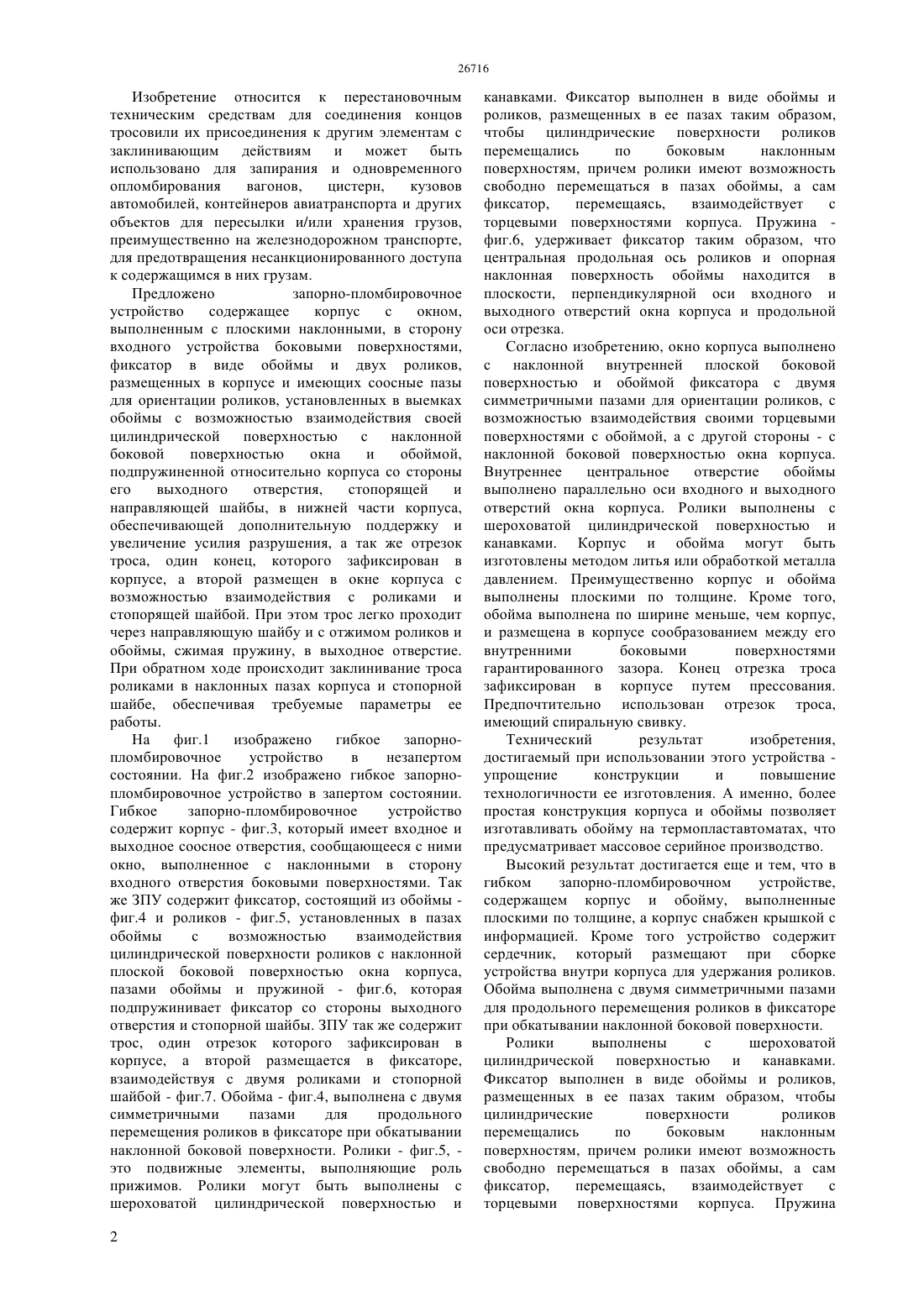

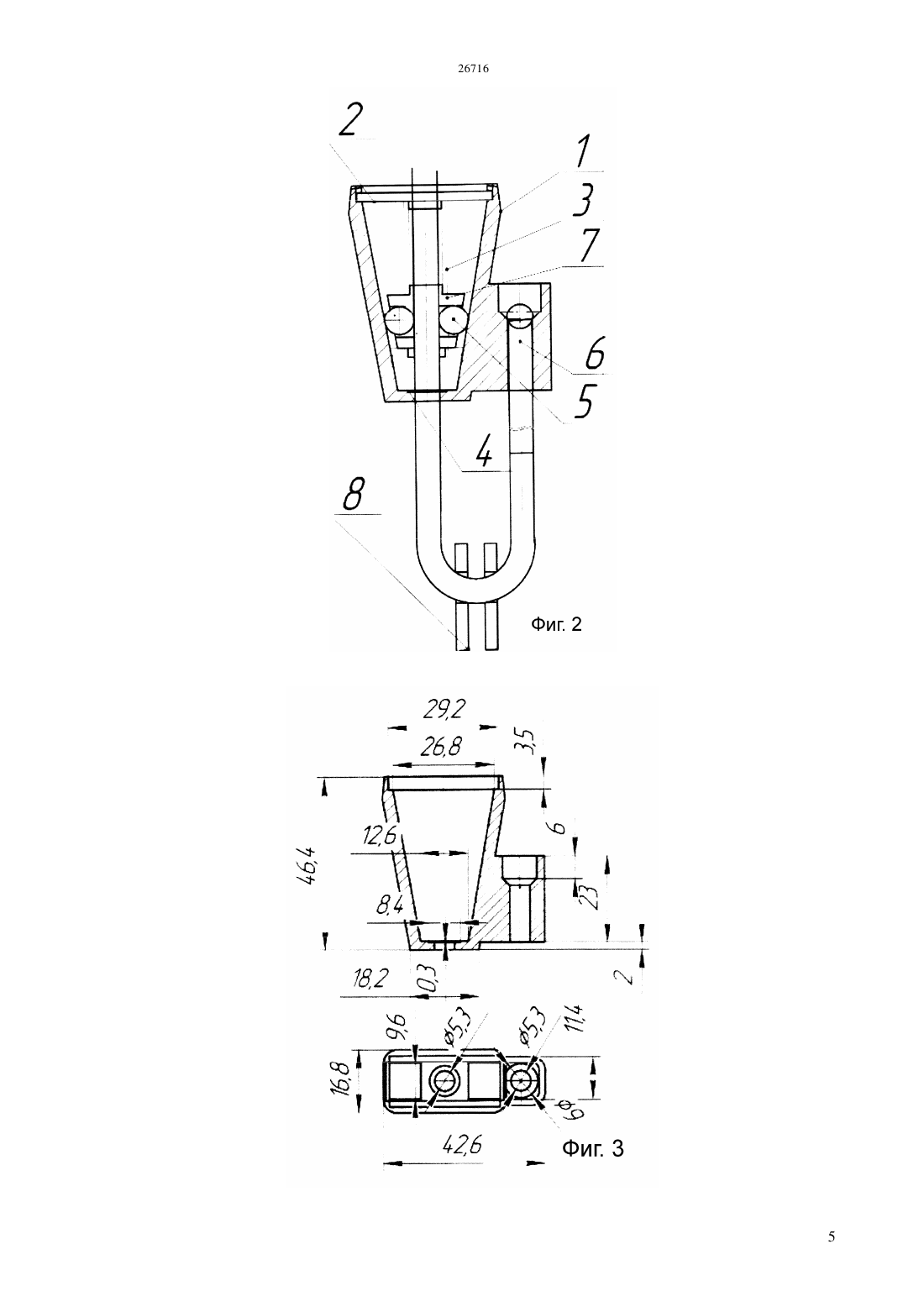

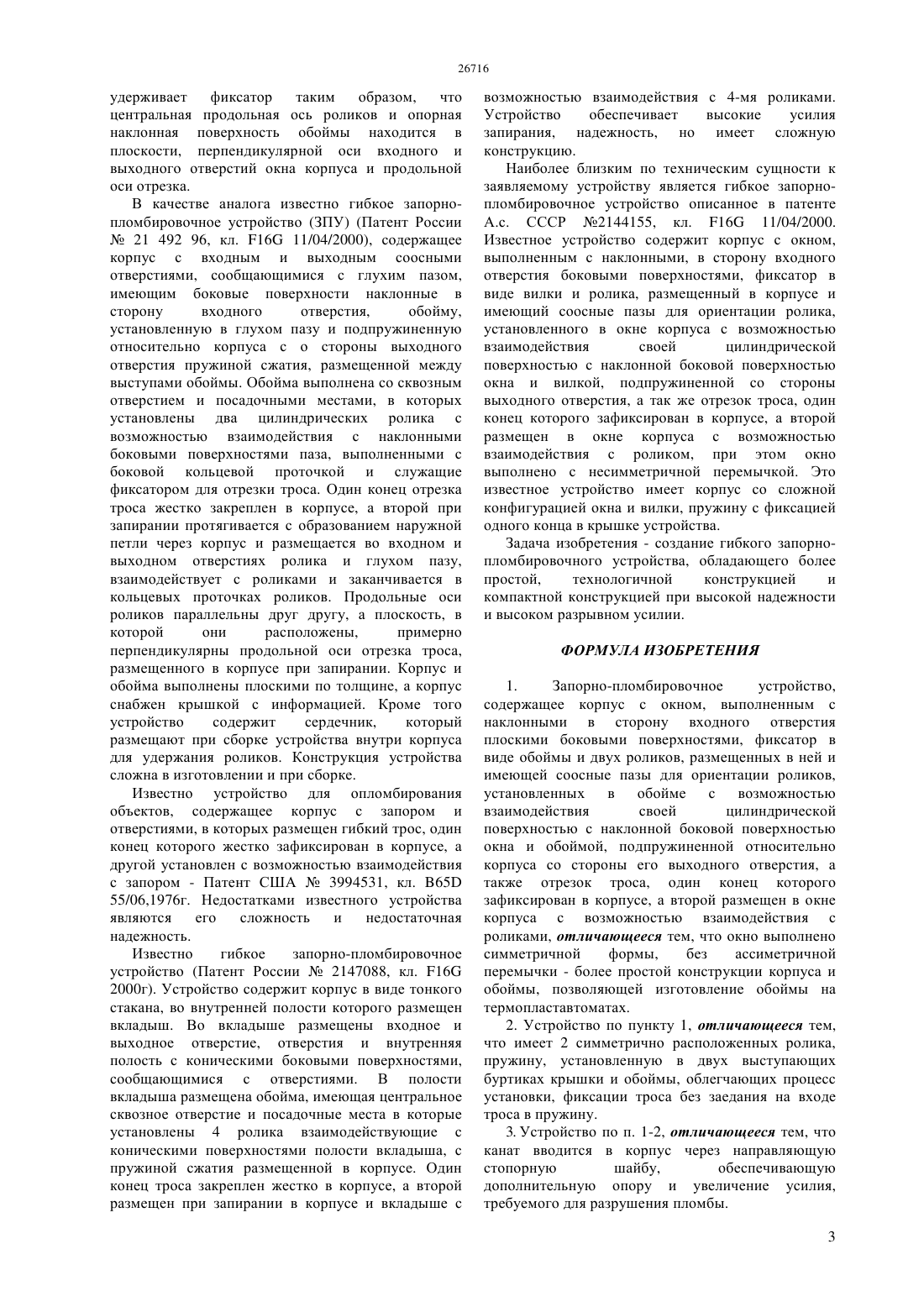

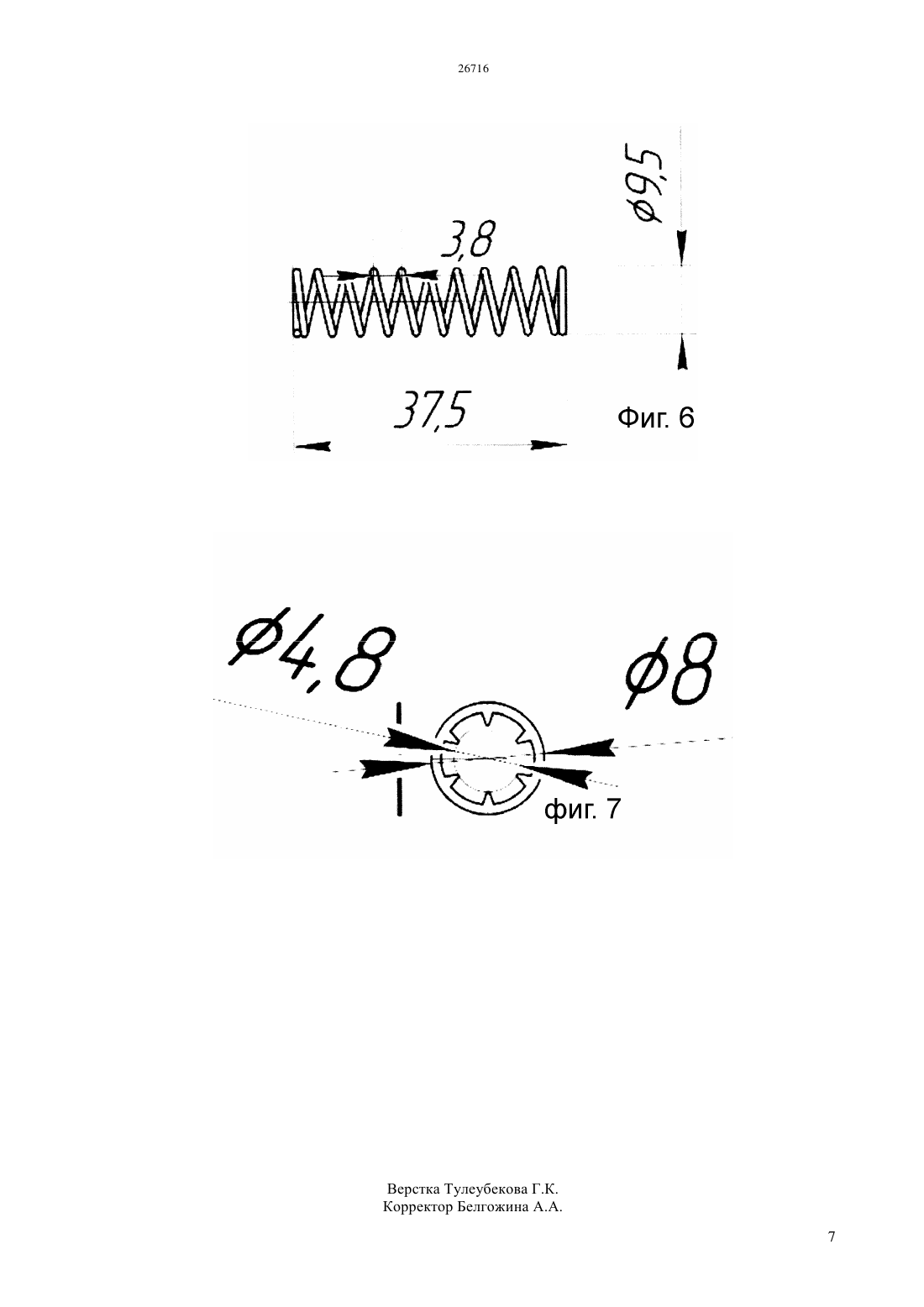

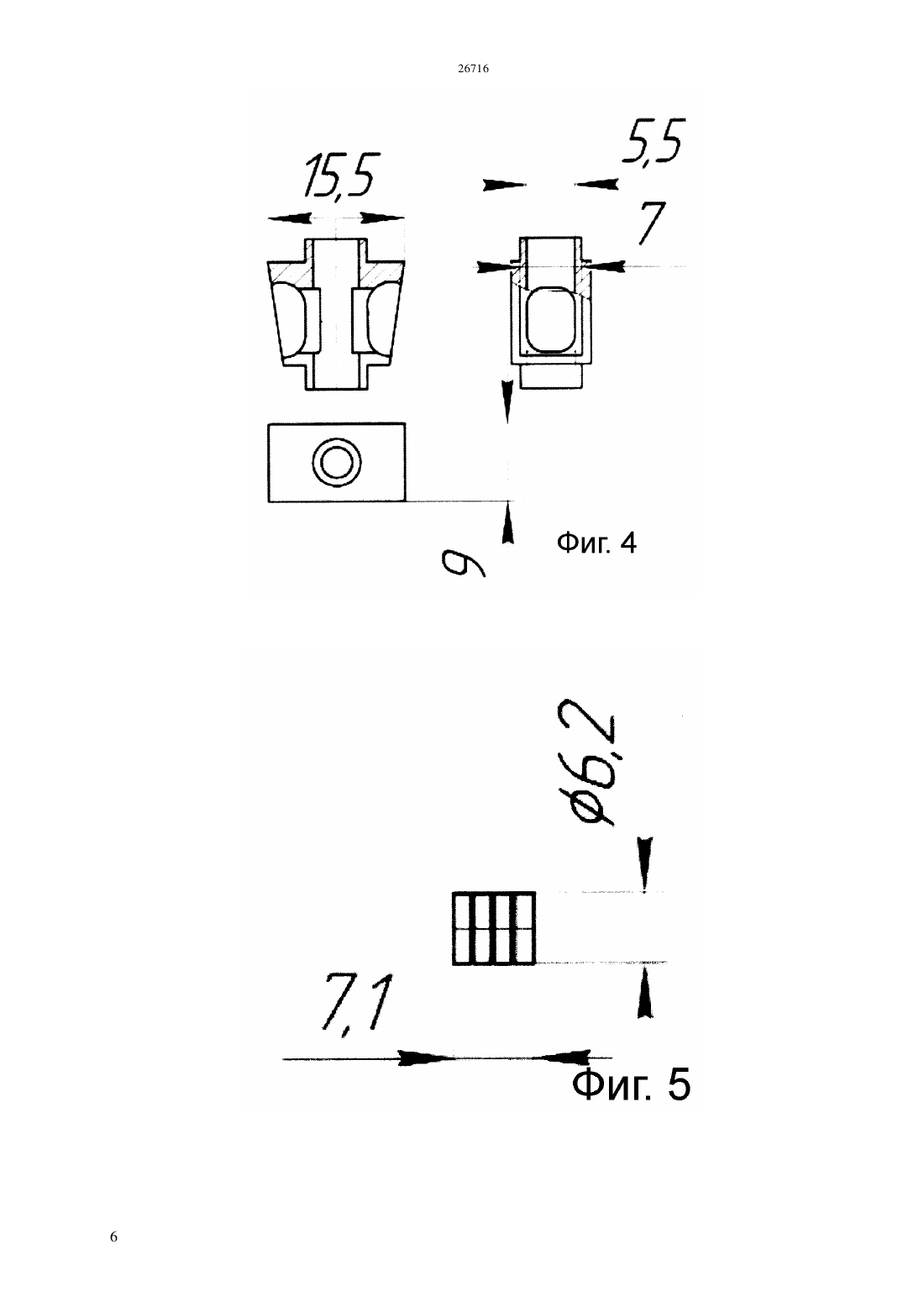

(51) 65 55/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ выполненным с плоскими наклонными, в сторону входного устройства боковыми поверхностями,фиксатор в виде обоймы и двух роликов,размещенных в корпусе и имеющих соосные пазы для ориентации роликов, установленных в выемках обоймы с возможностью взаимодействия своей цилиндрической поверхностью с наклонной боковой поверхностью окна и обоймой,подпружиненной относительно корпуса со стороны его выходного отверстия,стопорящей и направляющей шайбы, в нижней части корпуса,обеспечивающей дополнительную поддержку и увеличение усилия разрушения, а так же отрезок троса, один конец, которого зафиксирован в корпусе, а второй размещен в окне корпуса с возможностью взаимодействия с роликами и стопорящей шайбой. При этом трос легко проходит через направляющую шайбу и с отжимом роликов и обоймы, сжимая пружину, в выходное отверстие. При обратном ходе происходит заклинивание троса роликами в наклонных пазах корпуса и стопорной шайбе, обеспечивая требуемые параметры ее работы.(57) Изобретение относится к перестановочным техническим средствам для соединения концов тросов или их присоединения к другим элементам с заклинивающим действием и может быть использовано для запирания и одновременного пломбирования контейнеров, вагонов, цистерн,кузовов автомобилей и других объектов для транспортировки иили хранения грузов,преимущественно на железнодорожном транспорте,для предотвращения несанкционированного доступа к содержащимся в них грузам. Технический результат изобретения,достигаемый при использовании этого устройства упрощение конструкции и повышение технологичности ее изготовления. Предложено запорно-пломбировочное устройство содержащее корпус с окном, 26716 Изобретение относится к перестановочным техническим средствам для соединения концов тросовили их присоединения к другим элементам с заклинивающим действиям и может быть использовано для запирания и одновременного опломбирования вагонов,цистерн,кузовов автомобилей, контейнеров авиатранспорта и других объектов для пересылки и/или хранения грузов,преимущественно на железнодорожном транспорте,для предотвращения несанкционированного доступа к содержащимся в них грузам. Предложено запорно-пломбировочное устройство содержащее корпус с окном,выполненным с плоскими наклонными, в сторону входного устройства боковыми поверхностями,фиксатор в виде обоймы и двух роликов,размещенных в корпусе и имеющих соосные пазы для ориентации роликов, установленных в выемках обоймы с возможностью взаимодействия своей цилиндрической поверхностью с наклонной боковой поверхностью окна и обоймой,подпружиненной относительно корпуса со стороны его выходного отверстия,стопорящей и направляющей шайбы, в нижней части корпуса,обеспечивающей дополнительную поддержку и увеличение усилия разрушения, а так же отрезок троса, один конец, которого зафиксирован в корпусе, а второй размещен в окне корпуса с возможностью взаимодействия с роликами и стопорящей шайбой. При этом трос легко проходит через направляющую шайбу и с отжимом роликов и обоймы, сжимая пружину, в выходное отверстие. При обратном ходе происходит заклинивание троса роликами в наклонных пазах корпуса и стопорной шайбе, обеспечивая требуемые параметры ее работы. На фиг.1 изображено гибкое запорнопломбировочное устройство в незапертом состоянии. На фиг.2 изображено гибкое запорнопломбировочное устройство в запертом состоянии. Гибкое запорно-пломбировочное устройство содержит корпус - фиг.3, который имеет входное и выходное соосное отверстия, сообщающееся с ними окно, выполненное с наклонными в сторону входного отверстия боковыми поверхностями. Так же ЗПУ содержит фиксатор, состоящий из обоймы фиг.4 и роликов - фиг.5, установленных в пазах обоймы с возможностью взаимодействия цилиндрической поверхности роликов с наклонной плоской боковой поверхностью окна корпуса,пазами обоймы и пружиной - фиг.6, которая подпружинивает фиксатор со стороны выходного отверстия и стопорной шайбы. ЗПУ так же содержит трос, один отрезок которого зафиксирован в корпусе, а второй размещается в фиксаторе,взаимодействуя с двумя роликами и стопорной шайбой - фиг.7. Обойма - фиг.4, выполнена с двумя симметричными пазами для продольного перемещения роликов в фиксаторе при обкатывании наклонной боковой поверхности. Ролики - фиг.5, это подвижные элементы, выполняющие роль прижимов. Ролики могут быть выполнены с шероховатой цилиндрической поверхностью и 2 канавками. Фиксатор выполнен в виде обоймы и роликов, размещенных в ее пазах таким образом,чтобы цилиндрические поверхности роликов перемещались по боковым наклонным поверхностям, причем ролики имеют возможность свободно перемещаться в пазах обоймы, а сам фиксатор,перемещаясь,взаимодействует с торцевыми поверхностями корпуса. Пружина фиг.6, удерживает фиксатор таким образом, что центральная продольная ось роликов и опорная наклонная поверхность обоймы находится в плоскости, перпендикулярной оси входного и выходного отверстий окна корпуса и продольной оси отрезка. Согласно изобретению, окно корпуса выполнено с наклонной внутренней плоской боковой поверхностью и обоймой фиксатора с двумя симметричными пазами для ориентации роликов, с возможностью взаимодействия своими торцевыми поверхностями с обоймой, а с другой стороны - с наклонной боковой поверхностью окна корпуса. Внутреннее центральное отверстие обоймы выполнено параллельно оси входного и выходного отверстий окна корпуса. Ролики выполнены с шероховатой цилиндрической поверхностью и канавками. Корпус и обойма могут быть изготовлены методом литья или обработкой металла давлением. Преимущественно корпус и обойма выполнены плоскими по толщине. Кроме того,обойма выполнена по ширине меньше, чем корпус,и размещена в корпусе сообразованием между его внутренними боковыми поверхностями гарантированного зазора. Конец отрезка троса зафиксирован в корпусе путем прессования. Предпочтительно использован отрезок троса,имеющий спиральную свивку. Технический результат изобретения,достигаемый при использовании этого устройства упрощение конструкции и повышение технологичности ее изготовления. А именно, более простая конструкция корпуса и обоймы позволяет изготавливать обойму на термопластавтоматах, что предусматривает массовое серийное производство. Высокий результат достигается еще и тем, что в гибком запорно-пломбировочном устройстве,содержащем корпус и обойму, выполненные плоскими по толщине, а корпус снабжен крышкой с информацией. Кроме того устройство содержит сердечник, который размещают при сборке устройства внутри корпуса для удержания роликов. Обойма выполнена с двумя симметричными пазами для продольного перемещения роликов в фиксаторе при обкатывании наклонной боковой поверхности. Ролики выполнены с шероховатой цилиндрической поверхностью и канавками. Фиксатор выполнен в виде обоймы и роликов,размещенных в ее пазах таким образом, чтобы цилиндрические поверхности роликов перемещались по боковым наклонным поверхностям, причем ролики имеют возможность свободно перемещаться в пазах обоймы, а сам фиксатор,перемещаясь,взаимодействует с торцевыми поверхностями корпуса. Пружина удерживает фиксатор таким образом,что центральная продольная ось роликов и опорная наклонная поверхность обоймы находится в плоскости, перпендикулярной оси входного и выходного отверстий окна корпуса и продольной оси отрезка. В качестве аналога известно гибкое запорнопломбировочное устройство (ЗПУ) (Патент России 21 492 96, кл. 16 11/04/2000), содержащее корпус с входным и выходным соосными отверстиями, сообщающимися с глухим пазом,имеющим боковые поверхности наклонные в сторону входного отверстия,обойму,установленную в глухом пазу и подпружиненную относительно корпуса с о стороны выходного отверстия пружиной сжатия, размещенной между выступами обоймы. Обойма выполнена со сквозным отверстием и посадочными местами, в которых установлены два цилиндрических ролика с возможностью взаимодействия с наклонными боковыми поверхностями паза, выполненными с боковой кольцевой проточкой и служащие фиксатором для отрезки троса. Один конец отрезка троса жестко закреплен в корпусе, а второй при запирании протягивается с образованием наружной петли через корпус и размещается во входном и выходном отверстиях ролика и глухом пазу,взаимодействует с роликами и заканчивается в кольцевых проточках роликов. Продольные оси роликов параллельны друг другу, а плоскость, в которой они расположены,примерно перпендикулярны продольной оси отрезка троса,размещенного в корпусе при запирании. Корпус и обойма выполнены плоскими по толщине, а корпус снабжен крышкой с информацией. Кроме того устройство содержит сердечник,который размещают при сборке устройства внутри корпуса для удержания роликов. Конструкция устройства сложна в изготовлении и при сборке. Известно устройство для опломбирования объектов, содержащее корпус с запором и отверстиями, в которых размещен гибкий трос, один конец которого жестко зафиксирован в корпусе, а другой установлен с возможностью взаимодействия с запором - Патент США 3994531, кл. 65 55/06,1976 г. Недостатками известного устройства являются его сложность и недостаточная надежность. Известно гибкое запорно-пломбировочное устройство (Патент России 2147088, кл. 16 2000 г). Устройство содержит корпус в виде тонкого стакана, во внутренней полости которого размещен вкладыш. Во вкладыше размещены входное и выходное отверстие, отверстия и внутренняя полость с коническими боковыми поверхностями,сообщающимися с отверстиями. В полости вкладыша размещена обойма, имеющая центральное сквозное отверстие и посадочные места в которые установлены 4 ролика взаимодействующие с коническими поверхностями полости вкладыша, с пружиной сжатия размещенной в корпусе. Один конец троса закреплен жестко в корпусе, а второй размещен при запирании в корпусе и вкладыше с возможностью взаимодействия с 4-мя роликами. Устройство обеспечивает высокие усилия запирания, надежность, но имеет сложную конструкцию. Наиболее близким по техническим сущности к заявляемому устройству является гибкое запорнопломбировочное устройство описанное в патенте А.с. СССР 2144155, кл. 16 11/04/2000. Известное устройство содержит корпус с окном,выполненным с наклонными, в сторону входного отверстия боковыми поверхностями, фиксатор в виде вилки и ролика, размещенный в корпусе и имеющий соосные пазы для ориентации ролика,установленного в окне корпуса с возможностью взаимодействия своей цилиндрической поверхностью с наклонной боковой поверхностью окна и вилкой, подпружиненной со стороны выходного отверстия, а так же отрезок троса, один конец которого зафиксирован в корпусе, а второй размещен в окне корпуса с возможностью взаимодействия с роликом, при этом окно выполнено с несимметричной перемычкой. Это известное устройство имеет корпус со сложной конфигурацией окна и вилки, пружину с фиксацией одного конца в крышке устройства. Задача изобретения - создание гибкого запорнопломбировочного устройства, обладающего более простой,технологичной конструкцией и компактной конструкцией при высокой надежности и высоком разрывном усилии. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запорно-пломбировочное устройство,содержащее корпус с окном, выполненным с наклонными в сторону входного отверстия плоскими боковыми поверхностями, фиксатор в виде обоймы и двух роликов, размещенных в ней и имеющей соосные пазы для ориентации роликов,установленных в обойме с возможностью взаимодействия своей цилиндрической поверхностью с наклонной боковой поверхностью окна и обоймой, подпружиненной относительно корпуса со стороны его выходного отверстия, а также отрезок троса, один конец которого зафиксирован в корпусе, а второй размещен в окне корпуса с возможностью взаимодействия с роликами, отличающееся тем, что окно выполнено симметричной формы,без ассиметричной перемычки - более простой конструкции корпуса и обоймы, позволяющей изготовление обоймы на термопластавтоматах. 2. Устройство по пункту 1, отличающееся тем,что имеет 2 симметрично расположенных ролика,пружину, установленную в двух выступающих буртиках крышки и обоймы, облегчающих процесс установки, фиксации троса без заедания на входе троса в пружину. 3. Устройство по п. 1-2, отличающееся тем, что канат вводится в корпус через направляющую стопорную шайбу,обеспечивающую дополнительную опору и увеличение усилия,требуемого для разрушения пломбы. 3
