Запорно-пломбировочное устройство

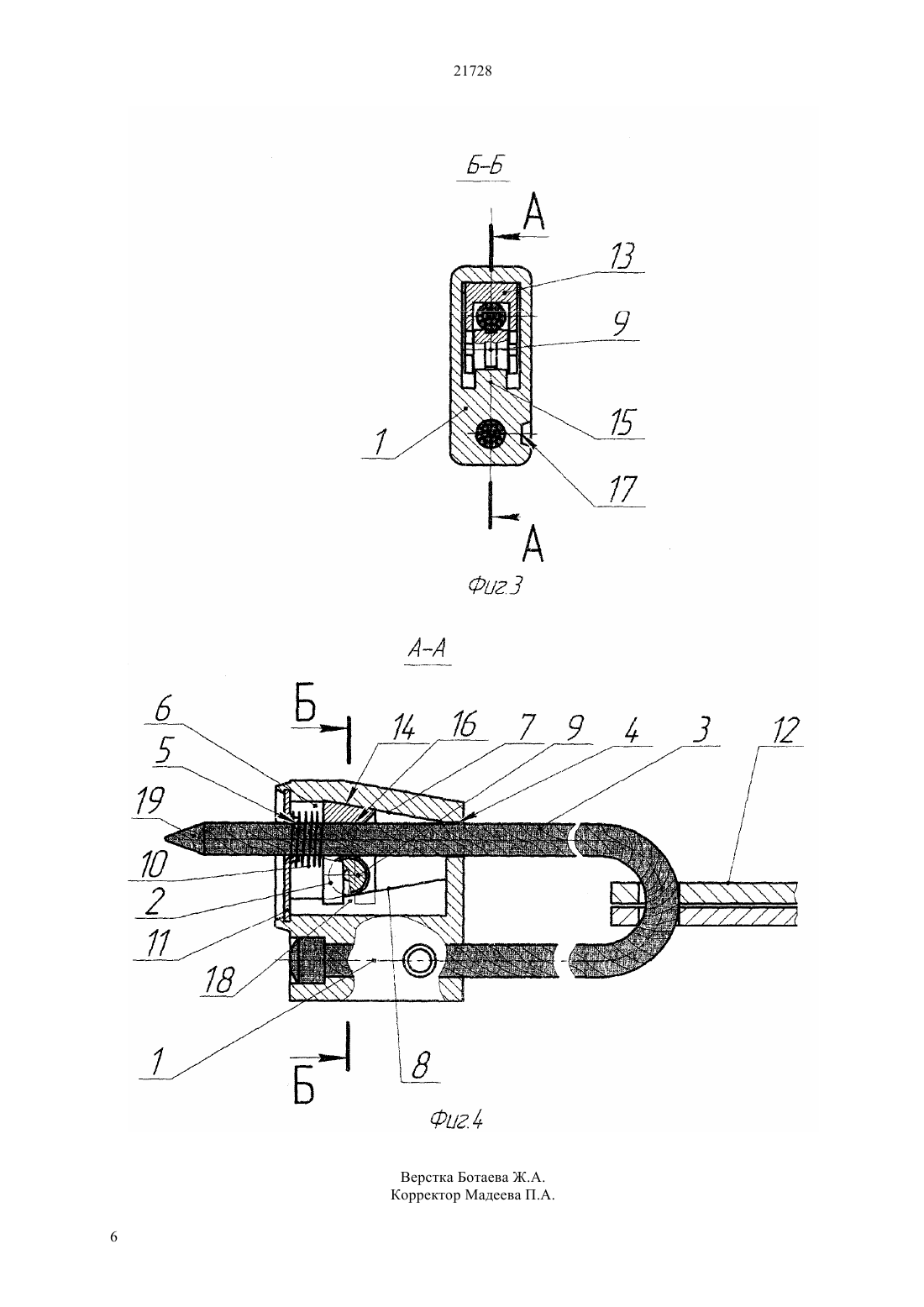

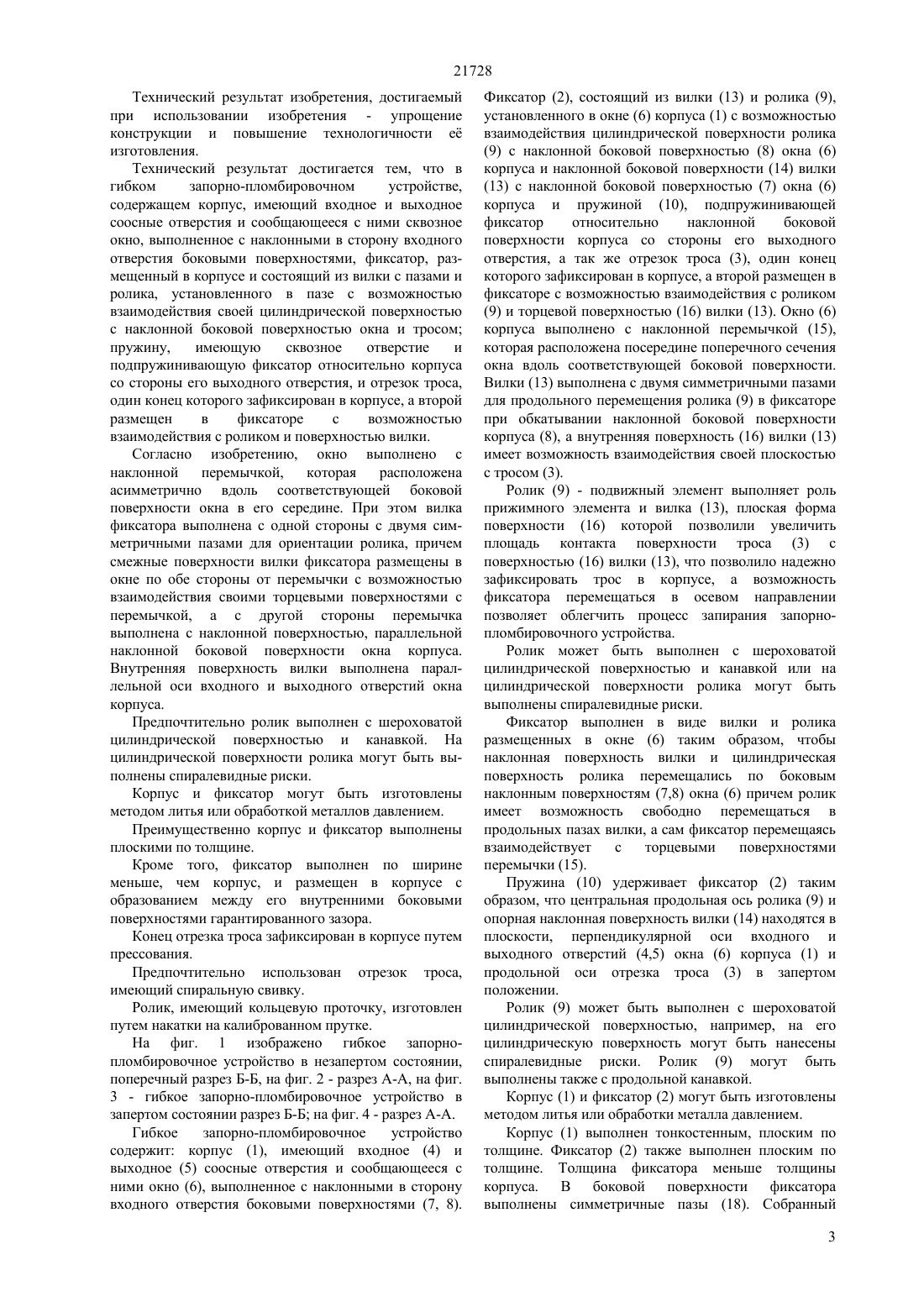

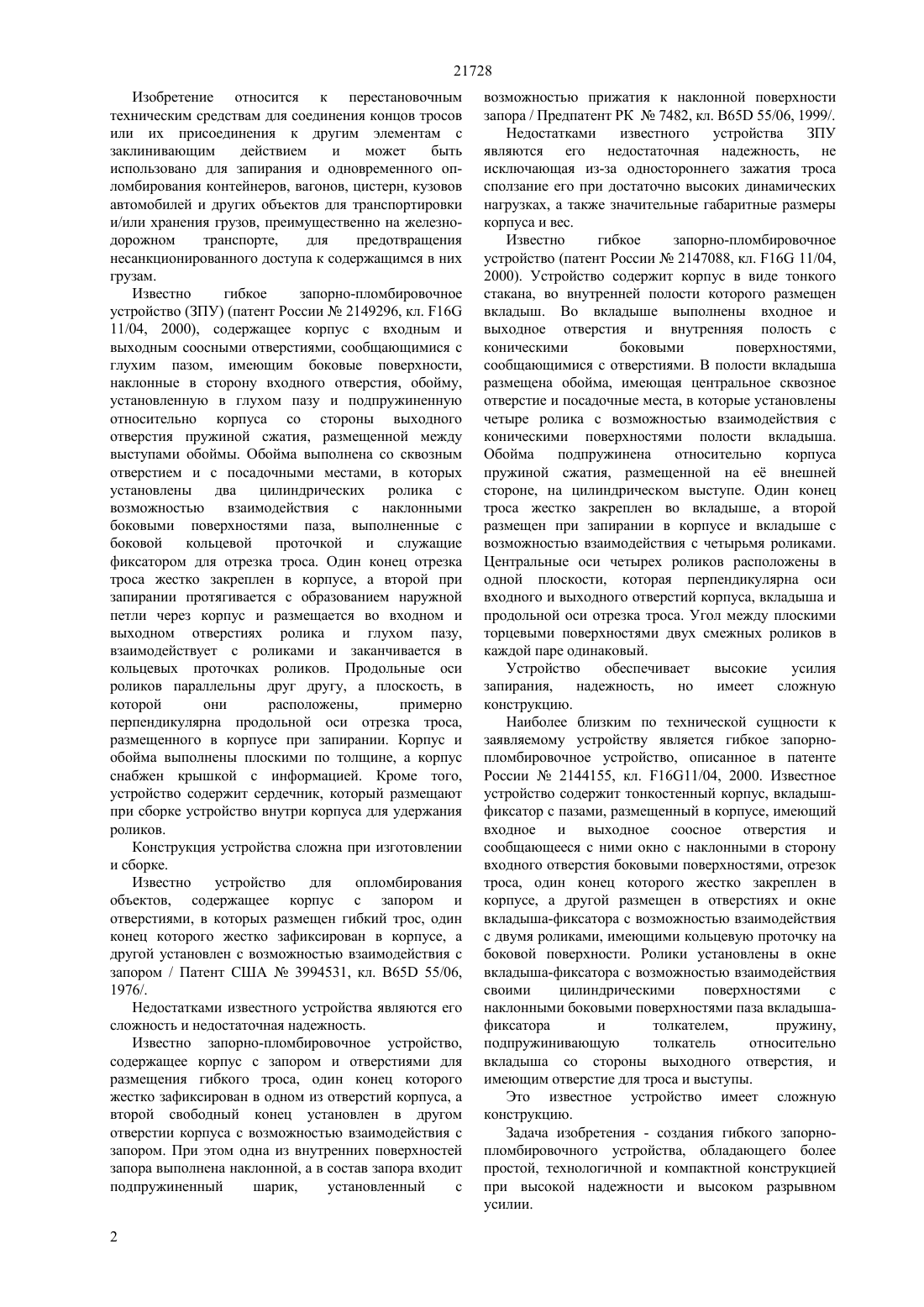

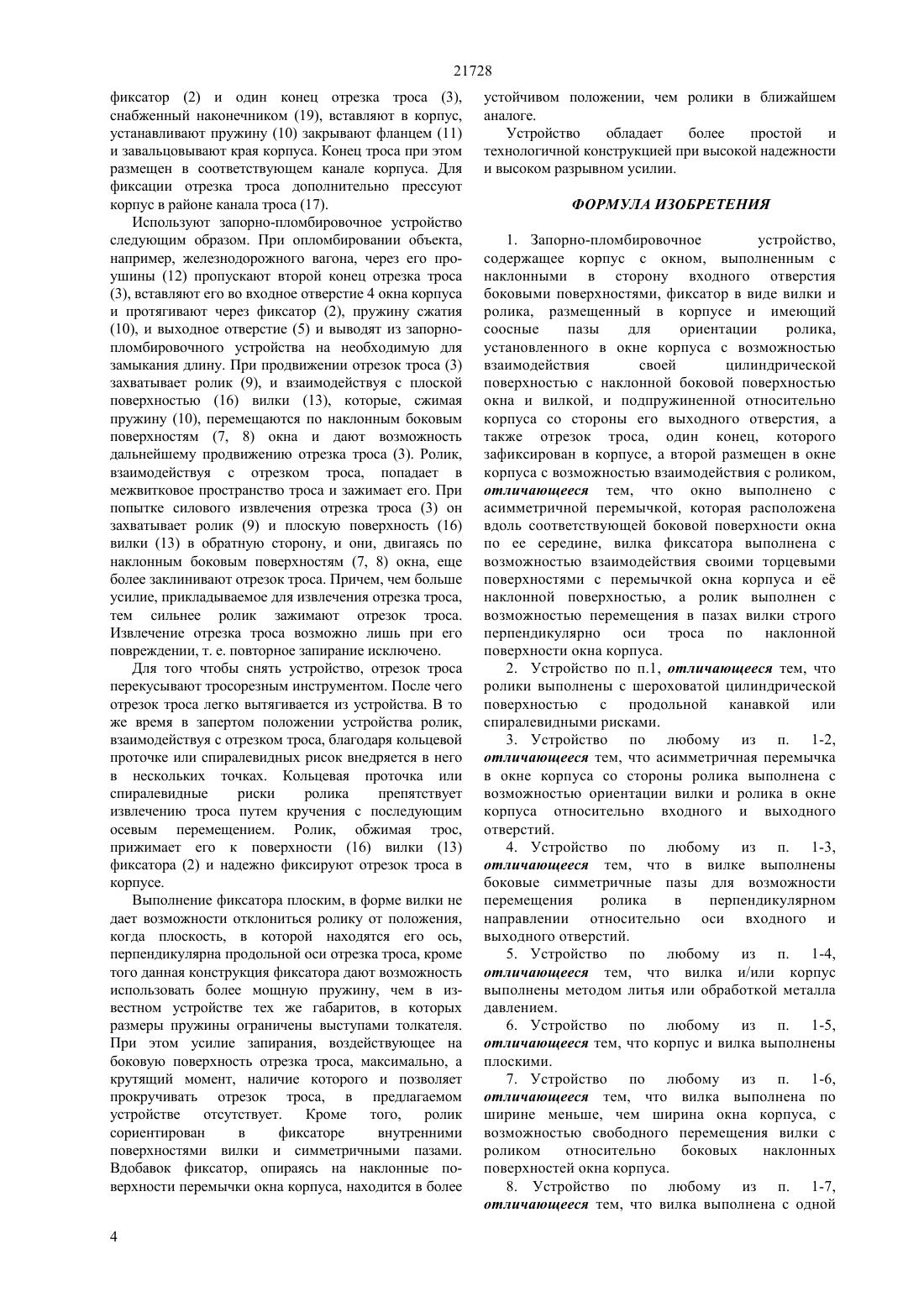

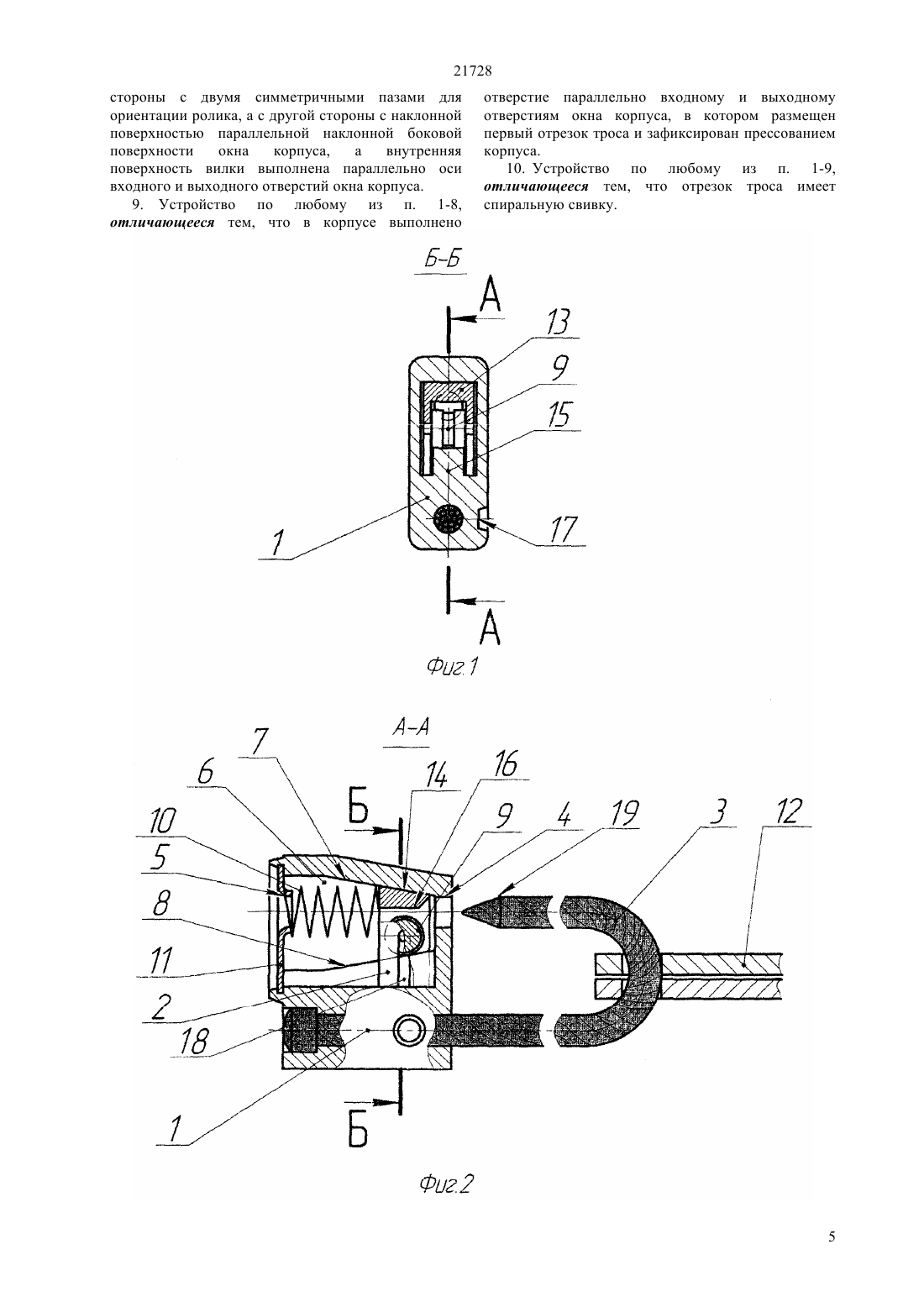

(51) 16 11/04 (2006.01) 65 55/06 (2006.01) 05 71/02 (2006.01) 05 65/12 (2006.01) 05 65/14 (2006.01) 05 65/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Предложено запорно-пломбировочное устройство,содержащее корпус с окном, выполненным с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор в виде вилки и ролика,размещенный в корпусе и имеющий соосные пазы для ориентации ролика, установленного в окне корпуса с возможностью взаимодействия своей цилиндрической поверхностью с наклонной боковой поверхностью окна и вилкой, и подпружиненной относительно корпуса со стороны его выходного отверстия, а также отрезок троса, один конец, которого зафиксирован в корпусе, а второй размещен в окне корпуса с возможностью взаимодействия с роликом. При этом окно выполнено с асимметричной перемычкой,которая расположена вдоль соответствующей боковой поверхности окна по ее середине, вилка фиксатора выполнена с возможностью взаимодействия своими торцевыми поверхностями с перемычкой окна корпуса и е наклонной поверхностью, а ролик выполнен с возможностью перемещения в пазах вилки строго перпендикулярно оси троса по наклонной поверхности окна корпуса.(73) Товарищество с ограниченной ответственностью Аманат ЗПУ Корпорациясы(57) Изобретение относится к перестановочным техническим средствам для соединения концов тросов или их присоединения к другим элементам с заклинивающим действием и может быть использовано для запирания и одновременного опломбирования контейнеров, вагонов, цистерн, кузовов автомобилей и других объектов для транспортировки и/или хранения грузов, преимущественно на железнодорожном транспорте, для предотвращения несанкционированного доступа к содержащимся в них грузам. Технический результат изобретения, достигаемый при использовании изобретения - упрощение конструкции и повышение технологичности е изготовления. 21728 Изобретение относится к перестановочным техническим средствам для соединения концов тросов или их присоединения к другим элементам с заклинивающим действием и может быть использовано для запирания и одновременного опломбирования контейнеров, вагонов, цистерн, кузовов автомобилей и других объектов для транспортировки и/или хранения грузов, преимущественно на железнодорожном транспорте,для предотвращения несанкционированного доступа к содержащимся в них грузам. Известно гибкое запорно-пломбировочное устройство (ЗПУ) (патент России 2149296, кл. 16 11/04, 2000), содержащее корпус с входным и выходным соосными отверстиями, сообщающимися с глухим пазом, имеющим боковые поверхности,наклонные в сторону входного отверстия, обойму,установленную в глухом пазу и подпружиненную относительно корпуса со стороны выходного отверстия пружиной сжатия, размещенной между выступами обоймы. Обойма выполнена со сквозным отверстием и с посадочными местами, в которых установлены два цилиндрических ролика с возможностью взаимодействия с наклонными боковыми поверхностями паза, выполненные с боковой кольцевой проточкой и служащие фиксатором для отрезка троса. Один конец отрезка троса жестко закреплен в корпусе, а второй при запирании протягивается с образованием наружной петли через корпус и размещается во входном и выходном отверстиях ролика и глухом пазу,взаимодействует с роликами и заканчивается в кольцевых проточках роликов. Продольные оси роликов параллельны друг другу, а плоскость, в которой они расположены,примерно перпендикулярна продольной оси отрезка троса,размещенного в корпусе при запирании. Корпус и обойма выполнены плоскими по толщине, а корпус снабжен крышкой с информацией. Кроме того,устройство содержит сердечник, который размещают при сборке устройство внутри корпуса для удержания роликов. Конструкция устройства сложна при изготовлении и сборке. Известно устройство для опломбирования объектов, содержащее корпус с запором и отверстиями, в которых размещен гибкий трос, один конец которого жестко зафиксирован в корпусе, а другой установлен с возможностью взаимодействия с запором / Патент США 3994531, кл. В 65 55/06,1976/. Недостатками известного устройства являются его сложность и недостаточная надежность. Известно запорно-пломбировочное устройство,содержащее корпус с запором и отверстиями для размещения гибкого троса, один конец которого жестко зафиксирован в одном из отверстий корпуса, а второй свободный конец установлен в другом отверстии корпуса с возможностью взаимодействия с запором. При этом одна из внутренних поверхностей запора выполнена наклонной, а в состав запора входит подпружиненный шарик,установленный с 2 возможностью прижатия к наклонной поверхности запора / Предпатент РК 7482, кл. В 65 55/06, 1999/. Недостатками известного устройства ЗПУ являются его недостаточная надежность, не исключающая из-за одностороннего зажатия троса сползание его при достаточно высоких динамических нагрузках, а также значительные габаритные размеры корпуса и вес. Известно гибкое запорно-пломбировочное устройство (патент России 2147088, кл. 16 11/04,2000). Устройство содержит корпус в виде тонкого стакана, во внутренней полости которого размещен вкладыш. Во вкладыше выполнены входное и выходное отверстия и внутренняя полость с коническими боковыми поверхностями,сообщающимися с отверстиями. В полости вкладыша размещена обойма, имеющая центральное сквозное отверстие и посадочные места, в которые установлены четыре ролика с возможностью взаимодействия с коническими поверхностями полости вкладыша. Обойма подпружинена относительно корпуса пружиной сжатия, размещенной на е внешней стороне, на цилиндрическом выступе. Один конец троса жестко закреплен во вкладыше, а второй размещен при запирании в корпусе и вкладыше с возможностью взаимодействия с четырьмя роликами. Центральные оси четырех роликов расположены в одной плоскости, которая перпендикулярна оси входного и выходного отверстий корпуса, вкладыша и продольной оси отрезка троса. Угол между плоскими торцевыми поверхностями двух смежных роликов в каждой паре одинаковый. Устройство обеспечивает высокие усилия запирания, надежность, но имеет сложную конструкцию. Наиболее близким по технической сущности к заявляемому устройству является гибкое запорнопломбировочное устройство, описанное в патенте России 2144155, кл. 1611/04, 2000. Известное устройство содержит тонкостенный корпус, вкладышфиксатор с пазами, размещенный в корпусе, имеющий входное и выходное соосное отверстия и сообщающееся с ними окно с наклонными в сторону входного отверстия боковыми поверхностями, отрезок троса, один конец которого жестко закреплен в корпусе, а другой размещен в отверстиях и окне вкладыша-фиксатора с возможностью взаимодействия с двумя роликами, имеющими кольцевую проточку на боковой поверхности. Ролики установлены в окне вкладыша-фиксатора с возможностью взаимодействия своими цилиндрическими поверхностями с наклонными боковыми поверхностями паза вкладышафиксатора и толкателем,пружину,подпружинивающую толкатель относительно вкладыша со стороны выходного отверстия, и имеющим отверстие для троса и выступы. Это известное устройство имеет сложную конструкцию. Задача изобретения - создания гибкого запорнопломбировочного устройства, обладающего более простой, технологичной и компактной конструкцией при высокой надежности и высоком разрывном усилии. 21728 Технический результат изобретения, достигаемый при использовании изобретения - упрощение конструкции и повышение технологичности е изготовления. Технический результат достигается тем, что в гибком запорно-пломбировочном устройстве,содержащем корпус, имеющий входное и выходное соосные отверстия и сообщающееся с ними сквозное окно, выполненное с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор, размещенный в корпусе и состоящий из вилки с пазами и ролика, установленного в пазе с возможностью взаимодействия своей цилиндрической поверхностью с наклонной боковой поверхностью окна и тросом пружину,имеющую сквозное отверстие и подпружинивающую фиксатор относительно корпуса со стороны его выходного отверстия, и отрезок троса,один конец которого зафиксирован в корпусе, а второй размещен в фиксаторе с возможностью взаимодействия с роликом и поверхностью вилки. Согласно изобретению, окно выполнено с наклонной перемычкой, которая расположена асимметрично вдоль соответствующей боковой поверхности окна в его середине. При этом вилка фиксатора выполнена с одной стороны с двумя симметричными пазами для ориентации ролика, причем смежные поверхности вилки фиксатора размещены в окне по обе стороны от перемычки с возможностью взаимодействия своими торцевыми поверхностями с перемычкой, а с другой стороны перемычка выполнена с наклонной поверхностью, параллельной наклонной боковой поверхности окна корпуса. Внутренняя поверхность вилки выполнена параллельной оси входного и выходного отверстий окна корпуса. Предпочтительно ролик выполнен с шероховатой цилиндрической поверхностью и канавкой. На цилиндрической поверхности ролика могут быть выполнены спиралевидные риски. Корпус и фиксатор могут быть изготовлены методом литья или обработкой металлов давлением. Преимущественно корпус и фиксатор выполнены плоскими по толщине. Кроме того, фиксатор выполнен по ширине меньше, чем корпус, и размещен в корпусе с образованием между его внутренними боковыми поверхностями гарантированного зазора. Конец отрезка троса зафиксирован в корпусе путем прессования. Предпочтительно использован отрезок троса,имеющий спиральную свивку. Ролик, имеющий кольцевую проточку, изготовлен путем накатки на калиброванном прутке. На фиг. 1 изображено гибкое запорнопломбировочное устройство в незапертом состоянии,поперечный разрез Б-Б, на фиг. 2 - разрез А-А, на фиг. 3 - гибкое запорно-пломбировочное устройство в запертом состоянии разрез Б-Б на фиг. 4 - разрез А-А. Гибкое запорно-пломбировочное устройство содержит корпус (1), имеющий входное (4) и выходное (5) соосные отверстия и сообщающееся с ними окно (6), выполненное с наклонными в сторону входного отверстия боковыми поверхностями (7, 8). Фиксатор (2), состоящий из вилки (13) и ролика (9),установленного в окне (6) корпуса (1) с возможностью взаимодействия цилиндрической поверхности ролика(9) с наклонной боковой поверхностью (8) окна (6) корпуса и наклонной боковой поверхности (14) вилки(13) с наклонной боковой поверхностью (7) окна (6) корпуса и пружиной (10), подпружинивающей фиксатор относительно наклонной боковой поверхности корпуса со стороны его выходного отверстия, а так же отрезок троса (3), один конец которого зафиксирован в корпусе, а второй размещен в фиксаторе с возможностью взаимодействия с роликом(9) и торцевой поверхностью (16) вилки (13). Окно (6) корпуса выполнено с наклонной перемычкой (15),которая расположена посередине поперечного сечения окна вдоль соответствующей боковой поверхности. Вилки (13) выполнена с двумя симметричными пазами для продольного перемещения ролика (9) в фиксаторе при обкатывании наклонной боковой поверхности корпуса (8), а внутренняя поверхность (16) вилки (13) имеет возможность взаимодействия своей плоскостью с тросом (3). Ролик (9) - подвижный элемент выполняет роль прижимного элемента и вилка (13), плоская форма поверхности (16) которой позволили увеличить площадь контакта поверхности троса (3) с поверхностью (16) вилки (13), что позволило надежно зафиксировать трос в корпусе, а возможность фиксатора перемещаться в осевом направлении позволяет облегчить процесс запирания запорнопломбировочного устройства. Ролик может быть выполнен с шероховатой цилиндрической поверхностью и канавкой или на цилиндрической поверхности ролика могут быть выполнены спиралевидные риски. Фиксатор выполнен в виде вилки и ролика размещенных в окне (6) таким образом, чтобы наклонная поверхность вилки и цилиндрическая поверхность ролика перемещались по боковым наклонным поверхностям (7,8) окна (6) причем ролик имеет возможность свободно перемещаться в продольных пазах вилки, а сам фиксатор перемещаясь взаимодействует с торцевыми поверхностями перемычки (15). Пружина (10) удерживает фиксатор (2) таким образом, что центральная продольная ось ролика (9) и опорная наклонная поверхность вилки (14) находятся в плоскости, перпендикулярной оси входного и выходного отверстий (4,5) окна (6) корпуса (1) и продольной оси отрезка троса (3) в запертом положении. Ролик (9) может быть выполнен с шероховатой цилиндрической поверхностью, например, на его цилиндрическую поверхность могут быть нанесены спиралевидные риски. Ролик (9) могут быть выполнены также с продольной канавкой. Корпус (1) и фиксатор (2) могут быть изготовлены методом литья или обработки металла давлением. Корпус (1) выполнен тонкостенным, плоским по толщине. Фиксатор (2) также выполнен плоским по толщине. Толщина фиксатора меньше толщины корпуса. В боковой поверхности фиксатора выполнены симметричные пазы (18). Собранный 3 21728 фиксатор (2) и один конец отрезка троса (3),снабженный наконечником (19), вставляют в корпус,устанавливают пружину (10) закрывают фланцем (11) и завальцовывают края корпуса. Конец троса при этом размещен в соответствующем канале корпуса. Для фиксации отрезка троса дополнительно прессуют корпус в районе канала троса (17). Используют запорно-пломбировочное устройство следующим образом. При опломбировании объекта,например, железнодорожного вагона, через его проушины (12) пропускают второй конец отрезка троса(3), вставляют его во входное отверстие 4 окна корпуса и протягивают через фиксатор (2), пружину сжатия(10), и выходное отверстие (5) и выводят из запорнопломбировочного устройства на необходимую для замыкания длину. При продвижении отрезок троса (3) захватывает ролик (9), и взаимодействуя с плоской поверхностью (16) вилки (13), которые, сжимая пружину (10), перемещаются по наклонным боковым поверхностям (7, 8) окна и дают возможность дальнейшему продвижению отрезка троса (3). Ролик,взаимодействуя с отрезком троса, попадает в межвитковое пространство троса и зажимает его. При попытке силового извлечения отрезка троса (3) он захватывает ролик (9) и плоскую поверхность (16) вилки (13) в обратную сторону, и они, двигаясь по наклонным боковым поверхностям (7, 8) окна, еще более заклинивают отрезок троса. Причем, чем больше усилие, прикладываемое для извлечения отрезка троса,тем сильнее ролик зажимают отрезок троса. Извлечение отрезка троса возможно лишь при его повреждении, т. е. повторное запирание исключено. Для того чтобы снять устройство, отрезок троса перекусывают тросорезным инструментом. После чего отрезок троса легко вытягивается из устройства. В то же время в запертом положении устройства ролик,взаимодействуя с отрезком троса, благодаря кольцевой проточке или спиралевидных рисок внедряется в него в нескольких точках. Кольцевая проточка или спиралевидные риски ролика препятствует извлечению троса путем кручения с последующим осевым перемещением. Ролик, обжимая трос,прижимает его к поверхности (16) вилки (13) фиксатора (2) и надежно фиксируют отрезок троса в корпусе. Выполнение фиксатора плоским, в форме вилки не дает возможности отклониться ролику от положения,когда плоскость, в которой находятся его ось,перпендикулярна продольной оси отрезка троса, кроме того данная конструкция фиксатора дают возможность использовать более мощную пружину, чем в известном устройстве тех же габаритов, в которых размеры пружины ограничены выступами толкателя. При этом усилие запирания, воздействующее на боковую поверхность отрезка троса, максимально, а крутящий момент, наличие которого и позволяет прокручивать отрезок троса, в предлагаемом устройстве отсутствует. Кроме того, ролик сориентирован в фиксаторе внутренними поверхностями вилки и симметричными пазами. Вдобавок фиксатор, опираясь на наклонные поверхности перемычки окна корпуса, находится в более 4 устойчивом положении, чем ролики в ближайшем аналоге. Устройство обладает более простой и технологичной конструкцией при высокой надежности и высоком разрывном усилии. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запорно-пломбировочное устройство,содержащее корпус с окном, выполненным с наклонными в сторону входного отверстия боковыми поверхностями, фиксатор в виде вилки и ролика, размещенный в корпусе и имеющий соосные пазы для ориентации ролика,установленного в окне корпуса с возможностью взаимодействия своей цилиндрической поверхностью с наклонной боковой поверхностью окна и вилкой, и подпружиненной относительно корпуса со стороны его выходного отверстия, а также отрезок троса, один конец, которого зафиксирован в корпусе, а второй размещен в окне корпуса с возможностью взаимодействия с роликом,отличающееся тем, что окно выполнено с асимметричной перемычкой, которая расположена вдоль соответствующей боковой поверхности окна по ее середине, вилка фиксатора выполнена с возможностью взаимодействия своими торцевыми поверхностями с перемычкой окна корпуса и е наклонной поверхностью, а ролик выполнен с возможностью перемещения в пазах вилки строго перпендикулярно оси троса по наклонной поверхности окна корпуса. 2. Устройство по п.1, отличающееся тем, что ролики выполнены с шероховатой цилиндрической поверхностью с продольной канавкой или спиралевидными рисками. 3. Устройство по любому из п. 1-2,отличающееся тем, что асимметричная перемычка в окне корпуса со стороны ролика выполнена с возможностью ориентации вилки и ролика в окне корпуса относительно входного и выходного отверстий. 4. Устройство по любому из п. 1-3,отличающееся тем, что в вилке выполнены боковые симметричные пазы для возможности перемещения ролика в перпендикулярном направлении относительно оси входного и выходного отверстий. 5. Устройство по любому из п. 1-4,отличающееся тем, что вилка и/или корпус выполнены методом литья или обработкой металла давлением. 6. Устройство по любому из п. 1-5,отличающееся тем, что корпус и вилка выполнены плоскими. 7. Устройство по любому из п. 1-6,отличающееся тем, что вилка выполнена по ширине меньше, чем ширина окна корпуса, с возможностью свободного перемещения вилки с роликом относительно боковых наклонных поверхностей окна корпуса. 8. Устройство по любому из п. 1-7,отличающееся тем, что вилка выполнена с одной 21728 стороны с двумя симметричными пазами для ориентации ролика, а с другой стороны с наклонной поверхностью параллельной наклонной боковой поверхности окна корпуса,а внутренняя поверхность вилки выполнена параллельно оси входного и выходного отверстий окна корпуса. 9. Устройство по любому из п. 1-8,отличающееся тем, что в корпусе выполнено отверстие параллельно входному и выходному отверстиям окна корпуса, в котором размещен первый отрезок троса и зафиксирован прессованием корпуса. 10. Устройство по любому из п. 1-9,отличающееся тем, что отрезок троса имеет спиральную свивку.
