Скачать PDF файл.

Формула / Реферат

Изобретение относится к области строи-тельства и может найти применение при проектировании и строительстве вертикальных цилиндрических резервуаров для нефти и нефтепродуктов объемом 1000м3, 2000м3 и 3000м3.
Предложен способ сборки стенки рулонируемых вертикальных цилиндрических резервуаров объемом 1000, 2000 и 3000м3, построенных из рулонных заготовок, в котором стыкуемые края рулонированной стенки резервуара располагают на расстоянии 45-50мм друг от друга и соединяют с помощью накладок, которые приваривают к стенке резервуара с внешней и внутренней сторон, причем нижнюю часть наружной накладки снабжают отверстием под болт Ml8 для проверки герметичности сварных швов монтажного стыка.
Использование предлагаемого способа сборки стенки рулонируемых вертикальных цилиндри-ческих резервуаров позволяет уменьшить угловые деформации зоны монтажного стыка, предоставляет возможность сварки шва в «лодочку», обеспечивает правильность геометрической формы резервуара в зоне стыка, что приводит к повышению надежности конструкции в целом.

Текст

Смотреть все

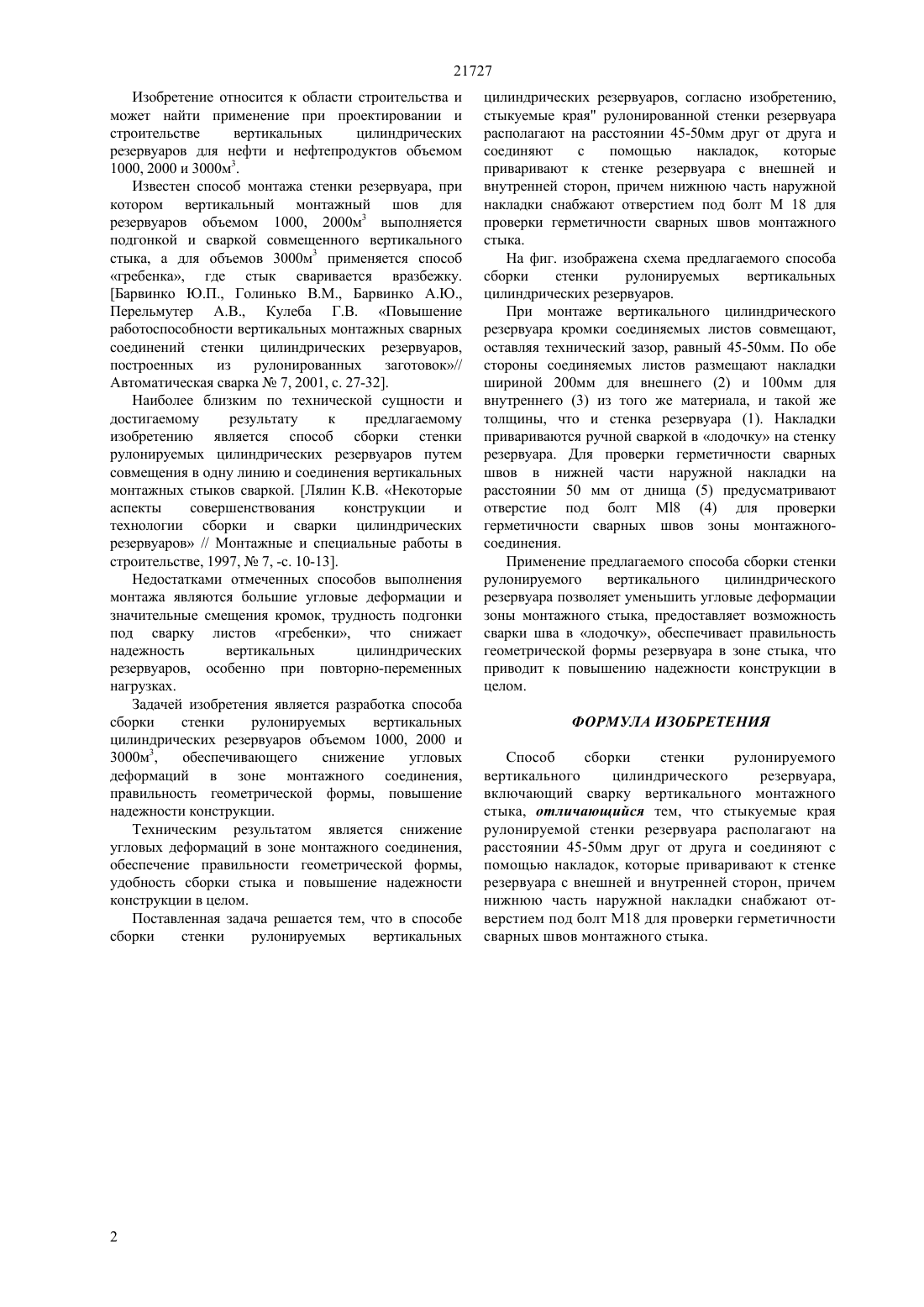

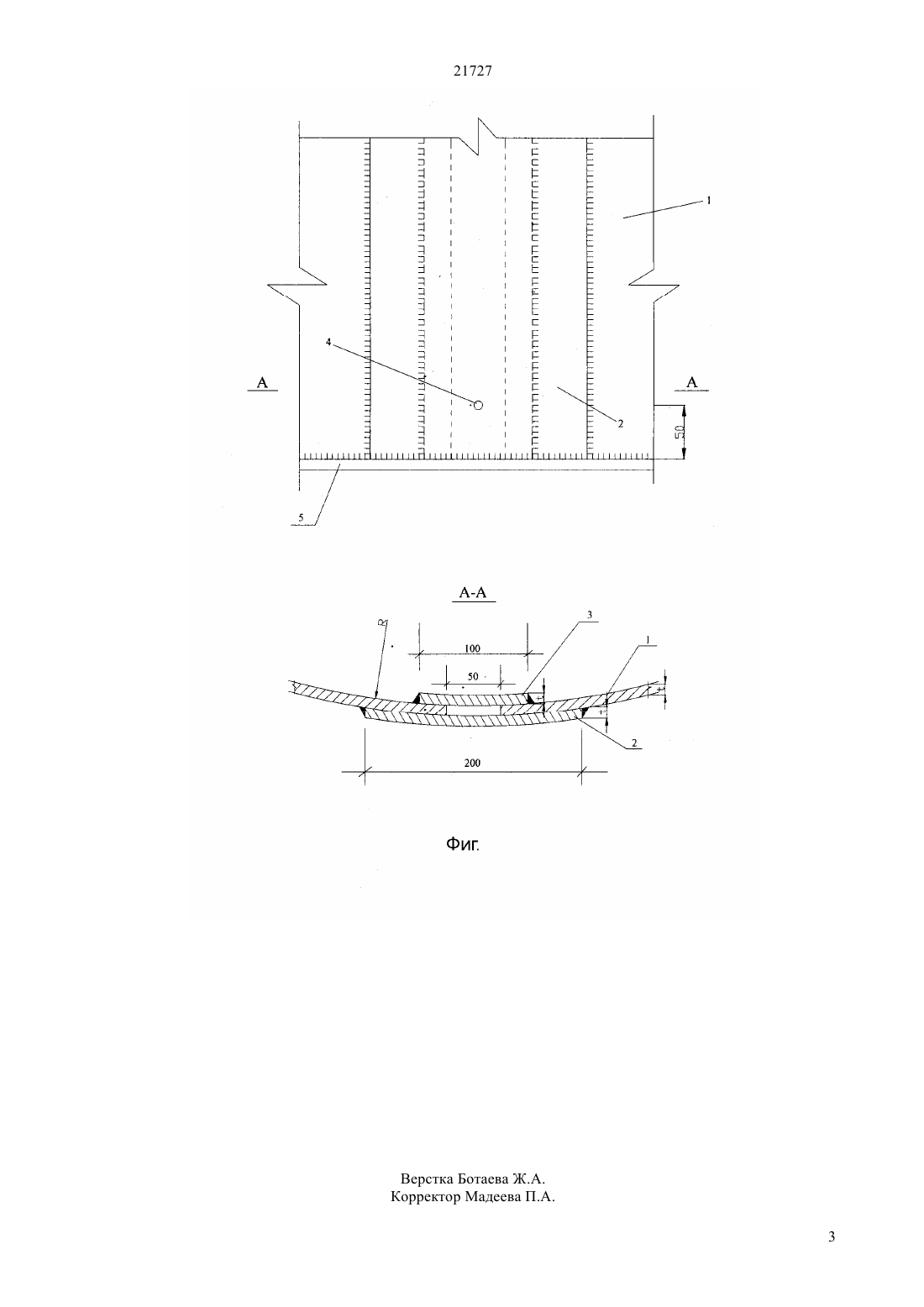

(51) 16 5/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ проектировании и строительстве вертикальных цилиндрических резервуаров для нефти и нефтепродуктов объемом 1000 м 3, 2000 м 3 и 3000 м 3. Предложен способ сборки стенки рулонируемых вертикальных цилиндрических резервуаров объемом 1000, 2000 и 3000 м 3, построенных из рулонных заготовок, в котором стыкуемые края рулонированной стенки резервуара располагают на расстоянии 45-50 мм друг от друга и соединяют с помощью накладок, которые приваривают к стенке резервуара с внешней и внутренней сторон, причем нижнюю часть наружной накладки снабжают отверстием под болт 8 для проверки герметичности сварных швов монтажного стыка. Использование предлагаемого способа сборки стенки рулонируемых вертикальных цилиндрических резервуаров позволяет уменьшить угловые деформации зоны монтажного стыка, предоставляет возможность сварки шва в лодочку, обеспечивает правильность геометрической формы резервуара в зоне стыка, что приводит к повышению надежности конструкции в целом.(72) Айнабеков Алпысбай Иманкулович Сулейменов Уланбатор Сейтказиевич Киргизбаев Фуркат Ишпулатович Малякин Геннадий Иванович Бахман Николай Яковлевич Ешимбетов Шайрбек Туребекович Сералиев Галымжан Елубекович(73) Республиканское государственное казенное предприятие Южно-Казахстанский Государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(56) Лялин К.В. Некоторые аспекты совершенствования конструкции и технологии сборки и сварки цилиндрических резервуаров. Монтажные и специальные работы в строительстве, 1997,7, с. 10-13(54) СПОСОБ СБОРКИ СТЕНКИ РУЛОНИРУЕМЫХ ВЕРТИКАЛЬНЫХ ЦИЛИНДРИЧЕСКИХ РЕЗЕРВУАРОВ(57) Изобретение относится к области строительства и может найти применение при 21727 Изобретение относится к области строительства и может найти применение при проектировании и строительстве вертикальных цилиндрических резервуаров для нефти и нефтепродуктов объемом 1000, 2000 и 3000 м 3. Известен способ монтажа стенки резервуара, при котором вертикальный монтажный шов для резервуаров объемом 1000, 2000 м 3 выполняется подгонкой и сваркой совмещенного вертикального стыка, а для объемов 3000 м 3 применяется способ гребенка, где стык сваривается вразбежку. Барвинко Ю.П., Голинько В.М., Барвинко А.Ю.,Перельмутер А.В., Кулеба Г.В. Повышение работоспособности вертикальных монтажных сварных соединений стенки цилиндрических резервуаров,построенных из рулонированных заготовок// Автоматическая сварка 7, 2001, с. 27-32. Наиболее близким по технической сущности и достигаемому результату к предлагаемому изобретению является способ сборки стенки рулонируемых цилиндрических резервуаров путем совмещения в одну линию и соединения вертикальных монтажных стыков сваркой. Лялин К.В. Некоторые аспекты совершенствования конструкции и технологии сборки и сварки цилиндрических резервуаров // Монтажные и специальные работы в строительстве, 1997,7, -с. 10-13. Недостатками отмеченных способов выполнения монтажа являются большие угловые деформации и значительные смещения кромок, трудность подгонки под сварку листов гребенки, что снижает надежность вертикальных цилиндрических резервуаров, особенно при повторно-переменных нагрузках. Задачей изобретения является разработка способа сборки стенки рулонируемых вертикальных цилиндрических резервуаров объемом 1000, 2000 и 3000 м 3,обеспечивающего снижение угловых деформаций в зоне монтажного соединения,правильность геометрической формы, повышение надежности конструкции. Техническим результатом является снижение угловых деформаций в зоне монтажного соединения,обеспечение правильности геометрической формы,удобность сборки стыка и повышение надежности конструкции в целом. Поставленная задача решается тем, что в способе сборки стенки рулонируемых вертикальных цилиндрических резервуаров, согласно изобретению,стыкуемые края рулонированной стенки резервуара располагают на расстоянии 45-50 мм друг от друга и соединяют с помощью накладок,которые приваривают к стенке резервуара с внешней и внутренней сторон, причем нижнюю часть наружной накладки снабжают отверстием под болт 18 для проверки герметичности сварных швов монтажного стыка. На фиг. изображена схема предлагаемого способа сборки стенки рулонируемых вертикальных цилиндрических резервуаров. При монтаже вертикального цилиндрического резервуара кромки соединяемых листов совмещают,оставляя технический зазор, равный 45-50 мм. По обе стороны соединяемых листов размещают накладки шириной 200 мм для внешнего (2) и 100 мм для внутреннего (3) из того же материала, и такой же толщины, что и стенка резервуара (1). Накладки привариваются ручной сваркой в лодочку на стенку резервуара. Для проверки герметичности сварных швов в нижней части наружной накладки на расстоянии 50 мм от днища (5) предусматривают отверстие под болт 8 (4) для проверки герметичности сварных швов зоны монтажногосоединения. Применение предлагаемого способа сборки стенки рулонируемого вертикального цилиндрического резервуара позволяет уменьшить угловые деформации зоны монтажного стыка, предоставляет возможность сварки шва в лодочку, обеспечивает правильность геометрической формы резервуара в зоне стыка, что приводит к повышению надежности конструкции в целом. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ сборки стенки рулонируемого вертикального цилиндрического резервуара,включающий сварку вертикального монтажного стыка, отличающийся тем, что стыкуемые края рулонируемой стенки резервуара располагают на расстоянии 45-50 мм друг от друга и соединяют с помощью накладок, которые приваривают к стенке резервуара с внешней и внутренней сторон, причем нижнюю часть наружной накладки снабжают отверстием под болт 18 для проверки герметичности сварных швов монтажного стыка.

МПК / Метки

МПК: F16B 5/08

Метки: рулонируемых, резервуаров, цилиндрических, сборки, стенки, способ, вертикальных
