Способ установки анкерной полимерной крепи

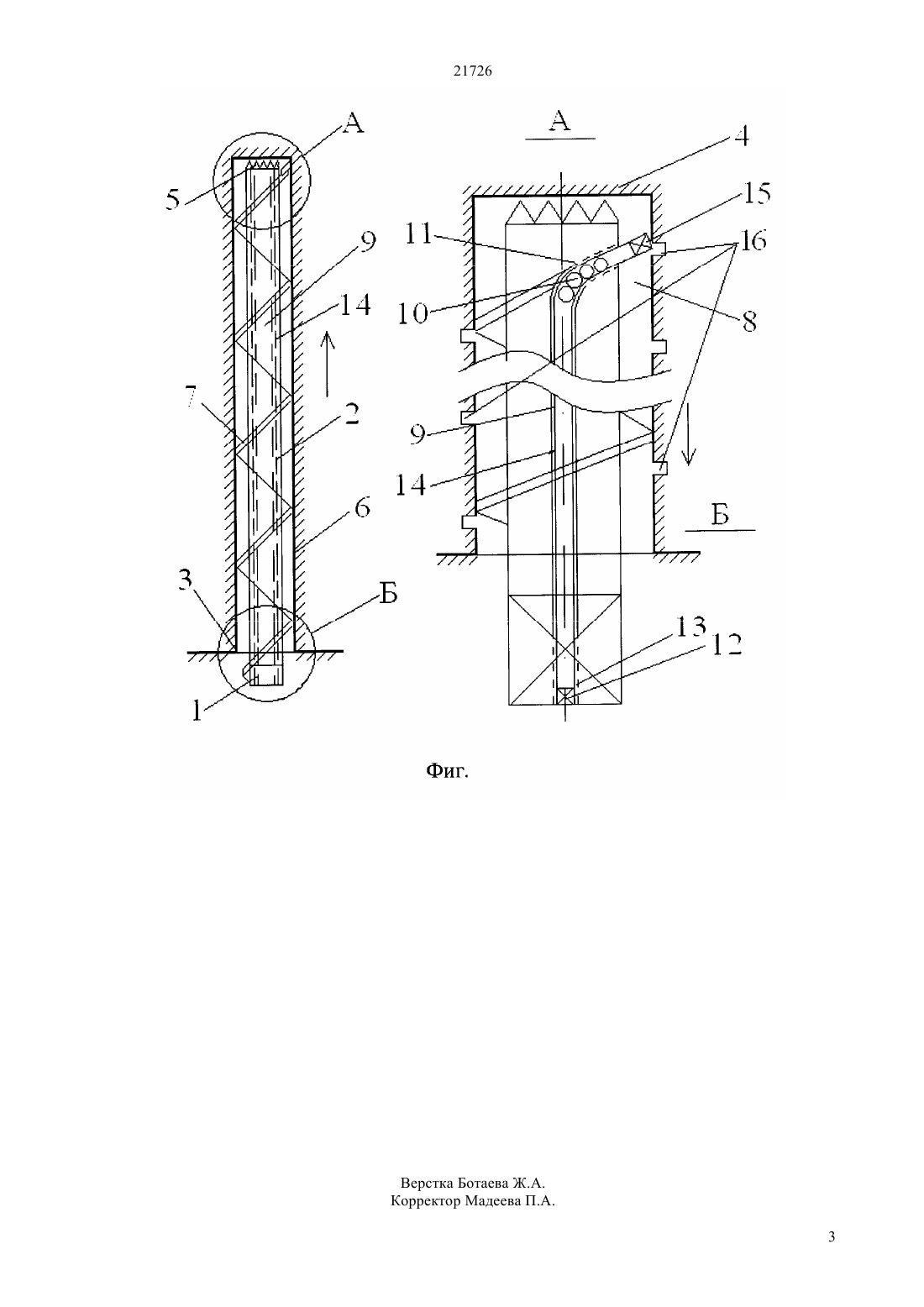

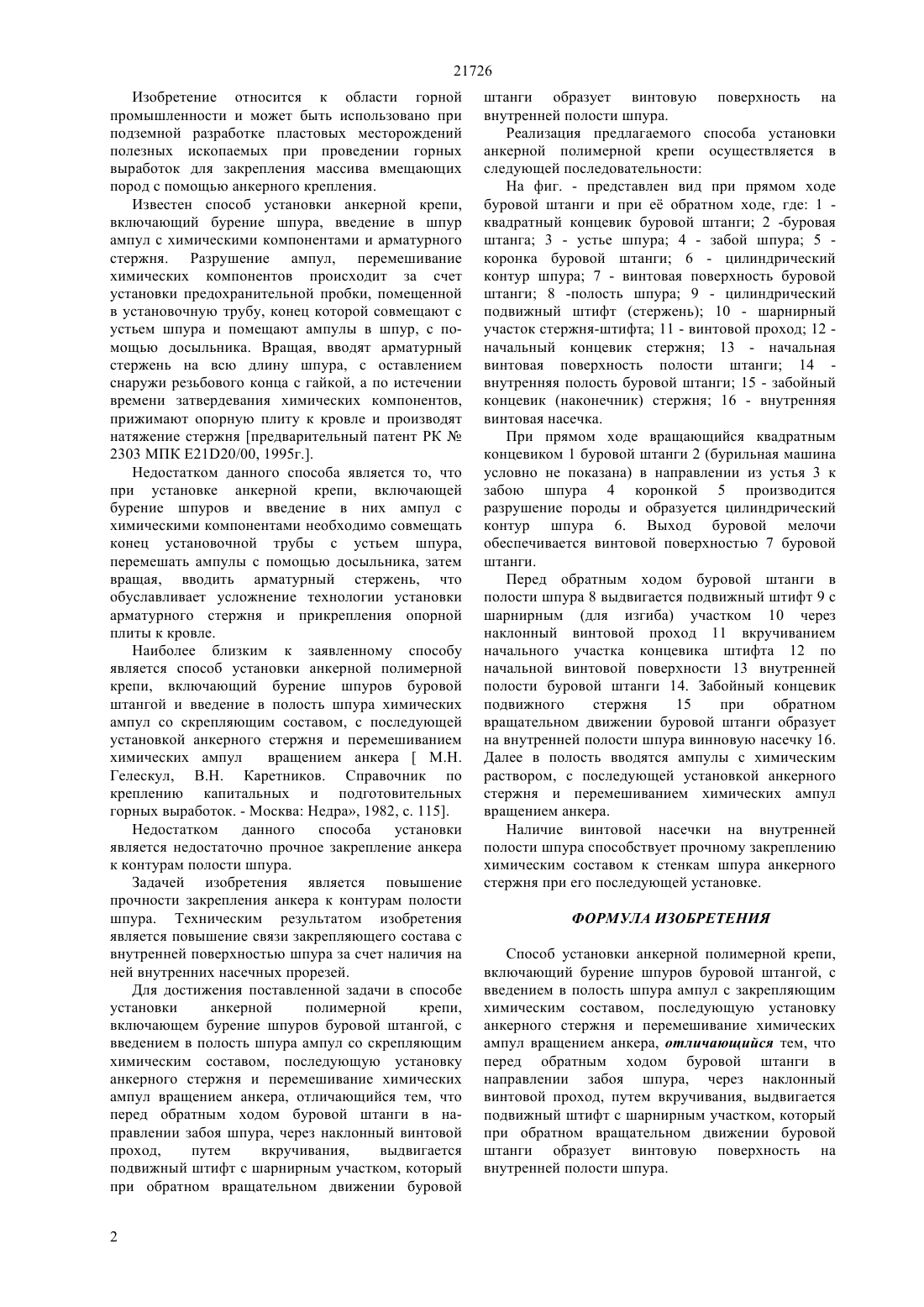

(51) 21 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Для достижения поставленной задачи в способе установки анкерной полимерной крепи,включающем бурение шпуров буровой штангой, с введением в полость шпура ампул со скрепляющим химическим составом, последующую установку анкерного стержня и перемешивание химических ампул вращением анкера, отличающийся тем, что перед обратным ходом буровой штанги в направлении забоя шпура, через наклонный винтовой проход, путем вкручивания выдвигается подвижный штифт с шарнирным участком, который при обратном вращательном движении образует винтовую поверхность на внутренней полости шпура. Наличие винтовой насечки на внутренней полости шпура способствует прочному закреплению химическим составом к стенкам шпура анкерного стержня при его последующей установке.(72) Демин Владимир Федорович Сон Дмитрий Валерьевич Демина Татьяна Владимировна Демин Виталий Владимирович Саранчуков Андрей Валентинович Вареха Жорж Павлович Смагулова Асемгуль Сериковна Балабас Анна Юрьевна(73) Демин Владимир Федорович , Сон Дмитрий Валерьевич, Демина Татьяна Владимировна , Демин Виталий Владимирович, Вареха Жорж Павлович , Смагулова Асемгуль Сериковна , Балабас Анна Юрьевна(56) М.Н. Гелескул, В.Н.Каретников. Справочник по креплению капитальных и подготовительных горных выработок. - Москва Недра, 1982, с. 115(54) СПОСОБ УСТАНОВКИ АНКЕРНОЙ ПОЛИМЕРНОЙ КРЕПИ(57) Изобретение относится к области горной промышленности и может быть использовано при подземной разработке пластовых месторождений 21726 Изобретение относится к области горной промышленности и может быть использовано при подземной разработке пластовых месторождений полезных ископаемых при проведении горных выработок для закрепления массива вмещающих пород с помощью анкерного крепления. Известен способ установки анкерной крепи,включающий бурение шпура, введение в шпур ампул с химическими компонентами и арматурного стержня. Разрушение ампул, перемешивание химических компонентов происходит за счет установки предохранительной пробки, помещенной в установочную трубу, конец которой совмещают с устьем шпура и помещают ампулы в шпур, с помощью досыльника. Вращая, вводят арматурный стержень на всю длину шпура, с оставлением снаружи резьбового конца с гайкой, а по истечении времени затвердевания химических компонентов,прижимают опорную плиту к кровле и производят натяжение стержня предварительный патент РК 2303 МПК 2120/00, 1995 г Недостатком данного способа является то, что при установке анкерной крепи, включающей бурение шпуров и введение в них ампул с химическими компонентами необходимо совмещать конец установочной трубы с устьем шпура,перемешать ампулы с помощью досыльника, затем вращая, вводить арматурный стержень, что обуславливает усложнение технологии установки арматурного стержня и прикрепления опорной плиты к кровле. Наиболее близким к заявленному способу является способ установки анкерной полимерной крепи, включающий бурение шпуров буровой штангой и введение в полость шпура химических ампул со скрепляющим составом, с последующей установкой анкерного стержня и перемешиванием химических ампул вращением анкераМ.Н. Гелескул, В.Н. Каретников. Справочник по креплению капитальных и подготовительных горных выработок. - Москва Недра, 1982, с. 115. Недостатком данного способа установки является недостаточно прочное закрепление анкера к контурам полости шпура. Задачей изобретения является повышение прочности закрепления анкера к контурам полости шпура. Техническим результатом изобретения является повышение связи закрепляющего состава с внутренней поверхностью шпура за счет наличия на ней внутренних насечных прорезей. Для достижения поставленной задачи в способе установки анкерной полимерной крепи,включающем бурение шпуров буровой штангой, с введением в полость шпура ампул со скрепляющим химическим составом, последующую установку анкерного стержня и перемешивание химических ампул вращением анкера, отличающийся тем, что перед обратным ходом буровой штанги в направлении забоя шпура, через наклонный винтовой проход,путем вкручивания,выдвигается подвижный штифт с шарнирным участком, который при обратном вращательном движении буровой 2 штанги образует винтовую поверхность на внутренней полости шпура. Реализация предлагаемого способа установки анкерной полимерной крепи осуществляется в следующей последовательности На фиг. - представлен вид при прямом ходе буровой штанги и при е обратном ходе, где 1 квадратный концевик буровой штанги 2 -буровая штанга 3 - устье шпура 4 - забой шпура 5 коронка буровой штанги 6 - цилиндрический контур шпура 7 - винтовая поверхность буровой штанги 8 -полость шпура 9 - цилиндрический подвижный штифт (стержень) 10 - шарнирный участок стержня-штифта 11 - винтовой проход 12 начальный концевик стержня 13 - начальная винтовая поверхность полости штанги 14 внутренняя полость буровой штанги 15 - забойный концевик (наконечник) стержня 16 - внутренняя винтовая насечка. При прямом ходе вращающийся квадратным концевиком 1 буровой штанги 2 (бурильная машина условно не показана) в направлении из устья 3 к забою шпура 4 коронкой 5 производится разрушение породы и образуется цилиндрический контур шпура 6. Выход буровой мелочи обеспечивается винтовой поверхностью 7 буровой штанги. Перед обратным ходом буровой штанги в полости шпура 8 выдвигается подвижный штифт 9 с шарнирным (для изгиба) участком 10 через наклонный винтовой проход 11 вкручиванием начального участка концевика штифта 12 по начальной винтовой поверхности 13 внутренней полости буровой штанги 14. Забойный концевик подвижного стержня 15 при обратном вращательном движении буровой штанги образует на внутренней полости шпура винновую насечку 16. Далее в полость вводятся ампулы с химическим раствором, с последующей установкой анкерного стержня и перемешиванием химических ампул вращением анкера. Наличие винтовой насечки на внутренней полости шпура способствует прочному закреплению химическим составом к стенкам шпура анкерного стержня при его последующей установке. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ установки анкерной полимерной крепи,включающий бурение шпуров буровой штангой, с введением в полость шпура ампул с закрепляющим химическим составом, последующую установку анкерного стержня и перемешивание химических ампул вращением анкера, отличающийся тем, что перед обратным ходом буровой штанги в направлении забоя шпура, через наклонный винтовой проход, путем вкручивания, выдвигается подвижный штифт с шарнирным участком, который при обратном вращательном движении буровой штанги образует винтовую поверхность на внутренней полости шпура.
