Подхват анкерной крепи

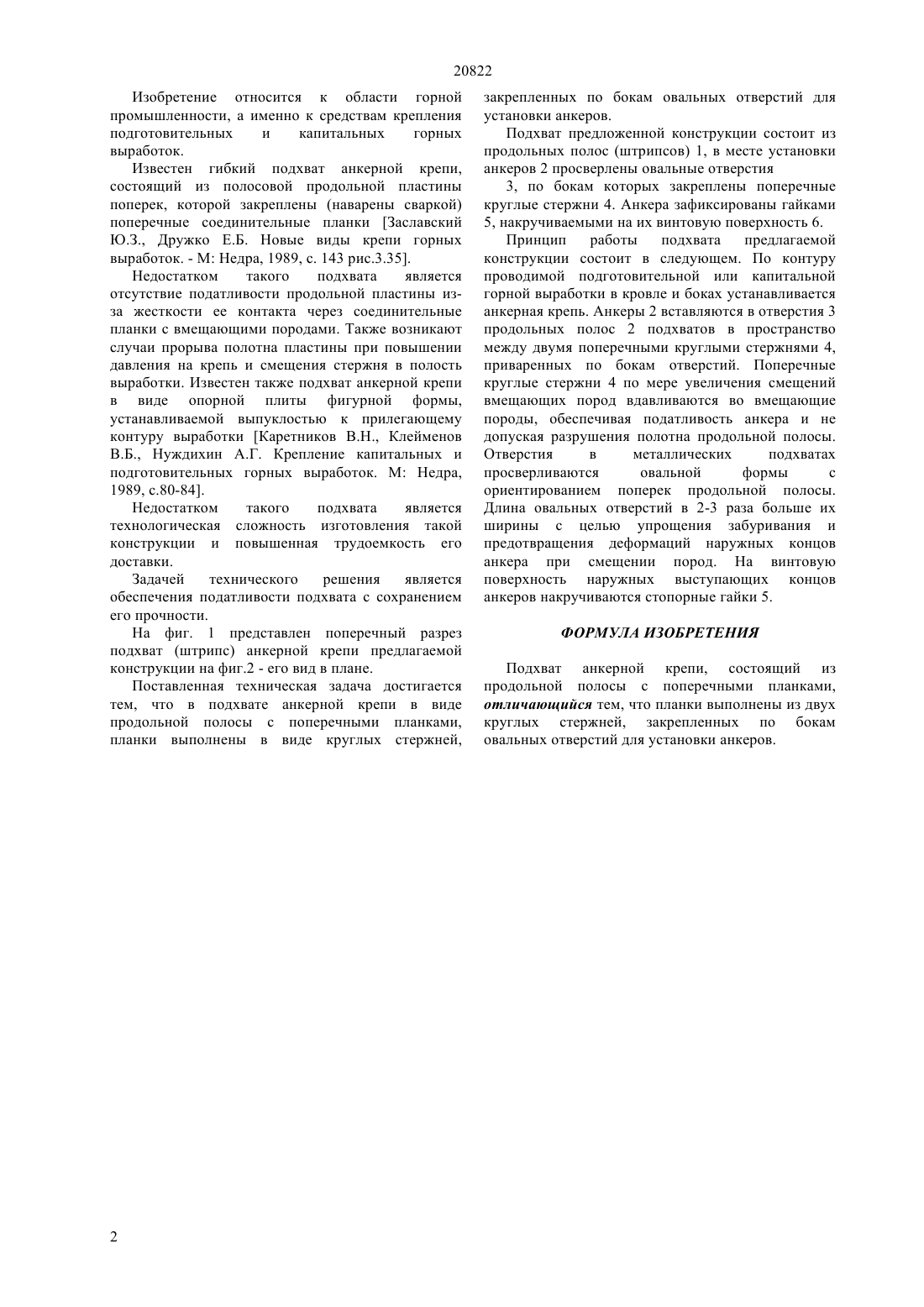

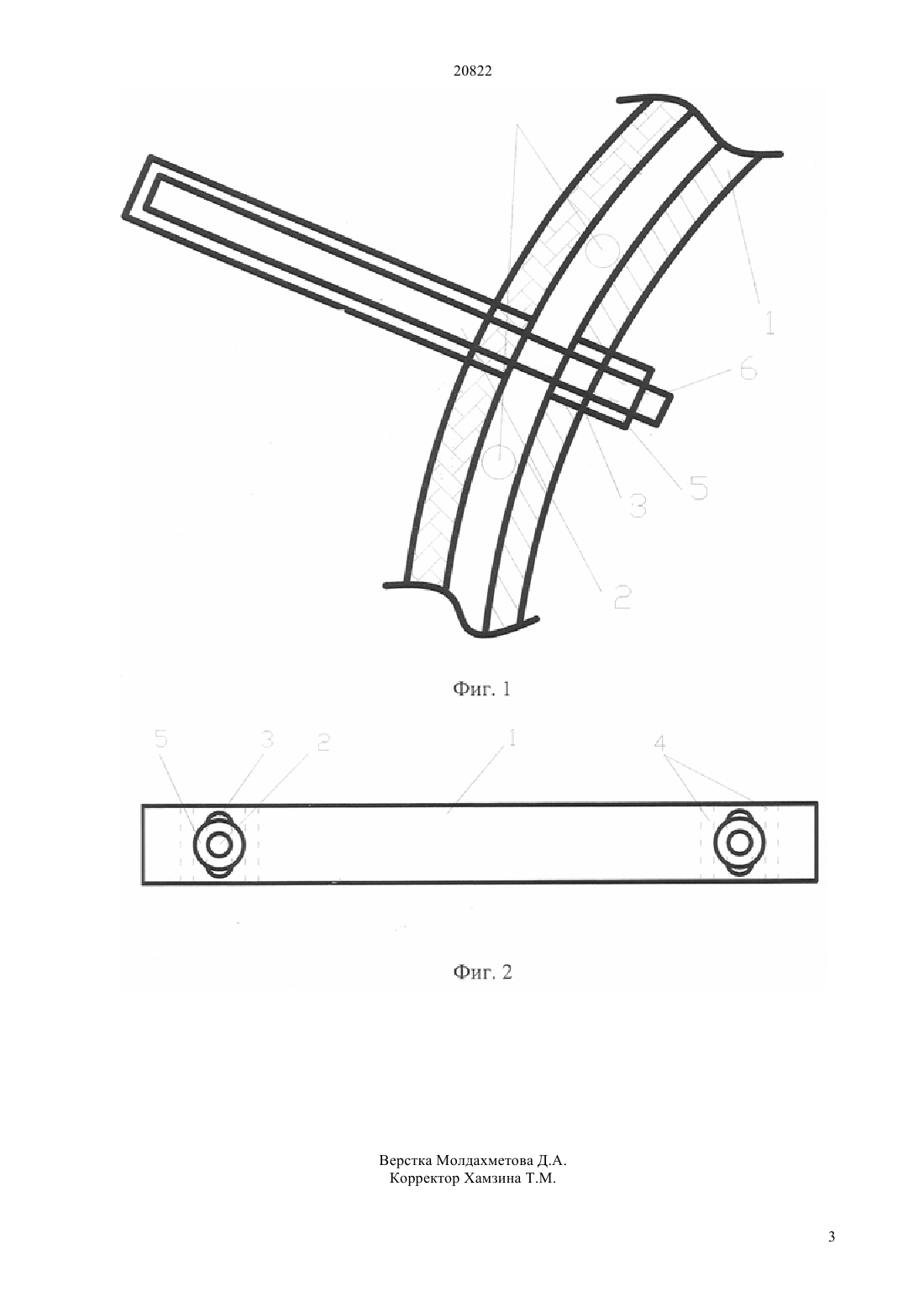

(51) 21 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к области горной промышленности, а именно к средствам крепления подготовительных и капитальных горных выработок. Задачей технического решения является обеспечения податливости подхвата с сохранением его прочности. Подхват анкерной крепи, состоящий из продольной полосы с поперечными планками, где планки выполнены из двух круглых стержней,закрепленных по бокам овальных отверстий для установки анкеров.(76) Демин Владимир Федорович , Сон Дмитрий Валерьевич , Демина Татьяна Владимировна , Демин Виталий Владимирович, Стеклянников Иван Васильевич , Вареха Жорж Павлович , Смагулова Асемгуль Серековна(56) Заславский Ю.З., Дружко Е.Б. Новые виды крепи горных выработок М. Недра. 1989, с.143,рис. 3.35 20822 Изобретение относится к области горной промышленности, а именно к средствам крепления подготовительных и капитальных горных выработок. Известен гибкий подхват анкерной крепи,состоящий из полосовой продольной пластины поперек, которой закреплены (наварены сваркой) поперечные соединительные планки Заславский Ю.З., Дружко Е.Б. Новые виды крепи горных выработок. - М Недра, 1989, с. 143 рис.3.35. Недостатком такого подхвата является отсутствие податливости продольной пластины изза жесткости ее контакта через соединительные планки с вмещающими породами. Также возникают случаи прорыва полотна пластины при повышении давления на крепь и смещения стержня в полость выработки. Известен также подхват анкерной крепи в виде опорной плиты фигурной формы,устанавливаемой выпуклостью к прилегающему контуру выработки Каретников В.Н., Клейменов В.Б., Нуждихин А.Г. Крепление капитальных и подготовительных горных выработок. М Недра,1989, с.80-84. Недостатком такого подхвата является технологическая сложность изготовления такой конструкции и повышенная трудоемкость его доставки. Задачей технического решения является обеспечения податливости подхвата с сохранением его прочности. На фиг. 1 представлен поперечный разрез подхват (штрипс) анкерной крепи предлагаемой конструкции на фиг.2 - его вид в плане. Поставленная техническая задача достигается тем, что в подхвате анкерной крепи в виде продольной полосы с поперечными планками,планки выполнены в виде круглых стержней, 2 закрепленных по бокам овальных отверстий для установки анкеров. Подхват предложенной конструкции состоит из продольных полос (штрипсов) 1, в месте установки анкеров 2 просверлены овальные отверстия 3, по бокам которых закреплены поперечные круглые стержни 4. Анкера зафиксированы гайками 5, накручиваемыми на их винтовую поверхность 6. Принцип работы подхвата предлагаемой конструкции состоит в следующем. По контуру проводимой подготовительной или капитальной горной выработки в кровле и боках устанавливается анкерная крепь. Анкеры 2 вставляются в отверстия 3 продольных полос 2 подхватов в пространство между двумя поперечными круглыми стержнями 4,приваренных по бокам отверстий. Поперечные круглые стержни 4 по мере увеличения смещений вмещающих пород вдавливаются во вмещающие породы, обеспечивая податливость анкера и не допуская разрушения полотна продольной полосы. Отверстия в металлических подхватах просверливаются овальной формы с ориентированием поперек продольной полосы. Длина овальных отверстий в 2-3 раза больше их ширины с целью упрощения забуривания и предотвращения деформаций наружных концов анкера при смещении пород. На винтовую поверхность наружных выступающих концов анкеров накручиваются стопорные гайки 5. ФОРМУЛА ИЗОБРЕТЕНИЯ Подхват анкерной крепи, состоящий из продольной полосы с поперечными планками,отличающийся тем, что планки выполнены из двух круглых стержней, закрепленных по бокам овальных отверстий для установки анкеров.
