Податливый анкер

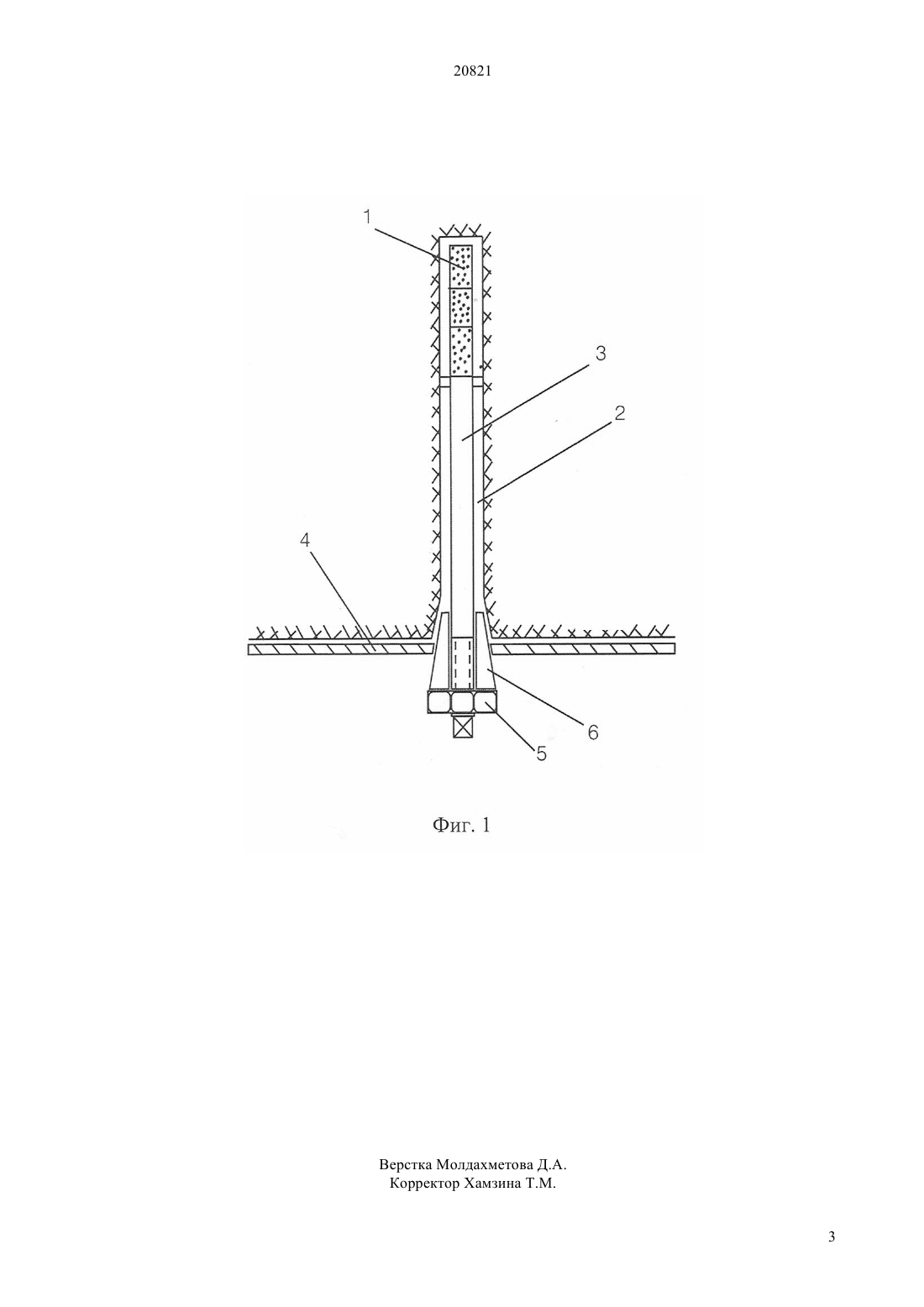

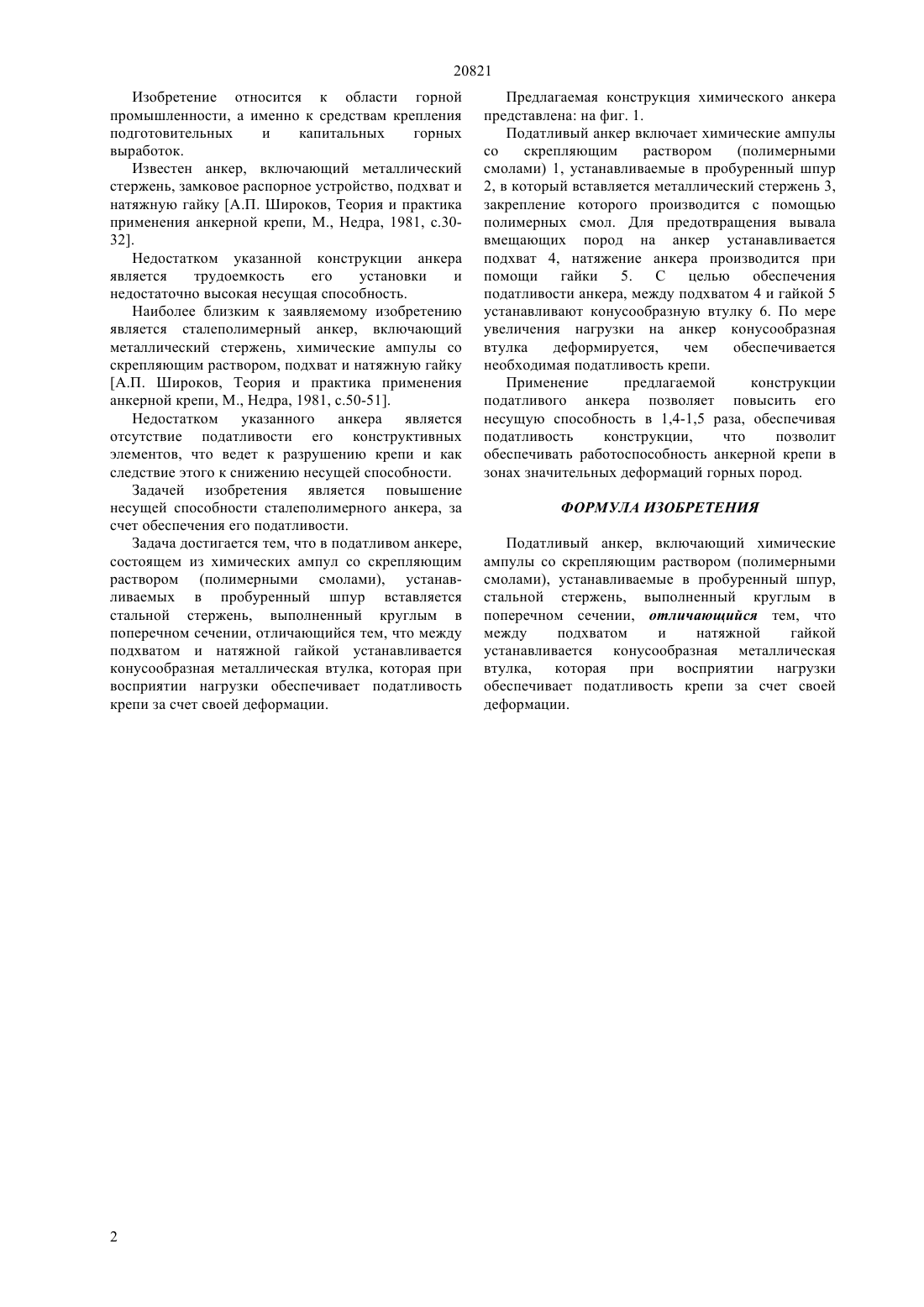

(51) 21 21/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ подготовительных и капитальных горных выработок. Задачей изобретения является повышение несущей способности сталеполимерного анкера, за счет обеспечения его податливости. Технический результат достигается тем, что в податливом анкере, состоящем из химических ампул со скрепляющим раствором (полимерными смолами), устанавливаемых в пробуренный шпур вставляется стальной стержень, выполненный круглым в поперечном сечении, отличающийся тем,что между подхватом и натяжной гайкой устанавливается конусообразная металлическая втулка, которая при восприятии нагрузки обеспечивает податливость крепи за счет своей деформации.(76) Демин Владимир Федорович , Сон Дмитрий Валерьевич , Демина Татьяна Владимировна , Демин Виталий Владимирович, Стеклянников Иван Васильевич ,Ямпольский Михаил Михайлович , Смирнов Юрий Николаевич(56) Широков А.П., Теория и практика применения анкерной крепи, М. Недра, 1981 г., с.50-51 20821 Изобретение относится к области горной промышленности, а именно к средствам крепления подготовительных и капитальных горных выработок. Известен анкер, включающий металлический стержень, замковое распорное устройство, подхват и натяжную гайку А.П. Широков, Теория и практика применения анкерной крепи, М., Недра, 1981, с.3032. Недостатком указанной конструкции анкера является трудоемкость его установки и недостаточно высокая несущая способность. Наиболее близким к заявляемому изобретению является сталеполимерный анкер, включающий металлический стержень, химические ампулы со скрепляющим раствором, подхват и натяжную гайку А.П. Широков, Теория и практика применения анкерной крепи, М., Недра, 1981, с.50-51. Недостатком указанного анкера является отсутствие податливости его конструктивных элементов, что ведет к разрушению крепи и как следствие этого к снижению несущей способности. Задачей изобретения является повышение несущей способности сталеполимерного анкера, за счет обеспечения его податливости. Задача достигается тем, что в податливом анкере,состоящем из химических ампул со скрепляющим раствором (полимерными смолами), устанавливаемых в пробуренный шпур вставляется стальной стержень, выполненный круглым в поперечном сечении, отличающийся тем, что между подхватом и натяжной гайкой устанавливается конусообразная металлическая втулка, которая при восприятии нагрузки обеспечивает податливость крепи за счет своей деформации. Предлагаемая конструкция химического анкера представлена на фиг. 1. Податливый анкер включает химические ампулы со скрепляющим раствором(полимерными смолами) 1, устанавливаемые в пробуренный шпур 2, в который вставляется металлический стержень 3,закрепление которого производится с помощью полимерных смол. Для предотвращения вывала вмещающих пород на анкер устанавливается подхват 4, натяжение анкера производится при помощи гайки 5. С целью обеспечения податливости анкера, между подхватом 4 и гайкой 5 устанавливают конусообразную втулку 6. По мере увеличения нагрузки на анкер конусообразная втулка деформируется,чем обеспечивается необходимая податливость крепи. Применение предлагаемой конструкции податливого анкера позволяет повысить его несущую способность в 1,4-1,5 раза, обеспечивая податливость конструкции,что позволит обеспечивать работоспособность анкерной крепи в зонах значительных деформаций горных пород. ФОРМУЛА ИЗОБРЕТЕНИЯ Податливый анкер, включающий химические ампулы со скрепляющим раствором (полимерными смолами), устанавливаемые в пробуренный шпур,стальной стержень, выполненный круглым в поперечном сечении, отличающийся тем, что между подхватом и натяжной гайкой устанавливается конусообразная металлическая втулка, которая при восприятии нагрузки обеспечивает податливость крепи за счет своей деформации.
