Кассетная установка для изготовления изделий из бетонных смесей

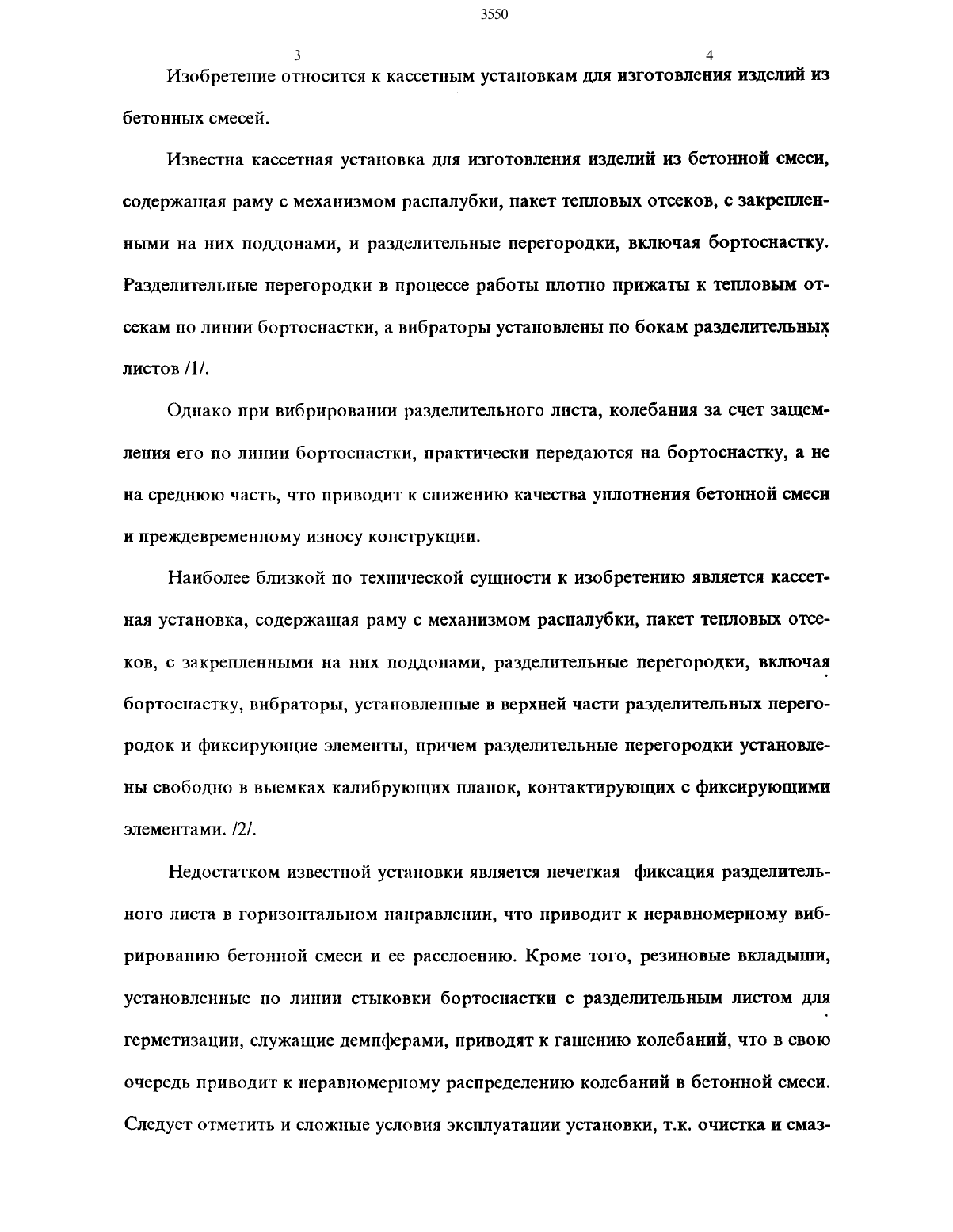

3 4 ИЗОбрСТСПИС ОТНОСИТСЯ К КНСССТПЫМ УСТНПОВКВМ ДЛЯ ИЗГОТОВЛСНИЯ изделий ИЗИзвестна кассетная установка для изготовления изделий из бетонной смеси,содержащая раму с механизмом распалубки, пакет тепловых отсеков, с закрепленными на них поддонами, и разделительные перегородки, включая бортоснастку. Разделительные перегородки в процессе работы плотно прижаты к тепловым отсекам но линии бортоснастки, а вибраторы установлены по бокам разделительных листов /1/.Однако при внбрировании разделительного листа, колебания за счет защемления его но линии бортоснастки, практически передаются на бортоснасгку, а не на среднюю часть, что приводит к снижению качества уплотнения бетонной смеси и преждевременному износу конструкции.Наиболее близкой по технической сущности к изобретению является кассетная установка, содержащая раму с механизмом распалубки, пакет тепловых отсеков, с закрепленными на ннх поддонами, разделительные перегородки, включая бортоснастку, вибраторы, установленные в верхней части разделительных перегородок и фиксирующие элементы, причем разделительные перегородки установлены свободно в выемках калибрующих планок, контактирующих с фиксирующими элементами. /2/.Недостатком известной установки является нечеткая фиксация разделительного листа в горизонтальном направлении, что приводит к неравномерному вибрированию бетонной смеси и ее расслоению. Кроме того, резиновые вкладыши,установленные по линии стыковки бортоснасгки с разделительным листом для герметизации, служащие демпферами, приводят к гашению колебаний, что в свою очередь приводит к неравномерному распределению колебаний в бетонной смеси.СЛСДУСТ ОТМСТИТЬ И СЛОЖНЫЕ УСЛОВИЯ ЭКСПЛУЗТЗЦИИ установки, Т.К. ОЧИСТКЕ И СМЕЗ 35505 6 ка конструкции после окончания рабочего цикла затруднена вследствие сложной, лабиринтной формы бортоспастки.Технический результат, заключающийся в повышении качества уплотнения бетонной смеси за счет равномерного распределения в ней колебаний и упрощении процесса, обеспечивается тем, что в кассетной установке для изготовления изделий из бетонной смеси, содержащей раму с механизмом расналубки, пакет тепловых отсеков, с закрепленными на них поддонами, разделительные перегородки с фиксирующими элементами, бортоснастку, уплотняющие элементы и вибраторы, согласно изобретению концы поддонов, контактирующие с разделительными перегородками, выполнены закругленными, фиксирующие элементы - в виде точечных опор, установленных на вертикали разделительной перегородки и жестко соединенных одним концом с тепловым отсеком, при этом точечные опоры,установлены в расчетных точках нулевых перемещений разделительной перегородки. Точечные опоры выполнены в виде пальцев с закругленными концами.На фиг.1 изображен общий вид кассетной установки на фиг.2 - вид А на фиг.1 (фрагмент установки точечных опор) на фиг.3 - расчетная схема разделительной перегородки на свободные колебания на фиг.4 - заданная форма свободного колебания разделительной перегородки со схемой установки точечных опор.Кассетная установка содержит раму 1 с механизмом распалубки 2, кассетную форму, состоящую из тепловых отсеков 3, разделительных перегородок 4, поддонов бортоснастки 5, концы которых выполнены закругленными и при контакте с разделительными перегородками 4 зажимают их но линии, т.е. образуют линейный шарнир. Борта 6 бортоснастки прикреплены к тепловым отсекам 3 и снабжены упругими уплотняющими элементами 7 по всей их высоте. К тепловым отсекам 3 но вертикали жестко присоединены точечные опоры 8 в виде пальцев с закруг ленными концами. Первая сверху точечная опора 8 установлена с учетом кон 35507 8 сгруктивных и технологических соображений. Остальные точечные опоры 8 уста новлены в расчетных точках нулевых перемещий заданной формы свободного колебания разделительной перегородки 4 (см.фиг.3,4). По бокам разделительной перегордки 4 установлены вибраторы 9.Кассетная установка работает следующим образомПосле распалубки и последующего съема железобетонных изделий осуществляют очистку и смазку рабочих поверхностей тепловых отсеков 3, разделительных перегородок 4, поддонон 5 и бортов б бортоснастки с последующей установкой и фиксацией арматурных каркасов. С помощью механизма 2 распалубки осуществляют сборку и сжатие кассетной формы. Тепловые отсеки 3 и разделительные перегородки 4 устанавливают в проектное положение с помощью сгьпсовки поддонов 5 с закругленными концами и образованием линейного шарнира и фиксации разделительных листов 4 по вертикали точечными опорами 8. Затем производят укладку и уплотнение бетонной смеси при вибрации разделительных перегородок 4. После окончания термообработки производят распалубку изделий путем последовательного отодвнгапия разделительных перегородок 4 и тепловых отсеков 3 с помощью механизма 2. Изделия последовательно выншиают с помощью крана.Использование кассетной установки предлагаемой конструкции позволяет обеспечить равномерное распределение колебаний в бетонной смеси при четкой фиксации разделительных перегородок в горизонтальном направлении и, тем самым, повысить качество уплотняемой бетонной смеси, а также упростить процессэксплуатации за счет образования шарнирного соединения бортоснастки с пере ГОРОДКЗМИ И облегчения ПрОЦСССЯ ОЧИСТКИ КОПСТрУКЦИИ ПОСЛЕ РВбОЧСГО цикла.Кассетная установка для изготовления изделий из бетонной смеси, содержаЩая раму С МСХННИЗМОМ распалубки, пакет ТЕПЛОВЫХ ОТССКОВ, С закрепленными на них ПОДДОНЗМИ, разделитсльпьте ПСРСГОРОДКИ С фиксирующими ЭЛСМСНТЗМИ, бортоснастку уплотняющие элементы и вибраторы, отличающаяся тем, что концы поддонов, контактирующие с разделительнымн перегородками выполнены заКРУГЛСПНЫМИ, фИКСИру 1 ОЩР 1 С ЭПСМСНТЫ - В виде точечных ОПОР, установленных на вертикали рЗЗДСЛИТСЛЬНОЙ перегородки И ЖВСТКО соединенных одним КОНЦОМ С ТСПЛОВЫМ ОТССКОМ, при ЭТОМ ТОЧСЧПЫС опоры установлены В расчетных ТОЧКНХ нулевых перемещений разделительной перегородки.2. Кассетная установка по п.1, отличающаяся тем, что точечные опоры вы ПОЛНСНЬЕ В виде ПНЛЬЦСВ С закругленными концами.
