Машинка для стрижки волос и режущая головка для машинки

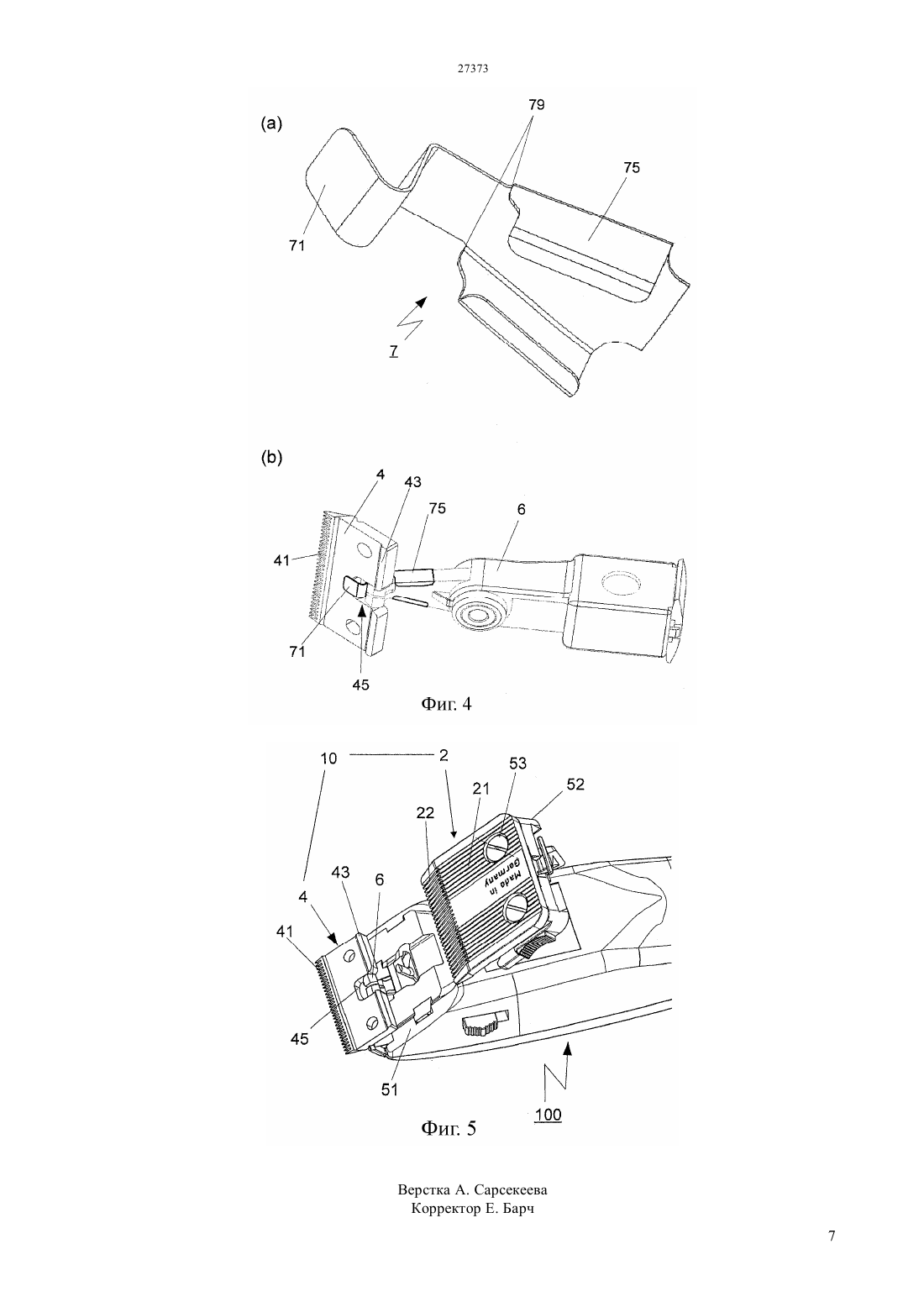

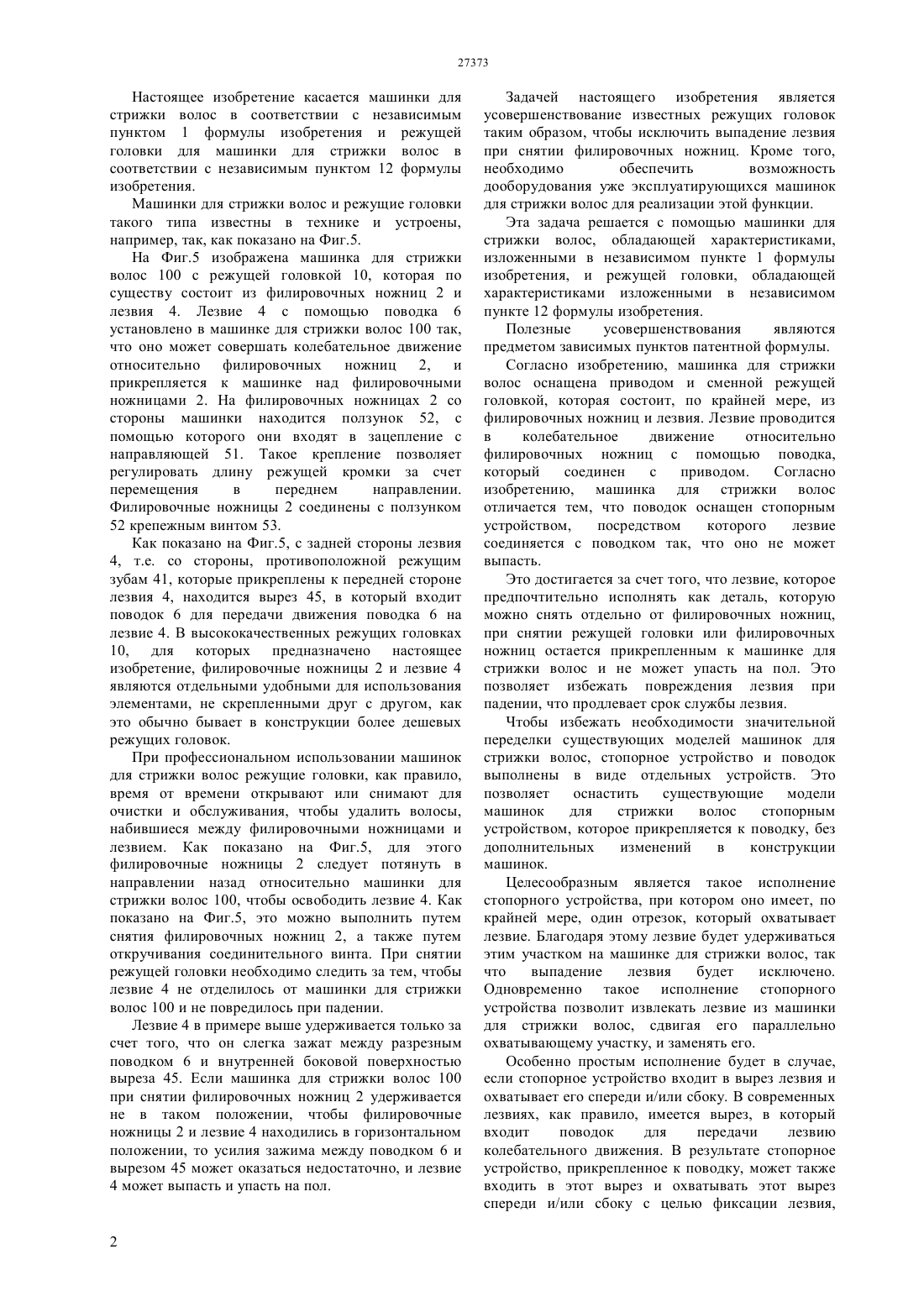

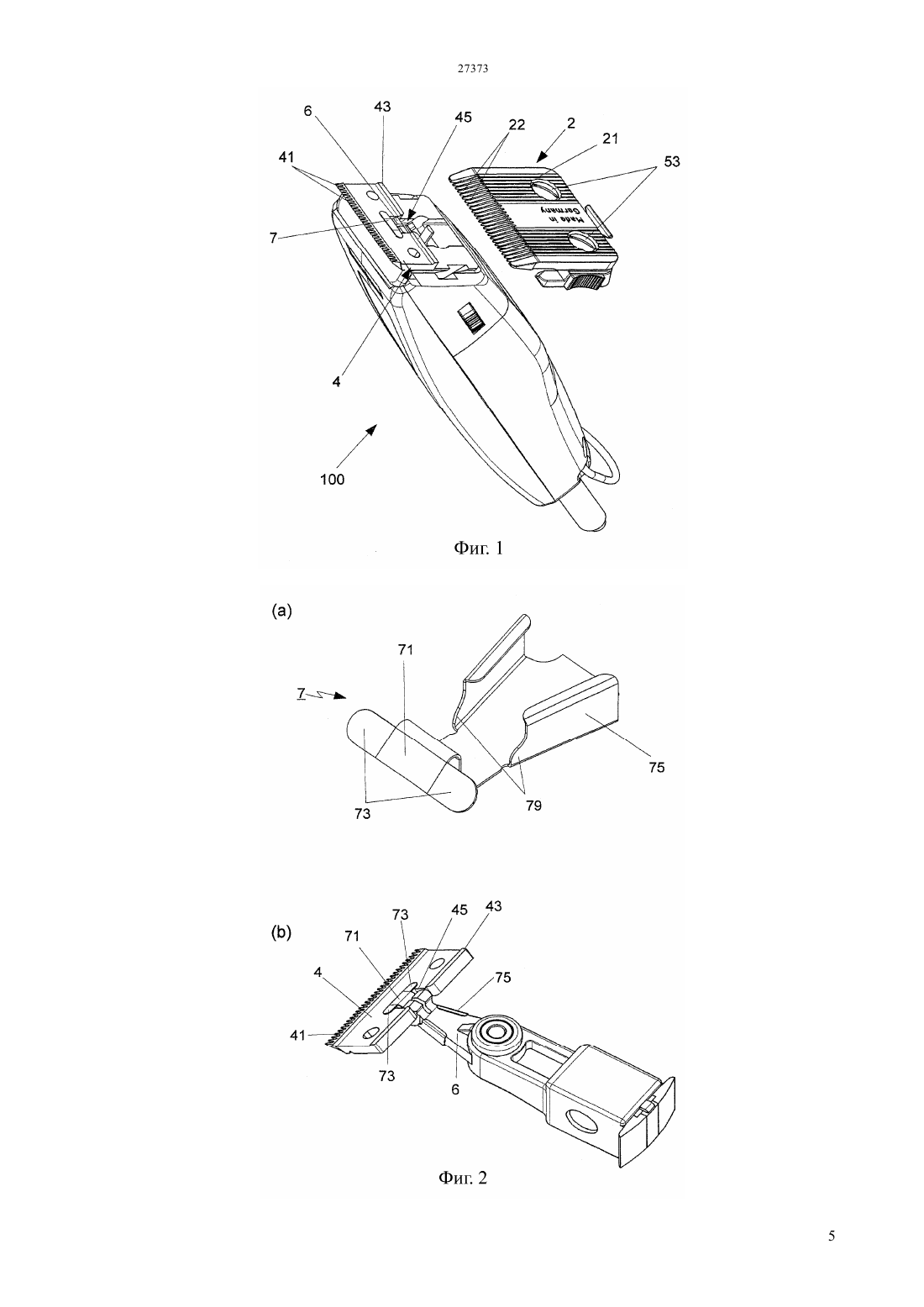

(51) 26 19/06 (2006.01) 26 19/20 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) МАШИНКА ДЛЯ СТРИЖКИ ВОЛОС И РЕЖУЩАЯ ГОЛОВКА ДЛЯ МАШИНКИ(57) Настоящее изобретение касается машинки для стрижки волос и режущей головки для машинки для стрижки волос. Машинка для стрижки волос (100) с приводом и сменной режущей головкой (10) с филировочными ножницами (2) и лезвием (4),которое за счет поводка (6), соединенного с приводом,может совершать колебательное движение относительно филировочных ножниц (2),причем поводок(6) оснащен стопорным устройством (7), благодаря которому лезвие (4) надежно удерживается на поводке (6). Технический результат - исключение выпадения лезвия при снятии филировочных ножниц.(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Настоящее изобретение касается машинки для стрижки волос в соответствии с независимым пунктом 1 формулы изобретения и режущей головки для машинки для стрижки волос в соответствии с независимым пунктом 12 формулы изобретения. Машинки для стрижки волос и режущие головки такого типа известны в технике и устроены,например, так, как показано на Фиг.5. На Фиг.5 изображена машинка для стрижки волос 100 с режущей головкой 10, которая по существу состоит из филировочных ножниц 2 и лезвия 4. Лезвие 4 с помощью поводка 6 установлено в машинке для стрижки волос 100 так,что оно может совершать колебательное движение относительно филировочных ножниц 2, и прикрепляется к машинке над филировочными ножницами 2. На филировочных ножницах 2 со стороны машинки находится ползунок 52, с помощью которого они входят в зацепление с направляющей 51. Такое крепление позволяет регулировать длину режущей кромки за счет перемещения в переднем направлении. Филировочные ножницы 2 соединены с ползунком 52 крепежным винтом 53. Как показано на Фиг.5, с задней стороны лезвия 4, т.е. со стороны, противоположной режущим зубам 41, которые прикреплены к передней стороне лезвия 4, находится вырез 45, в который входит поводок 6 для передачи движения поводка 6 на лезвие 4. В высококачественных режущих головках 10, для которых предназначено настоящее изобретение, филировочные ножницы 2 и лезвие 4 являются отдельными удобными для использования элементами, не скрепленными друг с другом, как это обычно бывает в конструкции более дешевых режущих головок. При профессиональном использовании машинок для стрижки волос режущие головки, как правило,время от времени открывают или снимают для очистки и обслуживания, чтобы удалить волосы,набившиеся между филировочными ножницами и лезвием. Как показано на Фиг.5, для этого филировочные ножницы 2 следует потянуть в направлении назад относительно машинки для стрижки волос 100, чтобы освободить лезвие 4. Как показано на Фиг.5, это можно выполнить путем снятия филировочных ножниц 2, а также путем откручивания соединительного винта. При снятии режущей головки необходимо следить за тем, чтобы лезвие 4 не отделилось от машинки для стрижки волос 100 и не повредилось при падении. Лезвие 4 в примере выше удерживается только за счет того, что он слегка зажат между разрезным поводком 6 и внутренней боковой поверхностью выреза 45. Если машинка для стрижки волос 100 при снятии филировочных ножниц 2 удерживается не в таком положении, чтобы филировочные ножницы 2 и лезвие 4 находились в горизонтальном положении, то усилия зажима между поводком 6 и вырезом 45 может оказаться недостаточно, и лезвие 4 может выпасть и упасть на пол. Задачей настоящего изобретения является усовершенствование известных режущих головок таким образом, чтобы исключить выпадение лезвия при снятии филировочных ножниц. Кроме того,необходимо обеспечить возможность дооборудования уже эксплуатирующихся машинок для стрижки волос для реализации этой функции. Эта задача решается с помощью машинки для стрижки волос, обладающей характеристиками,изложенными в независимом пункте 1 формулы изобретения, и режущей головки, обладающей характеристиками изложенными в независимом пункте 12 формулы изобретения. Полезные усовершенствования являются предметом зависимых пунктов патентной формулы. Согласно изобретению, машинка для стрижки волос оснащена приводом и сменной режущей головкой, которая состоит, по крайней мере, из филировочных ножниц и лезвия. Лезвие проводится в колебательное движение относительно филировочных ножниц с помощью поводка,который соединен с приводом. Согласно изобретению, машинка для стрижки волос отличается тем, что поводок оснащен стопорным устройством,посредством которого лезвие соединяется с поводком так, что оно не может выпасть. Это достигается за счет того, что лезвие, которое предпочтительно исполнять как деталь, которую можно снять отдельно от филировочных ножниц,при снятии режущей головки или филировочных ножниц остается прикрепленным к машинке для стрижки волос и не может упасть на пол. Это позволяет избежать повреждения лезвия при падении, что продлевает срок службы лезвия. Чтобы избежать необходимости значительной переделки существующих моделей машинок для стрижки волос, стопорное устройство и поводок выполнены в виде отдельных устройств. Это позволяет оснастить существующие модели машинок для стрижки волос стопорным устройством, которое прикрепляется к поводку, без дополнительных изменений в конструкции машинок. Целесообразным является такое исполнение стопорного устройства, при котором оно имеет, по крайней мере, один отрезок, который охватывает лезвие. Благодаря этому лезвие будет удерживаться этим участком на машинке для стрижки волос, так что выпадение лезвия будет исключено. Одновременно такое исполнение стопорного устройства позволит извлекать лезвие из машинки для стрижки волос, сдвигая его параллельно охватывающему участку, и заменять его. Особенно простым исполнение будет в случае,если стопорное устройство входит в вырез лезвия и охватывает его спереди и/или сбоку. В современных лезвиях, как правило, имеется вырез, в который входит поводок для передачи лезвию колебательного движения. В результате стопорное устройство, прикрепленное к поводку, может также входить в этот вырез и охватывать этот вырез спереди и/или сбоку с целью фиксации лезвия, 27373 чтобы удерживать лезвие на поводке и,соответственно, на машинке для стрижки волос. Особенно простое крепление стопорного устройства к поводку достигается в случае, когда стопорное устройство охватывает поводок с геометрическим замыканием. Такое соединение с геометрическим замыканием может быть исполнено, например, как стопорящее соединение,так что стопорное устройство может быть пристегнуто к поводку или защелкнуто на нем. Решение можно сделать экономичным, если стопорное устройство будет выполнено из пластмассы, например, как формованная деталь из пластмассы. В качестве альтернативы, можно изготовить стопорное устройство из металла, например, в виде гнутой детали из листового металла или фасонной пружины. Модернизация уже поставленной модели машинки для стрижки волос возможна, например,путем изготовления для этой машинки режущей головки с филировочными ножницами и лезвием, в которой будет предусмотрено стопорное устройство для фиксации лезвия на поводке машинки и предотвращения выпадения лезвия. Далее приведено подробное описание изобретения со ссылками на прилагаемые чертежи. Фиг.1 - Перспективное изображение машинки для стрижки волос, согласно изобретению со стопорным устройством, изготовленным в виде гнутой детали из листового металла,Фиг.2 а - Стопорное устройство с Фиг.1 как отдельная деталь,Фиг.2 - Крепление лезвия к поводку с помощью стопорного устройства, изображенного на Фиг.1 и Фиг.2 а,Фиг.2 с - Продольное сечение по линии А-А (см. Фиг.2),Фиг.3 а - Стопорное устройство, выполненное в виде фасонной пружины,Фиг.3 - Крепление лезвия к поводку с помощью стопорного устройства, изображенного на Фиг.3 а,Фиг.4 - Дополнительная форма исполнения стопорного устройства в виде гнутой детали из листового металла,Фиг.4 - Крепление лезвия к поводку с помощью стопорного устройства, изображенного на Фиг.4 а,Фиг.5 - Современная машинка для стрижки волос (после модернизации). На Фиг.1 изображена соответствующая изобретению машинка для стрижки волос 100 с режущей головкой 10, которая состоит из филировочных ножниц 2 и лезвия 4. Лезвие 4 с помощью поводка 6, соединенного с приводом машинки для стрижки волос 100 (например,двигателем с возвратно-поступательным движением), может совершать колебательное движение относительно филировочных ножниц 2,так что волосы, находящиеся между зубьями расчески 22 и зубьями лезвия 41, срезаются за счет относительного движения лезвия 4 и филировочных ножниц 2. Лезвие 4 имеет вырез 45, в которое входит поводок 6. Кроме того, между поводком 6 и лезвием 4 расположено стопорное устройство 7,которое прикреплено к поводку 6 и охватывает лезвие 4 в области выреза 45 спереди и сбоку. Благодаря этому лезвие 4 при снятии режущей головки 10, как показано на Фиг.1, удерживается на машинке для стрижки волос 100, что позволяет избежать падения лезвия 4. На Фиг.2 а приведено перспективное изображение стопорного устройства 7 с Фиг.1. В соответствии с примером реализации, стопорное устройство 7 представлено на Фиг.2 в виде гнутой детали из листового металла и имеет крепежный участок 75 для фиксации стопорного устройства 7 на поводке 6. Крепежный участок 75, как показано на Фиг.2, исполнен так, что он охватывает участок поводка 6 с геометрическим замыканием и может быть надвинут или защелкнут на поводке со стороны свободного конца поводка 6. Для этого на передней стороне крепежного участка 75 стопорного устройства 7 находятся фиксирующие кромки 79, которые упираются в участок поводка 6 и, тем самым, предотвращают соскальзывание и отсоединение стопорного устройства 7 от поводка 6. Для фиксации лезвия 4 на машинке для стрижки волос 100 стопорное устройство 7 оснащено носиком 71,а также крылышками 73,установленными на носике 71. Как видно из Фиг.2, поводок 6 своим передним концом входит в вырез 45 лезвия 4 и, таким образом, позволяет приводить лезвие 4 в движение. Носик 71 и крылышки 73 стопорного устройства 7 охватывают лезвие 4 в области выреза 45 как с передней стороны, так и сбоку, что препятствует выпадению лезвия 4 из машинки для стрижки волос 100, изображенной на Фиг. 1. Принцип работы стопорного устройства 7 особенно хорошо понятен из Фиг.2 с. На этом рисунке хорошо видно, как носик 71 стопорного устройства 7 охватывает лезвие 4. Однако такое исполнение стопорного устройства 7 возможно,только если лезвие 4 филировочных ножниц 2 передней частью лежат на зубьях лезвия 41, а задней частью - на направляющей 43, параллельной зубьям лезвия 41, так что в промежутке между зубьями лезвия 41 и направляющей 43 имеется достаточно места для зацепления стопорного устройства 7. Крылышки 73,расположенные сбоку,обеспечивают дополнительную фиксацию лезвия 4,т.к. необходимо также преодолеть сопротивление направляющей 43, находящейся сзади на лезвии 4, с помощью которой лезвие 4 скользит по филировочным ножницам 2. На Фиг.3 представлено перспективное изображение дополнительных исполнений стопорного устройства 7. В предыдущем примере приведено стопорное устройство 7, выполненное в виде так называемой фасонной пружины, т.е. в виде хомута из пружинной стали. Стопорное устройство 7, как и стопорное устройство 7 в соответствии с Фиг.2, оснащено расположенным сзади крепежным участком 75, который изготовлен так, чтобы он охватывал поводок 6 машинки для стрижки волос 100. В качестве фиксирующего элемента 79 3 используется изогнутая в соответствии с конструктивной формой фасонная пружина, которая входит в вырез 45 поводка 6 и, таким образом,фиксирует стопорное устройство 7 на поводке 6. Спереди на стопорном устройстве 7 предусмотрена дугообразная скоба 77, которая, аналогично носику 71 и крылышкам 73, охватывает лезвие 4 в области выреза 45 и, тем самым, препятствует его выпадению из машинки для стрижки волос 100. Крепление филировочных ножниц к поводку 6 с помощью фасонной пружины, изображенной на Фиг.3 а, представлено на Фиг.3. Исполнение стопорного устройства 7 в виде фасонной пружины имеет то преимущество, что благодаря упругости пружинной стали, используемой для изготовления пружины, установка стопорного устройства 7 на поводок 6 упрощается. Как и для стопорного устройства 7,приведенного на Фиг.1 и Фиг.2, скоба 77 обеспечивает дополнительную защиту от выпадения лезвия 4, поскольку при извлечении филировочных ножниц 4 необходимо преодолеть сопротивление направляющей 43, расположенную на задней стороне лезвия 4. На Фиг.4 а и Фиг.4 представлен вариант исполнения стопорного устройства 7 в виде гнутой детали из листового металла. Как и стопорное устройство 7 на Фиг.1 и Фиг.2, стопорное устройство 7, приведенное на Фиг.4 имеет крепежный участок 75, который соответствует поводку 6 машинки для стрижки волос 100 в смысле геометрического замыкания. Для фиксации стопорного устройства 7 на поводке 6 в этом случае также предусмотрено стопорящее соединение,состоящего из двух фиксирующих кромок 79,упирающихся в участок поводка 6. Передний участок стопорного устройства 7 для фиксации лезвия 4 в данном варианте исполнения состоит только из носика 71. Крылышки 73, расположенные на Фиг.1 и Фиг.2 сбоку от носика 71, в настоящем варианте исполнения не предусмотрены. Отсутствие крылышек 73 упрощает лезвия 4, поскольку не требуется преодолевать дополнительное сопротивление со стороны направляющей 43,расположенной сзади на лезвии 4. Все варианты исполнения стопорного устройства 7 могут также изготавливаться из пластмассы с соответствующими характеристиками. Список ссылочных обозначений 2 Филировочные ножницы 4 Лезвие 6 Поводок 7 Стопорное устройство 10 Режущая головка 21 Гребенка 41 Зубья лезвия 43 Направляющая 45 Вырез 71 Носик 73 Крылышки 75 Крепежный участок 77 Скоба 79 Фиксирующий элемент/фиксирующие кромки 100 Машинка для стрижки волос. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Машинка для стрижки волос (100) с приводом и сменной режущей головкой (10) с филировочными ножницами (2) и лезвием (4), которое за счет поводка (6), прикрепленного к приводу, может совершать колебательное движение относительно филировочных ножниц (2), отличающаяся тем, что на поводок (6) установлено стопорное устройство(7), благодаря которому лезвие (4) надежно удерживается на поводке (6). 2. Машинка для стрижки волос (100) по п.1,отличающаяся тем, что стопорное устройство (7) и поводок (6) выполнены как отдельные устройства. 3.Машинка для стрижки волос (100) по п.п.1 и 2,отличающаяся тем, что стопорное устройство (7) имеет, по крайней мере, один участок (71, 73 77),которым оно охватывает лезвие (4). 4.Машинка для стрижки волос (100) по п.п.1 и 3,отличающаяся тем, что стопорное устройство (7) входит в вырез (45) лезвия и охватывает его спереди и/или сбоку. 5.Машинка для стрижки волос (100) по п.п.1 и 4,отличающаяся тем, что стопорное устройство (7) охватывает поводок (6) с геометрическим замыканием. 6.Машинка для стрижки волос (100) по п.5,отличающаяся тем, что поводок (6) и стопорное устройство(7) оснащены фиксирующими элементами (79). 7. Машинка для стрижки волос (100) по п.п.1 и 6,отличающаяся тем, что стопорное устройство (7) изготавливается из пластмассы. 8. Машинка для стрижки волос (100) по п.п.1 и 7,отличающаяся тем, что стопорное устройство (7) изготавливается как формованная деталь из пластмассы. 9. Машинка для стрижки волос (100) по п.п.1-6,отличающаяся тем, что стопорное устройство (7) изготавливается из металла. 10. Машинка для стрижки волос (100) по п.п.1-6,отличающаяся тем, что стопорное устройство (7) изготавливается в виде гнутой детали из листового металла. 11. Машинка для стрижки волос (100) по п.п.1-6,отличающаяся тем, что стопорное устройство (7) изготавливается в виде фасонной пружины. 12. Режущая головка (10) для машинки для стрижки волос (100) с филировочными ножницами(2) и лезвием (4), отличающаяся тем, что для нее дополнительно предусмотрено стопорное устройство (7) для надежной фиксации лезвия (4) на поводке (6) машинки для стрижки волос (100).
