Машинка для стрижки животных

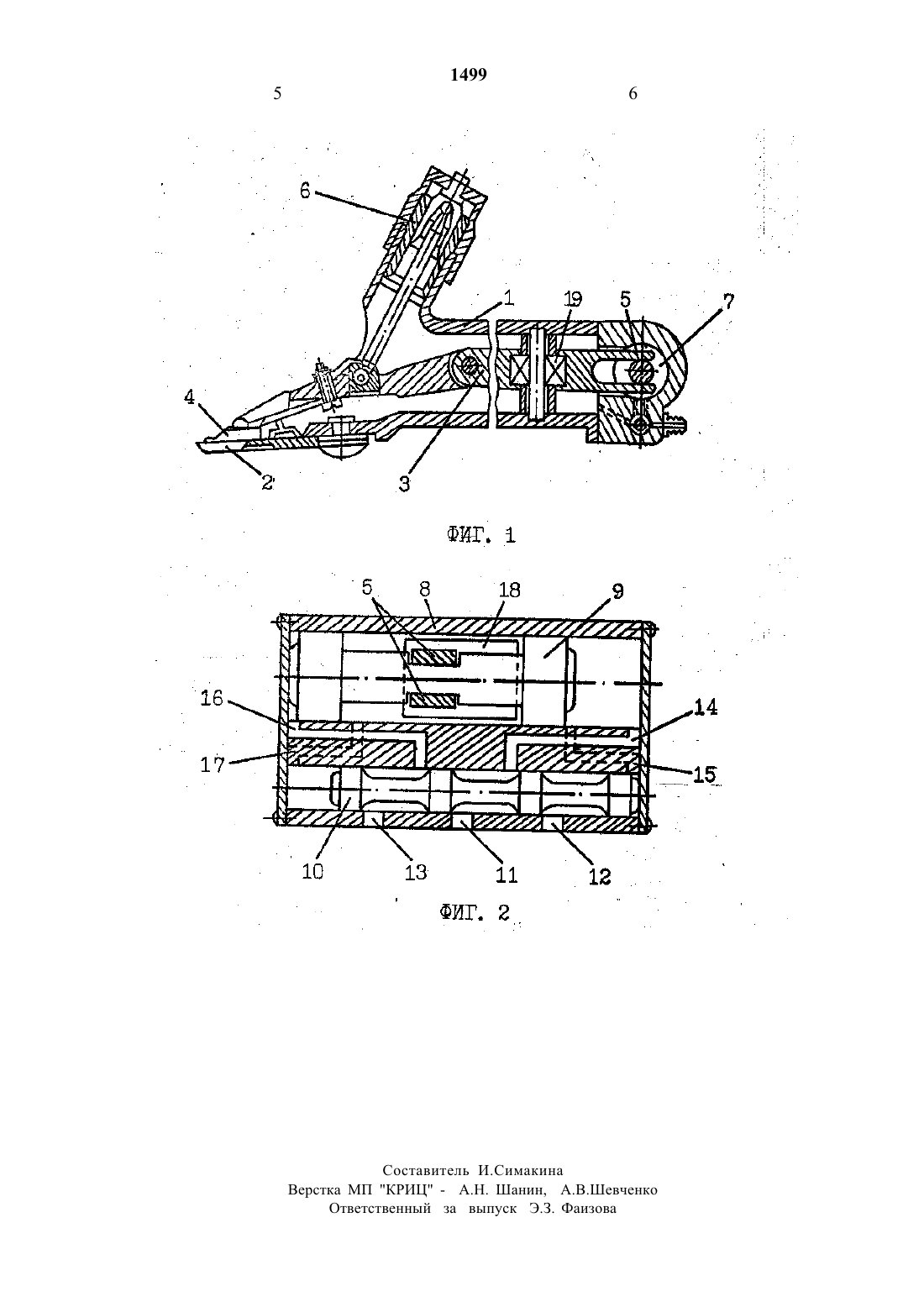

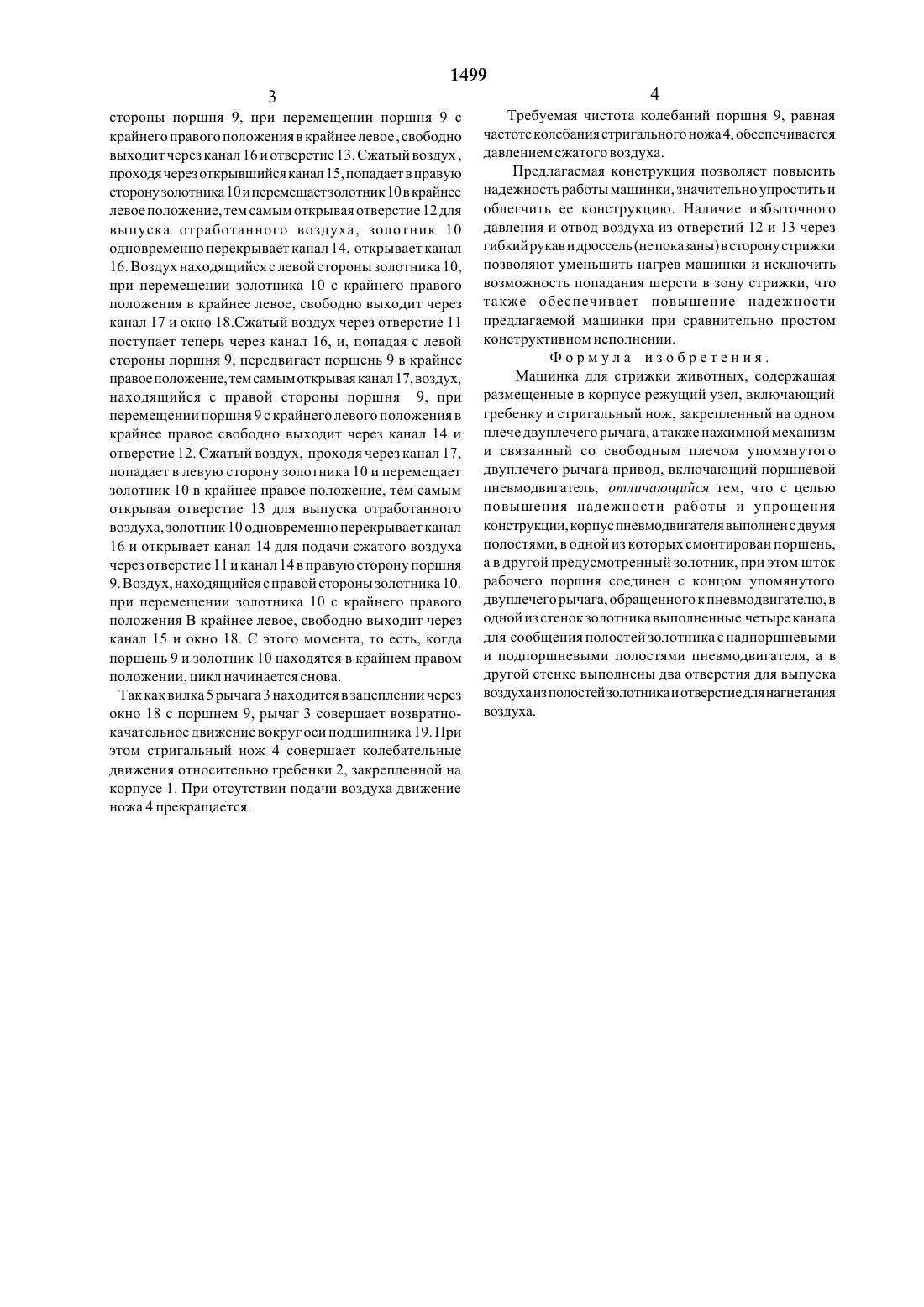

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(54) МАШИНКА ДЛЯ СТРИЖКИ ЖИВОТНЫХ.(57) Изобретение относится К ручным режущим инструментам, в частности к машинкам для стрижки животных.Машинка для стрижки животных содержит,размещенные в корпусе режущий узел с гребенкойИзобретение относится К ручным режущим инструментам, в частности, к машинкам для стрижки животных.Известна машинка для стрижки животных,которая содержит размещенные в корпусе режущий узел, включающий гребенку и стригальный нож,закрепленный на одном плече двуплечего рычага. Машинка также содержит нажимной механизм и связанный со свободным концом двуплечего рычага привод, включающий поршневой пневмодвигатель.Недостатком известной машинки является значительная масса, большие габариты сложность конструкции и вследствие этого недостаточная надежность .Целью изобретения является повышение надежности и упрощение конструкции .- изображен общий вид описываемой машинки в разрезе, на фиг.2 - изображен пневмодвигатель в разрезе.Машинка для стрижки животных содержит,размещенные в корпусе 1, режущий узел, 2и стригальным ножом, закрепленным на одном плече двуплечего рычага, нажимной механизм,привод с поршневым пневмодвигателем.Корпус пневмодвигателя выполнен с двумя полостями, в одной из которых смонтирован рабочий поршень, а в другой предусмотренный золотник, при этом шток рабочего поршня соединен с концом упомянутого двуплечего рычага,обращенного к пневмодвигателю, в одной из стенок золотника выполнены четыре канала для сообщения полостей золотника с надпоршневыми и поршневыми полостями пневмодвигателя, а в другой стенке выполнены два отверстия для выпуска воздуха из полостей золотника и отверстие для нагнетания воздуха.включающий гребенку 2, поворотный двуплечий рычаг 3 со стригальным ножом 4 на его одном плече и вилкой 5 на втором плече рычага, нажимной механизм 6 и пневматический поршневой двигатель 7. Поршневой пневмодвигатель 7 содержит,размещенные в корпусе 8 поршень 9 и золотник 10. Так же в корпусе 8 выполнены отверстия 11 для впуска сжатого воздуха, отверстия 12,13 для выхода воздуха, четыре канала 14, 15,16,17 для сообщения полости пневмодвигателя с золотником и окно 18 со стороны закрепления корпуса 8 к корпусу 1 для соединении вилки 5 с поршнем 9, рычаг 3 посажен на подшипник 19, ось которого закреплена в корпусе 1.Машинка работает следующим образом.Поршень 9 и золотник 10 находятся в крайнем правом положении. При подаче сжатого воздуха через отверстие 11 (штуцер на показан) воздух проходит через канал 14, оба канала 16 перекрыты,и,попадая с правой стороны поршня 9, перемещает поршень 9 в крайнее левое положение, тем самым открывая канал 15. Воздух, находящийся с левойстороны поршня 9, при перемещении поршня 9 с крайнего правого положения в крайнее левое , свободно выходит через канал 16 и отверстие 13. Сжатый воздух ,проходя через открывшийся канал 15, попадает в правую сторону золотника 10 и перемещает золотник 10 в крайнее левое положение, тем самым открывая отверстие 12 для выпуска отработанного воздуха, золотник 10 одновременно перекрывает канал 14, открывает канал 16. Воздух находящийся с левой стороны золотника 10,при перемещении золотника 10 с крайнего правого положения в крайнее левое, свободно выходит через канал 17 И окно 18.Сжатый воздух через отверстие 11 поступает теперь через канал 16, и, попадая с левой стороны поршня 9, передвигает поршень 9 в крайнее правое положение, тем самым открывая канал 17, воздух,находящийся с правой стороны поршня 9, при перемещении поршня 9 с крайнего левого положения в крайнее правое свободно выходит через канал 14 и отверстие 12. Сжатый воздух, проходя через канал 17,попадает в левую сторону золотника 10 и перемещает золотник 10 в крайнее правое положение, тем самым открывая отверстие 13 для выпуска отработанного воздуха, золотник 10 одновременно перекрывает канал 16 и открывает канал 14 для подачи сжатого воздуха через отверстие 1 1 И канал 14 в правую сторону поршня 9. Воздух, находящийся с правой стороны золотника 10. при перемещении золотника 10 с крайнего правого положения В крайнее левое, свободно выходит через канал 15 И окно 18. С этого момента, то есть, когда поршень 9 и золотник 10 находятся в крайнем правом положении, цикл начинается снова.Так как вилка 5 рычага 3 находится в зацеплении через окно 18 с порщнем 9, рычаг 3 совершает возвратнокачательное движение вокруг оси подшипника 19. При этом стригальный нож 4 совершает колебательные движения относительно гребенки 2, закрепленной на корпусе 1. При отсутствии подачи воздуха движение ножа 4 прекращается.Требуемая чистота колебаний поршня 9, равная частоте колебания стригального ножа 4, обеспечивается давлением сжатого воздуха.Предлагаемая конструкция позволяет повысить надежность работы мащинки, значительно упростить и облегчить ее конструкцию. Наличие избыточного давления и отвод воздуха из отверстий 12 И 13 через гибкий рукав и дроссель (не показаны) в сторону стрижки позволяют уменьшить нагрев машинки И исключить возможность попадания шерсти в зону стрижки, что также обеспечивает повышение надежности предлагаемой машинки при сравнительно простом конструктивном исполнении.Машинка для стрижки животных, содержащая размещенные в корпусе режущий узел, включающий гребенку и стригальный нож, закрепленный на одном плече двуплечего рычага, а также нажимной механизм и связанный со свободным плечом упомянутого двуплечего рычага привод, включающий поршневой пневмодвигатель, отличающийся тем, что с целью повышения надежности работы И упрощения конструкции, корпус пневмодвигателя выполнен с двумя полостями, в одной из которых смонтирован поршень,а в другой предусмотренный золотник, при этом шток рабочего поршня соединен с концом упомянутого двуплечего рычага, обращенного к пневмодвигателю, в одной из стенок золотника выполненные четыре канала для сообщения полостей золотника с надпоршневыми и подпоршневыми полостями пневмодвигателя, а в другой стенке выполнены два отверстия для выпуска воздуха из полостей золотникаиотверстиедлянагнетанияСоставитель И.СиМаКина Верстка МП КРИЦ - А.Н. Шанин, А.В.ШевЧенКо Ответственный за выпуск ЭЗ. Фаизова
