Машинка для стрижки животных

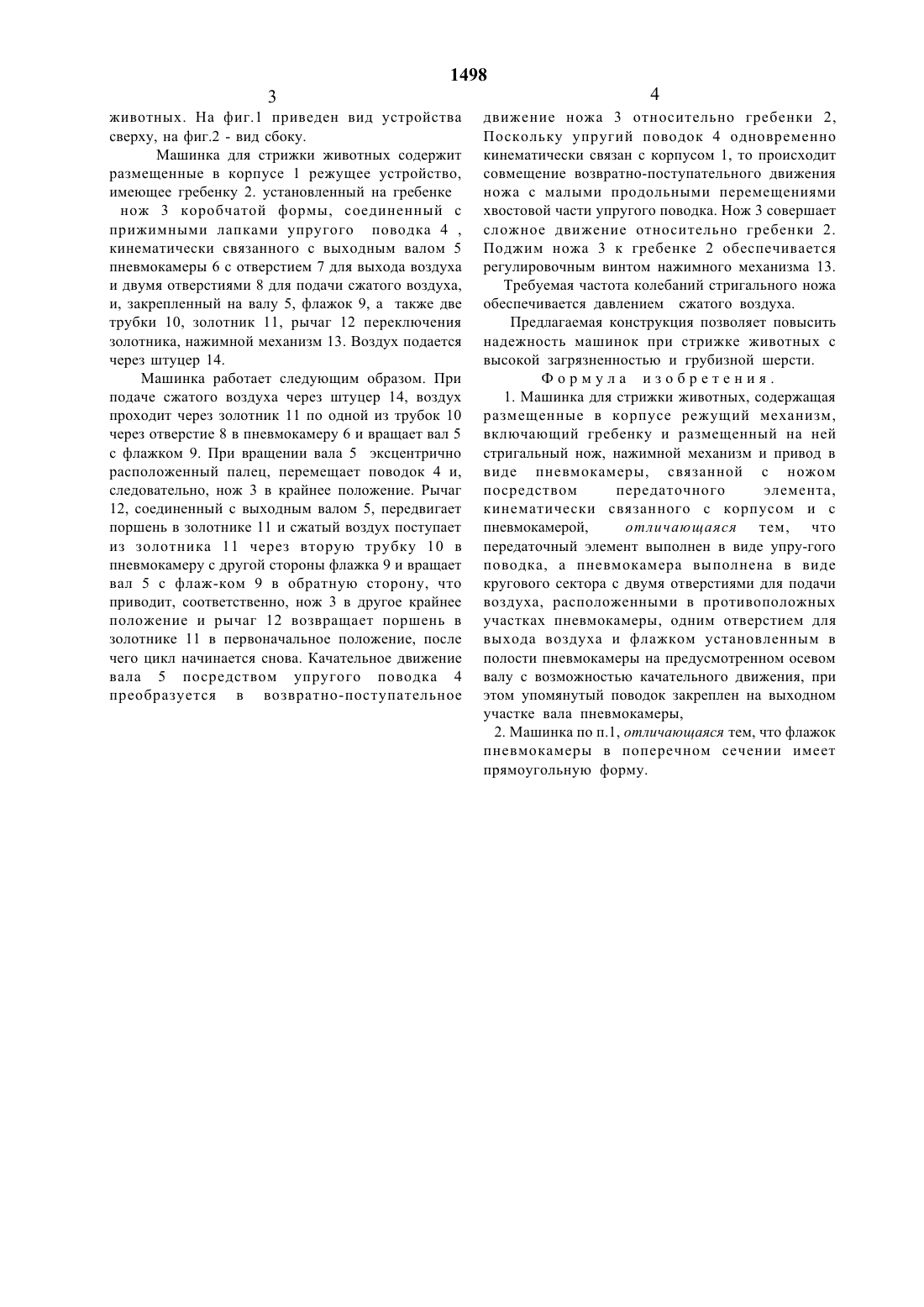

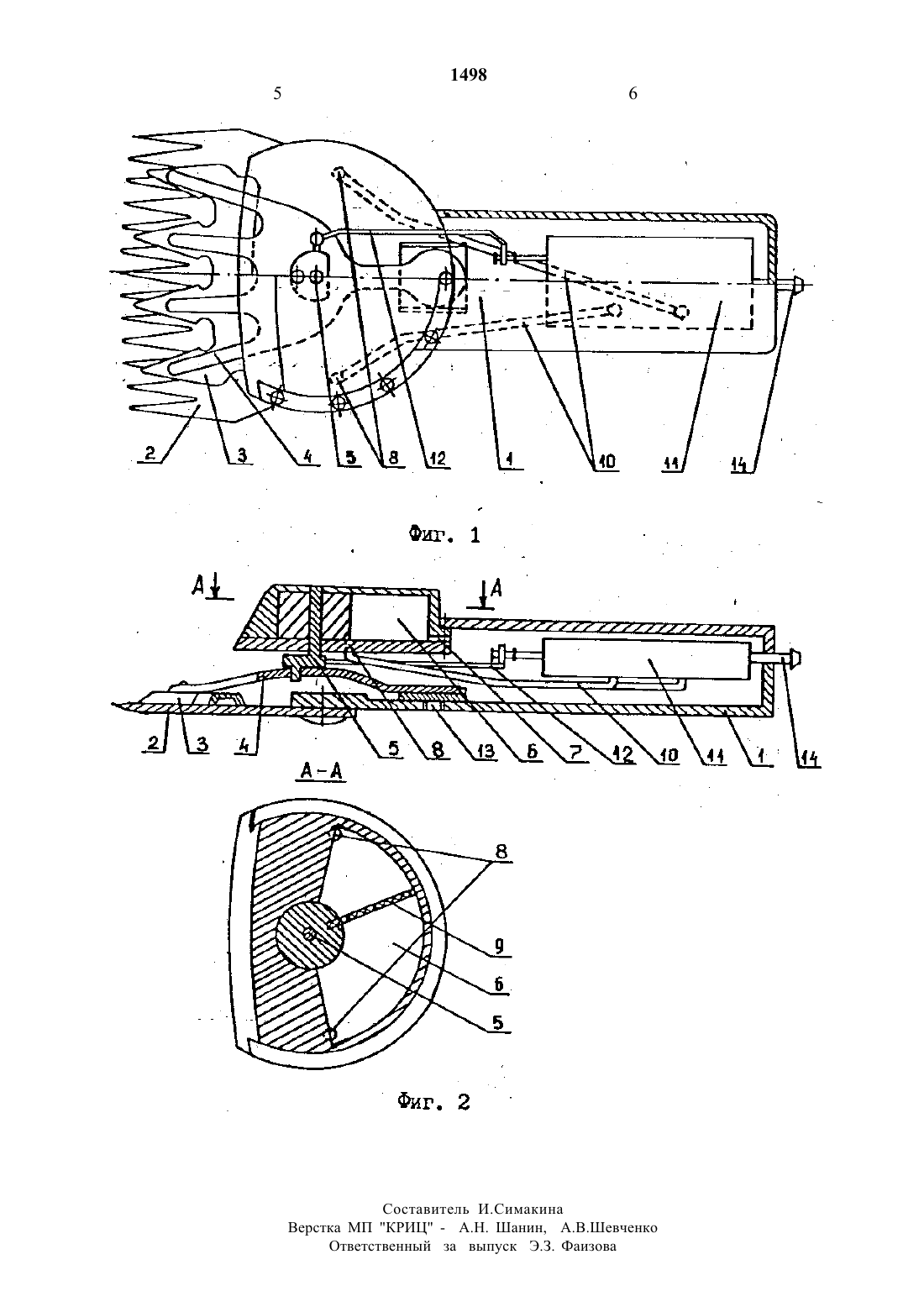

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский политехнический институт им.В.И.Ленина(56) Авторское свидетельство Не 1320058 , В 26 В 19/ 24, 1986 г.-прототип.(54) МАШИНКА ДЛЯ СТРИЖКИ ЖИВОТНЫХ.(57) Изобретение относится к ручным переносным режущим инструментам, к машинкам для стрижки животных.Машинка для стрижки животных содержит,размещенные в корпусе режущий механизм,включающий гребенку и размещенный на нейИзобретение относится к ручным переносным режущим инструментам, в частности , к машинкам для стрижки животных.Известна машинка для стрижки животных,содержащая размещенное в корпусе режущее устройство, которое в свою очередь имеет гребенку,поворотный рычаг со стригальным ножом на его плече, нажимной механизм и привод, включающий пневмокамеру (1 ) .Недостатком данной конструкции является слабое усилие перемещения ножа при срезе шерсти,что не позволяет производить стрижку животных с высокой загрязненностью и грубизной шерсти , то есть низкая надежность .Указанная Цель достигается тем, что в машинке для стрижки животных, содержащей размещенные в корпусе режущий механизм, включающийстригальный нож, нажимной механизм и привод в виде пневмокамеры, связанный с ножом посредством передаточного элемента,кинематически связанного с корпусом и пневмокамерой. Передаточный элемент выполнен в виде упругого поводка, а пневмокамера выполнена в виде кругового сектора с двумя отверстиями для подачи воздуха, расположенными в противоположных участках пневмокамеры,одним отверстием для выхода воздуха и флажком,установленным в полости пневмокамеры на предусмотренном осевом валу с возможностью качательного движения, при этом упомянутый поводок закреплен на выходном участке вала пневмокамеры, флажок пневмокамеры в поперечном сечении имеет прямоугольную форму.гребенку и размещенный на ней стригальный нож,нажимный механизм и привод в виде пневмокамеры,связанной с ножом посредством передаточного элемента, кинематически связанного с корпусом и с пневмокамерой, согласно изобретению передаточный элемент выполнен в виде упругого поводка, а пневмокамера выполнена в виде кругового сектора с двумя отверстиями для подачи воздуха, расположенными в противоположных участках пневмокамеры одни отверстием для выхода воздуха и влажном, установленным в полости пневмокамеры на предусмотренным осевом валу с возможностью качательного движения, при этом упомянутый поводок закреплен на выходном участке вала пневмокамеры, а флажок пневмокамеры в поперечном сечении имеет прямоугольную форму.Сущность изобретения поясняется чертежами. На фиг.1,2 изображена машинка для стрижкиживотных. На фиг.1 приведен вид устройства сверху, на фиг.2 - вид сбоку.Машинка для стрижки животных содержит размещенные в корпусе 1 режущее устройство,имеющее гребенку 2. установленный на гребенкенож 3 коробчатой формы, соединенный с прижимными лапками упругого поводка 4 ,кинематически связанного с выходным валом 5 пневмокамеры 6 с отверстием 7 для выхода воздуха и двумя отверстиями 8 для подачи сжатого воздуха,и, закрепленный на валу 5, флажок 9, а также две трубки 10, золотник 11, рычаг 12 переключения золотника, нажимной механизм 13. Воздух подается через штуцер 14.Машинка работает следующим образом. При подаче сжатого воздуха через штуцер 14, воздух проходит через золотник 11 по одной из трубок 10 через отверстие 8 в пневмокамеру 6 и вращает вал 5 с флажком 9. При вращении вала 5 эксцентрично расположенный палец, перемещает поводок 4 и,следовательно, нож 3 в крайнее положение. Рычаг 12, соединенный с выходным валом 5, передвигает поршень в золотнике 11 и сжатый воздух поступает из золотника 11 через вторую трубку 10 в пневмокамеру с другой стороны флажка 9 и вращает вал 5 с флаж-ком 9 в обратную сторону, что приводит, соответственно, нож 3 в другое крайнее положение и рычаг 12 возвращает поршень в золотнике 11 в первоначальное положение, после чего Цикл начинается снова. Качательное движение вала 5 посредством упругого поводка 4 преобразуется в возвратно-поступательноедвижение ножа 3 относительно гребенки 2,Поскольку упругий поводок 4 одновременно кинематически связан с корпусом 1, то происходит совмещение возвратно-поступательного движения ножа с малыми продольными перемещениями хвостовой части упругого поводка. Нож 3 совершает сложное движение относительно гребенки 2. Поджим ножа 3 к гребенке 2 обеспечивается регулировочным винтом нажимного механизма 13.Требуемая Частота колебаний стригального ножа обеспечивается давлением сжатого воздуха.Предлагаемая конструкция позволяет повысить надежность машинок при стрижке животных с высокой загрязненностью и грубизной шерсти.1. Машинка для стрижки животных, содержащая размещенные в корпусе режущий механизм,включающий гребенку И размещенный на ней стригальный нож, нажимной механизм и привод вВИДС ПНВМОКЗМСКЗЫ, связанной С НОЖОМ ПОСрДСТВОМ передаточного элемента,КИНСМЭТИЧССКИ СВЯЗЗННОГО С КОрПуСОМ И С ПНСВМОКЗМСрОЙ, отличающаяся ТСМ, ЧТОпередаточный элемент выполнен в виде упру-гого поводка, а пневмокамера выполнена в виде кругового сектора с двумя отверстиями для подачи воздуха, расположенными в противоположных участках пневмокамеры, одним отверстием для выхода воздуха и флажком установленным в полости пневмокамеры на предусмотренном осевом валу с возможностью качательного движения, при этом упомянутый поводок закреплен на выходном участке вала пневмокамеры, 2. Машинка по п.1, отличающаяся тем, что флажок пневмокамеры в поперечном сечении имеет прямоугольную форму.Составитель И.СиМаКина Верстка МП КРИЦ - А.Н. Шанин, А.В.ШевЧенКо Ответственный за выпуск ЭЗ. Фаизова
